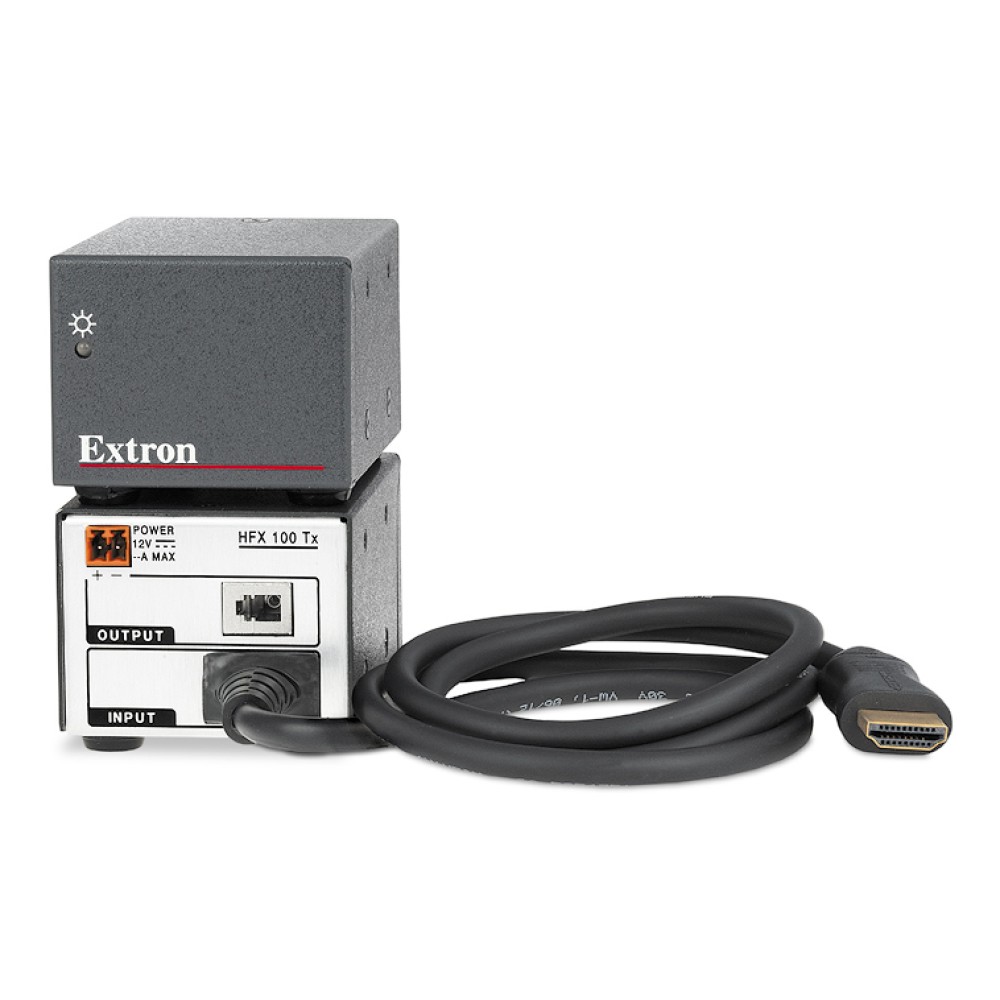

HFX 100 Tx
光ファイバHDMIエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- HDMIビデオおよびマルチチャネルディジタルオーディオ信号を1本のマルチモード光ファイバケーブルで伝送可能
- HDMI規格準拠： 最大データレート6.25Gbps、12ビットディープカラー、HDロスレスオーディオフォーマットおよびCECに対応
- 1080p/60Hzディープカラーおよび1920x1200解像度信号を最長300m伝送可能
- HDCP準拠
- HDTV 1080p/60Hzを含む最大1920x1200ディジタル技術ピクセル・フォー・ピクセルパフォーマンスのディジタル技術提供
- ソース機器とディスプレイ間のDDC通信に対応
- ultra-flexible HDMIケーブルを一体化、簡単に設置可能
- 1U高、1/8ラック幅のメタルエンクロージャは目立たずに設置が可能
- 業界標準のLCコネクタを装備、信頼性の高いハウジングによりトランスミッタとレシーバ間の光ファイバを正確に接続
- エネルギー効率に優れたACアダプタ付属
- LockIt® HDMIケーブルブラケットを付属
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Extron HFX 100 HDCP準拠光ファイバHDMIトランスミッタおよびレシーバは、コンパクトなエンクロージャにExtron独自のフルディジタル技術を搭載し、1080p/60Hzの高解像度ビデオを含む最大1920x1200解像度の信号を圧縮せずにピクセル単位で伝送することが可能です。マルチモード光ファイバケーブルを使用してHDMI信号を最長300mまで伝送可能です。HFX 100はHDMI信号の長距離伝送が必要なシステムに最適です。
| ビデオ | ||
| 解像度範囲 | 最大1920x1200または1080p @ 60 Hzピクセル、@ 36 bitカラー深度に必要なピクセル | |
|---|---|---|
| フォーマット | RGB、YCbCrおよびxvYCCディジタルビデオ | |
| EDID | パススルー、RxユニットからTxユニット | |
| HDCP | パススルー | |
| 規格 | DVI 1.0、HDMI、CEA-861E | |
| トランスミッタとレシーバ間の相互接続 | ||
| 数/タイプ | 1 ファイバオプティック、マルチモード(OM3またはOM4フィバー推奨) | |
| コネクタ | 1 LCコネクタ | |
| 動作距離 | 300 m | |
| NOTE : 距離は、ファイバタイプ、ファイバ帯域幅、コネクタのスプライシング、損失、環境ファクタなどにより変動します。 | 通常ピーク帯域幅 | 850 nm (マルチモード) | データレート | 6.25 Gbps |
| 送信電力 | マルチモード | -5 dBm、typical |
| 最大レシーバ感度 | マルチモード | -12 dBm、typical |
| オプティカル損失バジェット | マルチモード | 8 dB、最大 |
| ビデオ入力-トランスミッタ | ||
| 数/信号タイプ | 1 シングルリンク HDMI | |
| コネクタ | 1 HDMI（M）、固定ケーブル90cm | |
| ビデオ出力-レシーバ | ||
| 数/信号タイプ | 1 シングルリンクHDMI | |
| コネクタ | 1 HDMI（M）、固定ケーブル90cm | |
| 一般 | ||
| 電源 | 外付： 入力： 100-240 VAC、50-60 Hz 出力： 12 VDC、1 A、12 W |
|
| 消費電力 | トランスミッタ | 12 VDC、220 mA、2.5 W |
| レシーバ | 12 VDC、175 mA、2.1 W | |
| 温度/湿度 | 保管： -40～+70℃/10%～90%、結露なきこと 動作： 0～+50℃/10%～90%、結露なきこと |
|
| 冷却 | コンベクション、ノーベンチレーション | |
| 熱発散 | トランスミッタ | 8.0 BTU/Hr |
| レシーバ | 6.8 BTU/Hr | |
| マウンティング | ラックマウン | オプショナル1Uラックシェルフ使用 |
| ファニチャマウント | オプショナルアンダーデスクマウンティングキット使用 | |
| ポールマウント | オプショナルポールマウンティングキット使用 | |
| エンクロージャタイプ | メタル | |
| エンクロージャサイズ | 4.2 cm H x 5.6 cm W x 7.6 cm D (1 U高、1/8ラック幅)(奥行は、コネクタを含まず) | |
| 製品重量 | 0.3 kg | |
| 出荷重量 | 2 kg | |
| 振動 | ISTA 1A in carton (International Safe Transit Association) | |
| 認証 | 安全 | CE、c-UL、UL |
| EMI/EMC | CE、C-tick、FCC Class A、ICES、VCCI | |
| 環境 | RoHS、WEEE要件準拠 | |
| 保証 | 3年間 | |
| NOTE : すべて通常レベル：±10% | ||

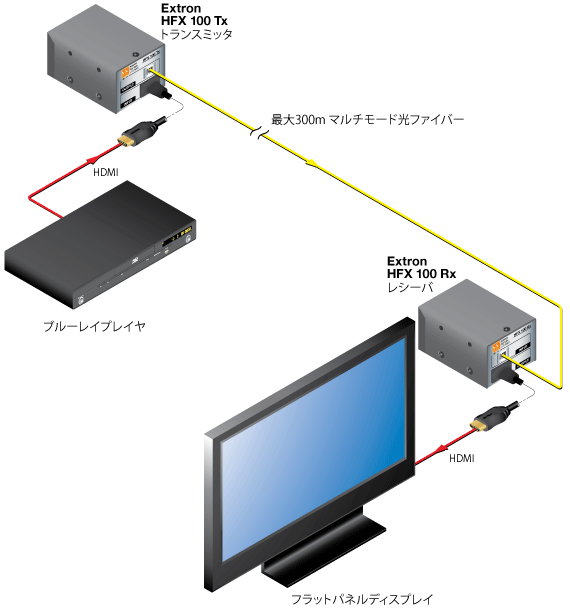

アプリケーション

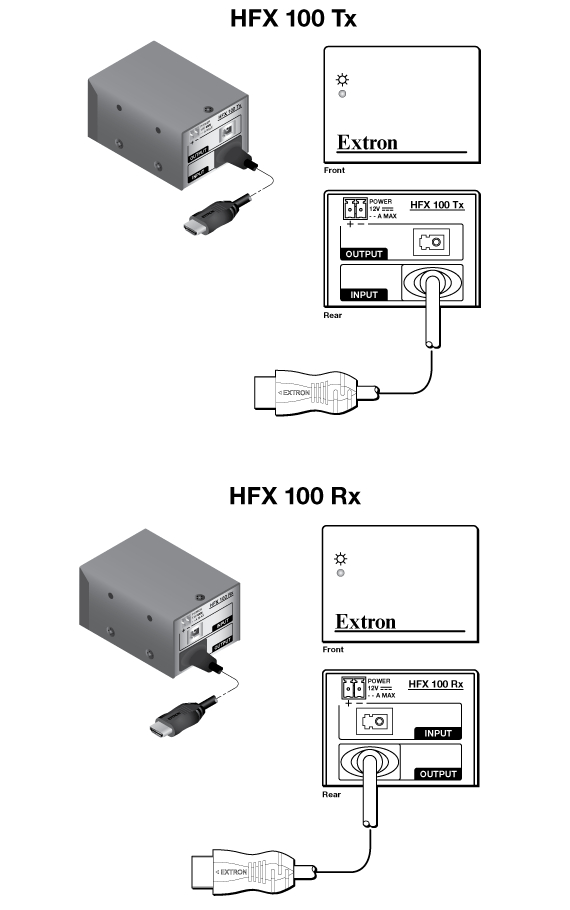

詳細図
| 製品名 | 機能 | 製品番号 | |
|---|---|---|---|
| HFX 100 Tx | 光ファイバHDMIトランスミッタ | 60-1277-12 | |
| HFX 100 Rx | 光ファイバHDMIレシーバ | 60-1277-13 |

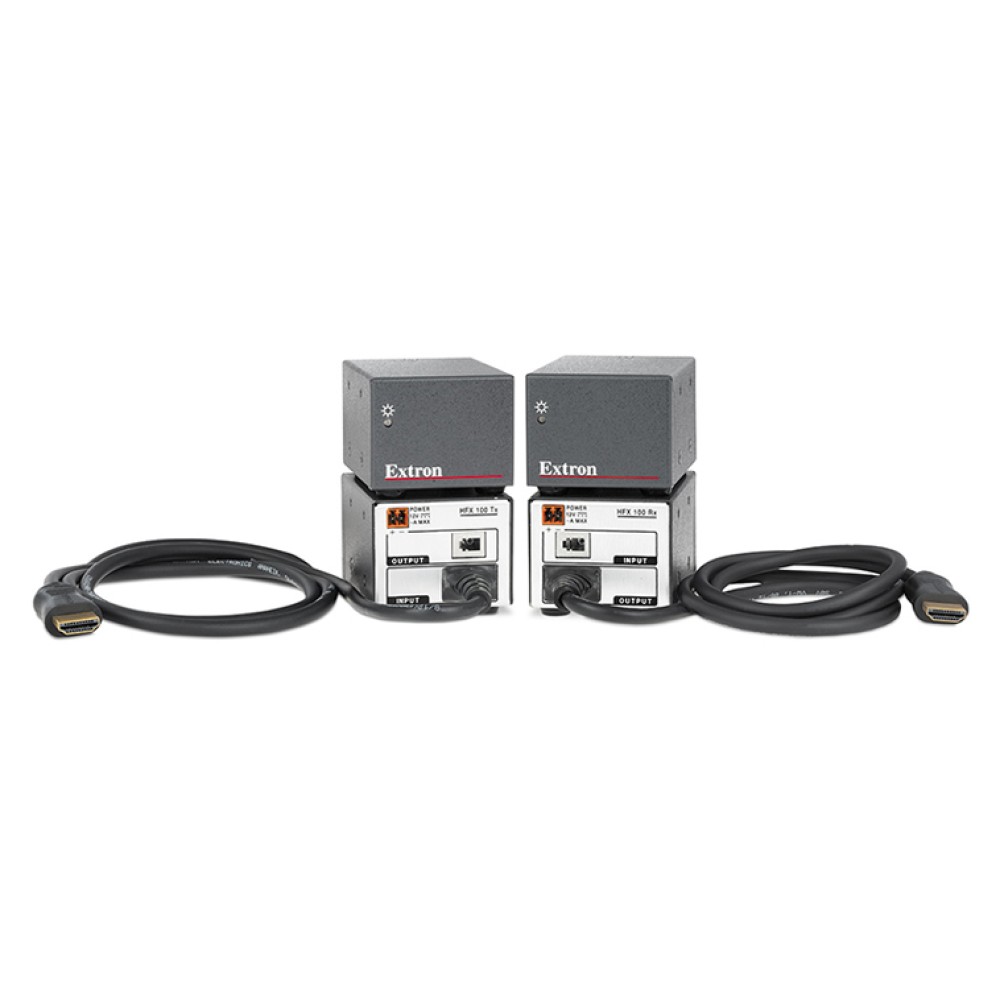

HFX 100 製品一覧
| HFX 100 Tx | 光ファイバHDMIエクステンダー |
| HFX 100 Rx | 光ファイバHDMIエクステンダー |
対応しております。メーカーHPより製品ごとの証明書をダウンロードいただけます。
