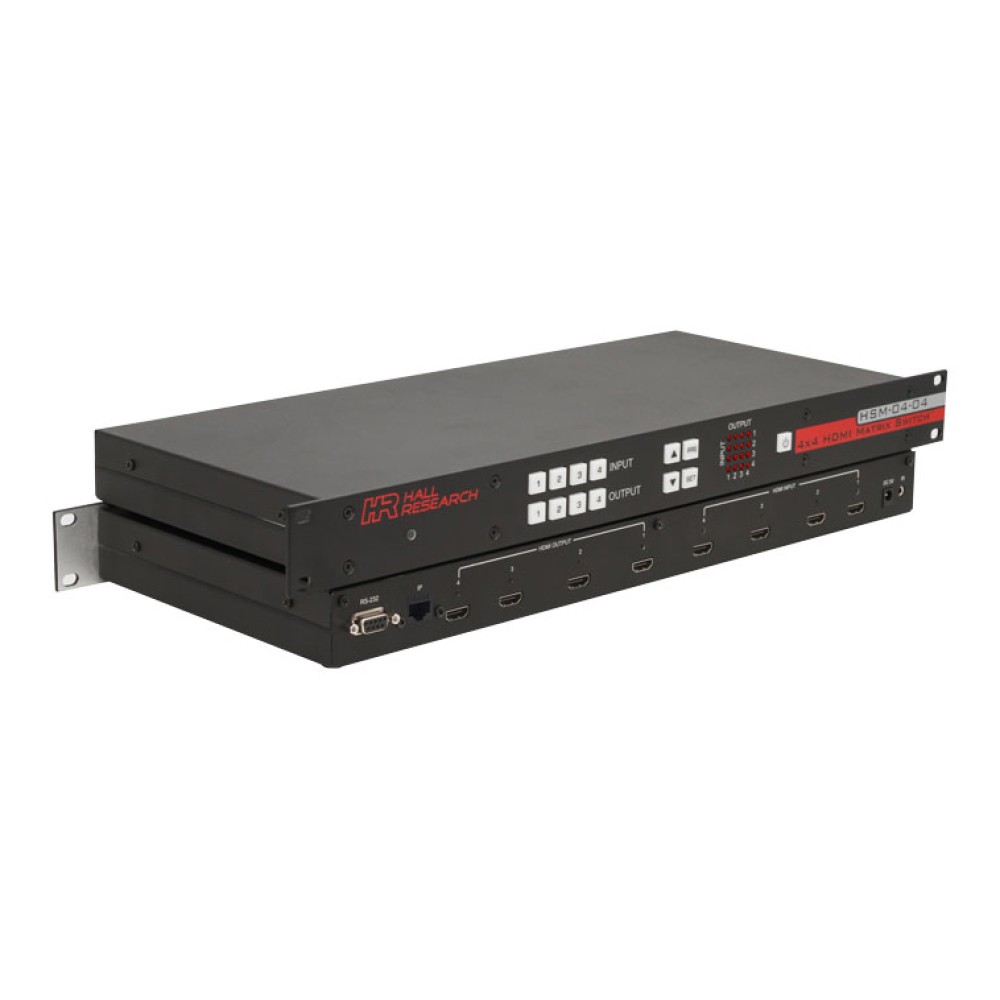

HSM-I-04-04

HSM-I-04-04 4 x 4 HDMIマトリックススイッチ,RS232CおよびIP制御

主な製品特長

HDMI version 1.3、HDCPおよびDVI入力にコンパチブル
480iから1080p、VGAからWUXGAまでの(HDMI)および PC (DVI)解像度の広いレンジをサポート
損失のないデジタルオーディオサポート：5.1および7.1 Dolby TrueHD、Dolby Digtal plus TrueHDおよびDTS-HDマスターオーディオサポート
一般的に使用するルーティングパターンのセーブとリコールのプリセット
EDID管理が最も高い能力のディスプレイを優先(HDMI1.3が1.2より優先、HDMIサポートがDVIに取って代わります）
フロントパネルIRセンサーおよびリアーパネルコネクタ（ユニットが見通せない場合に使用するオプショナルIRディテクタケーブル接続用）
統合したWebマネージャを通してどんなPC、スマートフォン、またはタブレットから制御ができます
Webマネージャは、ネーミング入力、出力およびプリセットによりオペレーションを簡素化します。
1 RU高コンパクトかつ堅牢なラックマウントタイプ・メタルエンクロージャ

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番

RS232CおよびIP制御による4×4 HDMI 1.3マトリクススイッチ。HDCP、ディープカラー、マルチチャンネルデジタル・オーディオ(最大7.1チャンネル)また、DVI(PC)またはHDMI(HDTV)ソースおよびディスプレイのいかなる組み合わせをサポートします。
各出力に独立した色の深さを変換ができるSilicon Image1.3チップセットを使用しています。これは、可能な限りの高い数の色を各出力に表示することを保証します。言い換えれば、いくつかの出力がHDMI1.2だけのサポート、他が1.3しかサポートしないディスプレイに接続するとユニットは、可能な限り最も深い色の濃さを受けるために各入力ソースにHDMI1.3をサポートするとしてリポートします。
EDID管理、高速スイッチング、ロープロファイル(僅か1 RU)、プリセットセーブとリコール機能、IRリモート、包括的なフロントパネルコントロールは、ホームシアター、会議室、マルチメディアプレゼンテーションシステムといった用途に理想的なデジタルマトリクススイッチを提供します。

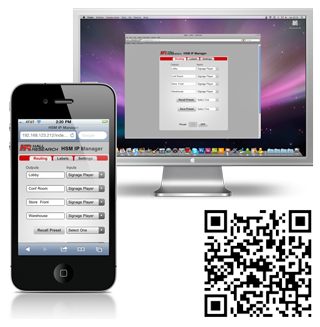

PC、スマートフォン、またはタブレットから直接コントロール

iphoneあるいはAndroidフォンを使用してビルディングのどこからでもビデオスイッチを制御します。IP(LAN)ポートは、どんなブラウザからでもスイッチ制御ができるwebベースソフトウェアによるwebサーバを含んでいます。組み込まれたHSM IPマネージャソフトウェアは、それぞれの入力、出力、プリセットパターンのためにユーザがカスタム名の割り当てIPを通してコントロールすることができます。それはPC、スマートフォン、またはタブレットを含むどんなデバイスからも複数のユーザを同時にサポートします。

HSM IPマネージャーシミュレータ

HSM IPマネージャーシミュレータは、何らかの限られた機能性のある機能とナビゲーションを見せることができます。スマートフォンまたはここ（HRT 英語サイト）をクリックでQRコードをスキャンしてシミュレータをお試しください。

ブロックダイアグラム

ビデオ規格	HDMI 1.3、DVI (シングルリンク)
ビデオ信号タイプ	TMDS ビデオ、DDC EDID (0～5V TTL)
ビデオコネクタ	HDMI Type A (F) ロック付
ビデオデータレート	2.25 Gbps
カラーサポート	RGB、YCbCr 4:4:4、YCbCr 4:2:2、xvYCC
最大ケーブル長	ソースから15 m (いかなる解像度またはカラーデプス)、ディスプレイまで15 m 1080p、または7.5 m (デ―プカラー)
HD解像度	480i、480p、576i、576p、720p、1080i、1080p 8 または12 bits/チャンネル (24または36 bitsアグリゲート)
PC分解能	VGA～UXGA
オーディオフォーマット	PCM2、PCM5.1、PCM7.1、Dolby5.1、DTS5.1、DD+、D-TrueHD、DTS-HD
電源	100 VAC～240 VAC、50-60 Hz、外部電源：5 VDC、6 A
電力	最大負荷17 watts max (3.4A @ 5v)
温度/湿度	動作温度：0～+40℃/10%～90%、結露なきこと保管温度：-40～+70℃/10%～90%、結露なきこと
冷却	対流式
マウンティング	フロントパネル1RU 19” ラックマウント
エンクロージャー	メタル
サイズ	43 mm H x 440 mm W x 195 mm D
重さ	4 kg
推奨ケーブル	ロッキング付ハイパフォーマンスHDMIケーブル（C-HDMI-L-xx）
振動	ISTA 1A in carton (International Safe Transit Association)
安全	CE
EMI/EMC	CE、FCC Class A
MTBF	90,000 時間
保証	2 年

HSM-I-04-04	4 x 4 HDMIマトリックススイッチ、RS232CおよびIP制御
