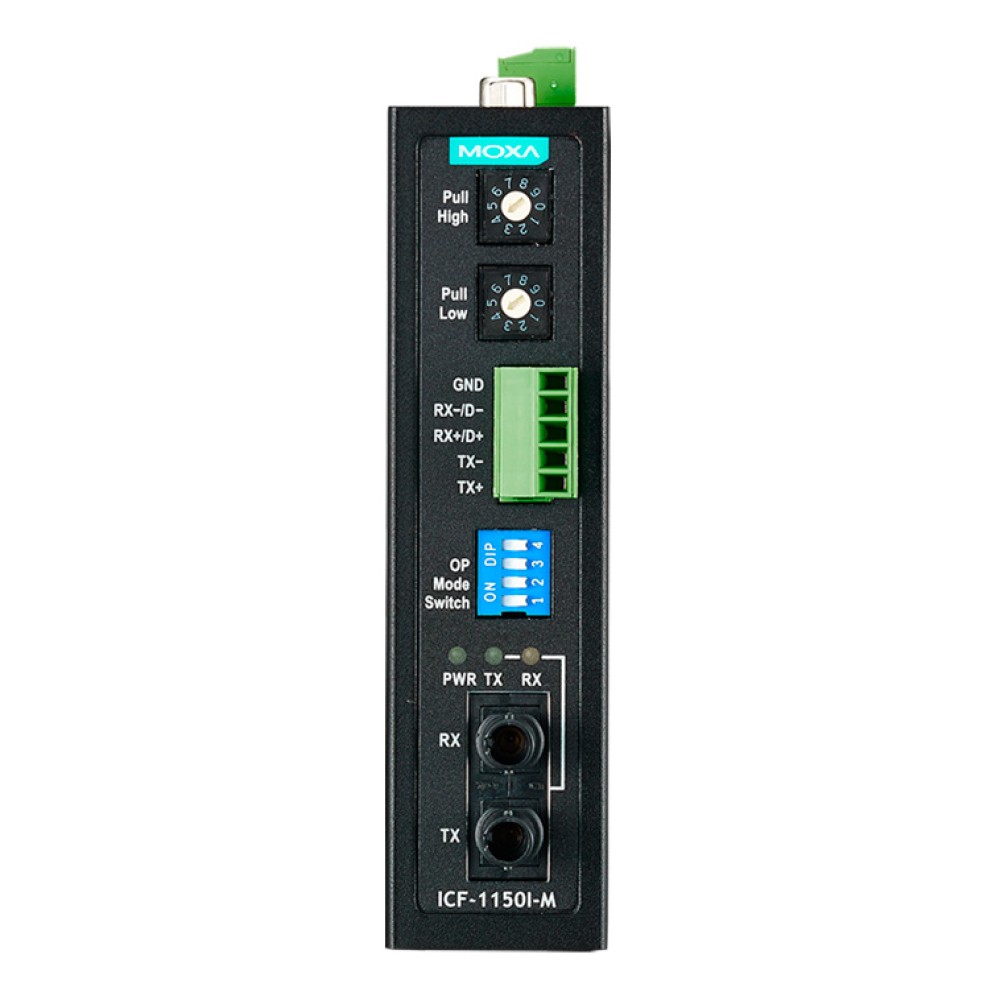

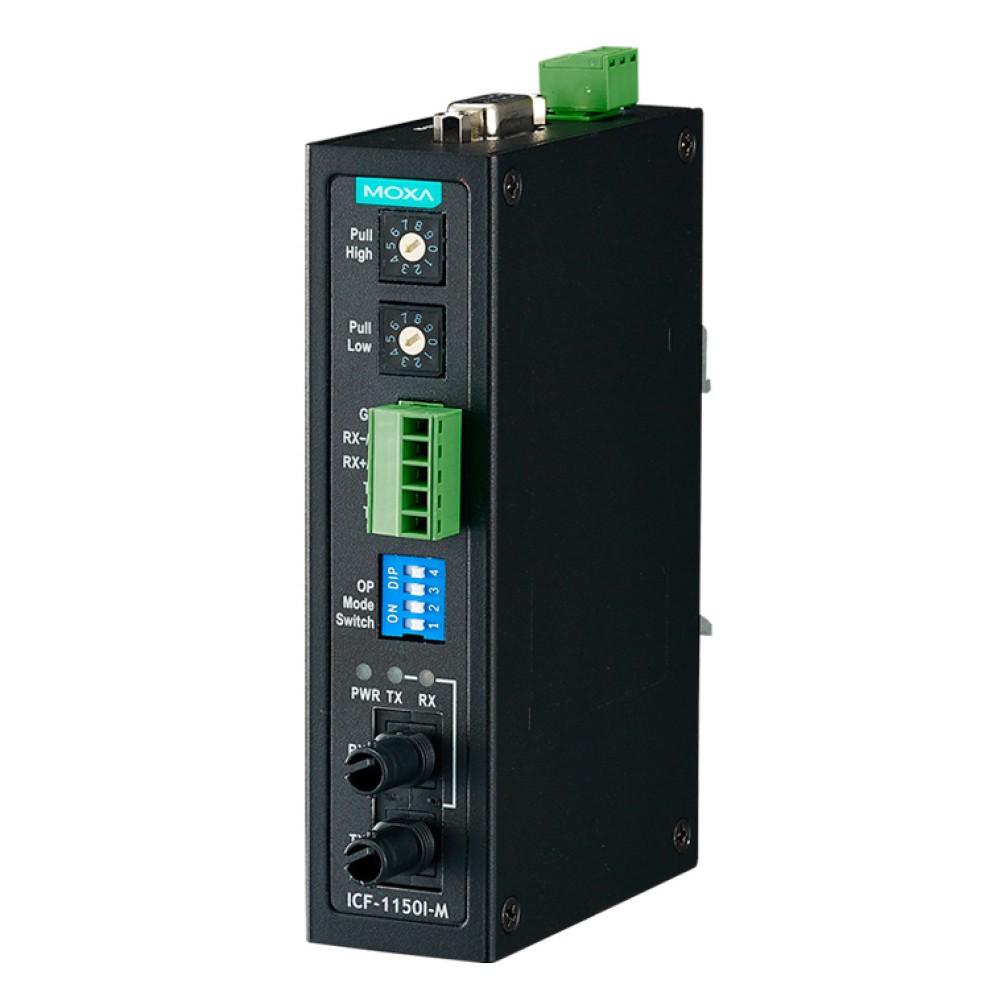

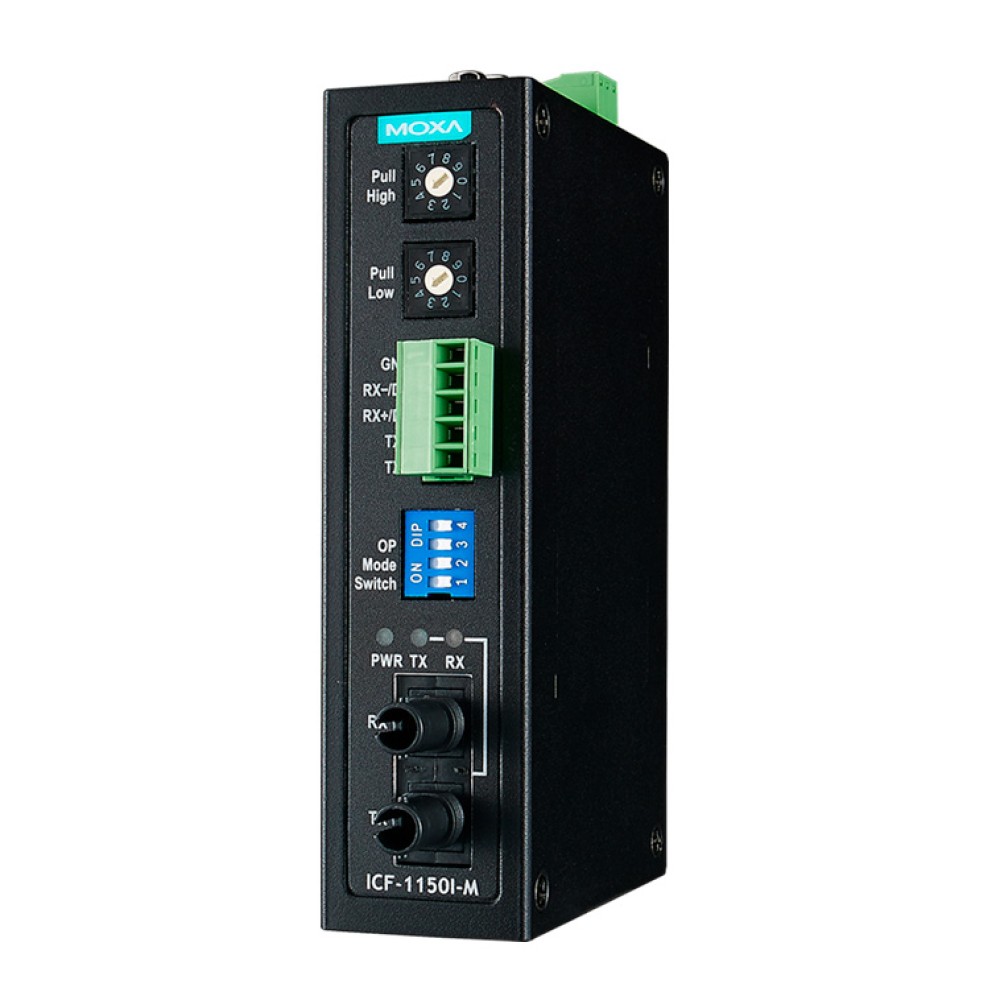

ICF-1150I-M-ST
産業用シリアル－ファイバコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- スリーウェイ通信：RS-232C、ファイバ、RS-422/485
- ロータリースイッチによる各種アプリケーションにマッチするための異なるプルアップ/プルダウン抵抗の切り替え
- RS-232C/422/485伝送の延長(最大)：
- 40 km (シングルモード)
- 5 km (マルチモード)
- スリーウェイアイソレーション保護 ("I"モデルのみ)
- ワイド動作温度モデル (-40～85℃)
- 過酷な産業環境向け C1D2, ATEX, IECEx 認証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
スリーウェイ通信
ICF-1150シリーズは、RS-232C通信用のDB9コネクタと、RS-422またはRS-485通信用の取り外し可能なターミナルブロックを備えた、2つのシリアルポートをサポートしています。3つのポート(2つのシリアルポートと1つのファイバーポート)は完全に独立しています。ICF-1150コンバータは、いずれかのポートからデータを受信するとき、ほかの2ポートを経由してデータを送出します。例えば、ICF-1150コンバータがファイバポートを経由してリモートマスタからコマンドを受信すると、その信号を変換してRS-232CとRS-422/485ポートを経由して同時にコマンドを送出します。ユーザがRS-485ネットワーク上で動作しているシステムをモニタする際にラップトップコンピュータのシリアルポートをRS-485バスに接続するためのRS-232C－RS-485コンバータを新たに追加する必要がありません。
ロータリースイッチによるプルアップ/プルダウン抵抗の切り替え

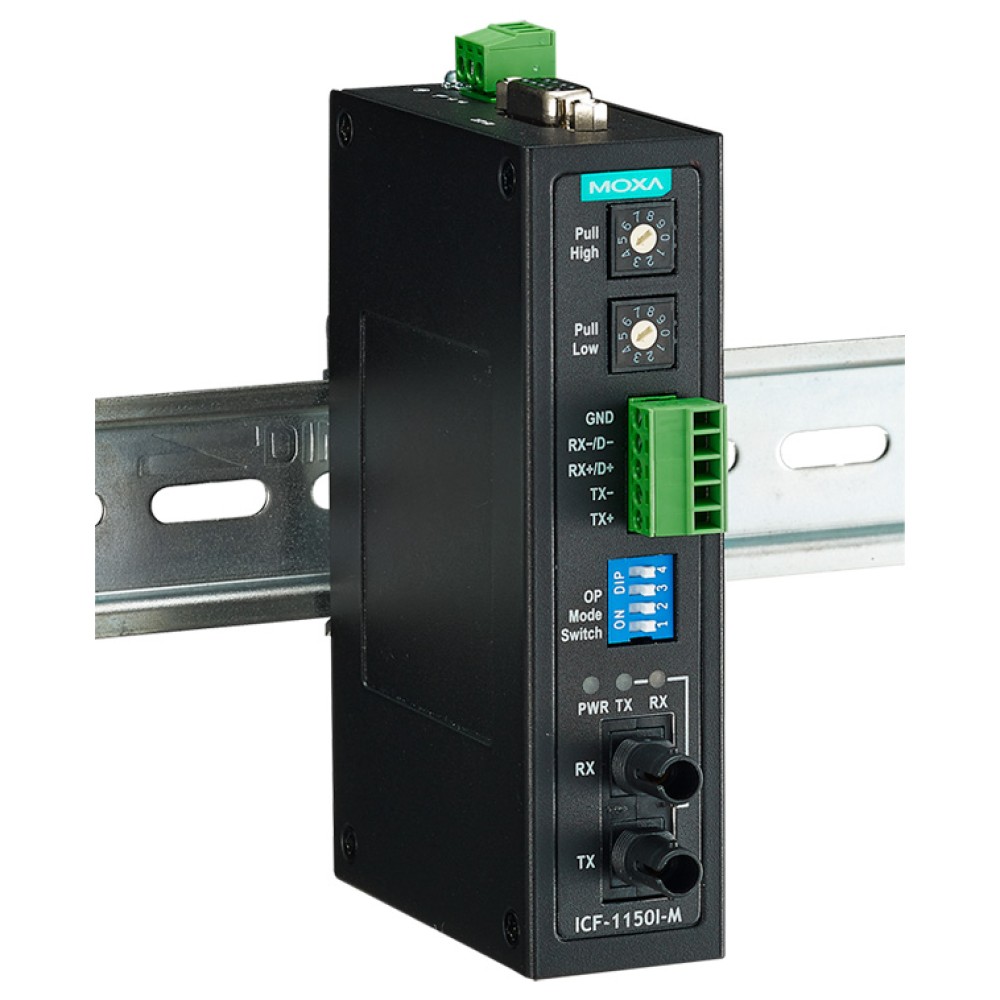

RS-485インターフェースは、システムエンジニアが、メータ、RTU、その他の読取装置などのシリアルデバイスを同じバスに接続するためのマルチドロップまたはデイジーチェーン接続をサポートします。多数のシリアルデバイスが同じバス上に接続するとデータラインのインピーダンスが増加する原因になるため、ICF-1150をDINレールから取り外すことなく、ロータリースイッチを使って適切なプルアップ/プルダウン抵抗値を調整することが可能です。
| オプティカルファイバ側 | |
| ファイバコネクタ | SC または ST |
|---|---|
| ケーブル条件 |  パワーメータを使用してファイバTX電力を測定する場合は、ボーレートを9600 bpsに設定し、データ(00、...、0h)をシリアルコンバータのシリアルポートに送信します。 |
| リング通信 | 半2重 |
| ポイントツーポイント通信 | 半2重 または 全2重 |
| RS-232C/422/485側 | |
| RS-232C信号 | TxD, RxD, GND |
| RS-422信号 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線信号 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線信号 | Data+, Data-, GND |
| ボーレート | 50 bps ～ 921.6 kbps |
| アイソレーション | I/Oポート毎に 2 kV RMSアイソレーションを1分間 |
| メカニカル | |
| ケース | メタル |
| サイズ | 30.3 × 70 × 115mm |
| 重さ | 330 g |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 85℃ |
| 保管時温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95％ RH (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 電力消費 | ICF-1150：127 mA ＠ 12 VDC ICF-1150I：163 mA ＠ 12 VDC |
| 逆電圧保護 | V+/V-リバーサル |
| 過電流保護 | 1.1A (2信号が相互に短絡) |
| 規格と認証 | |
| 安全 | UL 508 |
| ハザードロケーション | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 EEx nC IIC, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 4 kV; Signal: 2 kV EN 61000-4-5 (Surge): Power: 4 kV; Signal: 0.5 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 落下 | IEC 60068-2-32 |
| 平均故障間隔 (MTBF) | |
| 時間 | 792,085 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 防水と防塵 | IP30 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| ICF-1150I-M-ST | 産業用 RS-232C/422/485－マルチモードファイバコンバータ STコネクタ 0～60℃ 2 KVアイソレーション |
|---|

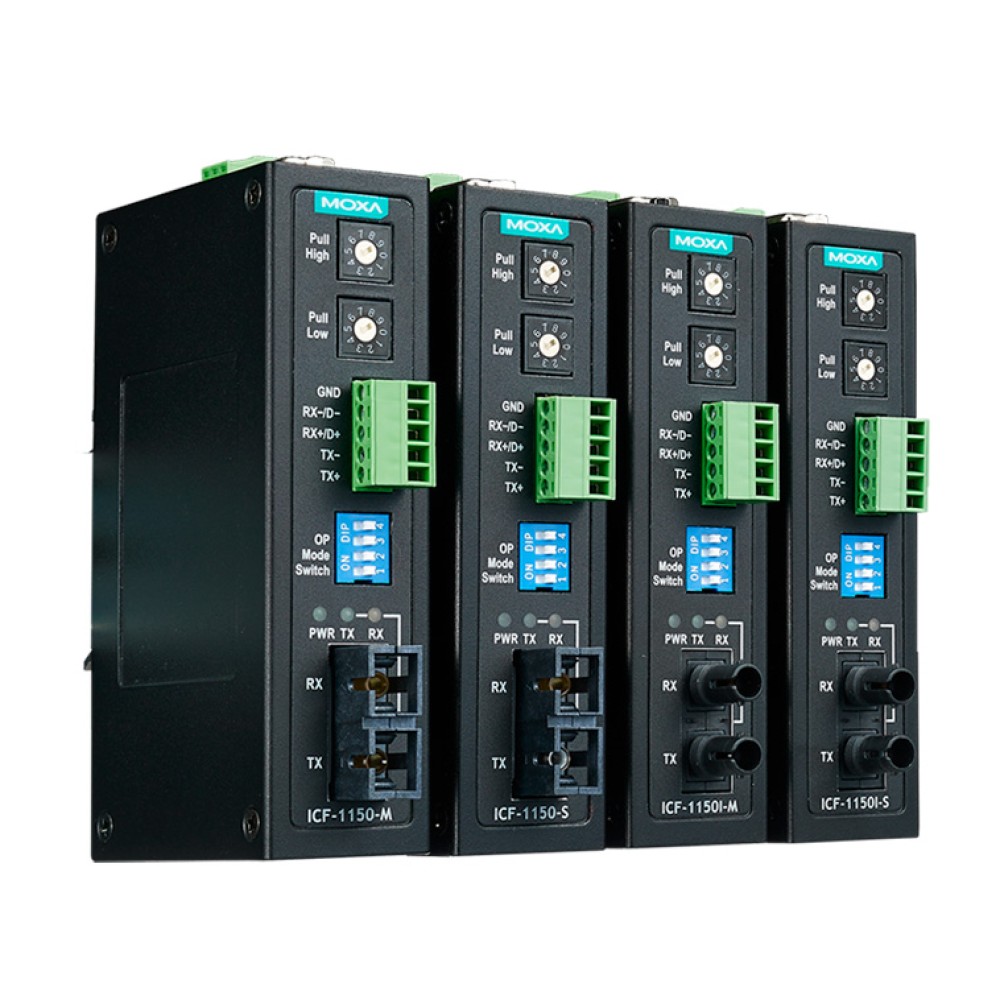

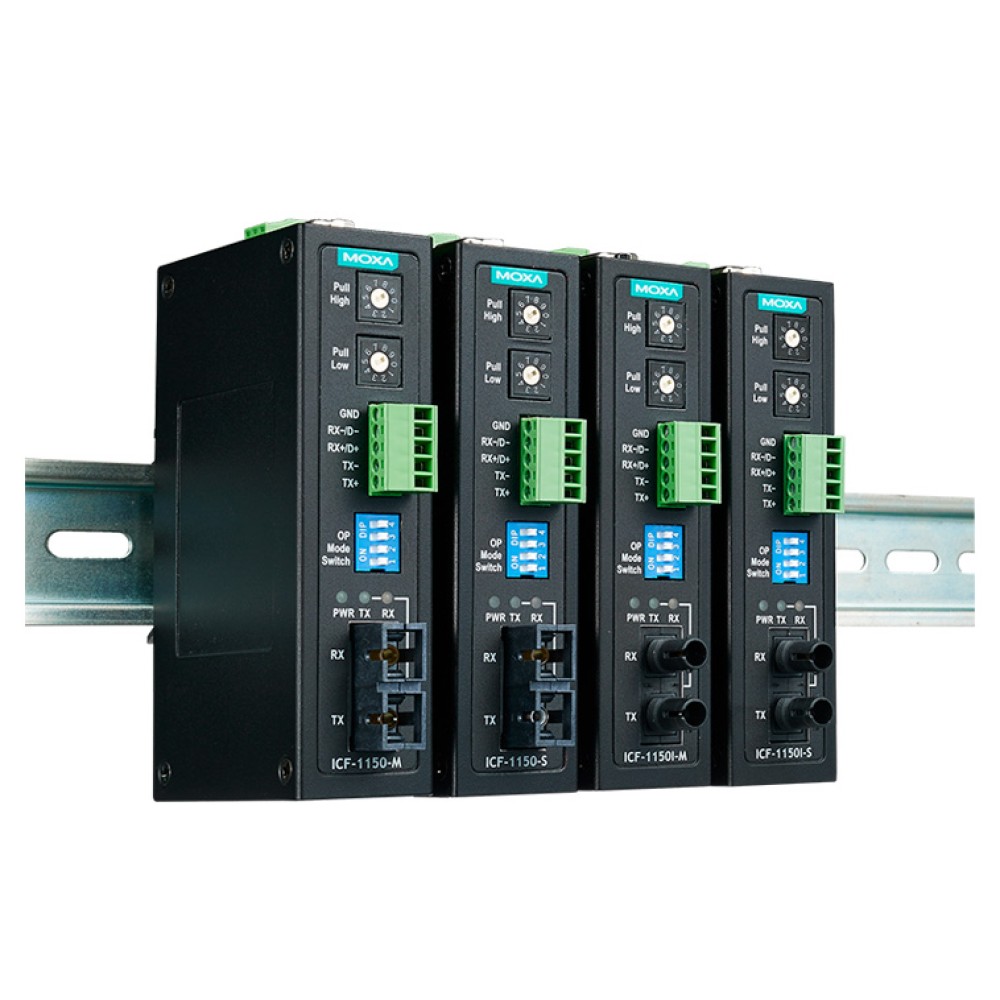

ICF-1150シリーズ 製品一覧
| ICF-1150I-M-SC | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-M-SC-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード SCコネクタ,アイソレーション,0～60℃ |
| ICF-1150I-M-SC-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-M-SC-T-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード SCコネクタ,アイソレーション,-40～85℃ |
| ICF-1150I-M-ST | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-M-ST-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード STコネクタ,アイソレーション,0～60℃ |
| ICF-1150I-M-ST-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-M-ST-T-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード STコネクタ,アイソレーション,-40～85℃ |
| ICF-1150I-S-SC | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-S-SC-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード SCコネクタ,アイソレーション,0～60℃ |
| ICF-1150I-S-SC-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-S-SC-T-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード SCコネクタ,アイソレーション,-40～85℃ |
| ICF-1150I-S-ST | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-S-ST-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード STコネクタ,アイソレーション,0～60℃ |
| ICF-1150I-S-ST-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150I-S-ST-T-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード STコネクタ,アイソレーション,-40～85℃ |
| ICF-1150-M-SC | 産業用シリアル－ファイバコンバーター |
| ICF-1150-M-SC-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード SCコネクタ,0～60℃動作温度 |
| ICF-1150-M-SC-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150-M-SC-T-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード SCコネクタ,-40～85℃動作温度 |
| ICF-1150-M-ST | 産業用シリアル－ファイバコンバーター |
| ICF-1150-M-ST-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード STコネクタ,0～60℃動作温度 |
| ICF-1150-M-ST-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150-M-ST-T-IEX | IECEx準拠シリアル－ファイバコンバーター,マルチモード STコネクタ,-40～85℃動作温度 |
| ICF-1150-S-SC | 産業用シリアル－ファイバコンバーター |
| ICF-1150-S-SC-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード SCコネクタ,0～60℃動作温度 |
| ICF-1150-S-SC-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150-S-SC-T-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード SCコネクタ,-40～85℃動作温度 |
| ICF-1150-S-ST | 産業用シリアル－ファイバコンバーター |
| ICF-1150-S-ST-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード STコネクタ,0～60℃動作温度 |
| ICF-1150-S-ST-T | 産業用シリアル－ファイバコンバーター |
| ICF-1150-S-ST-T-IEX | IECEx準拠シリアル－ファイバコンバーター,シングルモード STコネクタ,-40～85℃動作温度 |
