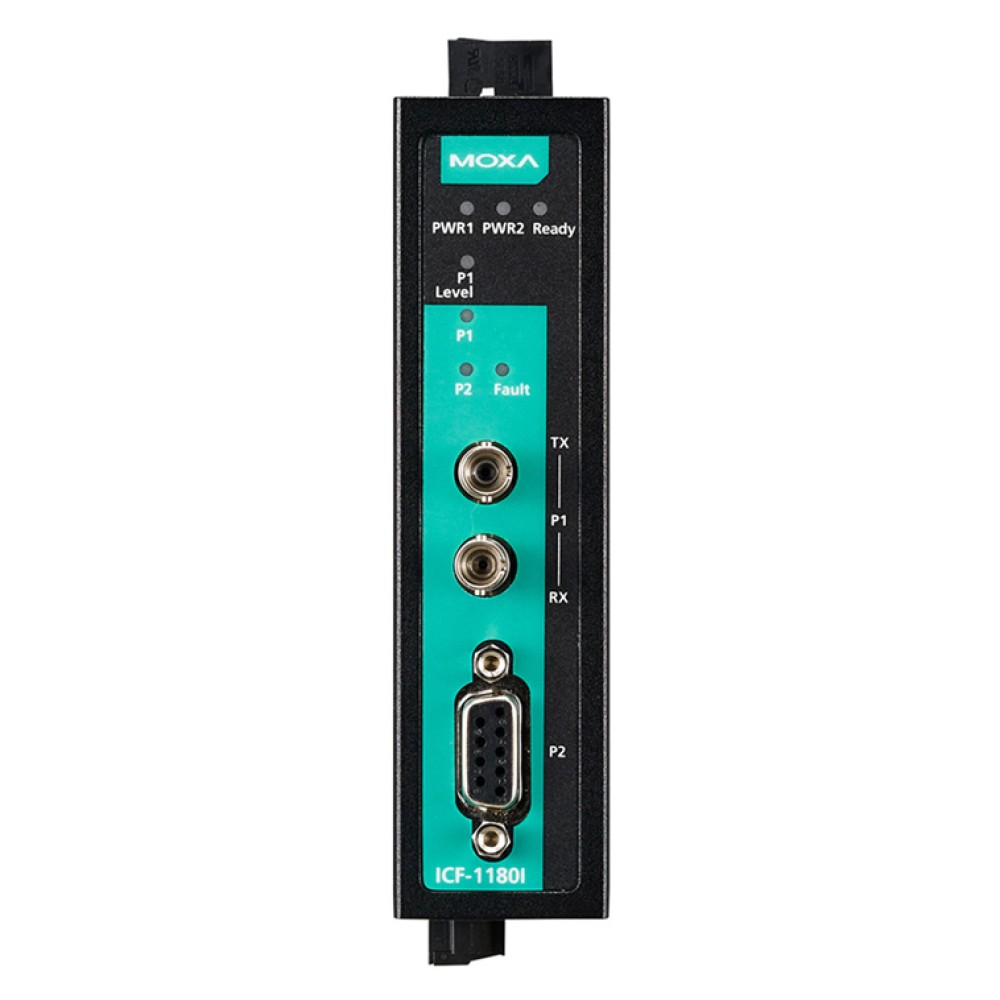

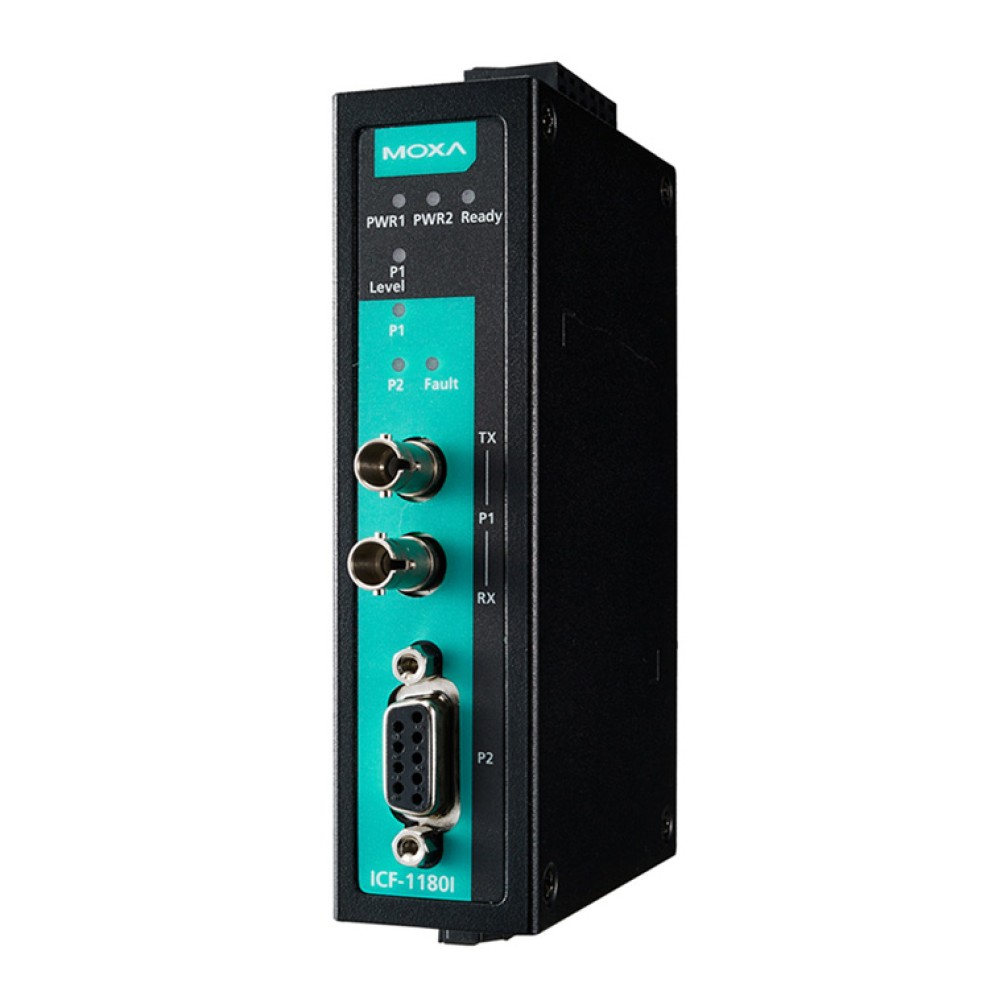

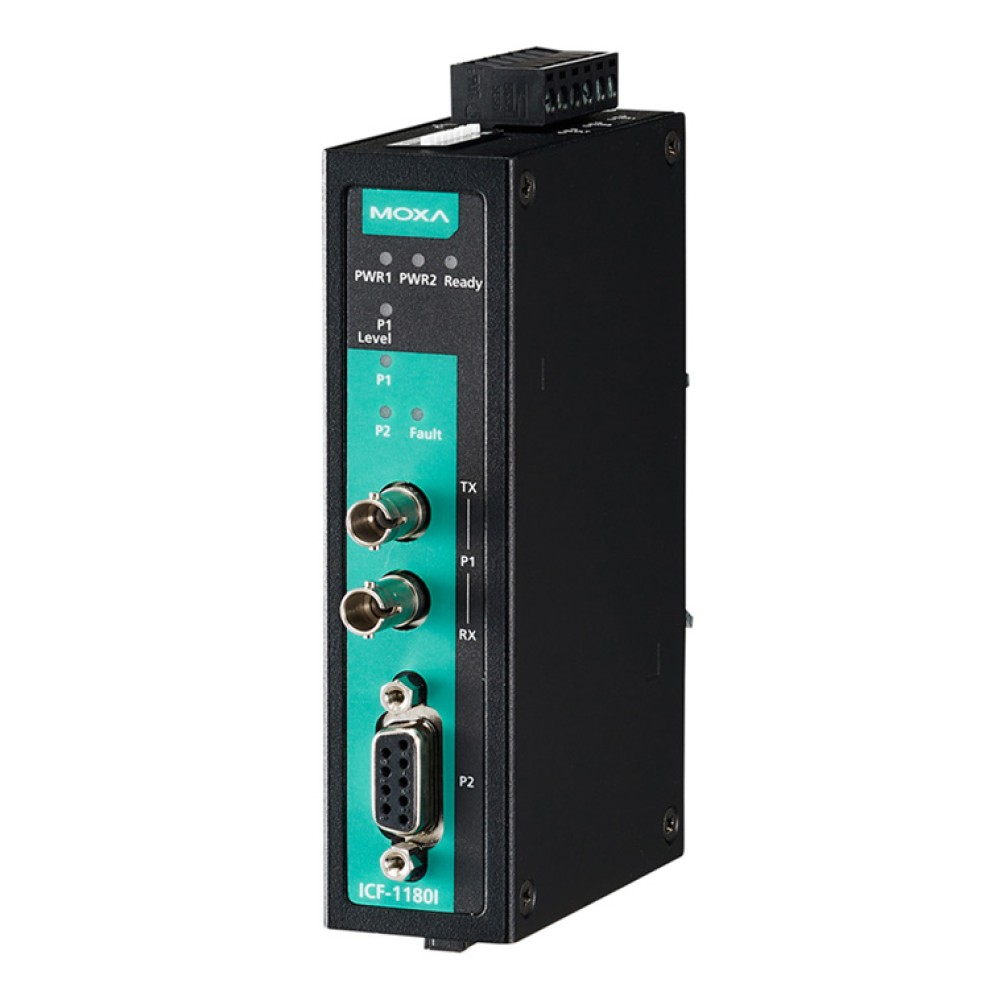

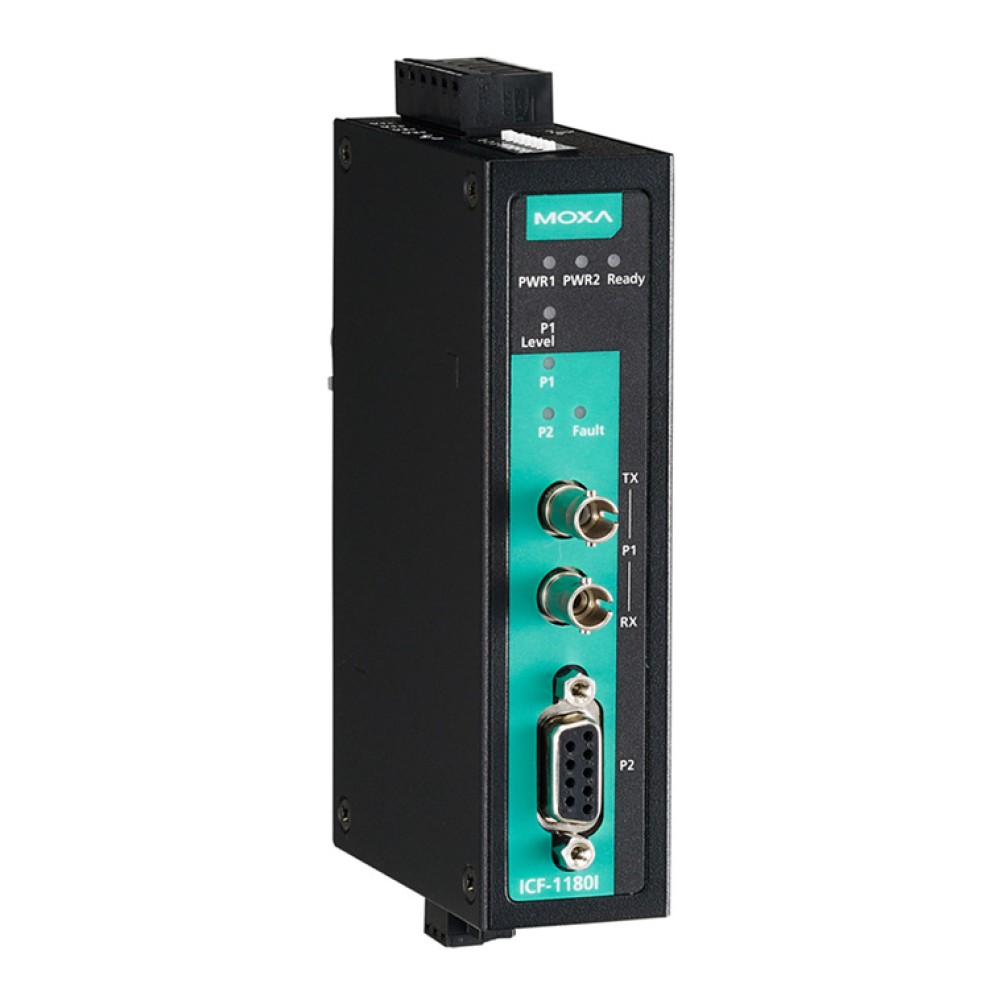

ICF-1180I-S-ST-T
産業用PROFIBUS－光ファイバコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 自動ボーレート検出、データスピード最大12 Mbps
- PROFIBUSバスフェールセーフ機能は、データグラムの中のセグメントの損傷を防ぎます
- 光ファイバ インバース機能
- リレイ出力によるアラーム通知
- 2 KVガルバニック絶縁保護
- 冗長性を維持するデュアル電源入力 (リバース電源保護)
- PROFIBUS伝送距離 最大45 km延長
- -40～75℃環境をサポートするワイド温度モデル
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ICF-1180Iシリーズ産業用 PROFIBUS－光ファイバコンバータは、銅線から光ファイバにPROFIBUS信号を変換するために使用します。また、コンバータは、最大4 km(マルチモード光ファイバ) または 最大45 km(シングルモードファイバ)までシリアル伝送を延長するために使用します。ICF-1180Iは、PROFIBUSシステムのための2 KV絶縁保護と、PROFIBUSデバイスが中断することなく動作することを保証するためにデュアル電源入力をサポートします。
PROFIBUSフェールセーフ機能
PROFIBUSデバイスの誤動作またはシリアルインターフェースに障害が発生すると、電気的なノイズを生成し、バスの故障という結果になります。従来のメディアコンバータは、ファイバを介して他のコンバータへのノイズ信号がそのまま通過してしまいます。これは、2つのPROFIBUSバス間のデータ伝送を中断することにつながり、最終的に、システム全体にわたり通信がストップします。これが発生すると、全体のPROFIBUSネットワークがダウンしているので、エンジニアは、簡単には障害が発生したデバイスを見つけることができません。この状況を回避するために、ICF-1180Iは、ノイズ信号を検出して認識するように設計されています。バスの片側に障害が発生した場合は、ノイズ信号はICF-1180Iを通って伝播することなく、他のバスセグメントには影響を与えません。また、ICF-1180Iは、障害の場所をフィールドエンジニアにアラーム通知するためにトリガします。
| 技術 | |
| 規格 | IEC 61158-2、PROFIBUS DP |
|---|---|
| インターフェース | |
| P1ポート | ST光ファイバ |
| P2ポート | PROFIBUS DP (DB9/F) |
| アラーム接点 | 1リレイ出力、電流容量 2 A ＠ 30 VDC (ノーマルオープン) |
| LED表示 | PWR1、PWR2、Ready、P1ステータス、P2ステータス |
| DIPスイッチ | DIP 1～4： ボーレートセッティング DIP 5： ファイバリンク監視 DIP 6： ファイバインバース機能 DIP 7： リザーブ DIP 8： ファイバケーブルテスト機能 |
| PROFIBUS通信 | |
| データレート | 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 kbps |
| 自動ボーレート設定 | Yes |
| 絶縁保護 | 2 kV |

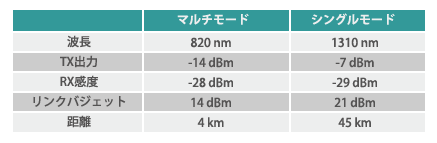

| 光ファイバ側 | |
| ポイント･ツー･ポイント伝送 |  |
| メカニカル | |
| ケース | メタル |
| 取付 | DINレール取付、壁面取付 (オプションキット) |
| サイズ | 30.3 × 115 × 70 mm |
| 重さ | 180 g |
| 環境 | |
| 動作温度 | 標準モデル： 0 ～ 60℃ ワイド温度モデル： -40 ～ 75℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48 VDC |
| 定格電流 | 143 mA ＠ 24 V |
| コネクタ | ターミナルブロック |
| 電源ライン保護 | Level 3 (2 KV) サージ保護 |
| 過電流保護 | 1.1 A |
| 規格と認証 | |
| 安全 | UL 508 |
| ハザードロケーション | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 EEx nC IIC, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 10 V/m EN 61000-4-4 (EFT): Power: 2 kV; Signal: 2 kV EN 61000-4-5 (Surge): Power: 2 kV; Signal: 2 kV EN 61000-R[-35]C4-6 (CS): 150 kHz to 80 MHz: 10 V/m EN 61000-4-8 (PFM) |
| グリーン規格 | RoHS、CRoHS、WEEE |
| 自由落下 | IEC 60068-2-32 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
サイズおよびピンアサインメント
| ICF-1180I-M-ST | PROFIBUS－ファイバコンバータ、マルチモード、STコネクタ、0～60℃ |
|---|---|
| ICF-1180I-S-ST | PROFIBUS－ファイバコンバータ、シングルモード、STコネクタ、0～60℃ |
| ICF-1180I-M-ST-T | PROFIBUS－ファイバコンバータ、マルチモード、STコネクタ、-40～75℃ |
| ICF-1180I-S-ST-T | PROFIBUS－ファイバコンバータ、シングルモード、STコネクタ、-40～75℃ |

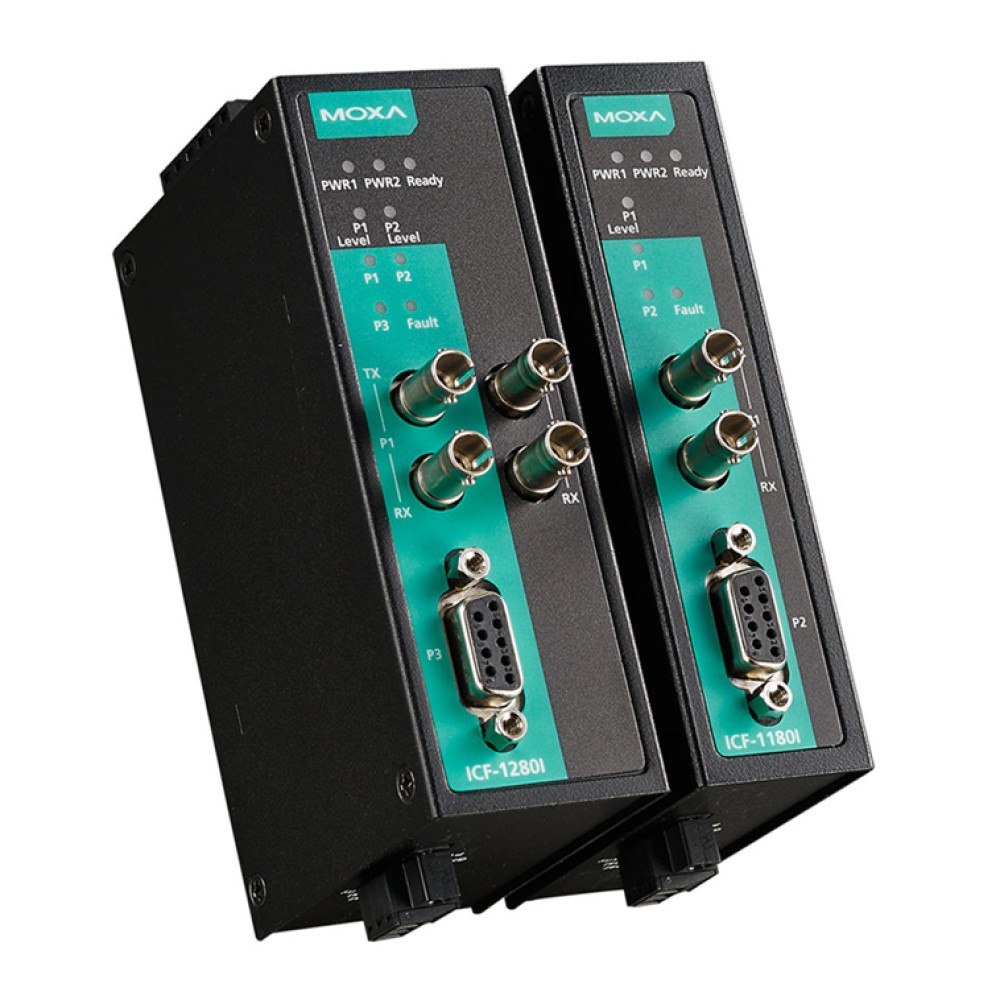

ICF-1180Iシリーズ 製品一覧
| ICF-1180I-M-ST | 産業用PROFIBUS－光ファイバコンバーター |
| ICF-1180I-M-ST-T | 産業用PROFIBUS－光ファイバコンバーター |
| ICF-1180I-S-ST | 産業用PROFIBUS－光ファイバコンバーター |
| ICF-1180I-S-ST-T | 産業用PROFIBUS－光ファイバコンバーター |
