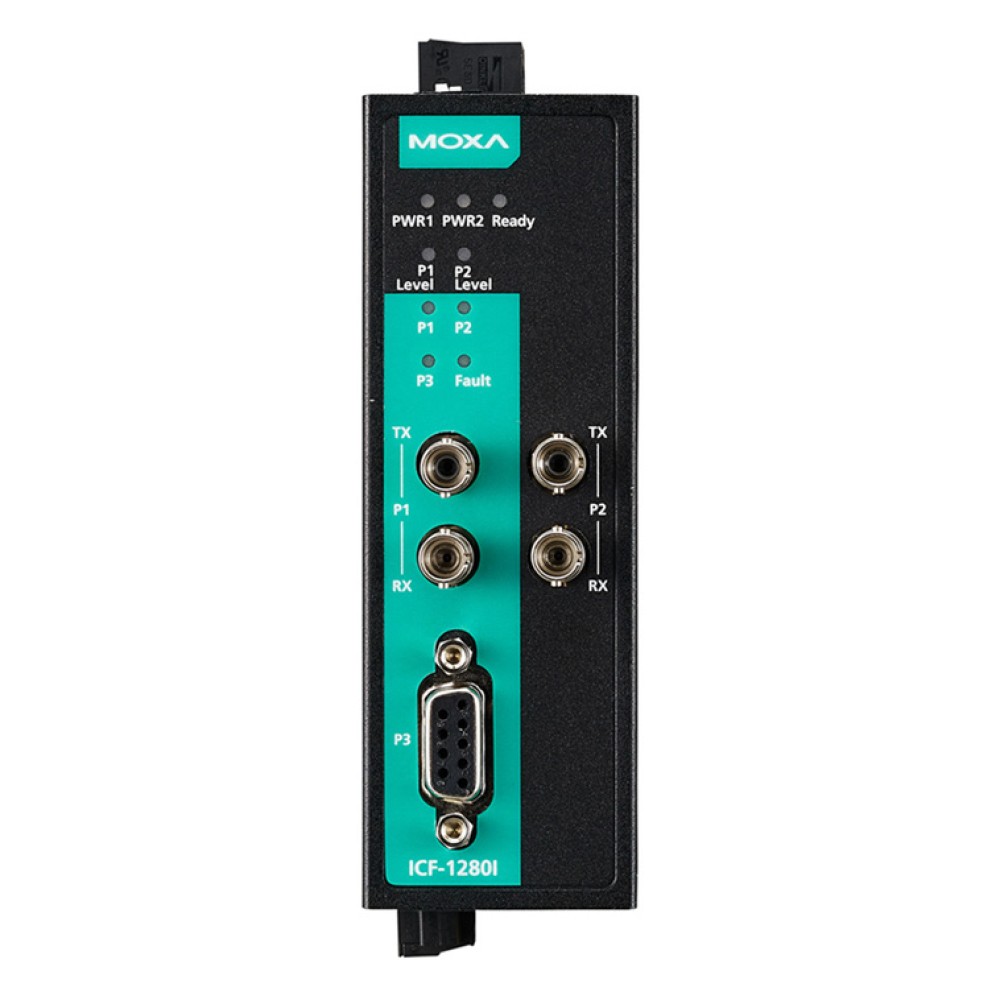

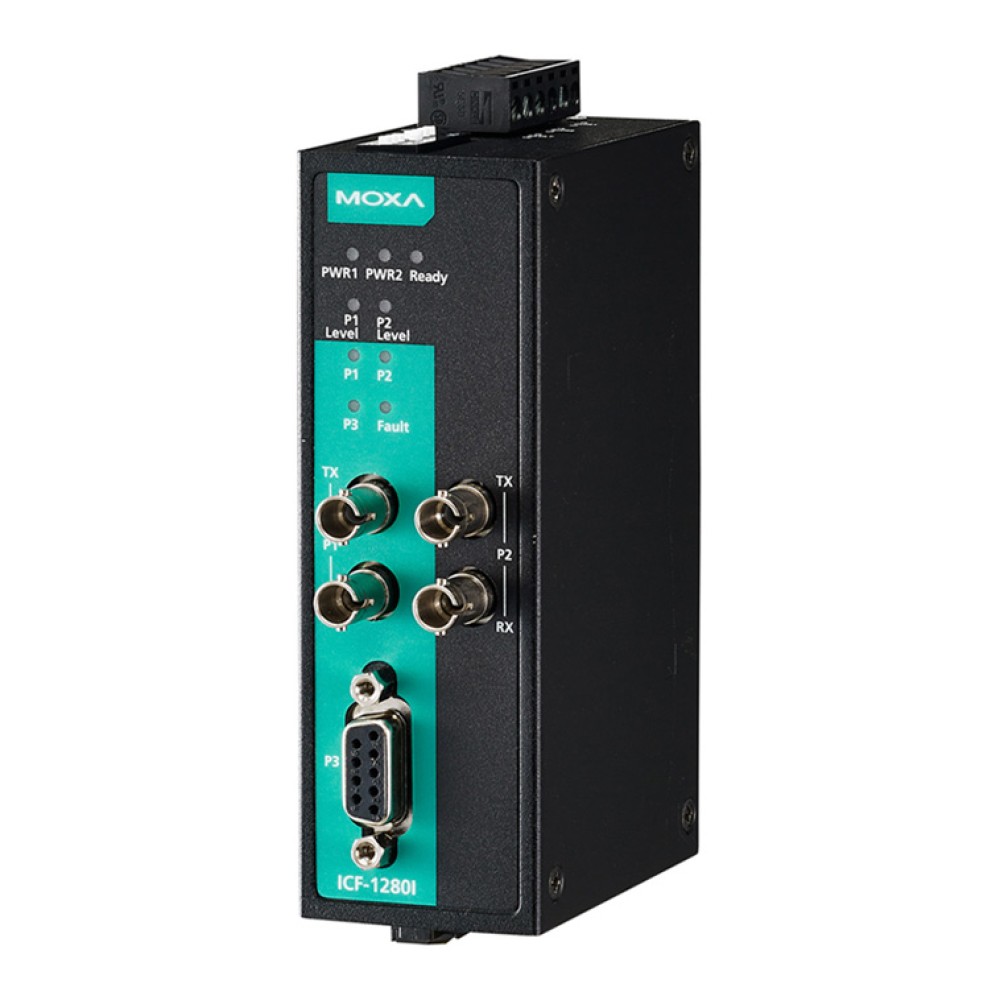

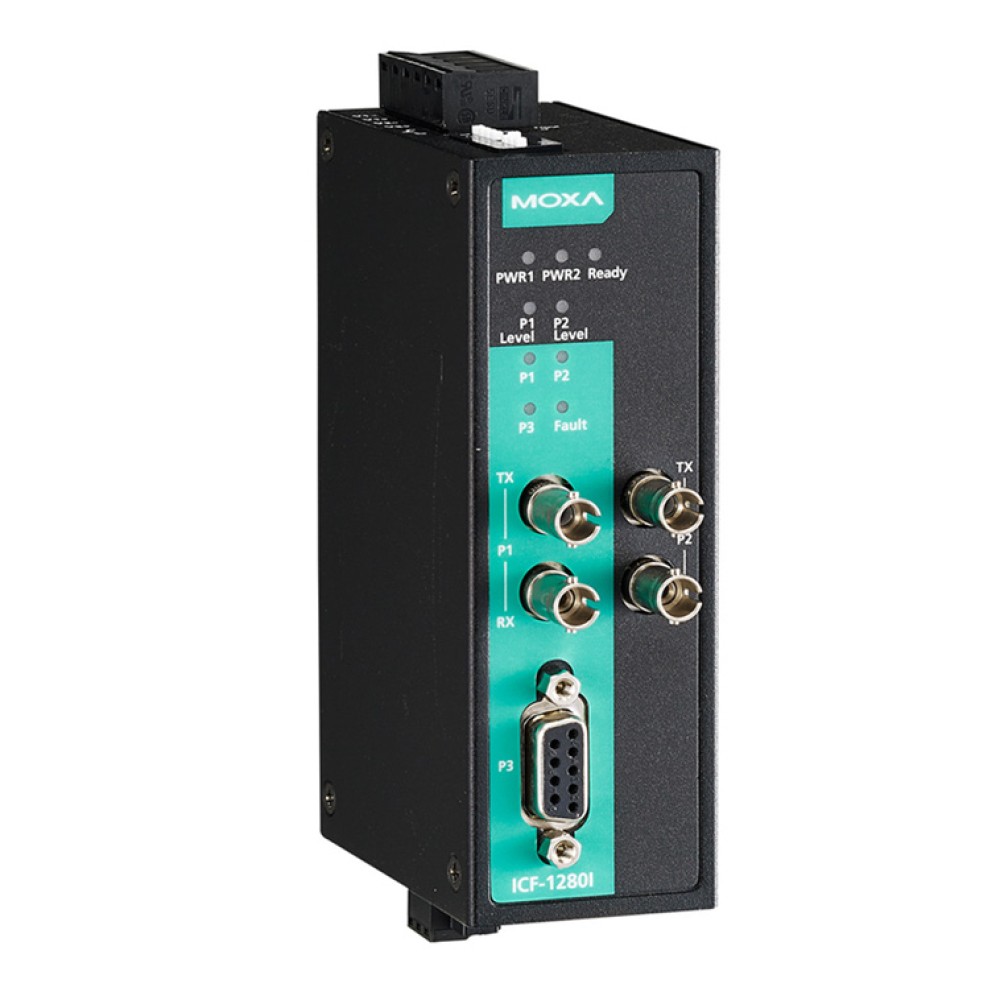

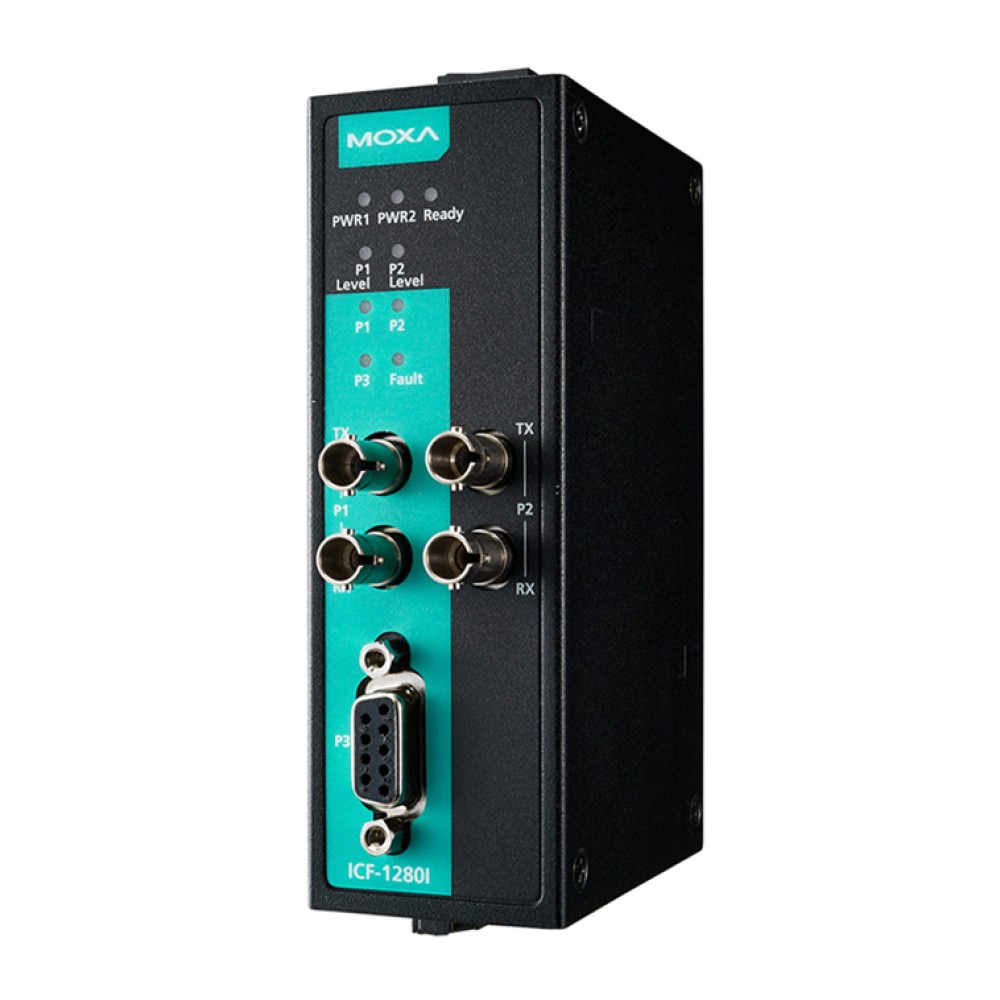

ICF-1280I-M-ST-T
2ポート 産業用PROFIBUS－ファイバコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ゼロ復旧時間を提供する冗長光ファイバリング
- シングルコンバータからネットワークワイドのファイバ通信
- 自動ボーレート検出とデータスピード最大12 Mbps
- 機能セグメントで破損したデータグラムのPROFIBUSバス障害を阻止
- リレイ出力による警報
- 2 kV ガルバニック絶縁保護
- 冗長性のためのデュアル電源入力
- PROFIBUS伝送距離の拡張 最大45km
- -40～75℃のワイド温度モデルの提供可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ICF-1280Iシリーズ 産業用PROFIBUS－ファイバコンバータは、銅線から光ファイバにPROFIBUS信号を変換するために使用します。コンバータは、シリアル伝送を最大4 km(マルチモードファイバ) または 最大45 km(シングルモードファイバ)に拡張するために使用することができます。ICF-1280Iは、PROFIBUSシステム保護のための2 KV絶縁保護、また、PROFIBUSデバイスの中断のない動作を保証するためにデュアル電源入力を提供します。
リモートファイバ診断
光ファイバケーブルは多くの場合、長距離通信に導入され、エンジニアが光ファイバケーブルの適切な通信品質を確保するために光ファイバ検査ペンを使用しています。ICF-1280Iシリーズコンバータは、リモートファイバ診断機能の提供とDIPスイッチの調整により、光ファイバ検査ペンの必要性を排除します。リモート光ファイバ診断により提供される2つの主要な機能があります：(1) コンバータ上の問題を引き起こしている側(TXまたはRX)を限定する。(2) 個々のコンバータからの全体的なトポロジに必要なファイバ接続を調べる。それは、コンバータに隣接していない場合でも、光ファイバケーブルの異常を自動的に検出し、LEDインジケータによって識別することができます。リモートファイバ診断は、ファイバケーブルの導入と管理を容易にするため、また、個々のコンバータからの全体的なトポロジに必要なファイバ接続を調べることにより、トラブルシューティングの時間を大幅に短縮します。
冗長リング
ICF-1280Iシリーズコンバータは、冗長リングトポロジでPROFIBUSデバイスを接続することができます。冗長リングモードにすべてのICF-1280Iコンバータを設定するために、DIPスイッチを使用します。PROFIBUSマスタが1つのコンバータからPROFIBUSスレーブデバイスに信号を送信するとき、この信号はオリジナルのコンバータに戻るまで、リングの周りのすべてのコンバータを通り、そして終了します。冗長リング構造は、ゼロ復旧時間によるパケット損失がないことを保証します
| テクノロジ | |
| 規格 | IEC 61158-2 (PROFIBUS DP用) |
|---|---|
| インターフェース | |
| P1/P2ポート | ST 光ファイバ |
| P3ポート | PROFIBUS DP (DB9/F) |
| リレイ警報 | 1リレイ出力、電流容量 2 A ＠ 30 VDC (ノーマルオープン) |
| LEDインジケータ | PWR1、PWR2、Ready、P1、P2、P3、Fault |
| DIPスイッチ | DIP 1～4：ボーレートセッティング DIP 5： ファイバリンク監視 DIP 6～7： リニア/スターモード(w/オプショナルP1/P2ディセーブル)、冗長リングモード DIP 8： リモートファイバ診断 |
| PROFIBUS通信 | |
| データレート | 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 Kbps |
| オートボーレート | 有 |
| 絶縁保護 | 2 kV |
| 光ファイバ側 | |
| ポイント･ツー・ポイント、リニア(Bus)、スター、冗長トポロジ |  |
| メカニカル | |
| ケース | メタル |
| 取付 | DINレール取付、壁面取付 (オプショナルキット) |
| サイズ | 39 × 115 × 70 mm |
| 重さ | 225 g |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48 VDC |
| 入力電流 | 315 mA ＠ 12 VDC |
| コネクタ | ターミナルブロック |
| 電源ライン保護 | Level 3 (2 kV) サージ保護 |
| 過電流保護 | 1.1 A |
| 規格と認証 | |
| 安全 | UL 508 |
| ハザードロケーション | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 EEx nC IIC, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 10 V/m EN 61000-4-4 (EFT): Power: 2 kV; Signal: 2 kV EN 61000-4-5 (Surge): Power: 2 kV; Signal: 2 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 10 V/m EN 61000-4-8 (PFMF) |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 落下 | IEC 60068-2-32 |
| 平均故障間隔 (MTBF) | |
| 時間 | 1,567,875 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm（inch）)
| ICF-1280I-M-ST | PROFIBUS－ファイバコンバータ、マルチモード、STコネクタ×2、0～60℃ |
|---|---|
| ICF-1280I-S-ST | PROFIBUS－ファイバコンバータ、シングルモード、STコネクタ×2、0～60℃ |
| ICF-1280I-M-ST-T | PROFIBUS－ファイバコンバータ、マルチモード、STコネクタ×2、-40～75℃ |
| ICF-1280I-S-ST-T | PROFIBUS－ファイバコンバータ、シングルモード、STコネクタ×2、-40～75℃ |
ICF-1280Iシリーズ 製品一覧
| ICF-1280I-M-ST | 2ポート 産業用PROFIBUS－ファイバコンバーター |
| ICF-1280I-M-ST-T | 2ポート 産業用PROFIBUS－ファイバコンバーター |
| ICF-1280I-S-ST | 2ポート 産業用PROFIBUS－ファイバコンバーター |
| ICF-1280I-S-ST-T | 2ポート 産業用PROFIBUS－ファイバコンバーター |
