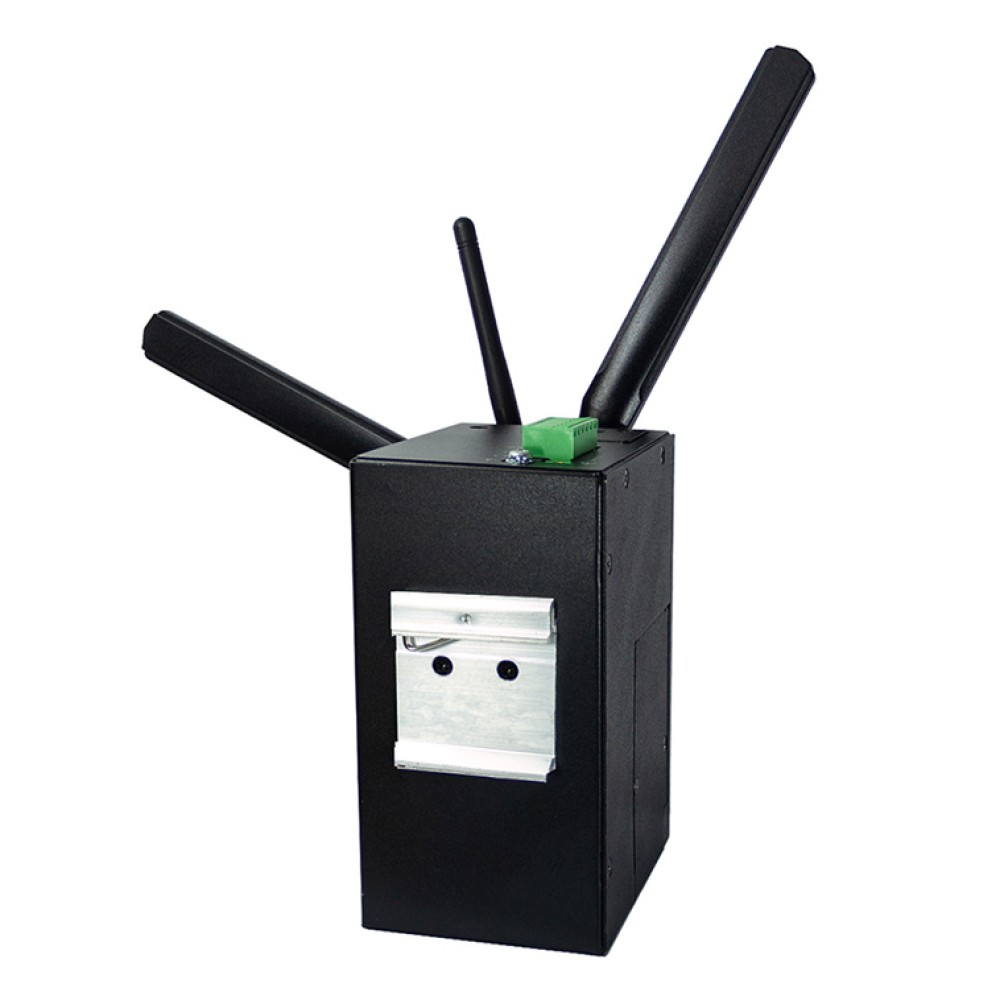

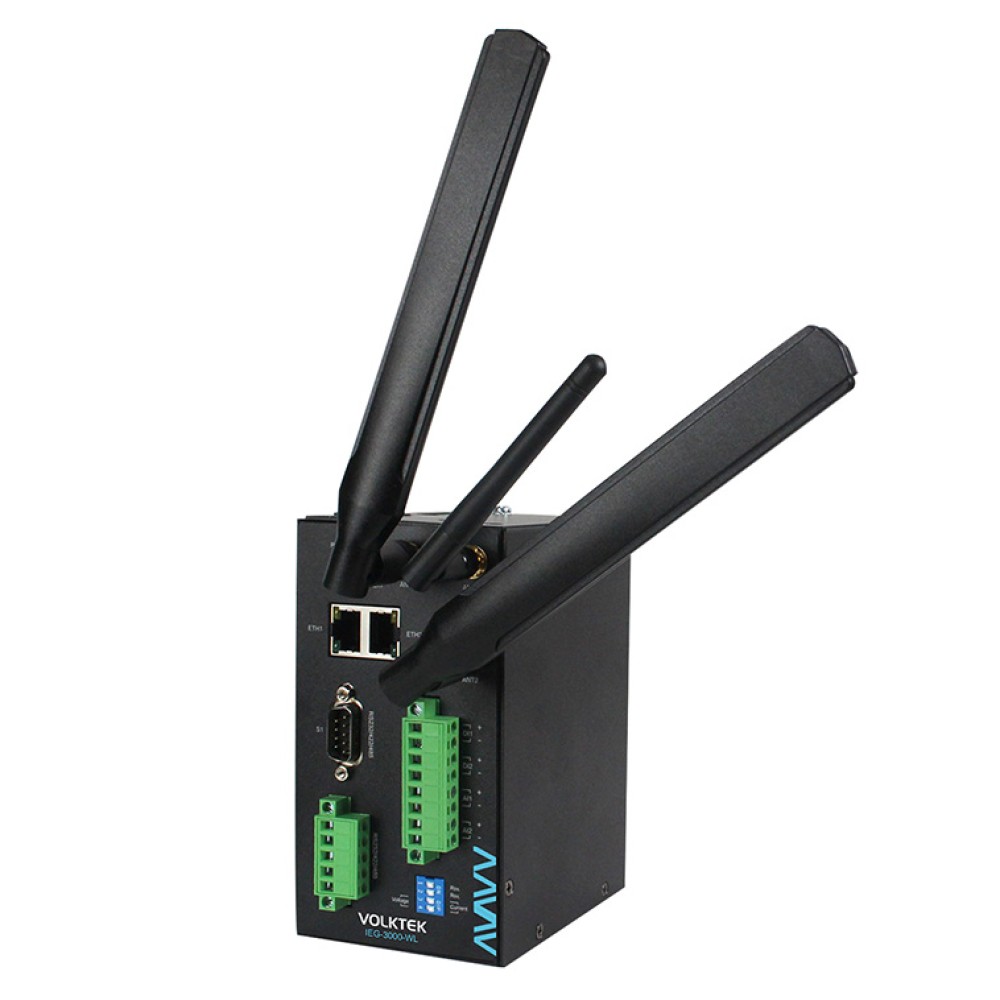

IEG-3000-WL

2ポート10/100 RJ45,2ポートRS232C/RS422/485,2ポートDI/2ポートAI,Wi-Fi,4G LTEモジュール,産業用IoTゲートウェイ

  • ieg-3000-wl_01
  • ieg-3000-wl_02
  • ieg-3000-wl_03

主な製品特長



機能のハイライト

  • MQTTメッセージングプロトコルのサポート
    MQTTは publish/subscribe オペレーションを使用して、クライアントとサーバ間でデータを交換します。その小さなサイズ、最小化されたデータパケットと実装の容易さは、"産業用IoT"の世界にとって最適なプロトコルです。
  • Modbus RTU－Modbus TCP
    IEG-3000は、Modbusシリアルデバイスに接続するための2つのシリアルポートと、SCADAスーパーバイザに接続するためのイーサネットポートまたはWi-Fiをサポートしています。シリアルデバイスとSCADAシステム間で通信するために、シリアルからTCP/IPプロトコルに変換します。
  • Wi-Fiコネクションを介した通信
    IEG-3000は2.4 GHz Wi-Fiワイヤレスバンドコネクションをサポートし、APモード/クライアントモード/AP＋クライアントモードで動作します。また、SMAコネクタもサポートしているので、外部アンテナコネクションに対する柔軟性があります。
  • セキュアでEasy-to-use VPNコネクション
    セキュアなVPN(仮想プライベートネットワーク)を構成できるIEG-3000は "VPNクライアント"であり、"VPNサーバ(クラウド)"を使用してVPNトンネルを構成できます。IEG-3000を使用すると、セキュアなVPNコネクションを通してオフィスリソースに即座にアクセスできます。
  • デジタル入力およびアナログ入力
    アナログ入力とデジタル入力を受信するための、2つのDIと2つのAI入力ポートを備えています。アナログ入力タイプ(電圧または電流)は、DIPスイッチを使用して選択することができます。
カテゴリー
シリーズ

IEG-3000シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ


IEG-3000は、2つの10/100Base-TXイーサネットポート、2 シリアルポート、2 デジタル入力ポート、2 アナログ入力ポート、1ワイヤレス(Wi-Fi)コネクション、4G LTEモジュールを搭載した、産業用IoTゲートウェイです。 IEG-3000は、非イーサネットベースのPLC、センサ、またはファクトリマシンから移行してイーサネットベースのインターフェースをサポートし、オートメーションのために産業用イーサネットネットワークをセットアップする重要な役割を果たします。

IEG-3000はイーサネットネットワークを介してセンサからSCADAサーバにデータを転送するために、MQTTおよびModbus RTU－Modbus TCPプロトコルのサポートをします。ビッグデータを収集するために、オペレーティングエンジニアがファクトリのすべてのステータスを監視し、生産の障害を事前に予測することができます。

IEG-3000ゲートウェイは、Open-VPNを含む機密データ転送のためのVPN機能を提供します。フレンドリなWeb-GUIコンフィギュレーションを使用すると、VPNトンネルコネクションを簡単にセットアップすることができます。

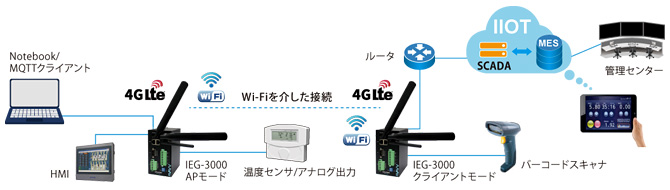

アプリケーション

アプリケーション

ハードウェアコンフィギュレーション
イーサネットインターフェース2 LAN 10/100Base-TX RJ45ポート
シリアルインターフェース 2×(RS-232C/422/485)
コネクタタイプ：ターミナルブロック(5ピン×1)+DB9×1
RS-232C：(TxD, RxD, GND)
RS-422/485：(T+,T-,R+,R-), (D+, D-), GND
ボーレート：300bps～460kbps
光学アイソレーション：3KV
ESD保護：15KV
サージ保護：6KV
過電流保護：あり
ワイヤレス Wi-Fi SMAコネクタ：あり, 2dBi ×1
Wi-Fi(1T/1R)：802.11b/g/n
内部モジュールインターフェースMini PCIe (For LTE used)
ワイヤレス-LTE SMAコネクタ：あり (2)
4G LTE：あり
SIMカード数：SIM × 2
4G SIMカードタイプ：Micro SIM
デジタル入力 2×ペア, ウェットコンタクト
電圧レベル：On (10V～50VDC), Off(最大4VDC)
入力インピーダンス：10kΩ
過電圧保護：70VDC
デジタル出力(アラームリレイ出力)1×ペア
アナログ入力 2×ペア
コンタクトパラメータ
電圧：±10 VDC
電流：＋4～＋20mA
分解能：16bit
精度：0.1％ FSR
サンプリングレート：10Hz
入力インピーダンス：2M Ω,電流：140Ω
過電圧保護：240Vrms
過電流保護：50mA ＠110VDC
電源

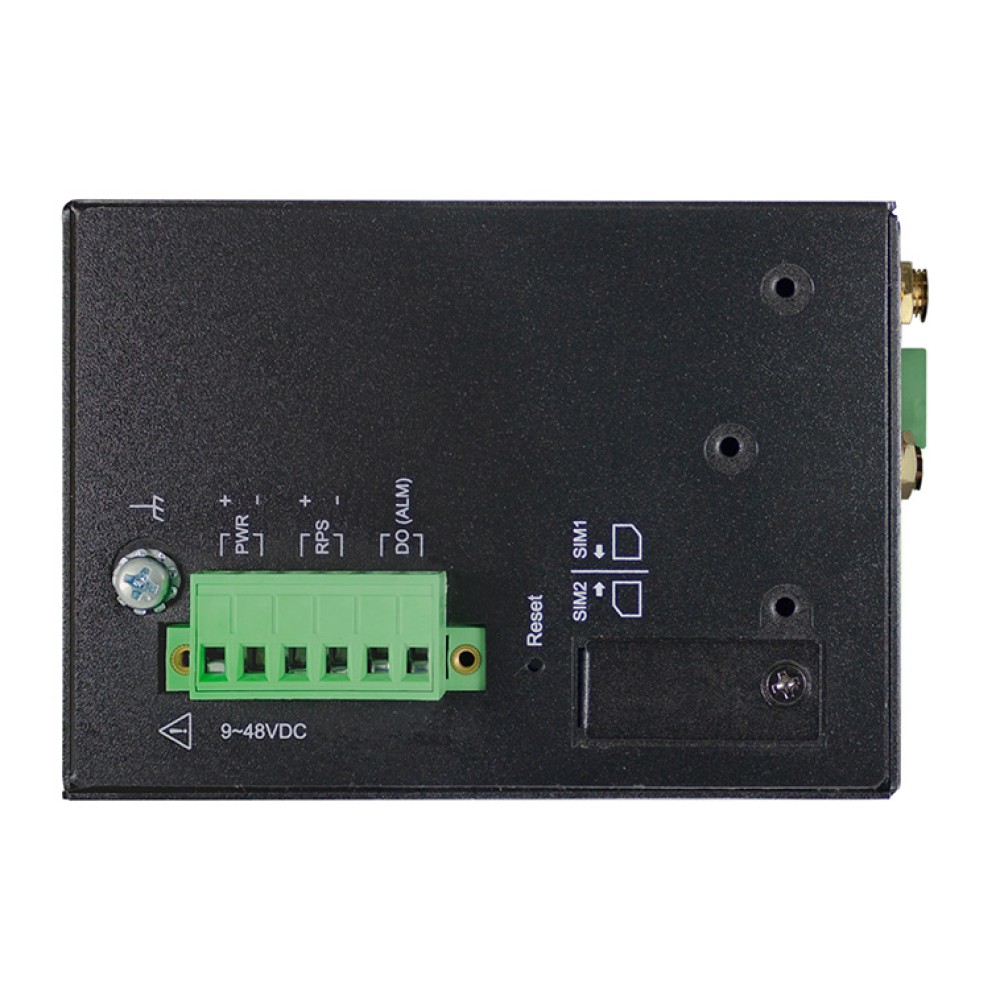

電源 コネクタタイプ：ターミナルブロック(4ピン)
電源入力電圧：9～48V DC
デュアル電源入力：あり
電力消費量システム: ＜ 6W (LTE モジュールなし)
グランド用スクリューあり
リセットボタン 2～5秒リブート：あり
＞ 5秒ファクトリデフォルト：あり
ウオッチドッグあり
メカニカル/環境
動作温度 温度：-40～70℃
湿度：5～95％
サイズ(W×D×H) 75×106×136mm (AI/DI type付)
50×106×136mm (AI/DI typeなし)
ハウジングメタル, IP30保護等級
マウンティングDIN レール
認証
Radio EN300 328
EN301 893
EN301 489
EMC FCC Part 15,
EN 55022 (2006/A1: 2007) Class A
IEC 61000-4-2(ESD) Level 3,
IEC 61000-4-3 (RS) Level 3
IEC 61000-4-4 (EFT) Level 3,
IEC 61000-4-5 (Surge) Level 3
IEC 61000-4-6 (CS) Level 3,
IEC 61000-4-8 Level 3
衝撃IEC60068-2-27
落下IEC60068-2-32
振動IEC60068-2-6
ソフトウェア機能
ネットワークプロトコルTCP, ICMP, SNMP, DHCP, HTTP, HTTPs, TFTP, Telnet
シリアルポートシリアルポートプロトコル：TCP client, TCP server, Modbus RTU－Modbus TCP, Modbus TCP－Modbus RTU
シリアルタイプセレクション：RS-232C, RS-422, RS-485
ボーレートセッティング：300～460kbps
パリティ：None, 奇数, 偶数, Mark, Space
データビット：5,6,7,8 (RS-232C)
ストップビット：1,2 (RS-232C)
フロー制御：None, (RS-232C)
ターミネーション (有効/無効)：ソフトウェアセレクタブル (RS-485)
ワイヤレス (Wi-Fi) WiFiモード：
APモード/ Clientモード (ソフトウェア設定可能)
WiFiセキュリティ：
暗号化－有効/無効, WPA/WPA2, WPA-PSK, Hidden SSID, チャネル設定
WiFi規格セッティング：
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n Auto
VPNOpenVPN, VPNインターフェース選択 (イーサネット/WiFi)
データ収集MQTT client, MQTT Broker
マネジメント IPアドレス：Management IP address/subnet mask, Default Gateway, DHCP Client, IPv4
Time：SNTP
マネジメントインターフェース：HTTP, Telnet, SSH, HTTPs, SNMP (v1/v2c/v3), SNMP Trap*
ファームウェアアップグレード：HTTP, HTTPs
コンフィギュレーションファイル：Backup / Restore

* 仕様は予告なく変更されることがあります。

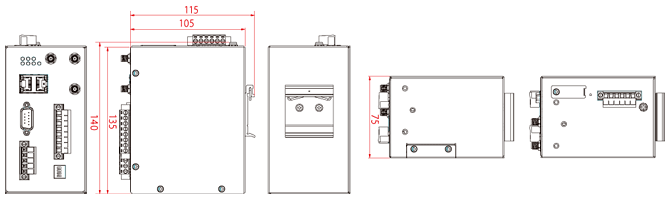

サイズ (単位 = mm)

サイズ

IEG-3000-2T2RS1W-2DI2AI-LTEX-I 2ポート10/100 RJ45, 2ポートRS232/RS422/485, 2ポートDI/2ポートAI, WiFi(802.11 b/g/n), 4G LTEモジュール(X：E=ヨーロッパ, A=アジア, U=北米)(WiFiのみ)
IEG-3000-2T2RS1W-2DI2AI-I 2ポート10/100 RJ45, 2ポートRS232/RS422/485, 2ポートDI/2ポートAI, WiFi(802.11 b/g/n)
IEG-3000-2T2RS1W-I 2ポート10/100 RJ45, 2ポートRS232/RS422/485, WiFi(802.11 b/g/n)
IEG-3000-2T2RS-LTEX-I 2ポート10/100 RJ45, 2ポートRS232/RS422/485, LTEモジュール(X：E =ヨーロッパ, A =アジア, U =北米)

IEG-3000シリーズ 製品一覧

IEG-3000-W 2ポート10/100 RJ45,2ポートRS232C/RS422/485,2ポートDI/2ポートAI,Wi-Fi,4G LTEモジュール,産業用IoTゲートウェイ
IEG-3000-WL 2ポート10/100 RJ45,2ポートRS232C/RS422/485,2ポートDI/2ポートAI,Wi-Fi,4G LTEモジュール,産業用IoTゲートウェイ
