IKS-G6824-8GSFP-4GTXSFP-HV-HV
24GポートLayer 3フルギガビットマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 大規模ネットワークを異なるサブネットに分割し、ネットワーク上のデータおよび情報通信を可能にするLayer 3スイッチング機能
- IEEE 1588 PTP (Precision Time Protocol)によるネットワークの精密な時間同期
- DHCP Option 82によるIPアドレスの異なるポリシーへの割り当て
- Modbus/TCPプロトコルによるデバイスの管理と監視のサポート
- Turbo Ring、Turbo Chain、IEEE 802.1D-2004 RSTP/STPネットワークリダンダント
- IGMPスヌーピングおよびGMRPによる産業イーサネットプロトコルからのマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANおよびGVRPプロトコルによる容易なネットワークプランニング
- 決定性を増加させるQoS (IEEE 802.1p/1Q) およびTOS/DiffServ
- IEEE 802.3ad、LACPによる帯域幅使用の最適化
- IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティ強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視およびプロアクティブ機能
- 帯域幅管理による安定的なネットワークパフォーマンス
- 認証されたMACアドレスのみ許可する、アクセス制限用ロックポート
- オンラインデバッグのためのポートミラーリング
- 障害時のe-mailおよびリレー出力による自動警報
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
データ、音声、そしてビデオを組み合わせて運用するプロセスオートメーションや交通輸送オートメーションのアプリケーションでは高度なパフォーマンスと信頼性が要求されます。IKS-G6824シリーズ、フルギガビットバックボーンスイッチは、24ポートのギガビットイーサネットポートを備え、さらにネットワーク上のアプリケーション展開を容易にするLayer3ルーティング機能をサポートしているため、大規模な産業ネットワークに最適です。IKS-G6824は高度なパフォーマンスを提供し、またネットワーク上での大容量のビデオや音声、データを高速に転送するため、帯域幅を増強した24GポートLayer3フルギガビット性能のマネージドイーサネットスイッチです。スイッチは、Turbo Ring、Turbo ChainおよびRSTP/STPリダンダンシプロトコルをサポートし、ファンレス設計、アイソレートリダンダント電源供給で、システムの信頼性とネットワークバックボーンの可用性をさらに向上させることができます。
| 技術仕様 | |
| 規格 | IEEE 802.3 (10BaseT) IEEE 802.3u (100BaseT(X)、 100BaseFX) IEEE 802.3ab (1000BaseT(X)) IEEE 802.3z (1000BaseSX/LX/LHX/ZX) IEEE 802.3x (フローコントロール) IEEE 802.1D (スパニングツリープロトコル) IEEE 802.1W (RSTP) IEEE 802.1Q (VLANタギング) IEEE 802.1p (Class of Service) IEEE 802.1X (認証) IEEE 802.3ad (LACPによるポートトランク) |
|---|---|
| プロトコル | IGMPv1/v2 device、GMRP、GVRP、SNMPv1/v2c/v3、DHCPサーバ/クライアント、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、Modbus/TCP、LLDP、IEEE 1588 PTP |
| Layer 3スイッチング | スタティックルーティング、RIP V1/V2、OSPF、VRRPルータリダンダンシ |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、ブリッジ MIB、RSTP MIB、RMON MIB Groups 1、2、3、9 |
| フロー制御 | IEEE 802.3xフロー制御、バックプレッシャーフロー制御 |
| スイッチプロパティ | |
| 優先キュー | 8 |
|---|---|
| 最大VLAN利用数 | 256 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 1000 |
| MACテーブルサイズ | 16K |
| パケットバッファーサイズ | 12 Mbit |
| インターフェース | |
| ギガビットイーサネット | 10/100/1000BaseT(X)または100/1000BaseSFPスロット |
|---|---|
| コンソールポート | RS-232C (RJ45コネクタ) |
| LED表示 | STAT、PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| 警報用接点 | 1リレー出力、電流容量 2 A @ 30 VDC |
| デジタル入力 | 1入力、同一グランド（電気的にアイソレーション） ・+13～+30V： state “1” ・-30～+3V： state “0” ・最大入力電流： 8 mA |
| 電源 | |
| 入力電圧 | 110/220 VAC (85～264 VAC) |
|---|---|
| 入力電流 | Max. 0.79/0.44 A @ 110/220 VAC |
| 過電流保護 | 有 |
| 逆極性保護 | 有 |
| 機械仕様 | |
| ハウジング | IP30保護 |
|---|---|
| サイズ | 440 x 44 x 386.9 mm |
| 取付 | 19”ラックマウント |
| 環境仕様 | |
| 動作温度 | 標準モデル： 0～60℃ ワイド温度モデル： -40～75℃ |
|---|---|
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1 (申請中) |
|---|---|
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| 交通輸送 | EN 50121-4 |
| 保証 | |
| 保証期間 | 5 年 |
|---|---|
| 詳細 | Moxa社 製品保証方針 |

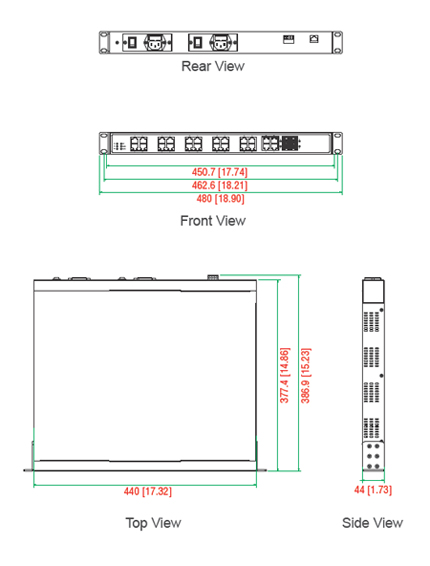

サイズ (単位=mm)
| IKS-G6824-4GTXSFP-HV-HV | Layer 3フルギガビットマネージドイーサネットスイッチ、 20 10/100/1000BaseT(X)ポート、4 10/100/1000BaseT(X) または100/1000BaseSFPスロットコンボポート、2 アイソレーション電源(85～264 VAC)、0～60℃動作温度 |
|---|---|
| IKS-G6824-8GSFP-4GTXSFP-HV-HV | Layer 3フルギガビットマネージドイーサネットスイッチ、 12x10/100/1000BaseT(X)ポート、8x100/1000BaseSFPスロットおよび4x10/100/1000BaseT(X)または100/1000BaseSFPスロットコンボポート、2アイソレーション電源(85～264 VAC)、0～60℃動作温度 |
| IKS-G6824-20GSFP-4GTXSFP-HV-HV | Layer 3フルギガビットマネージドイーサネットスイッチ、 20x100/1000BaseSFPスロットおよび4x10/100/1000BaseT(X)または100/1000BaseSFPスロットコンボポート、2アイソレーション電源 (85～264 VAC)、0～60℃動作温度 |
| IKS-G6824-4GTXSFP-HV-HV-T | Layer 3フルギガビットマネージドイーサネットスイッチ、 12x10/100/1000BaseT(X)ポート、8 100/1000BaseSFP スロットおよび4x10/100/1000BaseT(X)または100/1000BaseSFPスロットコンボポート、2アイソレーション電源(85～264 VAC)、-40～75℃動作温度 |
| IKS-G6824-8GSFP-4GTXSFP-HV-HV-T | Layer 3フルギガビットマネージドイーサネットスイッチ、 12x10/100/1000BaseT(X)ポート、8x100/1000BaseSFP スロットおよび4x10/100/1000BaseT(X)または100/1000BaseSFPスロットコンボポート、2 アイソレーション電源(85～264 VAC)、-40～75℃動作温度 |
| IKS-G6824-20GSFP-4GTXSFP-HV-HV-T | Layer 3フルギガビットマネージドイーサネットスイッチ、 20x100/1000BaseSFPスロットおよび4x10/100/1000BaseT(X)または100/1000BaseSFPスロットコンボポート、2アイソレーション電源(85～264 VAC)、-40～75℃動作温度 |
日本向け電源ケーブル
| PWC-C13JP-3B-183 | 電源ケーブル |
|---|
IKS-G6824シリーズ 製品一覧
| IKS-G6824-20GSFP-4GTXSFP-HV-HV | 24GポートLayer 3フルギガビットマネージドイーサネットスイッチ |
| IKS-G6824-4GTXSFP-HV-HV | 24GポートLayer 3フルギガビットマネージドイーサネットスイッチ |
| IKS-G6824-8GSFP-4GTXSFP-HV-HV | 24GポートLayer 3フルギガビットマネージドイーサネットスイッチ |
