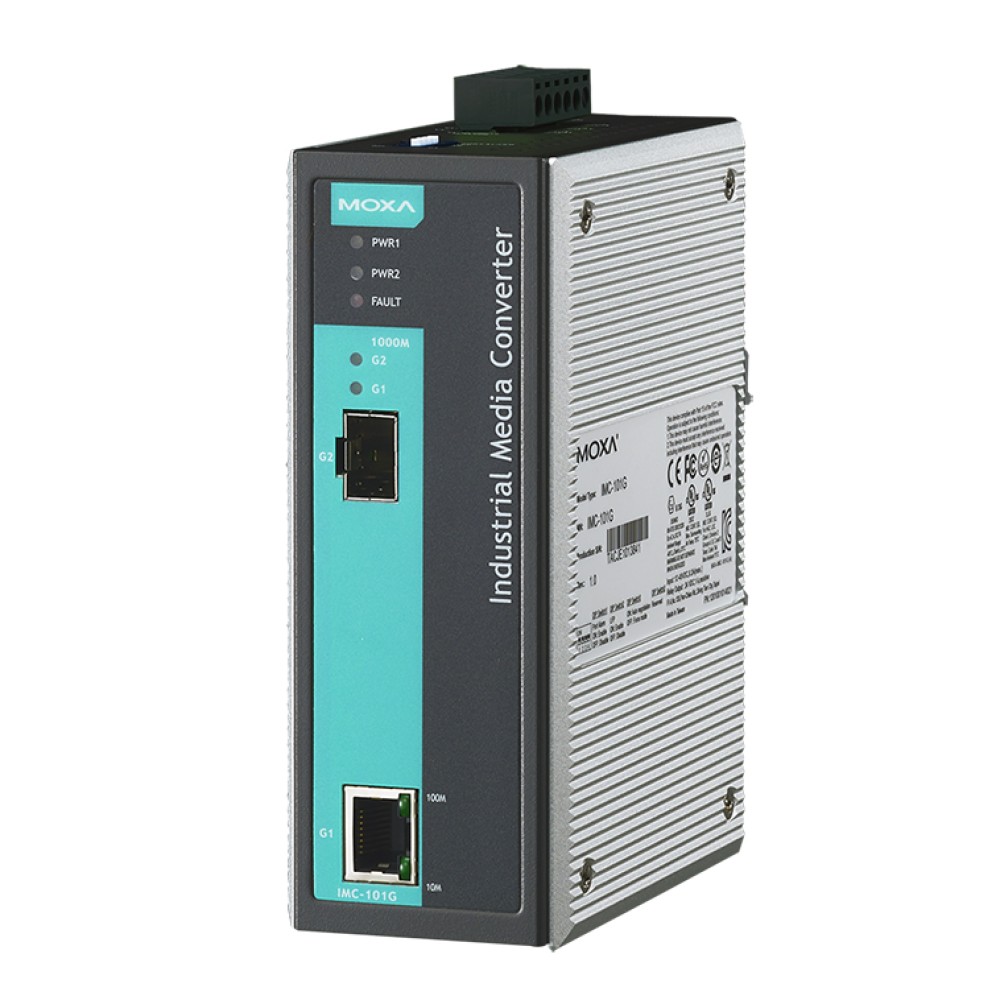

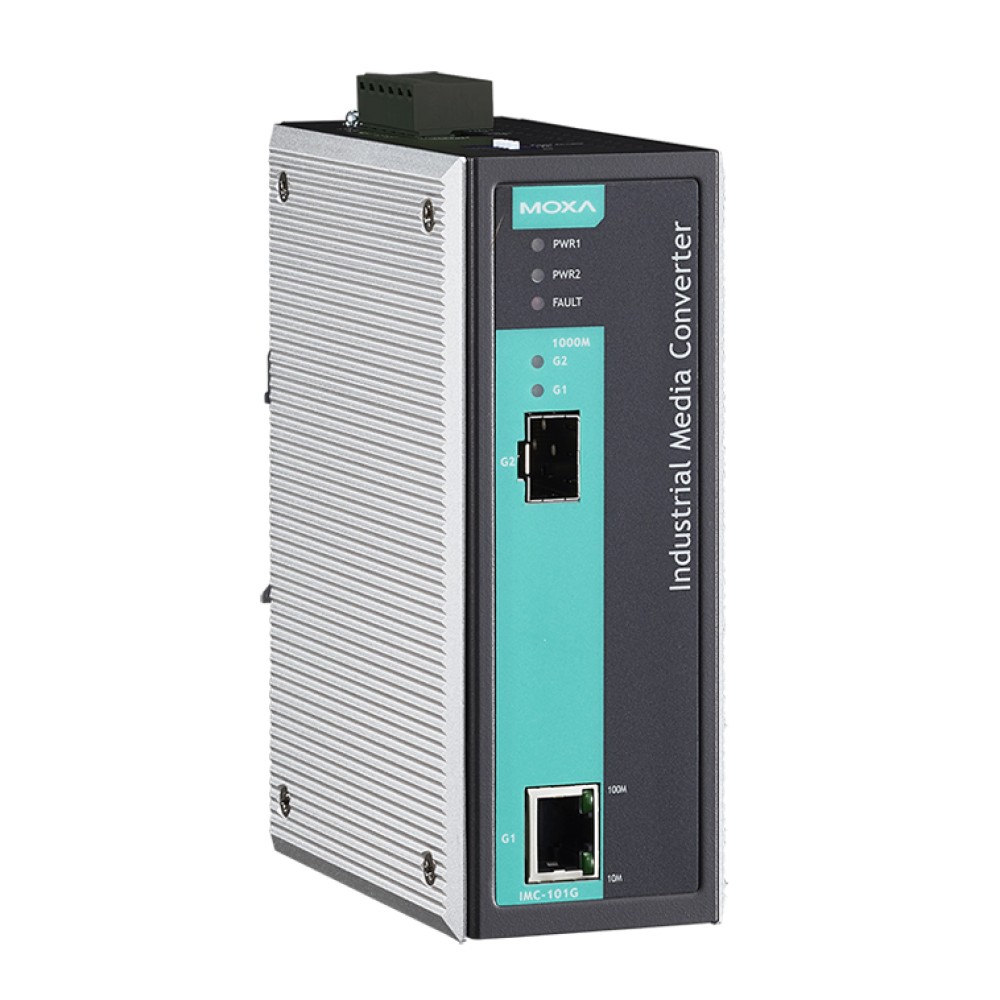

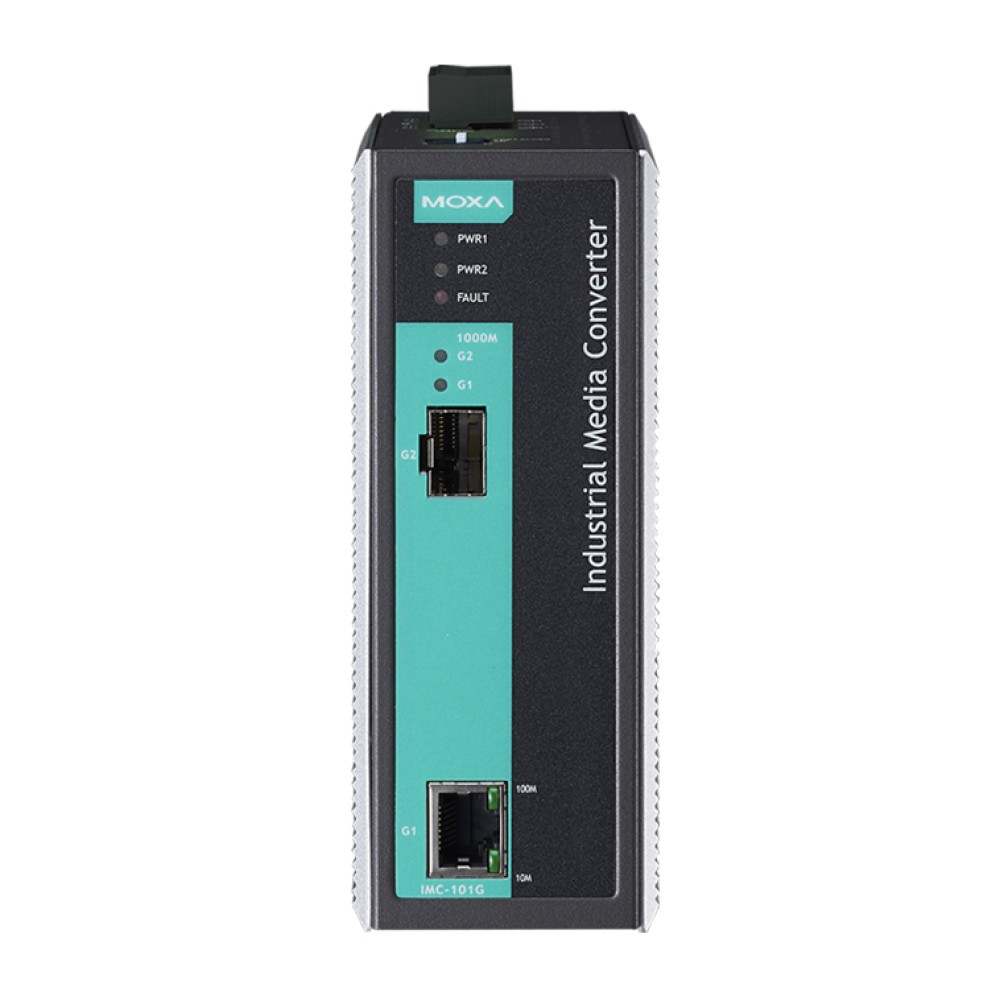

IMC-101G
産業用ギガビットイーサネット⇒ファイバイーサネット・メディアコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100/1000BaseT(X) & 1000BaseSX/LX/LHX/ZX
- リンクフォルト・パススルー(LFP)
- リレー出力による電源故障、ポート切断警報
- リダンダント電源入力
- -40～75℃の広範囲な動作温度(Tモデル)
- ハザードロケーション適応設計(Class1 Div.2/Zone2)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
IMC-101G 産業用ギガビットメディアコンバータは、厳しい産業環境において、信頼性が高く安定した動作を保障するために特別に設計された、10/100/1000BaseT(X)と1000BaseSX/LX/LHX/ZX間の産業グレードのメディアコンバージョンを提供します。
IMC-101Gの、信頼性のある産業デザイン設計は、産業オートメーションアプリケーションの連続的なオペレーションを実行させることができます。IMC-101G ギガビットメディアコンバータは、ネットワークの損害と損失を防ぐリレー警報出力をサポートしています。IMC-101Gシリーズは、標準動作温度 0～60℃と、ワイド動作温度 -40～75℃の、2種類のモデルがあります。IMC-101Gは、100％のバーンインテストを得て出荷されます。
| テクノロジ | |
| 規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X), 100BaseFX IEEE 802.3ab : 1000BaseT(X) IEEE 802.3z : 1000BaseSX/LSX/LX/LH/LHX/ZX/E2X |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100/1000BaseT(X) |
| 光ファイバポート | 1000BaseSFPスロット |
| LED表示 | PWR1, PWR2, FAULT, 10/100M(TPポート), 1000M (TPおよびファイバポート) |
| ディップスイッチ | ポート切断警報マスク, リンクフォルトパススルー, SFP Auto/Force |
| アラーム接点 | 1 リレー出力, 電流容量 1A＠24VDC |
| 筐体仕様 | |
| ケース | メタル、IP30保護 |
| 重さ | 630g |
| サイズ | 53.6×135×105mm(W×H×D) |
| 取付方法 | DINレール または ウォールマウント(オプションキット) |
| 環境 | |
| 環境動作温度 |
標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 45VDC 冗長入力 |
| 入力電流 | 最大 220 mA＠45 VDC |
| 接続方法 | リムーバル・ターミナルブロック |
| 過電流保護 | 2.5 A |
| 逆極性保護 | 有り |
| 規格と認証 | |
| 安全 | UL508 |
| ハザートロケーション | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nC nL IIC T4, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 2 kV; Signal: 2 kV EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 610 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF (平均故障時間) | |
| 時間 | 500,540 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| IMC-101G | 産業用 10/100/1000BaseT(X)－1000BaseSX/LX/LHX/ZX メディアコンバータ 標準動作温度モデル (0～60℃) |
|---|
SFP-1Gモジュール
| SFP-1GSXLC | SFPモジュール 1 1000BaseSXポート LCコネクタ 伝送距離 0.5km 動作温度 0～60℃ |
|---|---|
| SFP-1GSXLC-T | SFPモジュール 1 1000BaseSXポート LCコネクタ 伝送距離 0.5km 動作温度 -20～75℃ |
| SFP-1GLXLC | SFPモジュール 1 1000BaseLXポート LCコネクタ 伝送距離 10km 動作温度 0～60℃ |
| SFP-1GLXLC-T | SFPモジュール 1 1000BaseLXポート LCコネクタ 伝送距離 10km 動作温度 -40～85℃ |
| SFP-1GLHXLC | SFPモジュール 1 1000BaseLHXポート LCコネクタ 伝送距離 40km 動作温度 0～60℃ |
| SFP-1GLHXLC-T | SFPモジュール 1 1000BaseLHXポート LCコネクタ 伝送距離 40km 動作温度 -40～85℃ |
| SFP-1GZXLC | SFPモジュール 1 1000BaseZXポート LCコネクタ 伝送距離 80km 動作温度 0～60℃ |
| SFP-1GZXLC-T | SFPモジュール 1 1000BaseZXポート LCコネクタ 伝送距離 80km 動作温度 -40～85℃ |
オプショナルアクセサリ
| DINレール電源 | ||
| DR-4524 | 45W/2A DINレール 24VDC電源 ユニバーサル 85～264VAC または 120～370VDC 入力 動作温度：-10～50℃ | |
|---|---|---|
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 ユニバーサル 85～264VAC または 120～370VDC 入力 動作温度：-10～60℃ | |
| DR-120-24 | 120W/5A DINレール 24VDC電源 88～132VAC/176～264VAC入力(スイッチ切換) または 240～370VDC 動作温度：-10～60℃ | |
| マウントキット | ||
| WK-46 | ウォールマウントキット | |
| RK-4U | 4U高 19インチラックマウントキット | |
IMC-101Gシリーズ 製品一覧
| IMC-101G | 産業用ギガビットイーサネット⇒ファイバイーサネット・メディアコンバーター |
| IMC-101G-IEX | 産業用ギガビットイーサネット⇒ファイバメディアコンバーター,0～60℃ |
| IMC-101G-T | 産業用ギガビットイーサネット⇒ファイバイーサネット・メディアコンバーター |
| IMC-101G-T-IEX | 産業用ギガビットイーサネット⇒ファイバメディアコンバーター,-40～75℃ |
