IO-Link Master 8-EIP
ファストイーサネットポート×2 および IO-Linkポート×8
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4/8ポートのIO-LinkデバイスをEtherNet/IPまたはModbus TCPネットワークへ接続
- 過酷な環境に対応する堅牢なIP67保護等級の筐体設計、センサ接続部にはM12コネクタを採用
- EtherNet/IPとModbus TCPから同時にIO-Linkデバイスへアクセス可能なマルチリンク機能をサポート
- EtherNet/IPまたはModbus TCP経由でIO-Linkデバイスのプロセス、イベント、サービスデータへのアクセス
- EtherNet/IPのClass1とClass3インターフェースをサポート
- Tag/Fileへの書き込みと読み込みが可能
- 複雑なプログラミングの必要がなく、PLCがIO-LinkのISDUブロックへアクセス可能
- 設定や診断のためのわかりやすいWeb GUI
◦IO-Linkデバイスメーカが提供するIODDファイルでIO-Linkデバイスの管理が可能
◦データストレージ機能により、IO-Linkデバイスが交換された場合にも、交換前のデバイスの値を
リストア可能 - 広い動作温度範囲(4-EIP：0～55℃ / 8-EIP：-25～60℃)をサポート
- 全てのポートにデジタル入力接点を追加
- IO-Link V1.0とV1.1に準拠
- IO-Linkモードの転送レート最大230kをサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

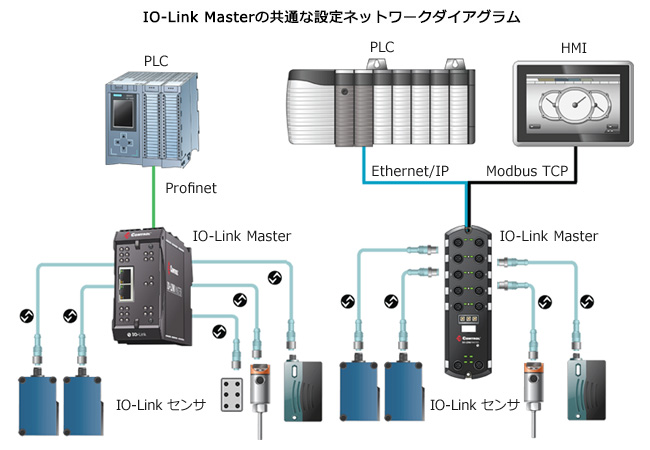

ComtrolのIO-Link Masterは、フィールドにあるセンサと、ポピュラーな産業用プロトコルであるEtherNet/IPやModbus TCPバックボーンとの間を効率的に結合するゲートウェイです。

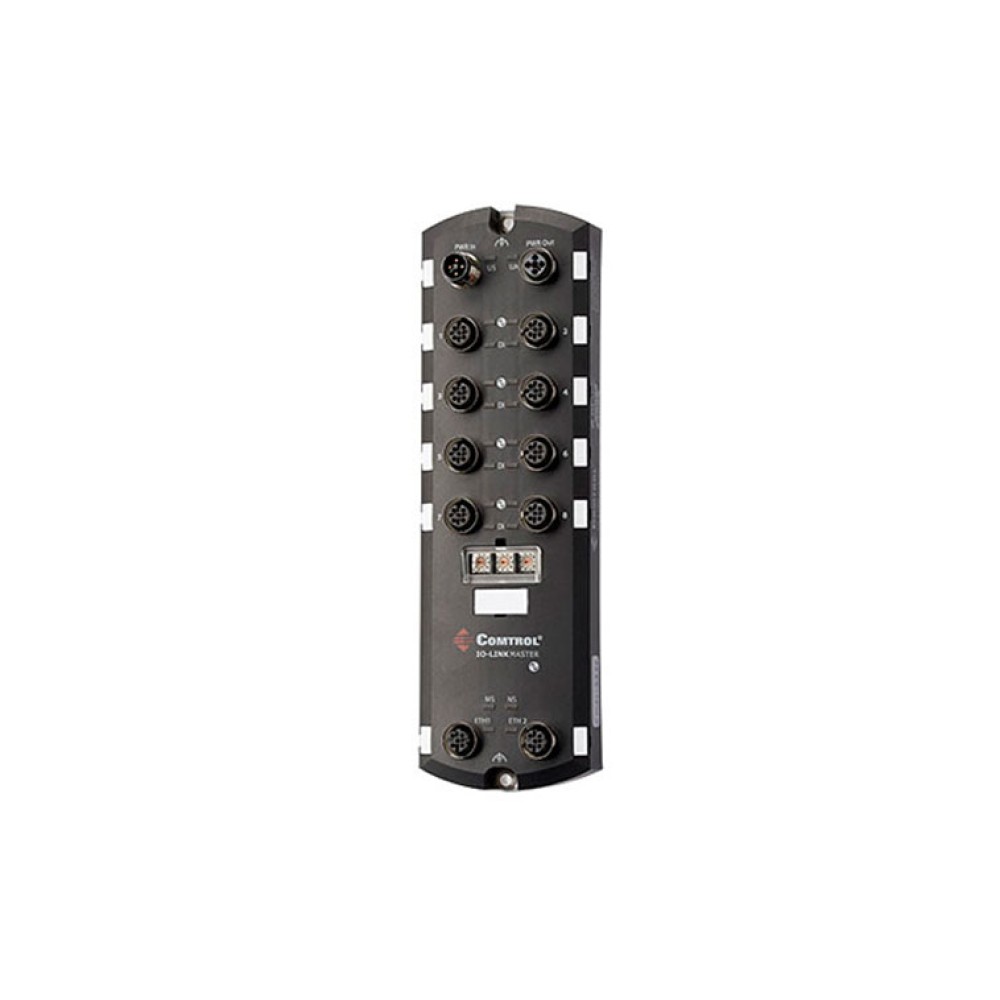

IO-Link Master 8-EIPは、Class A M12コネクタを使ったファストイーサネットポート×2 と IO-Linkポート×8 を搭載した、IP67保護等級のスリムな筐体設計です。
この製品は、産業用グレードのコンポーネントを使用したマシンマウント設計による産業用アプリケーションに最適な、信頼性の高い設計がされています。
IO-Link Masterは、容易にFAネットワークに統合することが可能で、IO-LinkとデジタルIO技術の両方に対応しています。
なぜIO-Link？
IO-Linkは産業界で幅広くサポートされた、パワフルでシンプルなプロトコルです。IO-Linkを使う多くの理由があります。デジタルやアナログセンサを使用している多くの産業現場で、IO-Linkセンサはエンドユーザに重要な詳細情報、容易な設定変更、制御を提供することができます。
自動化システムの設置からオペレーション、オートメーションシステムに至るまで、IO-Linkは、従来のソリューションに比べて明らかに多くの利点を提供することができます。
IO-Linkを動画でご紹介
この動画は、IO-Link通信プロトコルの基本的な内容と導入する際のメリットについて解説しています。
(クリックすると動画紹介ページへ移動します。)
| ハードウェア | |
| ネットワークインターフェース | 10/100BASE-TX |
|---|---|
| エンクロージャ | モールドABS |
| 設置およびグランド方法 | マシンまたはパネルマウント、2ホールM4または#8スクリュー |
| ネットワークプロトコル | EtherNet/IP™、Modbus/TCP(slave) |
| コネクタ | IO-Link×8 イーサネット×2 電源×2 |
| LED表示 | 電源、モジュールステータス、ネットワークステータス、IO-Link、 DI および イーサネットポートステータス |
| サイズ | 212×65×30 mm |
| イーサネットインターフェース仕様 | |
| コネクタタイプ | M12 A-coded、4-pin(F) |
| ポート数 | 8 |
| ケーブルタイプ | ツイストペアケーブル(Cat5以上) |
| IO-Linkインターフェース仕様 | |
| コネクタタイプ | M12、A-coded、5-pin(F) |
| ポート数 | 8 |
| 転送レート | 4.8K (COM1) 38.4K (COM2) 230.4K (COM3) |
| ボーレート認識 | 自動 |
| ケーブル長 | 30m (Max.) |
| デジタル入力 | |
| ポート数 | 8 |
| 入力特性 | IEC 61131-2 Type 1 および Type 3準拠 |
| デジタル出力 | |
| ポート数 | 8 |
| アクチュエータ(センサ) 電流負荷(Max.) |
200mA |
| 過負荷および短絡電流保護 | 有 |
| スイッチング出力 | PNP、NPN |
| 電気的特性 | |
| 電源仕様 | DC入力電圧範囲 20～30VDC 消費電力 2.4W(w/o IO-Linkセンサ) |
| センササプライコネクタ 1～8 (Max.) |
200mA/コネクタ |
| 電源コネクタ | 入力 (1) M12 T-coded、5-pin(M) 出力 (1) M12 T-coded、5-pin(F) |
| 環境 | |
| 温度 | システムOn：-25℃ ～ +60℃ システムOff：-40℃ ～ +70℃ |
| 動作湿度(結露なきこと) | 10％～95％ |
| 保管湿度(結露なきこと) | 10％～95％ |
| 衝撃/振動 | EN60068-2-6 EN60068-2-27 |
| エンクロージャ | IP67 (IEC 60529) |

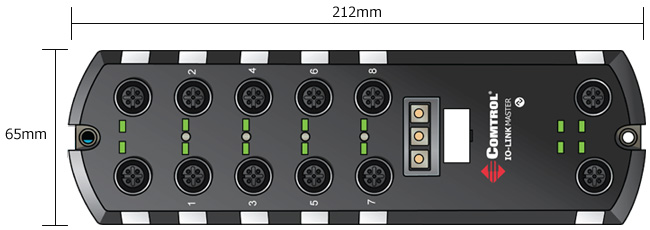

サイズ (単位 = mm)
| IO-Link Master 8-EIP | ファストイーサネットポート×2 および IO-Linkポート×8 |
|---|
