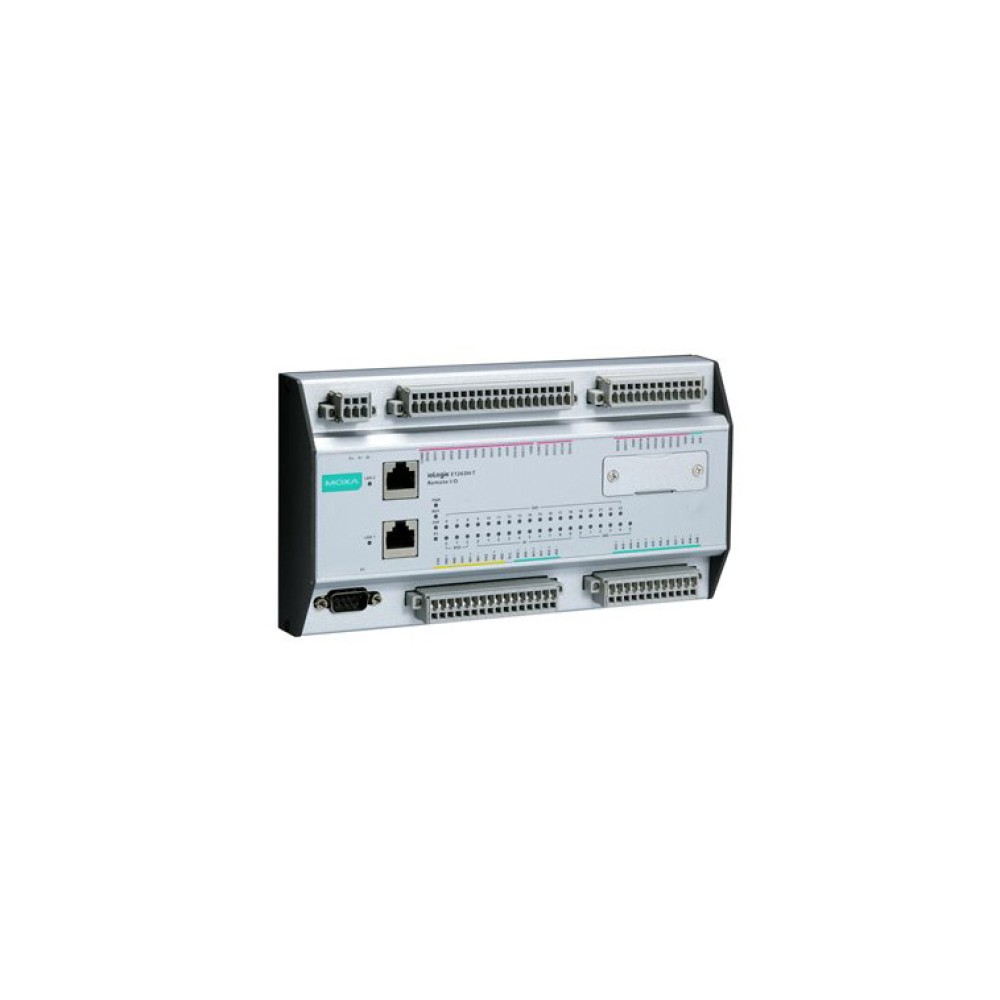

ioLogik E1263H-T
2ポートイーサネットスイッチ,24 DI/O,10 AI,3 RTD,-40～75℃動作温度サポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
スマートI/Oのサクセスストーリー
Moxaは、スマートワールドを創生するための鍵は、広範囲にわたり多様なアプリケーションのためにセンサとコントロールコンピュータ間の重要な接続として提供されるフィールドサイトのデータ収集デバイスにあることを当初から理解していました。Moxaのデータ収集デバイスは、最新の技術を搭載しており、容量、信頼性、柔軟性が世界トップクラスの基準で設計されています。Moxaのデバイスは、より効率的でコスト削減できる方法のデータの受信および処理、コントロールセンターのエンジニアが重要なデータの分析を行うために多くの時間を行うため、さらにシステムのパフォーマンスを最適化するための最良の方法を決定に使われ企業の作業を支援します。Moxaのスマートなデータ収集ソリューションは、冗長機能、危険なロケーションで使用するための認証およびオートメーションシステムの連続稼働を維持するための堅牢な設計が含まれています。Moxaのデバイスは、ファクトリ・オートメーション、輸送オートメーション、ユーティリティオートメーション、ビルディングオートメーション、監視オートメーションを含む極端な環境で動作するするアプリケーションに使用することができます。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
ioPACシリーズグリーンコア製品のアイデンティティは、2014年5月1日から段階的に開始します。製品の移行期間中は、以前のパネル設計を使用した製品を受け取ることができます。
産業界で証明された堅牢な設計
洋上風力発電、メタンハイドレート探索、石油および天然ガス掘削といった沖合環境でのリモートイーサネットI/Oの設置は、真の挑戦といえます。従って、これらの環境で使用するために保護され安全に設計された適切なデバイスを見つけることが重要です。IEC 60945認証を取得したMoxaのioLogik E1200Hシリーズは、このような要求の厳しい産業用アプリケーションに適したデバイスの必要性を満たしています。メタルハウジングのコンパクトなパッケージの堅牢なハードウェアは、苛酷な沖合アプリケーションに必要なIEC 60945の厳しい要求を満たしまた、-40～75℃の温度範囲でのオペレーションを維持し続けることが可能です。

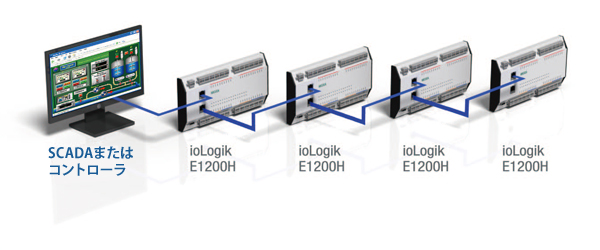

デイジーチェーントポロジにより導入コストを削減
イーサネットスイッチポートが2つ組み込まれたioLogik E1200HリモートイーサネットI/Oは、ケーブル配線を容易にするデイジーチェーントポロジを形成することができます。分散型イーサネットデータ収集アプリケーションにおいては、パネルユニットおよびキャビネットは、多くの場合、スペースが限られたリモートサイトに配置されます。ioLogik E1200Hシリーズのデイジーチェーン機能は、ioLogik E1200Hユニットが直列に互いに、または他の近くのイーサネットデバイスと接続することで劇的にスペースと配線コストを削減することができます。
アプリケーション

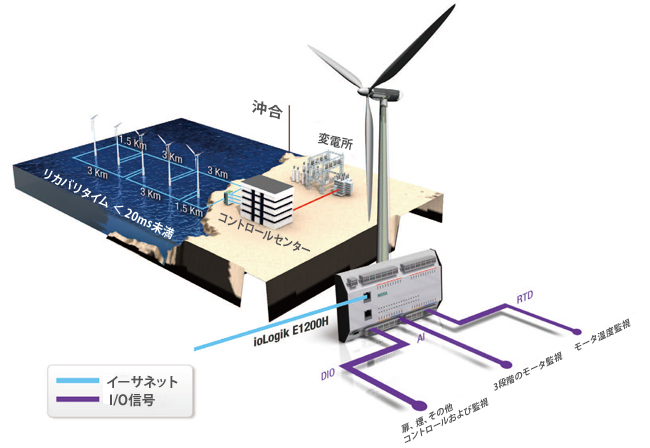

沖合リモート監視
今まで洋上風力発電、メタンハイドレート探索、石油および天然ガス掘削といった沖合施設に使われる堅牢なリモートイーサネットI/Oデバイスを見たことがありますか？それは、極端な気象条件、ワイド温度変化および危険な環境で使用に耐える機能を有する必要があります。最も厳しい要求を満たす堅牢な設計がされたMoxaのioLogik E1200Hを使用すれば沖合アプリケーションで信頼性、一貫性および安全性のあるリモートデータ収集を保証します。
共通仕様
| LAN | |
| イーサネット | 2 × 10/100 Mbpsスイッチポート、RJ45 |
|---|---|
| 保護 | 1.5 kV 電磁アイソレーション |
| プロトコル | Modbus/TCP、TCP/IP、UDP、DHCP、Bootp、HTTP |
| 電源 | |
| 電源入力 | 24 VDCノーマル、12～48 VDC |
| メカニカル | |
| ケーブル | I/Oケーブル max. 14 AWG |
| 取付 | DINレール (標準)、ウォール (オプションキット使用) |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMI | EN 61000-3-2; EN 61000-3-3; EN 61000-6-4; FCC Part 15、Subpart B、Class A |
| EMS | EN 55024、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8、EN 61000-4-11、EN 61000-6-2 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| グリーン製品 | RoHS、CRoHS、WEEE |
最新のMoxa webサイトを確認してください | |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| シリアル通信 | |
| インターフェース | 1 × RS-232C/422/485、ソフトウェアセレクタブル、9ピンD-Sub(M) |
| シリアルライン保護 | 4/8 kV ESD (全信号) |
| シリアル通信パラメータ | |
| パリティ | None |
| データビット | 8 |
| ストップビット | 1 |
| フロー制御 | None |
| ボーレート | 2400、4800、9600、19200、38400、57600、115200 bps |
| プロトコル | Modbus/RTU |
E1263H仕様
| 入力および出力 | |
| アナログ入力 | 10チャネル |
|---|---|
| RTD入力 | 3チャネル |
| コンフィギュラブルDIO | 24チャネル |
| アイソレーション | 3K VDC または 2K Vrms |
| アナログ入力 | |
| タイプ | 差動入力 |
| 分解能 | 16 bits |
| I/Oモード | 電圧/電流 |
| 入力レンジ | 0～10 V、0～20 mA、4～20 mA |
| 精度 |
|
| サンプリングレート（全チャネル） | 12 サンプル/sec |
| 入力インペーダンス | 10M ohms (最小) |
| 電流入力用ビルトイン抵抗 | 120 ohms |
| ディジタル入力 | |
| センサータイプ | ウェットコンタクト (NPNまたはPNP)、ドライコンタクト |
| I/Oモード | DIまたはイベントカウンタ (チャネル 0?7) |
| ドライコンタクト |
|
| ウェットコンタクト (DI to GND) |
|
| コモンタイプ |
|
| カウンター周波数 | 250 Hz |
| ディジタルフィルタリング タイム間隔 | ソフトウェアセレクタブル |
| RTD入力 | |
| 入力タイプ |
|
| サンプリングレート | 12 サンプル/sec (全チャネル) |
| 分解能 | 0.5℃ |
| 精度 |
|
| 入力インピーダンス | 625K ohms |
| ディジタル出力 | |
| タイプ | Sink |
| I/Oモード | DO または パルス出力 (チャネル 0?7) |
| パルス出力周波数 | 500 Hz |
| 過電圧保護 | 45 VDC |
| 過電流保護 | 2.6 A (4チャネル @ 650 mA) |
| 過温度シャットダウン | 175℃ (typical)、150℃ (min.) |
| 出力電流 | 200 mA/チャネル |
| 電源 | |
| 電源入力 | 24 VDCノーマル、12～48 VDC |
| 電力消費量 | 315 mA @ 24 VDC |
| メカニカル | |
| サイズ | 204 × 113 × 36.3 mm |
| 重さ | 945 g |
| ioLogik E1263H-T | 2ポートイーサネットスイッチ 24 DI/O 10 AI および 3 RTD 動作温度：-40～75℃ |
|---|
ioLogik E1200Hシリーズ 製品一覧
| ioLogik E1261H-T | 2ポートイーサネットスイッチ,24 DI/O,10 AI,3 RTD,-40～75℃動作温度サポート |
| ioLogik E1263H-T | 2ポートイーサネットスイッチ,24 DI/O,10 AI,3 RTD,-40～75℃動作温度サポート |
