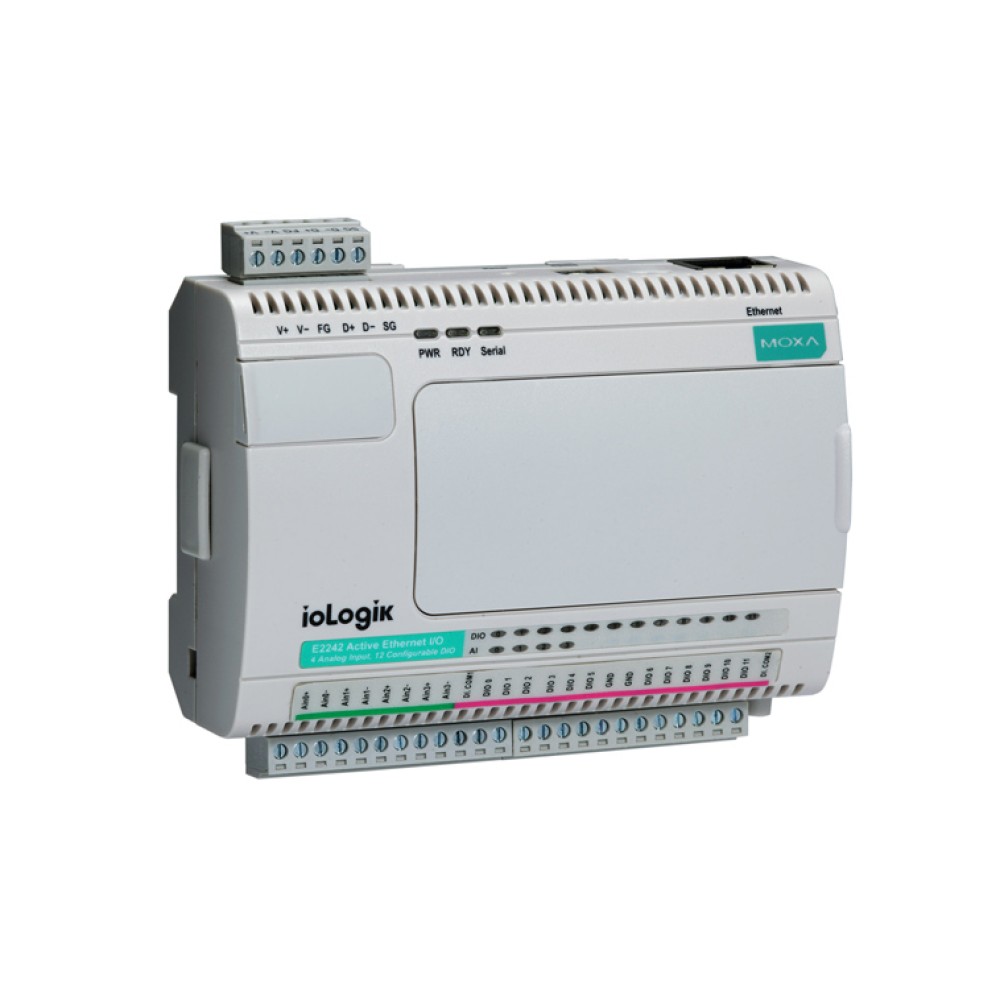

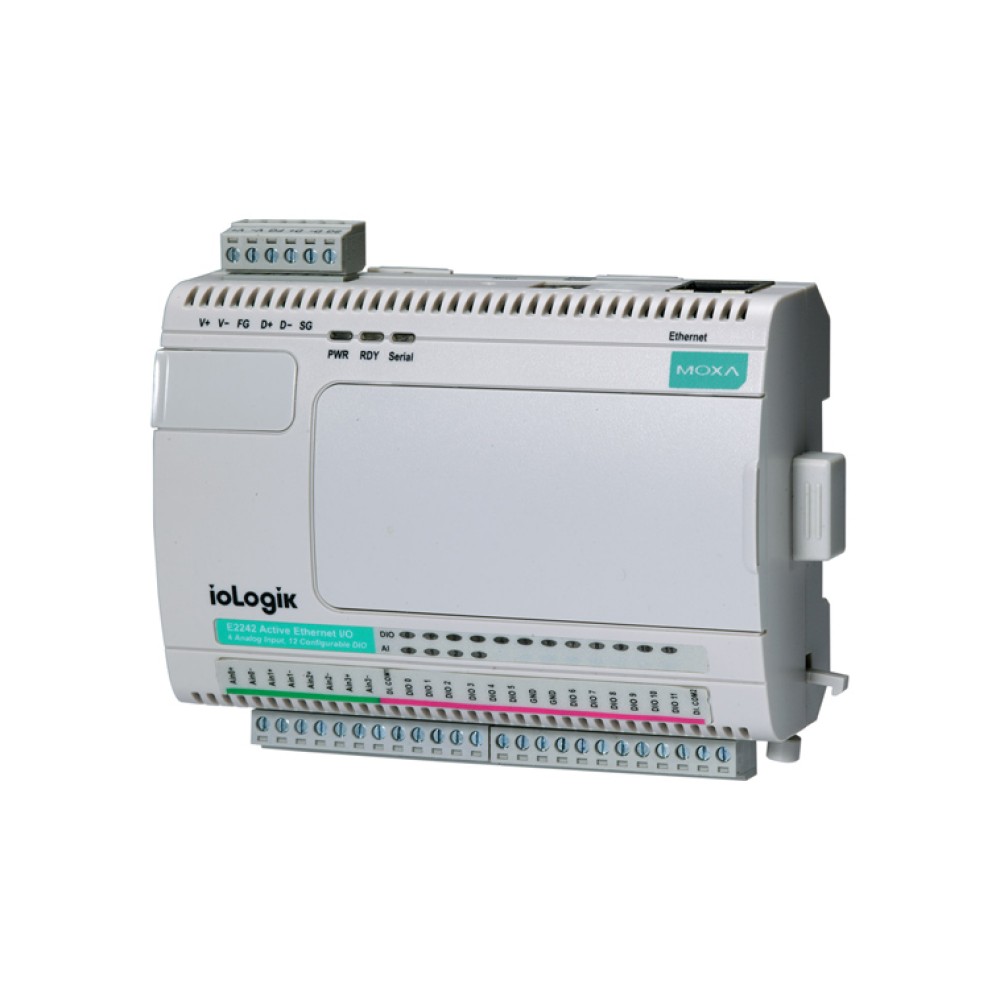

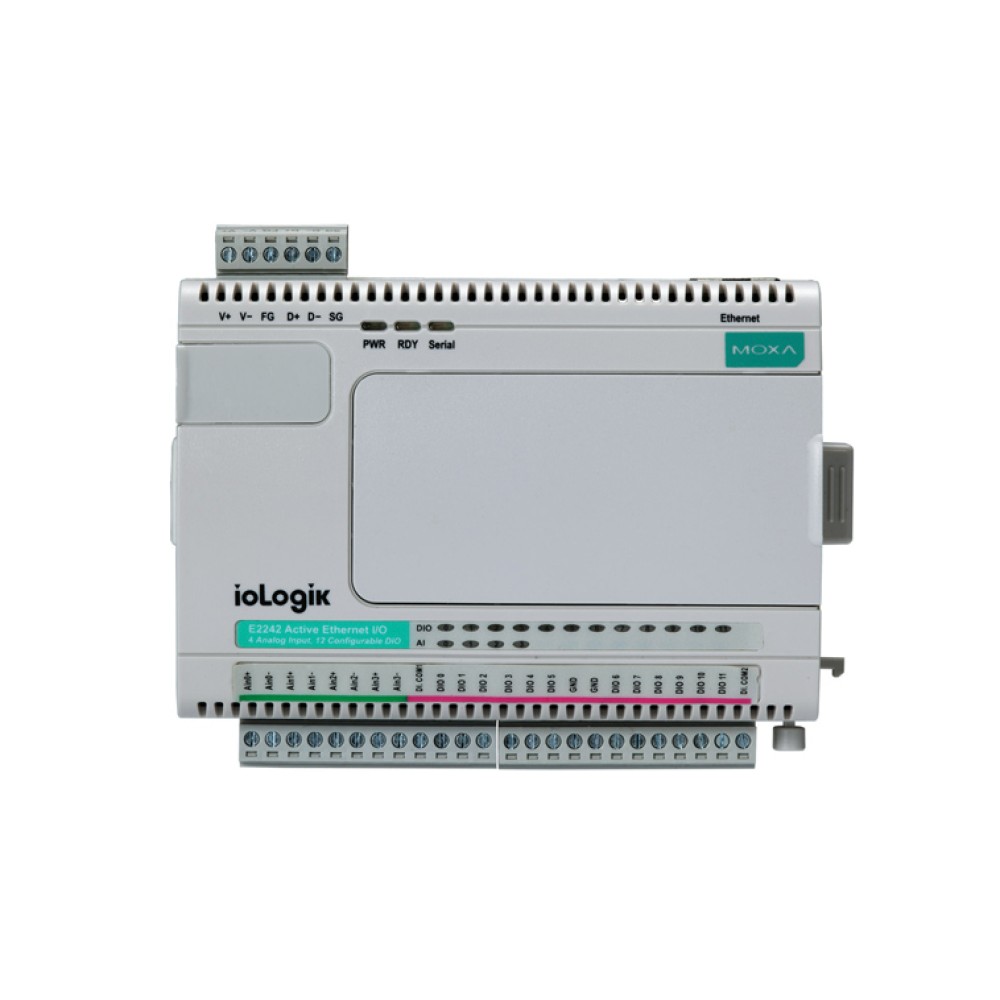

ioLogik E2240-T
スマートイーサネットリモートI/O,Click&Go Logicサポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 特許取得のClick&Go control logicをサポートするフロントエンドインテリジェンス、最大24ルールサポート
- MX-AOPC UA Serverとのアクティブな通信
- ピア・ツー・ピア通信でワイヤリング時間とコストを削減
- SNMP v1/v2c/v3サポート
- Webブラウザーを介したフレンドリーなコンフィギュレーション
- Windows または LinuxのためのMXIO libraryによりI/Oマネージメントの簡素化
- -40～75℃の環境で使用できるワイド動作温度モデルの提供可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MoxaのioLogik E2200シリーズイーサネットリモートI/Oは、プロアクティブなイベントベースのレポートを使用してI/OデバイスをコントロールできるClick&Goプログラミングインターフェースを備えたPCベースのデータ収集およびコンロールデバイスです。自動でデータをポーリングしなければならない従来のPLCとは異なり、MoxaのioLogik E2200シリーズは、MX-AOPC UA Serverとペアになると、ステートの変化や設定されたイベントが発生した場合にのみサーバにプッシュされるアクティブメッセージングを使用してSCADAシステムと通信します。さらに、ioLogik E2200 は、NMS (Network Management System) を使用した通信とコントールのためのSNMPを備えているためITプロフェッショナルは、構成された仕様に従ってI/Oステータスレポートをプッシュするようにデバイスを構成できます。斬新なPCベースの監視を行うこのreport-by-exceptionアプローチは、従来のポーリング方法より比べてはるかに少ない帯域幅で済みます。
PCフリーアラームおよびコントロールインテリジェンス
このデバイスは、シンプルでありながらパワフルなClick&Go™ テクノロジーをサポートし、email、TCP/UDP、またはSNMPトラップを介して配信されるイベントドリブンレポートおよびアラームを設定し、タイムスタンプ付のステータス更新をリアルタイムで配信するための強力で効果的なツールを提供します。
組込みのClick&Go™ インテリジェンスを備えたこのデバイスは、PCコントローラを必要とせずに、シンプルな入力トリガと組み合わせたシンプルな出力を構成できます。 これによりユーザが指定した条件に従ってI/Oイベントを自動的にリポートする構成が可能です。
イーサネットデバイスマネージメントのためのSNMP
SNMPを使用することにより、ITエンジニアは、特定のI/Oイベントに対するアラーム (トラップ) を配信するためにデバイスの設定またはI/Oレジスタに直接、読み込みまたは書き込みを行うためにデバイスを使用できます。最強のセキュリティを確保するためにデバイスは、認証と暗号化を備えたSNMPv3を備えています。MoxaのSNMP対応I/Oを使用するとITプロフェッショナルであってもイーサネットバックボーンを介して産業用センサとサーボを容易に統合でき、その強力なネットワークマネージメントツールを使用して環境監視、テレコミュニケーション、電力、生産と配送、そして輸送を含む幅広い産業用アプリケーションに最適です。
イベントとアラームのためのプッシュテクノロジー
MX-AOPC UA Serverと併用するとデバイスは、ステートおよび/または変化やイベントをSCADAシステムに伝える際にアクティブなプッシュ通信を使用することができます。ポーリングシステムとは異なり、SCADAシステムとの通信にプッシュアーキテクチャを使用する場合、メッセージはステートの変化または設定されたイベントが発生したときにのみ配信されるため、転送する必要があるデータの精度が高くなり、データ量が少なくなります。
| 制御ロジック | |
| 言語 | Click&Go |
|---|---|
| 入力/出力インターフェース | |
| アナログ入力チャネル | ioLogik E2240 モデル：8 ioLogik E2242 モデル：4 |
| アナログ出力チャネル | ioLogik E2241 モデル：2 |
| 構成可能DIOチャネル (ソフトウェアによる) | ioLogik E2212 モデル：4 ioLogik E2242 モデル：12 |
| デジタル入力チャネル | ioLogik E2210 モデル：12 ioLogik E2212 モデル：8 ioLogik E1214 モデル：6 |
| デジタル出力チャネル | ioLogik E2210/E2212 モデル：8 ioLogik E2260/E2262 モデル：4 |
| アイソレーション | 3k VDC または 2k Vrms |
| リレイチャネル | ioLogik E2214 モデル：6 |
| RTDチャネル | ioLogik E2260 モデル：6 |
| サーモカップルチャネル | ioLogik E2262 モデル：8 |
| ボタン | リセットボタン |
| ロータリスイッチ | 0～9 |
| デジタル入力 | |
| コネクタ | スクリュータイプEuroblockターミナル |
| カウンター周波数 | 900 Hz |
| デジタルフィルタリングタイム間隔 | ソフトウェア設定可能 |
| ドライ接点 | On：short to GND Off：open |
| I/Oモード | DI または イベントカウンタ |
| COMあたりのポイント | ioLogik E2210 モデル：12チャネル ioLogik E2212/E2242 モデル：6チャネル ioLogik E2214 モデル：3チャネル |
| センサータイプ | ioLogik E2210 モデル：ドライ接点 および ウェット接点 (NPN) ioLogik E2212/E2214/E2242 モデル：ドライ接点 および ウェット接点 (NPN または PNP) |
| ウェット接点 (DI to COM) | On：0～3 VDC Off：10～30 VDC |
| デジタル出力 | |
| コネクタ | スクリュータイプEuroblockターミナル |
| 電流定格 | 200 mA |
| I/Oモード | DO または パルス出力 |
| I/Oタイプ | Sink |
| 過電流保護 | チャネル当たり0.65 A @ 25℃ |
| 過温度シャットダウン | 175℃ (min.) |
| 過電圧保護 | 45 VDC (typical) |
| パルス出力周波数 | 1 kHz |
| DIO出力漏洩電流 | 4.0 mA @ 24 VDC |
| リレイ | |
| コネクタ | スクリュータイプEuroblockターミナル |
| 接点電流定格 | インダクティブ負荷：2 A @ 30 VDC, 250 VAC, 110 VAC 接点抵抗 5A @ 30 VDC, 250 VAC, 110 VAC |
| 接点抵抗 | 100 milli-ohms (max.) |
| 電気的耐久性 | 100,000運用 @ 5 A抵抗負荷 |
| 初期絶縁抵抗 | 1,000 mega-ohms (min.) @ 500 VDC |
| 機械的耐久性 | 1,000,000運用 |
| 最小許容負荷 | 1 A @ 5 VDC |
| パルス出力周波数 | 0.3 Hz @ 定格負荷 (max.) |
| タイプ | Form A (N.O.) 電源リレイ |
| I/O Mode | 23/5000リレイ または パルス出力 |
| Note | 周囲湿度は、5～95% (結露がないこと)。 リレイは、0℃以下の高結露環境で動作すると誤動作する可能性があります。 |
| アナログ入力 | |
| 精度 | ioLogik E2240/E2242： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ioLogik E2240-T/E2242-T： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ±0.5% FSR @ -40～75℃ |
| コネクタ | スクリュータイプEuroblockターミナル |
| I/O モード | 電圧/電流 |
| I/Oタイプ | ディファレンシャル |
| 入力インピーダンス | ioLogik E2240 モデル：90 kilo-ohms (min.) ioLogik E2242 モデル：200 kilo-ohms (min.) |
| 入力範囲 | ioLogik E2240 モデル：±150 mV, ±500 mV, ±5 V, ±10 V,0～20 mA, 4～20 mA ioLogik E2242 モデル：±150 mV, 0 to 150 mV, ±500 mV, 0～500 mV,±5 V, 0～5 V, ±10 V, 0～10 V, 0～20 mA, 4～20 mA |
| 分解能 | 16 bits |
| サンプリングレート | ioLogik E2240： オールチャネル：電圧あたり10サンプル/秒；電流あたり6サンプル/秒 チャネルあたり：電圧あたり1.25サンプル/秒；電流あたり0.75サンプル/秒 シングルチャネル：電圧あたり1.25サンプル/秒；電流あたり0.75サンプル/秒 ioLogik E2242： オールチャネル：32サンプル/秒 チャネルあたり：8サンプル/秒 シングルチャネル：100サンプル/秒 |
| 電流入力用内蔵抵抗 | 120Ω |
| 過電圧保護 | -25～+30 VDC (電源 on) -35～+35 VDC (電源 off) |
| アナログ出力 | |
| 精度 | ioLogik E2240： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ioLogik E2240-T： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ±0.5% FSR @ -40～75℃ |
| 出力範囲 | 0～10 VDC 4～20 mA |
| 分解能 | 12-bit |
| ロード (現在のモード) | 内部電源：250オーム (最大) |
| RTD | |
| 精度 | ioLogik E2260： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ioLogik E2260-T： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ±0.5% FSR @ -40～75℃ |
| コネクタ | スクリュータイプEuroblockターミナル |
| 入力コネクション | 2線 または 3線 |
| 入力インピーダンス | 625 kilo-ohms (min.) |
| センサータイプ | JPT100, JPT200, JPT500 (-200～640℃) JPT1000 (-200～350℃) NI100, NI200, NI500 (-60～250℃) NI1000 (-60150℃) NI120 (-80～260℃) PT1000 (-200～350℃) PT50, PT100, PT200, PT500 (-200～850℃) 抵抗 310, 620, 1250, 2200 ohms |
| 分解能 | 0.1℃ または 0.1 ohms |
| サンプリングレート | すべてのチャネル：12サンプル/秒 チャネルあたり：2サンプル/秒 |
| サーモカップル | |
| ミリボルト精度 | ioLogik E2262： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ioLogik E2262-T： ±0.1% FSR @ 25℃ ±0.3% FSR @ -10～60℃ ±0.5% FSR @ -40～75℃ |
| TC精度 | Types J, T, E, S, B：±5℃ Types K, R, N：±8℃ |
| CJC精度 | ±0.5℃ @ 25℃ ±1.5℃ @ -40～75℃ |
| コネクタ | スクリュータイプEuroblockターミナル |
| 入力インピーダンス | 1 mega-ohms (min.) |
| ミリボルトタイプ | ±19.532 mV ±39.062 mV ±78.126 mV 障害 および 過電圧保護：-35～+35 VDC (電源 Off) -25～+30 VDC (電源 On) |
| 分解能 | 16 bits |
| サンプリングレート | すべてのチャネル：12サンプル/秒 チャネルあたり：1.5サンプル/秒 |
| センサータイプ | J, K, T, E, R, S, B, N |
| LEDインターフェース | |
| LED表示 | PWR, RDY, Serial, I/O Status |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 1 |
| 磁気絶縁保護 | 1.5 kV (内蔵) |
| イーサネットソフトウェア機能 | |
| コンフィギュレーションオプション | Web Console (HTTP), Windows Utility (ioAdmin) |
| 産業用プロトコル | CGI commands, Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library, SNMPv1 Trap, SNMPv1/v2c/v3 |
| マネージメント | BOOTP, IPv4, SMTP, DHCP Client, HTTP, TCP/IP |
| MIB | デバイスセッティングMIB |
| タイムマネージメント | SNTP |
| Modbus TCP | |
| ファンクションサポート | 1, 2, 3, 4, 5, 6, 15, 16 |
| モード | Server |
| シリアルインターフェース | |
| コネクタ | ターミナルブロック |
| シリアル規格 | RS-485 |
| ポート数 | 1 |
| ボーレート | 1200 bps～115.2 kbps |
| パリティ | None |
| データビット | 8 |
| ストップビット | 1 |
| フロー制御 | None |
| シリアル信号 | |
| RS-485-2線 | Data+, Data-, GND |
| シリアルソフトウェア機能 | |
| 産業用プロトコル | Modbus RTU server (Client) |
| 電源パラメータ | |
| 電源コネクタ | スクリュータイプEuroblockターミナル |
| 電源入力数 | 1 |
| 入力電圧 | 12～36 VDC |
| 電力消費量 | ioLogik E2210 モデル：202 mA @ 24 VDC ioLogik E2212 モデル：136 mA @ 24 VDC ioLogik E2214 モデル：170 mA @ 24 VDC ioLogik E2240 モデル：198 mA @ 24 VDC ioLogik E2242 モデル：178 mA @ 24 VDC ioLogik E2260 モデル：95 mA @ 24 VDC ioLogik E2262 モデル：160 mA @ 24 VDC |
| メカニカル | |
| サイズ | 115 × 79 × 45.6 mm |
| 重量 | 250 g |
| 設置 | DINレール取り付け, ウオール取り付け |
| ワイヤリング | I/O ケーブル, 16～26 AWG 電源ケーブル, 16～26 AWG |
| 筐体 | プラスチック |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 2000 m |
| 規格 および 認証 | |
| 落下 | IEC 60068-2-32 |
| EMC | EN 61000-6-2/-6-4 |
| 安全 | UL 508 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：Contact：4 kV；Air：8 kV IEC 61000-4-3 RS：80 MHz to 1 GHz：10 V/m IEC 61000-4-4 EFT：Power：2 kV；Signal：1 kV IEC 61000-4-5 Surge：Power：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | ioLogik E2210シリーズ：213,673時間 ioLogik E2212シリーズ：217,722時間 ioLogik E2214シリーズ：307,329時間 ioLogik E2240シリーズ：155,941時間 ioLogik E2242シリーズ：204,391時間 ioLogik E2260シリーズ：327,282時間 ioLogik E2262シリーズ：341,063時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | ioLogik E2214：2年 電源リレーの寿命は限られているため、このコンポーネントを使用する製品は、2年間の保証の対象となります。 ioLogik E2210/E2212/E2240/E2242/E2260/E2262シリーズ：5年間 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| ioLogik E2240-T | 入力/出力インターフェース：8 × AI, 2 × AO アナログ入力範囲：±150 mV, ±500 mV, ±5 V, ±10V, 0-20 mA, 4-20 mA 動作温度：-40 ～ 75℃ |
|---|
アクセス (別売り)
| ソフトウェア | |
| MX-AOPC UA Server | OPC UA serverソフトウェア (fieldbusをOPC UA規格に変換) |
|---|---|
