ioLogik E4200
モジュラーリモートI/O
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- バックプレーンなしでI/O拡張
- MX-AOPC UA Serverとのアクティブな通信
- SNMP v1/v2cサポート
- モジュラーioAdmin utilityで容易なコンフィギュレーション
- Webブラウザ経由でフレンドリーな設定
- Windows または Linux のためのMXIO libraryを使用してI/Oマネージメントを簡素化
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ioLogik 4000シリーズは、水処理システム、給水システム、廃水処理システム、電力監視システムなどに使用されるリモート監視および警報システムに適しています。これらの種類のアプリケーションには、より多くのI/Oポイントと温度センサ、ガス検出器、水質検出器などの様々なI/Oタイプが必要です。これらすべてがioLogik 4000シリーズでサポートされるI/O機能の多様な組み合わせで実現できます。

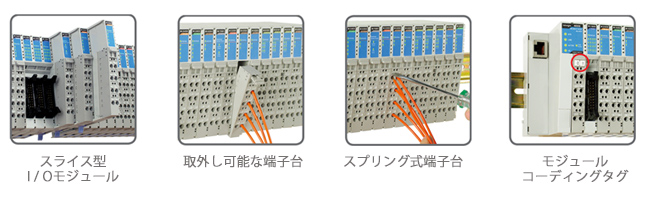

スライスフォームファクタと柔軟なI/Oのバリエーション
ioLogik 4000シリーズの独自のモジュラー構造は、モジュールの様々な組み合わせを可能とし、幅広いリモートオートメーションアプリケーションのニーズに応えるI/Oモジュールのベストの組み合わせを実現できます。産業用モジュラーハウジングは、I/Oモジュールをバックプレーンなしでベースユニットに追加できます。ioLogik 4000シリーズは、スペース制限のあるアプリケーションに最適であり、高密度I/Oポイントがより高い柔軟性と拡張性を提供します。モジュールは、温度、圧力、流量、電圧、電流、およびコンタクトクロージャを含むがこれらに限定されない、ほぼすべてのタイプのセンサに接続できます。
メンテナンスが容易
ioLogik 4000シリーズは、取り外し可能なスプリングタイプターミナルブロック (RTB) を採用しているためフィールドでのワイヤリングが楽に実行できます。
| 入力/出力インターフェース | |
| ボタン | リセットボタン |
|---|---|
| コントロール言語 | |
| 言語 | ioLogik E4200：Click&Go, NA-4010/4020/4021：None |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | NA-4010：1 ioLogik E4200：2, 2 MACアドレス |
| イーサネットソフトウェア機能 | |
| コンフィギュレーションオプション | NA-4010/ioLogik E4200：Web Console (HTTP) NA-4010/4020/4021：Windows Utility (ioAdmin) ioLogik E4200：Windows Utility (Modular-ioAdmin) |
| 産業用プロトコル | NA-4010：Modbus TCP Server (Slave), MXIO Library NA-4020/4021：MXIO Library ioLogik E4200：Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library, SNMPv1/v2c, SNMPv1 Trap |
| マネージメント | NA-4010/ioLogik E4200：DHCP Client, HTTP, IPv4, TCP/IP, UDP NA-4010/4020/4021：ioAdmin ioLogik E4200：Modular-ioAdmin |
| シリアルインターフェース | |
| ボーレート | 1200 bps～115.2 kbps |
| コネクタ | NA-4021：DB9/F NA-4020:ターミナルブロック |
| データビット | 7, 8 |
| フロー制御 | NA-4020：ADDC® (automatic data direction control) RS-485用 NA-4021：None |
| ポート数 | 1 |
| パリティ | None, 奇数, 偶数 |
| シリアル規格 | NA-4021：RS-232C NA-4020：RS-485 |
| ストップビット | 1, 2 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-485-2線 | Data+, Data-, GND |
| シリアルソフトウェア機能 | |
| 産業用プロトコル | NA-4020/4021：Modbus RTU Server (Client) |
| DIPスイッチコンフィギュレーション | |
| シリアルインターフェース | ボーレート固定 |
| Modbus TCP | |
| 最大コネクション数 | 8 |
| モード | Client |
| 電源パラメータ | |
| 電源入力数 | 1 |
| システム電源パラメータ | |
| 電源コネクタ | スプリングタイプEuroblockターミナル |
| 電源入力数 | 1 |
| 入力電圧 | 11～28.8 VDC |
| 電力消費量 | NA-4010：60 mA @ 24 VDC NA-4020/4021：70 mA @ 24 VDC ioLogik E4200：175 mA @ 24 VDC |
| フィールド電源パラメータ | |
| 電源コネクタ | スプリングタイプEuroblockターミナル |
| 電源入力数 | 1 |
| 入力電圧 | 11～28.8 VDC |
| フィールド電源コンタクトでの電流 | 10 A (max.) |
| メカニカル | |
| 筐体 | プラスチック |
| サイズ | 45 x 99 x 70 mm |
| 重量 | NA-4010/4020/4021：150 g ioLogik E4200：180 g |
| インストレーション | DINレールマウンティング |
| 環境 | |
| 動作温度 | -10～60℃ |
| 動作温度 (パッケージを含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 2000 m |
| 規格 および 認証 | |
| EMC | EN 55032/24, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:Contact:4 kV; Air:8 kV IEC 61000-4-3 RS:80 MHz to 1 GHz:3 V/m IEC 61000-4-4 EFT:Power:2 kV; Signal:1 kV IEC 61000-4-5 Surge:Power:2 kV; Signal:1 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 PFMF |
| 安全 | UL 508 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | NA-4010：4,739,300時間 NA-4020：4,721,640時間 NA-4021：4,695,360時間 ioLogik E4200：357,000時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 2年 |
| 詳細 | Moxa社 製品保証方針 |

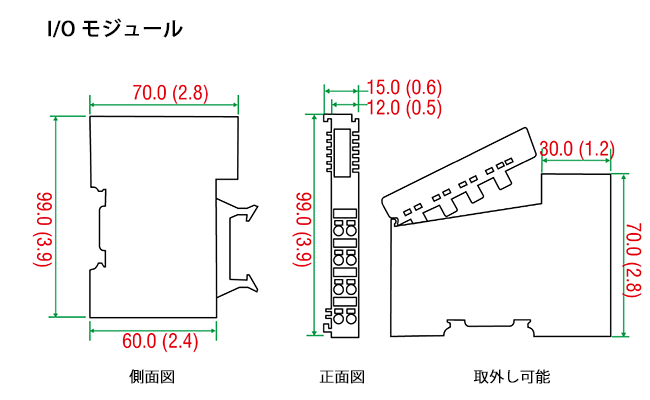

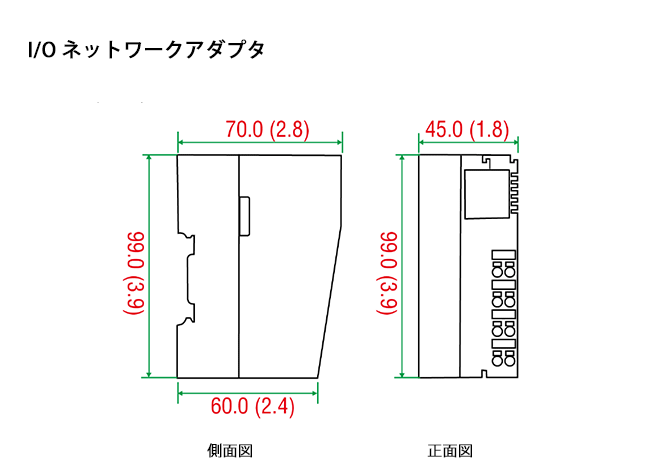

サイズ (単位=mm)
| ioLogik E4200 | コントロールロジック：Click&Go イーサネットインターフェース：2 × RJ45 サポートI/Oモジュール数：16 |
|---|---|
| NA-4010 | イーサネットインターフェース：1 × RJ45 サポートI/Oモジュール数：32 |
| NA-4020 | シリアルインターフェース：RS-485 サポートI/Oモジュール数：32 |
| NA-4021 | シリアルインターフェース：RS-232C サポートI/Oモジュール数：32 |
アクセサリ（別売り）
| I/Oモジュール | |
| M-1450 | ioLogik 4000シリーズの場合：4 DIs 110 VAC |
|---|---|
| M-1451 | ioLogik 4000シリーズの場合：4 DIs 220 VAC |
| M-1600 | ioLogik 4000シリーズの場合：16 DIs 24 VDC sink type |
| M-1601 | ioLogik 4000シリーズの場合：16 DIs 24 VDC source type |
| M-1800 | ioLogik 4000シリーズの場合：8 DIs 24 VDC sink type |
| M-1801 | ioLogik 4000シリーズの場合：8 DIs 24 VDC source type |
| M-2450 | ioLogik 4000シリーズの場合：4 relays 24 VDC/230 VAC 2 A |
| M-2600 | ioLogik 4000シリーズの場合：16 DOs 24 VDC 0.5 A sink type |
| M-2601 | ioLogik 4000シリーズの場合：16 DOs 24 VDC 0.5 A source type |
| M-2800 | ioLogik 4000シリーズの場合：8 DOs 24 VDC 0.5 A sink type |
| M-2801 | ioLogik 4000シリーズの場合：8 DOs 24 VDC 0.5 A source type |
| M-3802 | ioLogik 4000シリーズの場合：8 AIs 4 to 20 mA 12 bits |
| M-3810 | ioLogik 4000シリーズの場合：8 AIs 0 to 10 V 12 bits |
| M-4402 | ioLogik 4000シリーズの場合：4 AOs 4 to 20 mA 12 bits |
| M-4410 | ioLogik 4000シリーズの場合：4 AOs 0 to 10 V 12 bits |
| M-6200 | ioLogik 4000シリーズの場合：2 AIs RTD：PT100 JPT100 |
| M-6201 | ioLogik 4000シリーズの場合：2 AIs TC |
| パワーモジュール | |
| M-7001 | ioLogik 4000シリーズの場合：system power module |
| M-7002 | ioLogik 4000シリーズの場合：field power module |
| M-7804 | ioLogik 4000シリーズの場合：potential distributor module 0 VDC 8 channel |
| M-7805 | ioLogik 4000シリーズの場合：potential distributor module 24 VDC 8 channel |
| ソフトウェア | |
| MX-AOPC UA Server | OPC UA serverソフトウェア (fieldbusをOPC UA規格に変換) |
ioLogik 4000シリーズ 製品一覧
| ioLogik E4200 | モジュラーリモートI/O |
