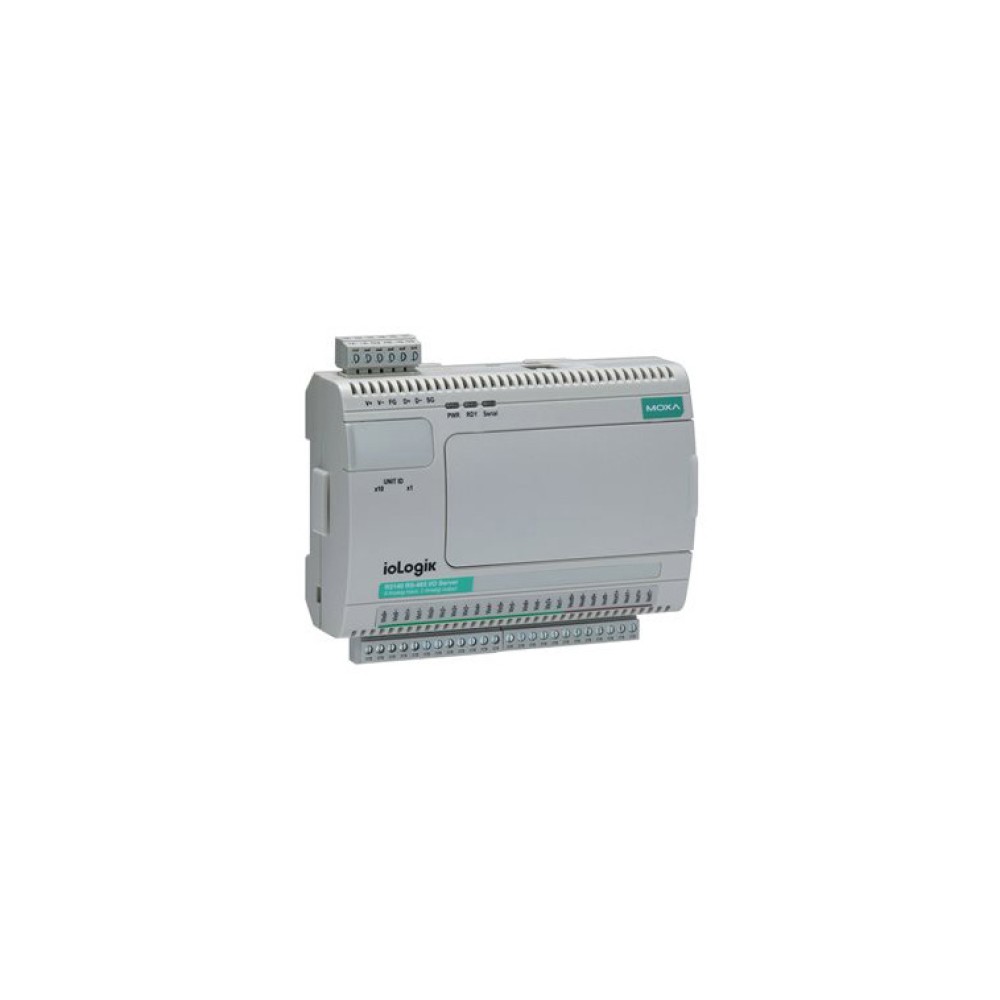

ioLogik R2140
RS-485リモートI/O,8 アナログ入力,2 アナログ出力
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- mV、電圧、ワイヤ断線検出(@4-20mA)用8チャンネルアナログ入力
- 電圧、電流アクチュエータ・コントロール用2チャンネルアナログ出力
- 16ビット分解能アナログ入力、12ビット分解能アナログ出力
- VB、VC++、BCBに対応したクイックプログラミング・ライブラリ
- アナログI/OチャンネルのためのNISTとレーサビリティキャリブレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
RS-485を経由して入力および出力信号をリンク
ioLogik R2000シリーズは、システム・インテグレータが RS-485経由でリモートのデジタルおよびアナログ・デバイスのデータ収集や制御を行えるように開発されました。デジタル・オン/オフ装置には、近接スイッチ、機械的スイッチ、プッシュボタン、光学センサ、LED、光スイッチなどが含まれます。アナログ・デバイスには、pH、誘電率、温度、湿度、圧力、流量、アクチュエータ、バルブなどが含まれます。ioLogik R2000シリーズのサーバは、標準のプロトコルで動作できます。サーバにアクセスするには、SCADAソフトウェアまたはMXIO DLLライブラリが使用できます。
フルレンジのDI/OおよびAI/Oモデル
RS-485は、工業アプリケーションでは、最も一般的なインターフェースです。現在、Moxaは、RS-485インターフェースとアップロード可能機能を搭載した高品質のリモートI/Oサーバの製品ラインを提供しています。
- DI/イベント・カウンタおよびDO/パルス出力モードに対応した多機能デジタルI/O
- mA/mV/電圧モードに対応した多機能アナログI/O
- 過電流および過電圧保護をサポート
- フィールドで正確性と信頼性を確保するPLCグレードI/Oデザイン
- リモート管理によるRS-485ネットワークでファームウェアのアップグレード可能
多機能DI/DOおよびAI/AOチャネルの独立設定
各入力信号は、独立して設定可能でDI/イベント・カウンタ・モードは、デジタル入力、電圧/電流モードではアナログ入力にそれぞれ使用可能です。各デジタル出力は、DOまたはパルス出力モードに独立設定可能です。アナログ入力チャネルは、16ビット分解能で±150mVから±10Vまでの様々な信号に対応しています。アナログ出力チャネルは0～20mAおよび4～20mA @12ビットの分解能をサポートしています。
- mV、電圧、ワイヤ断線検出(@4-20mA)用8チャンネルアナログ入力
- 電圧、電流アクチュエータ・コントロール用2チャンネルアナログ出力
- 16ビット分解能アナログ入力、12ビット分解能アナログ出力
- VB、VC、BCBに対応したクイックプログラミング・ライブラリ
- アナログI/OチャンネルのためのNISTトレーサビリティキャリブレーション
- RS-485経由でファームウェアのアップグレード可能
| シリアル | |
| インタフェース | RS-485(2線式) : Data+、Data-、GND |
|---|---|
| シリアルライン保護 | 全てのシグナルに対し15KV ESD |
| シリアル通信パラメータ | |
| パリティ | なし |
| データビット | 8 |
| ストップビット | 1 |
| フロー制御 | なし |
| スピード | 1200 ～ 115200bps |
| プロトコル | Modbus/RTU |
| ビルトインRTC | Yes |
| 電源 | |
| 電源入力 | 24VDC、12 ～ 48VDC |
| 消費電力 | 195mA @24VDC(平均) |
| フィールド電源 | 24VDC、最大36VDC |
| メカニカル仕様 | |
| ワイヤリング | I/Oケーブル最大14AWG |
| 環境 | |
| 動作温度 | -10 ～ 60℃、5 ～ 95% RH |
| 保管温度 | -40 ～ 85℃、5 ～ 95% RH |
| 衝撃 | IEC60068-2-27 |
| 自由落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| アナログ入力 | |
| 入力 | 8 |
| 分解能 | 16ビット |
| 入力レンジ | ±150mA, ±500mA, ±5V, ±10V, 0 ～ 20mA, 4 ～ 20mA |
| データフォーマット | 16ビットインテガ |
| アキュラシイ | ±0.1%, FSR @25℃, ±0.3%, FSR @-10, 60℃ |
| 光アイソレーション | 3kVDC |
| 入力電流用 | 125Ω |
| ビルトイン抵抗 | 過電圧 プロテクションレンジ：-10 ～ 10V |
| アナログ出力 | |
| 出力 | 2 |
| 分解能 | 12ビット |
| 出力レンジ | 0 ～ 10V, 4 ～ 20mA |
| ドライブ電圧 | 15VDC |
| アキュラシイ | ±0.1%, FSR @25℃, ±0.3%, FSR @-10, 60℃(電流), ±0.2%, FSR @25℃, ±0.4%, FSR @-10, 60℃(電圧), CMR @50/60hz 95dB最小 |
| ゼロドリフト | ±9μV/℃ |
| スパンドラフト | ±25ppm/℃ |
| ロード抵抗 | <250Ω |
| 認定 | |
| EMI | FCC Part15、CISPR(EN55022)Class A |
| EMS | IEC61000-4-2(ESD)、レベル2/3 IEC61000-4-3(RS)、レベル2 IEC61000-4-4(EFT)、レベル2 IEC61000-4-5(Surge)、レベル3 IEC61000-4-6(CS)、レベル2 IEC61000-4-8(PM)、レベル1 IEC61000-4-11(Dip) |
| 安全 | UL 508 |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ピン・アサイン
配線例
| ioLogik R2140 | RS-485リモートI/Oサーバ、8アナログ入力、2アナログ出力 | /tr>
|---|---|
| LDP1602 | LCDディスプレイ・モジュール(16字×2行表示、5ボタン) |
ioLogik R2100シリーズ 製品一覧
| ioLogik R2140 | RS-485リモートI/O,8 アナログ入力,2 アナログ出力 |
