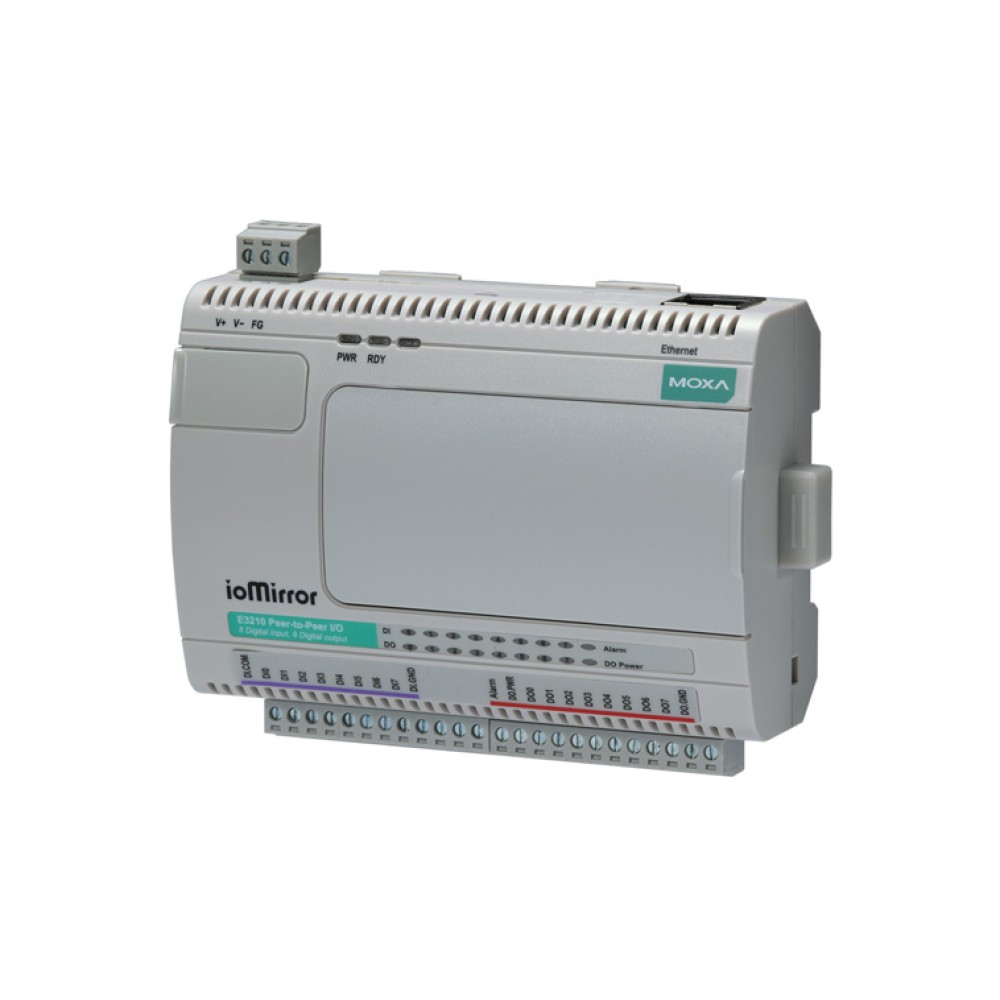

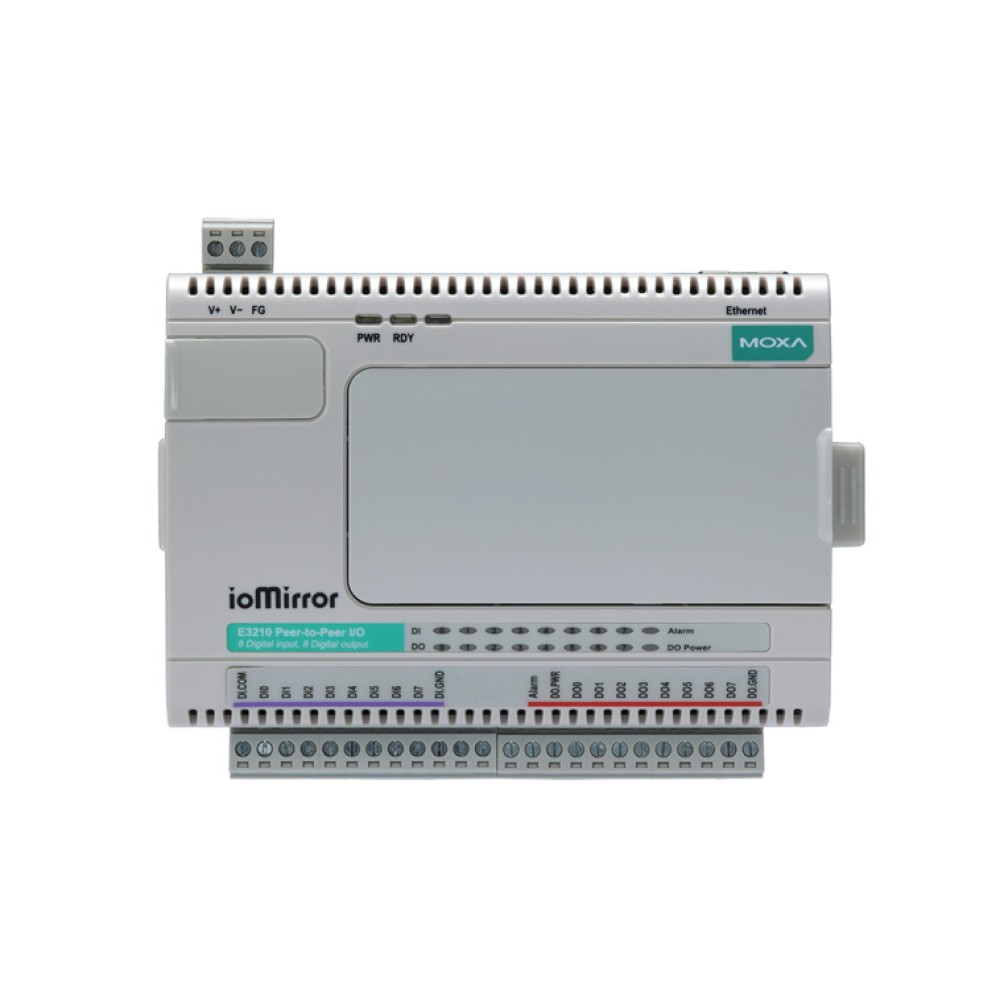

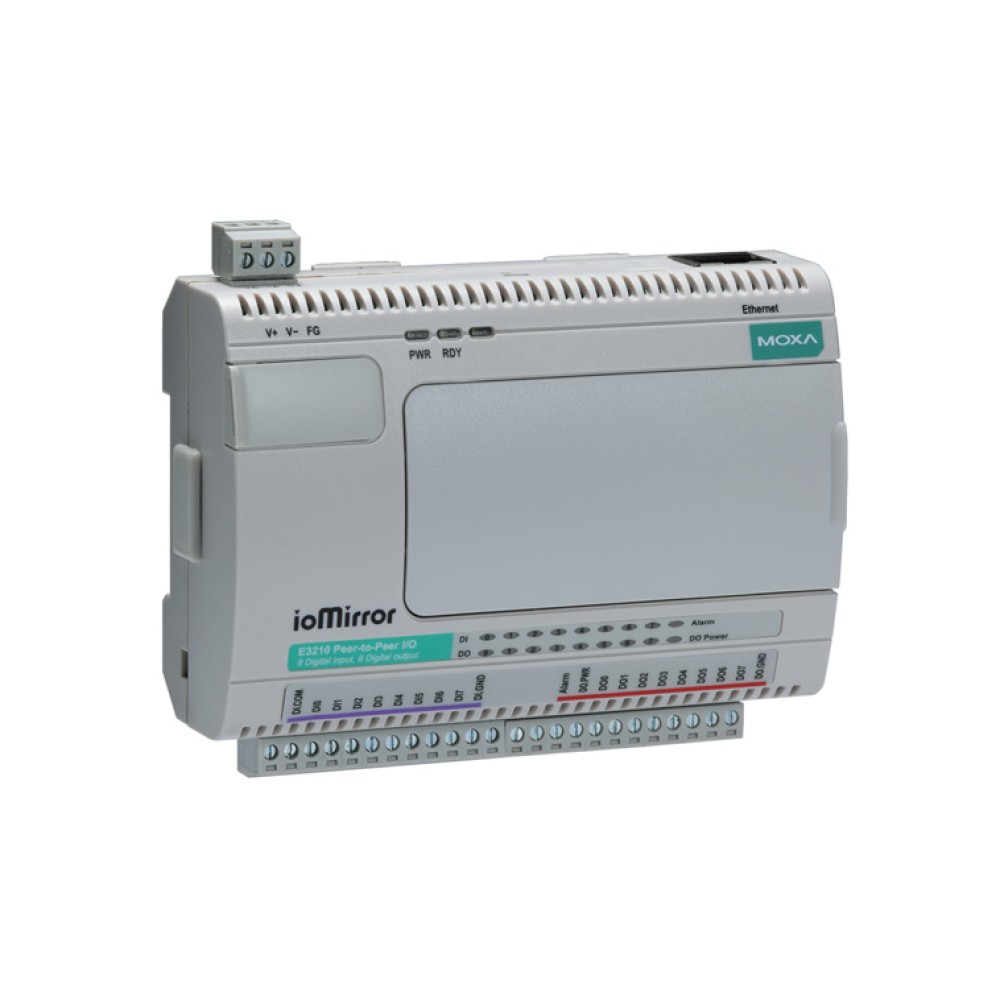

ioMirror E3210

イーサネットピア ツー ピアI/O,8デジタル入力,8デジタル出力

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • IPネットワーク経由でダイレクトのinput-to-output通信
  • 20 ms以内の高速ピアー・ツー・ピアーI/O
  • 接続性ステータスのための物理的な1警報ポート
  • 迅速かつ容易なユーティリティおよびwebベースのセッティング
  • ローカル警報チャンネル
  • リモート警報メッセージ
  • リモート監視のためのModbus/TCPサポート
  • 光学的なLCDモジュールによるシンプルなセッティング

FCC

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ


IPネットワーク経由でダイレクトのinput-to-output通信

ioMirror E3000イーサネットI/Oサーバは、ネットワークあるいはIPネットワーク経由でリモート入力信号を出力信号に送出するケーブル・リプレースメント・ソリューションとして設計されています。

ioMirror E3210は、8デジタル入力、8デジタル出力チャンネル、10/100Mイーサネットインターフェースを提供します。最高8ペアのデジタル入力およびデジタル出力信号は、イーサネットを経由してローカルのPLCまたはDCSコントローラも同様に相手のioMirror E3210と通信を行います。ioMirrorは、ローカルエリアネットワークを使い20msの低い信号遅延で実行されます。また、ioMirrorサーバによりリモートセンサは、カッパー、ファイバ、ワイヤレスイーサネット・インフラストラクチャを使用してローカルコントローラ、ディスプレイパネルに接続することができます。信号は、見かけ上では、ノイズがない無限の距離をサポートします。

センサ信号を16ヶ所の異なるロケーションにスプリット

ioMirror E3000は、異なるIPアドレスで1つの入力信号を2つのデジタル出力チャンネルにスプリットできます。石油タンクの8つのレベル信号は、同時に16の異なるディスプレイパネルで監視することができます。

接続性を監視するためのローカル警報およびリモート警報メッセージ

ioMirror E3210には、接続不良になったとき付属のブザーまたはLEDディスプレイをアクチベートすることができる24VDC警報出力チャンネルを備えています。更に、少なくとも警告メッセージの1つがioEventLogソフトウェアに届くことを確実にするために両方のioMirrorモジュールは、ioEventLogソフトウェアにメッセージを送ることができます。

入力および出力
デジタル入力 8 チャンネル
デジタル出力 8 チャンネル
警報ポート出力 1 チャンネル

デジタル入力
センサータイプ ウェットコンタクト(NPN)、ドライコンタクト
I/Oモード デジタル入力
ドライコンタクト Logic 0 (On):GNDへ接続
Logic 1 (Off):オープン
ウェットコンタクト(sourceタイプ) Logic 0 (On): 0~3 VDC
Logic 1 (Off): 10~30 VDC
コモンタイプ 8 ポイント/COM
アイソレーション 3K VDCまたは2K Vrms
デジタルフィルタリング時間間隔 ソフトウェア選択
過電圧保護 36 VDC

デジタル出力
タイプ Sink
I/Oモード デジタル出力
過電圧保護 45 VDC
過電流保護 2.6 A (4チャンネル @ 650 mA)
過温度シャットダウン 160℃
電流規格 200 mA/チャンネル
アイソレーション 3K VDCまたは2K Vrms

警報ポート出力 LAN
電流規格 200 mA/チャンネル
アイソレーション 3K VDCまたは2K Vrms
イーサネット 1 x 10/100 Mbps、RJ45
保護 1.5 KV 電磁アイソレーション
プロトコル Modbus/TCP、TCP/IP、UDP、DHCP、Bootp、SNMP、HTTP、CGI、SNTP

電源
電源入力 24 VDC通常、12~48 VDC
DO電源 24 VDC通常、最大45 VDC
電力消費量 136 mA @ 24 VDC

メカニカル
配線ケーブル I/Oケーブル 最大14 AWG
サイズ 115 x 79 x 45.6 mm
重さ 205 g以下

環境
動作温度 -10~60℃
保管温度 -40~85℃
相対湿度 5~95% (結露なきこと)

規格および認証
安全 UL 508
EMI FCC Part 15 Subpart B Class A、EN 55022 Class A
EMS IEC 61000-4、IEC 61000-6
衝撃 IEC 60068-2-27
落下 IEC 60068-2-32
振動 IEC 60068-2-6

保証
保証期間 5年
詳細 Moxa社 製品保証方針

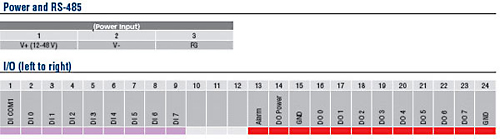

PIN ASSIGNMENT

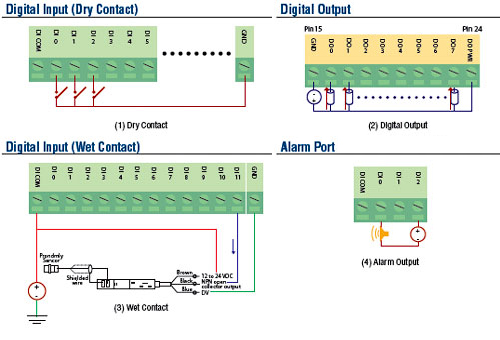

Wiring Example


ioMirror E3210 イーサネットマイクロRTUコントローラ、6デジタル入力、6リレイ出力

コンパチブルモジュール

LDP1602 LCDモジュール /tr>
LDP1602 LCDモジュール、16 x 2 textディスプレイおよび5ボタン
