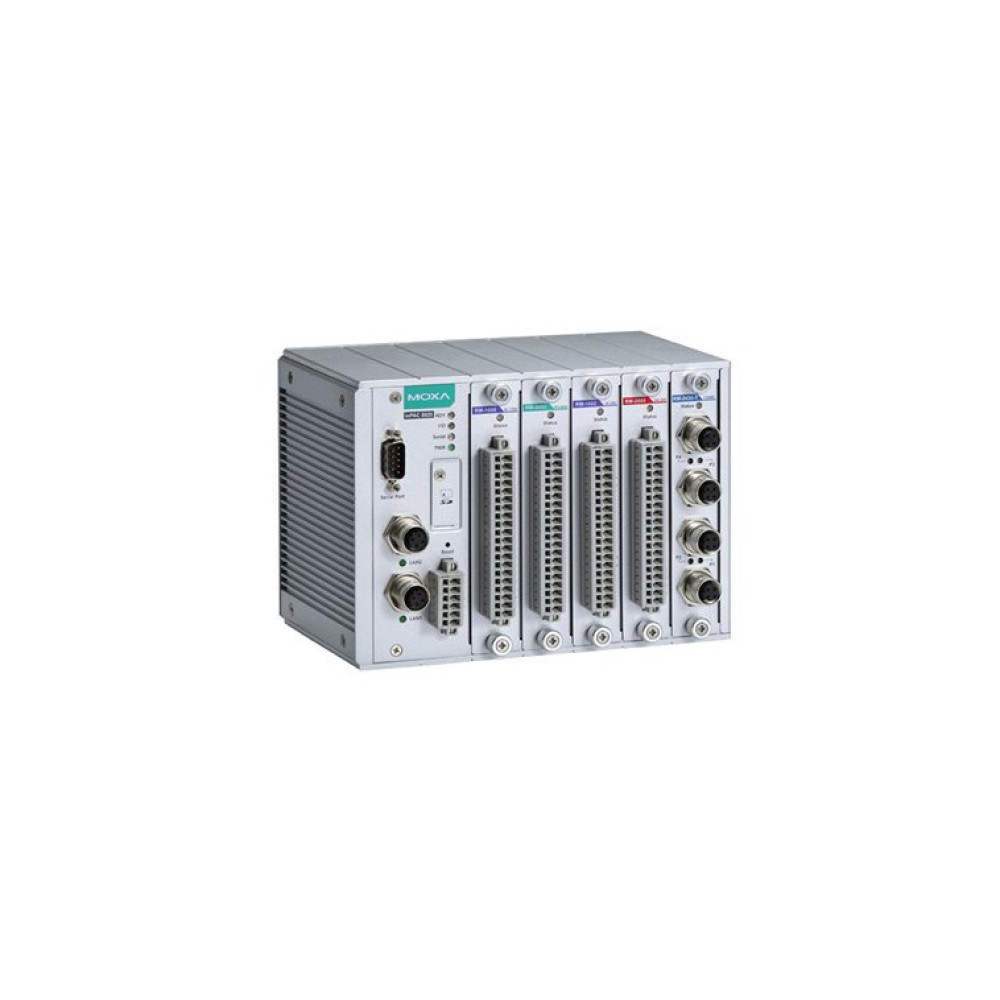

ioPAC 8020-5-RJ45-C-T
モジュラーRTUコントローラー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- EN 50121-3-2、EN 50121-4 および EN 50155のエッセンシャルセクション準拠
- C/C++プログラミング言語サポート
- バイパス機能を備えたデイジーチェーントポロジ、2ポートイーサネットスイッチ
- 汎用性、柔軟性、拡張性のあるモジュラーI/O
- 過酷な環境に対応した堅牢かつコンパクト設計
- ワイド動作温度-40～75℃
- 3-in-1 RS-232C/422/485シリアルポート
- 最大32GB SDHCデータロギング機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
堅牢で信頼性を備えた産業用ioPAC8020-CモジュラーRTUコントローラは、鉄道車両および沿線アプリケーションに理想的なソリューションを提供します。このシリーズは、-40～75℃の極限な温度を許容するメタルケースに収納され、EN50121-3-2、EN50121-4 および EN 50155防振規格のEN 50155のエッセンシャルセクションに準拠しています。ioPAC8020-Cは、更にデータ収集および状態監視に適応するLinux/GNUプラットフォームを備えています。このオープンCプラットフォームの主要な利点は、I/Oコントロールおよび状態監視、SCADA/DB相互運用性といった主要な分野に必要なプログラミングの作業負荷を軽減し、スマートな通信制御を改善することによりインストールとコンフィギュレーションのオーバーヘッドの削減に役立つユーザーフレンドリなSDKです。
ioPAC-8020-Cは、システムインテグレータが簡単にオープンイーサネット規格とデイジーチェーントポロジによりコントロールネットワークを構築することができる2ポートイーサネットスイッチを備えています。また、ビルトインデュアル電源入力は、コントローラのノンストップのデータ転送およびコントロールネットワーク上の途切れない通信の管理を保証します。鉄道関連のアプリケーションにおいてスプリングタイプのターミナルブロックおよびオプションのM12イーサネットコネクタは、激しい振動環境において信頼性の高いオペレーションを実現します。また、複数のホット・スワップI/Oおよび通信モジュールの選択によりデバイスアプリケーションのあらゆる組み合わせを実現することができます。
| コンピュータ | |
| CPU | ARM9ベースCPU、32ビット/160MHz |
|---|---|
| OS | Linux |
| クロック | リアルタイムクロック (バッテリバックアップ) |
| SDRAM | 64MB |
| Flash | 32MB |
| SDスロット | 最大32GB (SD 2.0コンパチブル) |
極端な温度、産業グレード、ワイド温度でのユニットの運用には、SDカードが必要 | |
| イーサネットインターフェース | |
| LAN | 2 オートセンシング10/100Mbpsポート (M12 または RJ45) |
| イーサネットリレー機能 | ハードウェアノーマルクローズ |
| 保護 | 1.5KVマグネティックアイソレーション |
| シリアルCOM1信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| 電源 | |
| 入力電圧 | 12 ～ 36VDC |
| 消費電力 | 184mA @ 24VDC (I/Oモジュールなし) |
| メカニズム | |
| 入力電圧 | 12 ～ 36VDC |
| ハウジング | アルミ |
| サイズ | 5スロットバージョン：191×135×100mm 9スロットバージョン：192.5×135×100mm |
| I/Oモジュールスロット | 5 または 9スロット、9番目のスロットはリザーブ |
| 重さ | 5スロットバージョン：2 kg 9スロットバージョン：2.575 kg |
| マウンティング | DINレール (標準)、ウォール (オプションキット) |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% RH (結露なきこと) |
| 規格 および 認証 | |
| 安全 | UL508 |
| EMI | EN 61000-3-2; EN 61000-3-3; EN 61000-6-4; FCC part 15、CISPR(EN55022) Class A |
| EMS | EN 55024、EN 61000-4-2、EN 61000-4-3、 EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、 EN 61000-4-8、EN 61000-4-11、EN 61000-6-2 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 鉄道輸送 | EN50155、EN50121-3-2、EN50121-4 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| MTBF (mean time between failure) | |
| 時間 | 690,214 hrs |
| Database | Telcordia (Bellcore) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
Diagram
| ioPAC 8020-5-RJ45-C-T | モジュラーRTUコントローラ RJ45コネクタ および 5 I/Oスロット C/C++ プログラミングサポート 動作温度：-40～75℃ |
|---|---|
| コンパチブルモジュール | |
| RM-1602-T | ioPAC I/Oモジュール 16デジタル入力 24 VDC sink/sourceタイプ 動作温度：-40～75℃ |
| RM-1050-T | ioPAC I/Oモジュール 10デジタル入力 110 VDC sinkタイプ 動作温度：-40～75℃ |
| RM-2600-T | ioPAC I/Oモジュール 16デジタル出力 24 VDC sinkタイプ 動作温度：-40～75℃ |
| RM-3810-T | ioPAC I/Oモジュール 8アナログ入力 0～10 V 動作温度：-40～75℃ |
| RM-3802-T | oPAC I/Oモジュール 8アナログ入力 4～20 mA 動作温度：-40～75℃ |
| KM-2430-T | ioPAC通信モジュール 4ポートイーサネットスイッチ M12コネクタ 動作温度：-40～75℃ |
ioPAC 8020シリーズ 製品一覧
| ioPAC 8020-5-M12-C-T | モジュラーRTUコントローラー |
| ioPAC 8020-5-RJ45-C-T | モジュラーRTUコントローラー |
| ioPAC 8020-9-M12-C-T | モジュラーRTUコントローラー |
| ioPAC 8020-9-RJ45-C-T | モジュラーRTUコントローラー |
