ioPAC 86M-5212U-T
ioPAC 8600シリーズ用各種 堅牢タイプモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- すべてのEN 50155必須テストアイテムに準拠※
- EN 50121-4に準拠
- 過酷な環境に対応する堅牢でコンパクトな設計

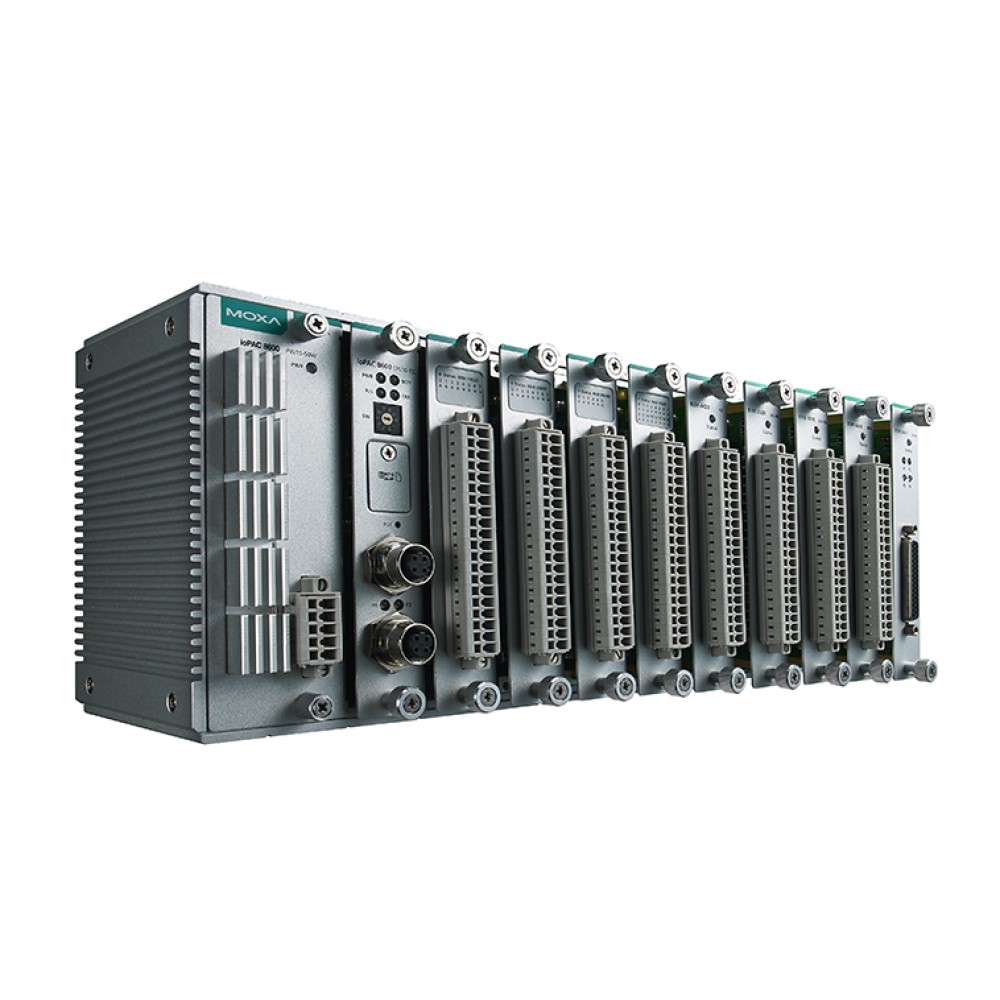

- IoPAC 8600シリーズデバイスのI/Oおよび通信機能の拡張
- ワイド動作温度範囲：-40～75℃
- デジタル入力 (DI) および デジタル出力 (DO) チャンネル間の絶縁
- 24～110 V DI/Oモジュール および ユニバーサル電源入力レンジモジュール
- CAN 2.0 A/B通信のためのCAN busサポート
この製品は、EN 50155規格で定義されている鉄道車両のアプリケーションに適しています。詳細なステートメント：EN_50155_Compliance.pdf
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ

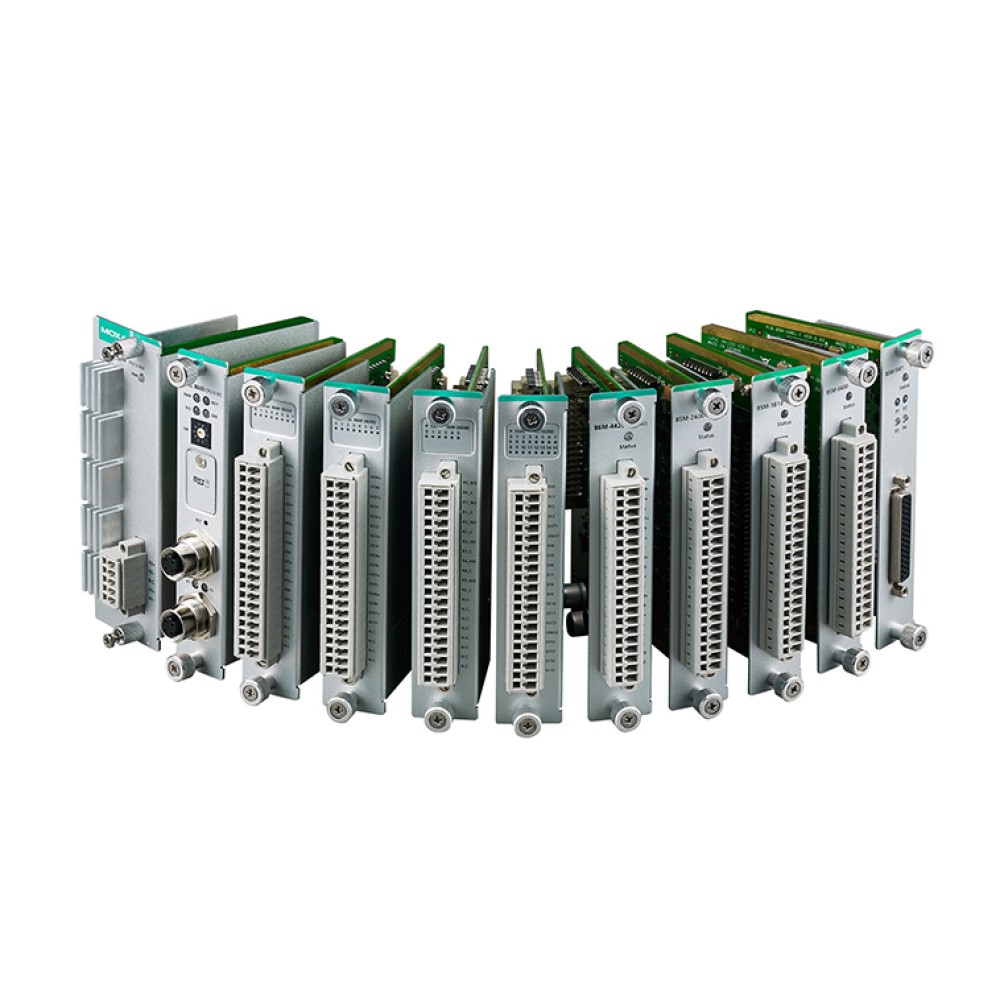

MoxaのioPAC 8600シリーズ86Mモジュールは、DIチャンネル間の絶縁、D0チャンネル間の絶縁、リレイ、およびAOを含むioPAC 8600シリーズデバイスのための多くのI/Oオプションを提供します。85Mモジュールと組み合わせることによりユーザは、様々なオプションを選択できるため目的とするアプリケーションに最適なI/Oの組み合わせを選択できます。すべての86Mモジュールは鉄道産業アプリケーション向けに設計され、EN 50121-3-2、EN 50121-4、およびすべてのEN 50155必須テスト項目に準拠しています。さらに、これらのモジュールはすべて、-40〜75℃のワイド動作温度範囲をサポートすることができるので過酷な環境でも信頼性の高い動作を実現します。
| 入力/出力インターフェース | |
| デジタル入力チャンネル | 86M-1620D-T：16 86M-1832D-T：8 |
|---|---|
| デジタル出力チャンネル | 86M-2821D-T：8 86M-2830D-T：8 |
| リレイチャンネル | 86M-2604D-T：6 |
| アナログ出力チャンネル | 86M-4420-T：4 |
| 2線イーサネットポート | 86M-5212U-T：2 |
| CANポート | 86M-5250-T：2 |
| アイソレーション | 3k VDC or 2k Vrms |
| デジタル入力 | |
| コネクタ | スプリングタイプ Euroblockターミナル |
| 電圧 | 86M-1620D-T：24 to 110 VDC 86M-1832D-T：24 VDC |
| チャンネル間絶縁 | 86M-1832D-T：1k VDC |
| カウンタ周波数 | 86M-1832D-T：5k Hz |
| デバウンシング機能 | 86M-1620D-T：ソフトウェアenable/disable |
| デバウンスタイム | 86M-1620D-T：1～15 ms (ソフトウェアセレクタブル) |
| デジタルフィルタリングタイム間隔 | 86M-1832D-T：ソフトウェア設定可能 |
| I/Oモード | 86M-1620D-T：DI 86M-1832D-T：DI, イベントカウンタ, または 周波数 |
| COM当たりのポイント | 86M-1620D-T：8 チャネル |
| オンタイムスキャン | 86M-1620D-T：0.5 ms |
| スキャン間隔 | 86M-1620D-T：8 ms (typical) |
| センサタイプ | 86M-1620D-T：PNP 86M-1832D-T：Wet接点 (NPN または PNP) |
| ウエット接点 (DI to COM) | 86M-1832D-T：On：10～30 VDC 86M-1832D-T：Off：0～3 VDC 86M-1620D-T：On：> 外部電源電圧の0.3倍 86M-1620D-T：Off：< 外部電源電圧の0.15倍 |
| デジタル出力 | |
| コネクタ | スプリングタイプ Euroblockターミナル |
| 電圧 | 86M-2830D-T：24 VDC 86M-2821D-T：24～110 VDC |
| 電流定格 | 86M-2821D-T：1500 mA/チャネル 86M-2830D-T：200 mA/チャネル |
| I/Oモード | DO または PWM |
| I/Oタイプ | 86M-2821D-T：Source 86M-2830D-T：Sink |
| 過電圧保護 | 86M-2821D-T：160 VDC 86M-2830D-T：41 VDC |
| 短絡回路保護 | 86M-2821D-T：2800 mA @ 25℃ 86M-2830D-T：750 mA @ 25℃ |
| パルス出力周波数 | 86M-2821D-T：100 Hz 86M-2830D-T：1 kHz |
| リレイ | |
| コネクタ | スプリングタイプ Euroblockターミナル |
| I/Oモード | リレー または PWM |
| 接点電流定格 | 抵抗負荷：5 A @ 30 VDC, 250 VAC |
| 接点抵抗 | 100 milli-ohms (max.) |
| 電気的耐久性 | 60,000運用 @ 5 A 抵抗負荷 |
| 初期絶縁抵抗 | 1,000 mega-ohms (min.) @ 500 VDC |
| 機械的耐久性 | 5,000,000運用 |
| パルス出力周波数 | 0.33 Hz @ 定格負荷 |
| タイプ | Form A (N.O.) 電源リレー |
| アナログ出力 | |
| コネクタ | スプリングタイプ Euroblockターミナル |
| I/Oモード | スタティック または 波形モード |
| 精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ -40～75℃ |
| 電流負荷抵抗 | 外部24 VDC電源：1000 ohms 内部電源：400 ohms |
| 出力範囲 | 0～10 VDC 0～20 mA -10～10 V 4～20 mA |
| 分解能 | 12-bit |
| 電圧出力 | 10 mA |
| 波形周波数 | 125 Hz |
| 波形タイプ | サイン波, 矩形波, 三角波 |
| イーサネットインターフェース | |
| コネクタ | M12 D-coded 2-pin/Fコネクタ |
| ポート数 | 2 |
| 規格 | BroadR-Reach® 10 Mbps および 100 Mbps IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および 100BaseFX |
| CANインターフェース | |
| 産業用プロトコル | CAN 2.0A, CAN 2.0B, CANopen DS301, V4.02 |
| ボーレート | 10/20/50/125/250/500/800/1000 kbps,ユーザ定義 |
| コネクタ | DB9/F |
| アイソレーション | 3k VDC または 2k Vrms |
| ポート数 | 2 |
| ターミネータ | N/A, 120 ohms (DIPスイッチ) |
| 電源パラメータ | |
| 電力消費量 | 86M-1620D-T：12.6 mA @ 24 VDC 86M-1832D-T：12.6 mA @ 24 VDC 86M-2604D-T：127 mA @ 24 VDC 86M-2830D-T：76.7 mA @ 24 VDC 86M-2821D-T：85.2 mA @ 24 VDC 86M-4420-T：143.8 mA @ 24 VDC 86M-5212U-T：79.2 mA @ 24 VDC 86M-5250-T：60.0 mA @ 24 VDC |
| メカニカル | |
| サイズ | 25 x 128.2 x 85.5 mm |
| 重量 | 80 g以下 |
| ワイヤリング | I/Oケーブル, 16～28 AWG |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 2000 m |
| 規格および認証 | |
| EMC | EN 55032/24, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：Contact：6 kV; Air：8 kV IEC 61000-4-3 RS：5100 MHz to 6000 MHz：3 V/m IEC 61000-4-4 EFT：Power：1 kV; Signal：0.5 kV IEC 61000-4-5 Surge：Power：2 kV; Signal：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50121-4, EN 50155 |
| 安全 | UL 508 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 86M-1620D-T：1,115,244時間 86M-1832D-T：1,149,108時間 86M-2604D-T：4,173,843時間 86M-2821D-T：696,245時間 86M-2830D-T：1,766,037時間 86M-4420-T：2,409,345時間 86M-5212U-T：2,498,942時間 86M-5250-T：3,306,609時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

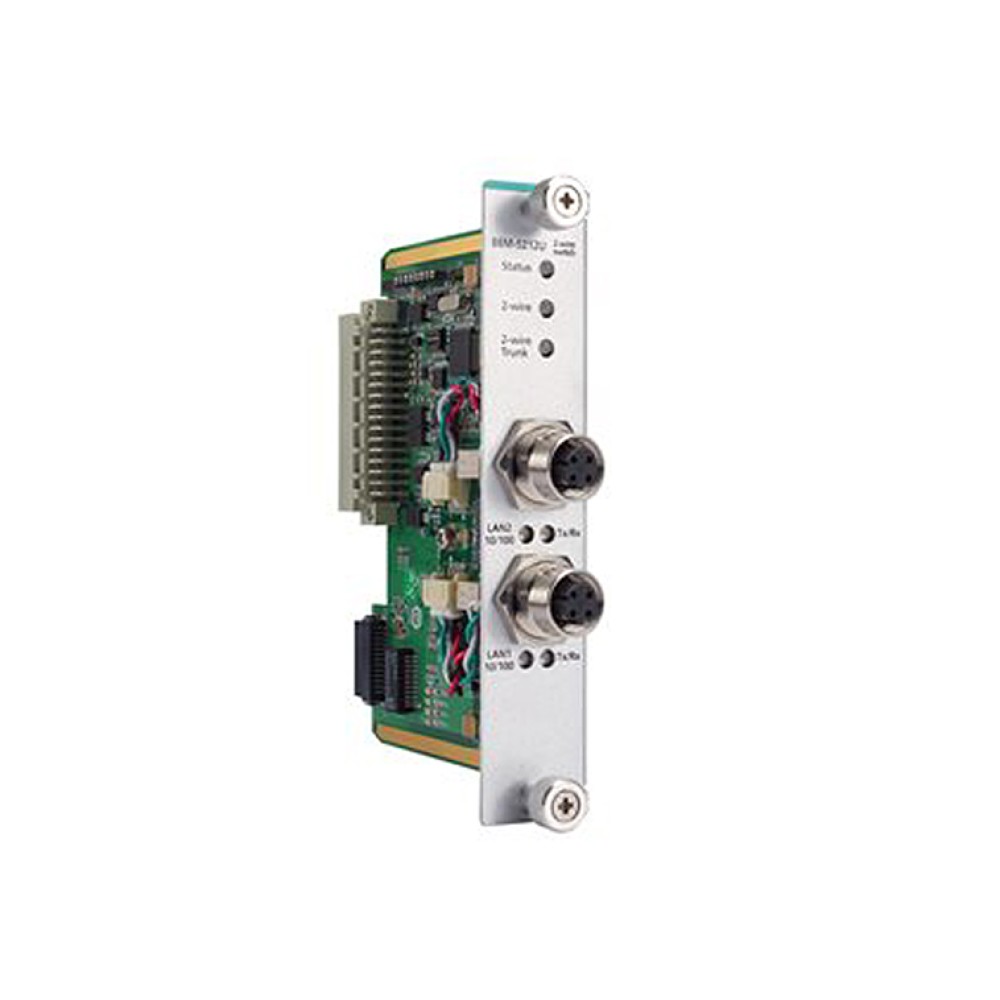

| ioPAC 86M-5212U-T | 入力/出力インターフェース：2 × 2線イーサネット 入力/出力モード： 100BASE-TX IEEE 802.3u 10BASE-T IEEE 802.3 100 Mbps BroadR-Reach 10 Mbps BroadR-Reach チャンネルLED：有 |
|---|
