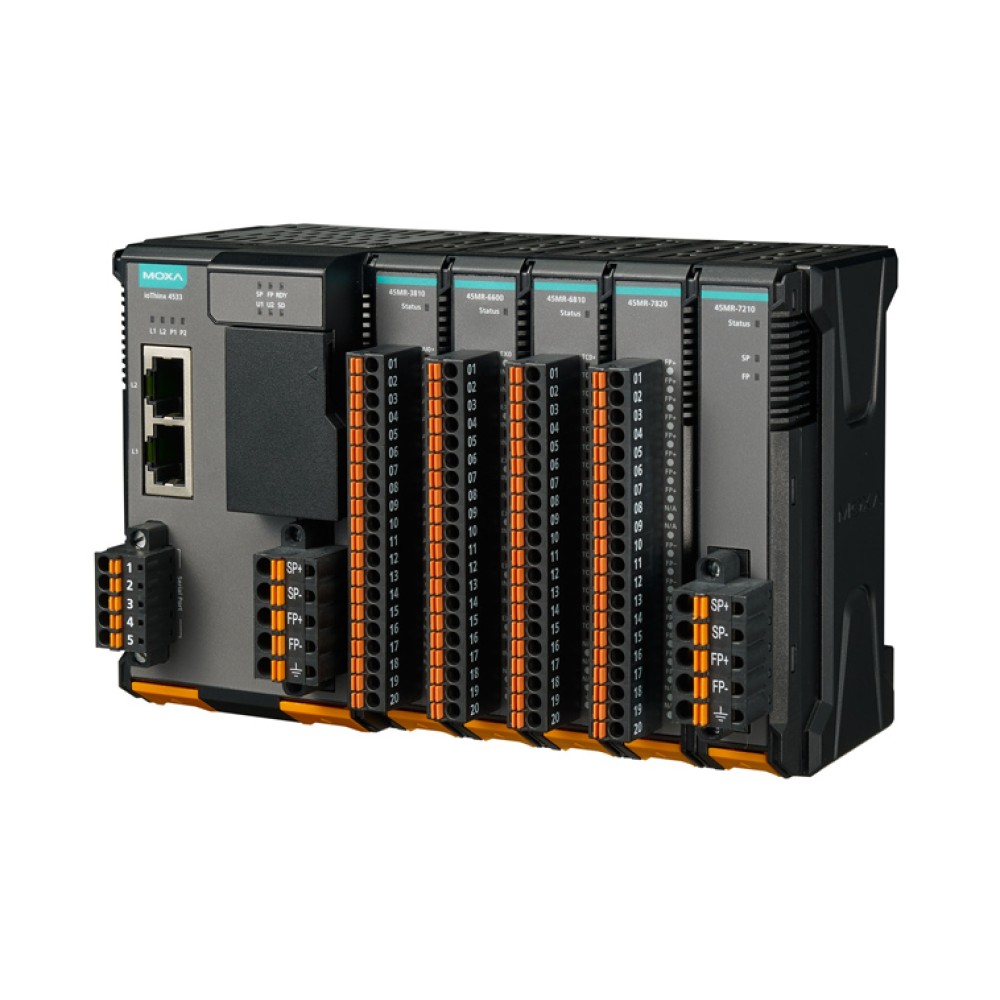

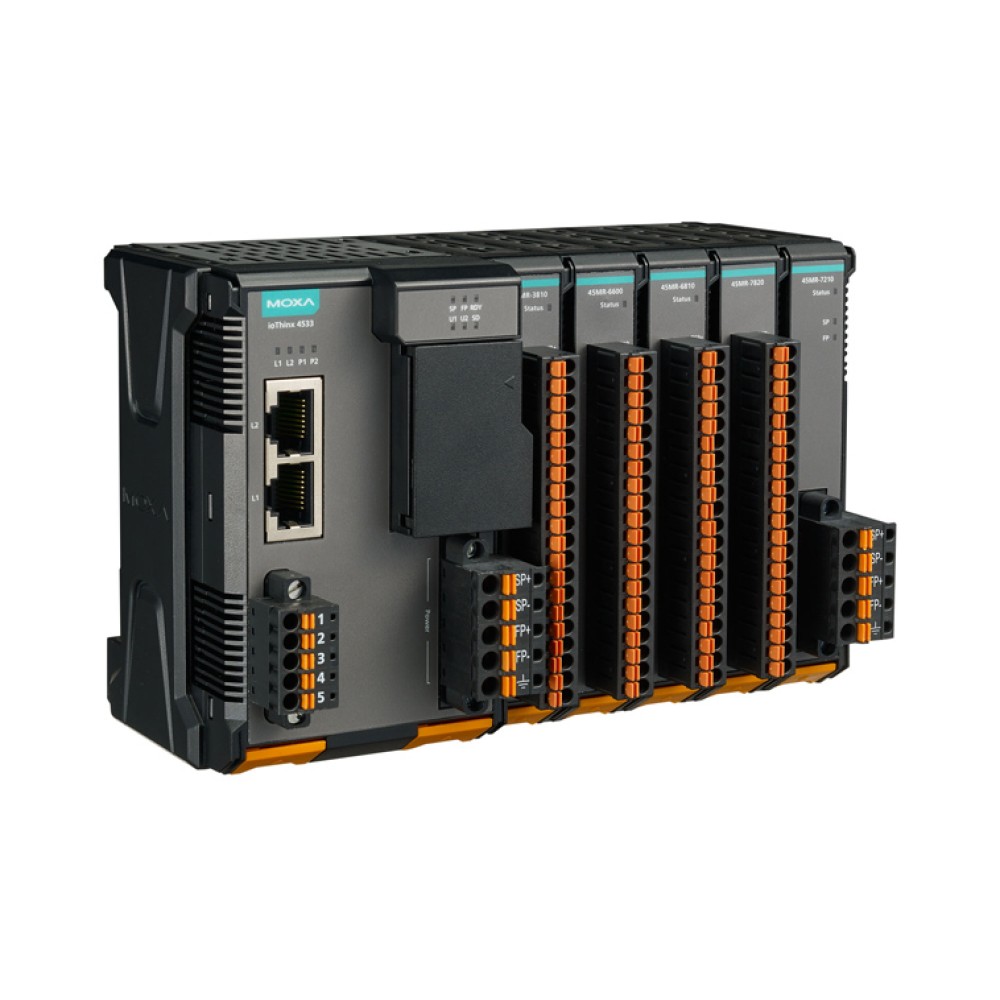

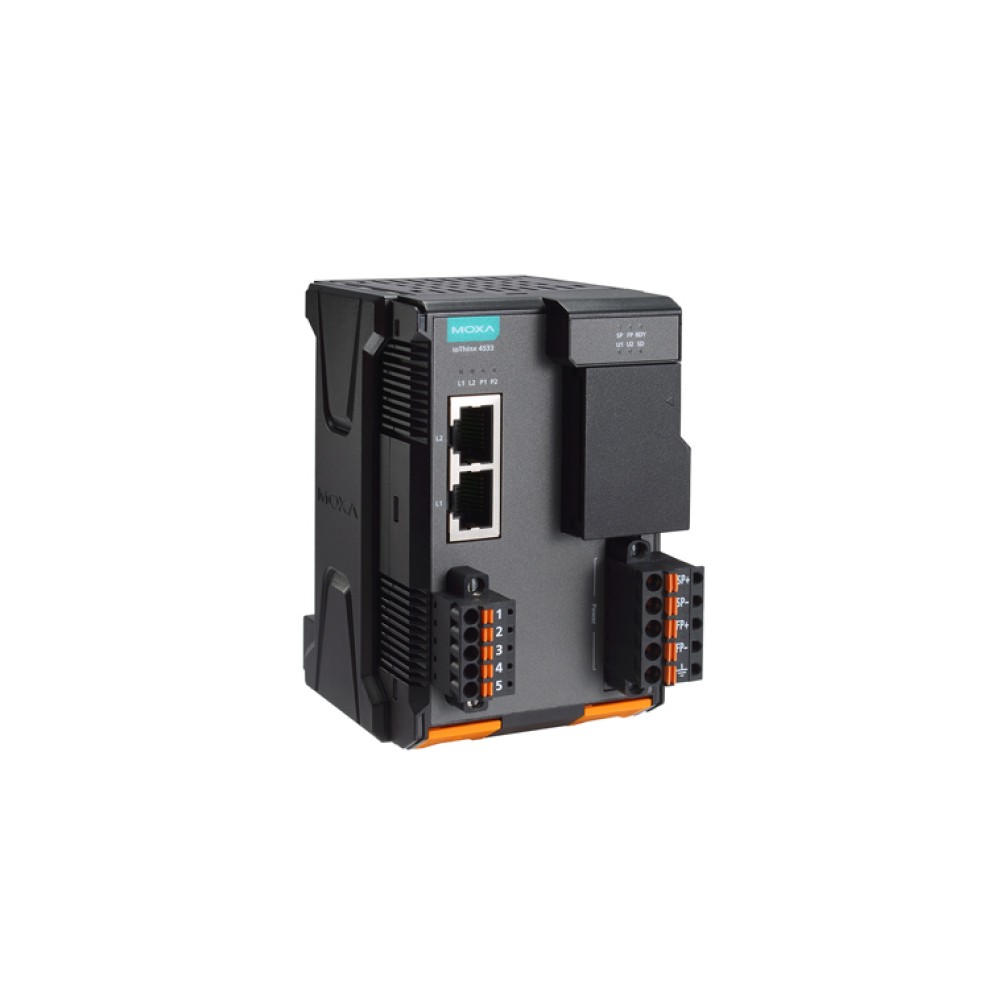

ioThinx 4533-LX-T
アドバンスドモジュラーコントローラー,シリアルポートビルトイン
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- -40～75℃ワイド動作温度モデルの提供可能
- TPM v2.0サポート (オプション)
- ツール不要のインストレーションおよび取り外し
- セキュアブート機能サポート Moxa 産業用Linux

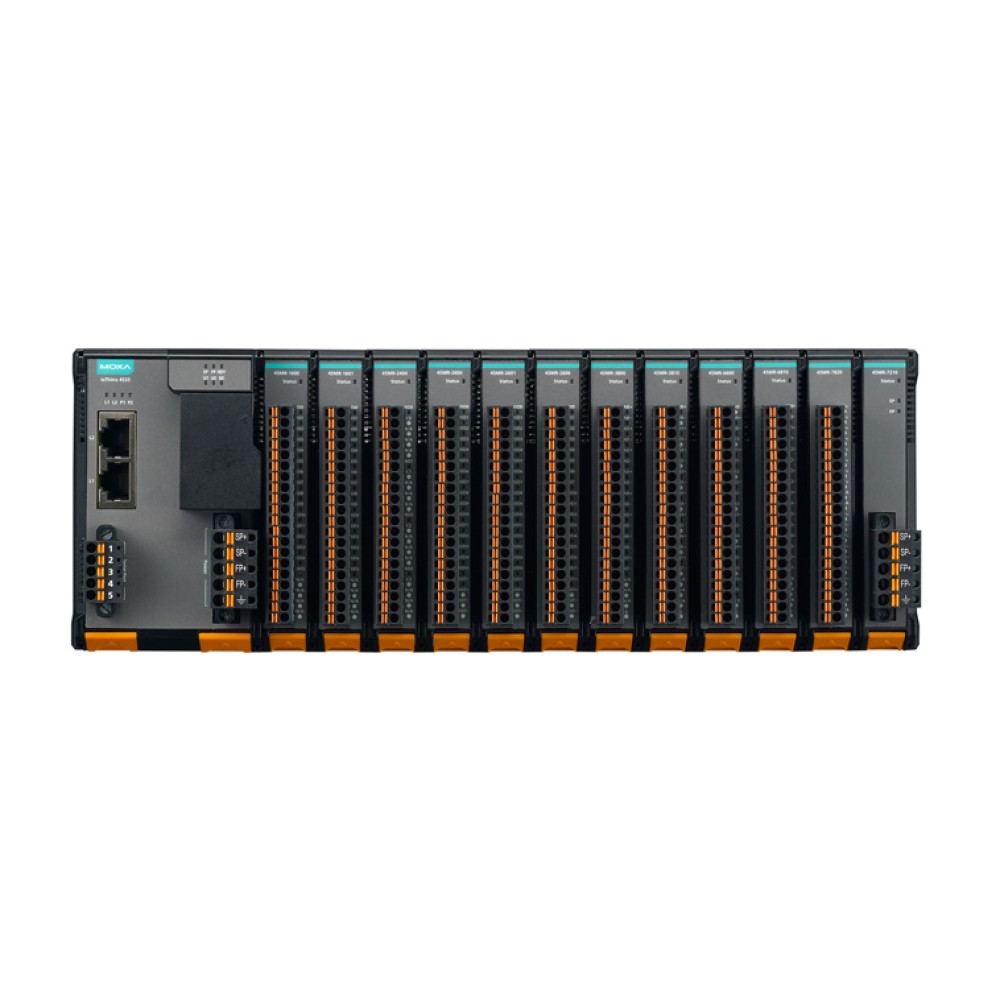

- 最大64 I/Oモジュールサポート
- ビルトイン Azure/AWS/Alibaba クラウドライブラリ
- ビルトイン OPC UAサーバライブラリ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ioThinx 4530シリーズは、独自のハードウェア設計によるアドバンスドモジュラーコントローラ製品で、さまざまな産業用データ収集アプリケーションに最適なソリューションを提供します。ioThinx 4530シリーズは、インストレーションと取り外しの時間を短縮し、導入とメンテナンスを簡素化する独自のメカニカル設計を採用しています。さらに、Moxaの産業用Linuxおよび組み込みのAzure/AWS/AlibabaクラウドSDKをサポートしているため、ユーザがフィールドデータを異なるクラウドアカウントに簡単に保存できます。

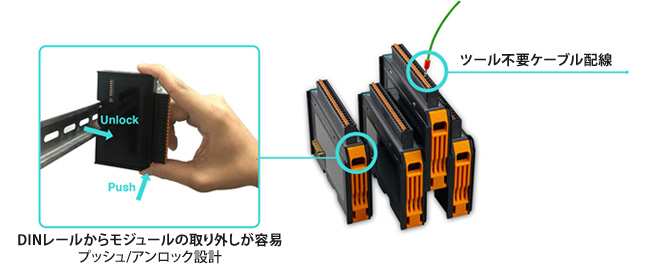

インストレーションと取り外しが容易
ioThinx 4500シリーズには、インストレーションおよび取り外しに必要な時間を短縮する独自のメカニカル設計を採用しています。実際、デバイスのDINレールへのマウンティング、通信とI/O信号収集の両方に必要な配線接続など、ハードウェアのインストレーションに関して、スクリュードライバやその他のツールは必要ありません。さらに、ioThinxをDINレールから取り外すためのツールも必要ありません。DINレールからすべてのモジュールを取り外すには、ラッチとリリースタブを使用して簡単に行えます。

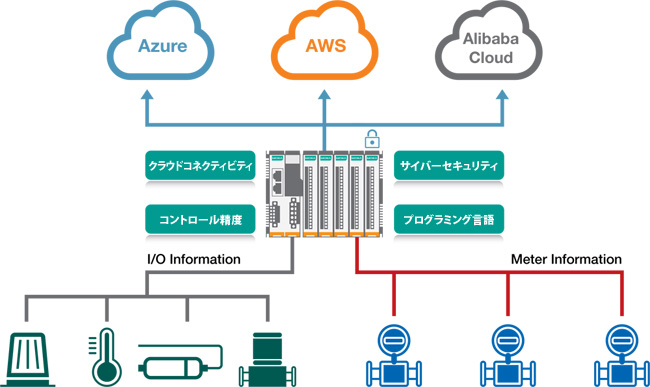

Azure/AWS/Alibabaクラウドライブラリをビルトイン
フィールドサイトデータをクラウドに保存して、OEE(Overall Equipment Effectiveness＝全体的な機器の有効性)を改善したり、予知メンテナンスを実装したりすることは、IIoTまたはIndustry 4.0アプリケーションの重要なアスペクトです。ユーザがクラウドに簡単に接続できるように、ioThinx 4530シリーズには、Azure/AWS/Alibaba クラウドSDKが組み込まれているため、エンジニアはクラウドコネクティビティアプリケーションの開発に費やす時間を大幅に削減できます。
| コンピュータ | |
| CPU | NXP i.MX7D 1 GHz |
|---|---|
| OS | Linux kernel 4.4 (CIP, PREEMPT_RT), Debian 9 |
| クロック | キャパシタバックアップ付きリアルタイムクロック |
| DRAM | 512 MB DDR3 |
| MRAM | 128 kB |
| ストレージ (事前インストール) | 8 GB eMMC (6 GBユーザ用に予約) |
| ストレージスロット | microSDスロット×1 (最大32 GB) |
| 拡張スロット | 最大64 |
| コントロールロジック | |
| 言語 | C/C++, Python |
| コンピュータインターフェース | |
| ボタン | リセットボタン |
| 入力/出力インターフェース | |
| ロータリスイッチ | 0～9 |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート(RJ45コネクタ) | オートネゴシエーションスピード |
| 電磁アイソレーション保護 | 1.5 kV (ビルトイン) |
| シリアルインターフェース | |
| コンソールポート | RS-232C (TxD, RxD, GND), 3-pin (115200, n, 8, 1) |
| ポート数 | RS-232C/422×1 または RS-485-2w×2 |
| コネクタ | スプリングタイプEuroblockターミナル |
| シリアル規格 | RS-232C/422/485 (ソフトウェアセレクタブル) |
| ボーレート | 1200 bps～115.2 kbps |
| フロー制御 | RTS/CTS |
| パリティ | None, 奇数, 偶数 |
| ストップビット | 1, 2 |
| データビット | 7, 8 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| システム電源パラメータ | |
| 電源コネクタ | スプリングタイプ Euroblockターミナル |
| 電源入力数 | 1 |
| 入力電圧 | 12～48 VDC |
| 電力消費量 | 1940 mA ＠ 12 VDC |
| 過電流保護 | 1 A ＠ 25℃ |
| 過電圧保護 | 55 VDC |
| 出力電流 | 1 A (最大) |
| フィールド電源パラメータ | |
| 電源コネクタ | スプリングタイプ Euroblockターミナル |
| 電源入力数 | 1 |
| 入力電圧 | 12/24 VDC |
| 過電流保護 | 2.5 A ＠ 25℃ |
| 過電圧保護 | 33 VDC |
| 過電圧保護 | 2 A (最大) |
| メカニカル | |
| 配線 | シリアルケーブル, 16～28 AWG 電源ケーブル, 12～26 AWG |
| ストリップ長 | シリアルケーブル, 9～10 mm 電源ケーブル, 12～13 mm |
| ハウジング | プラスティック |
| サイズ | 60.3 × 99 × 75 mm |
| 重量 | 207.7 g |
| インストレーション | DINレールマウンティング |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1000 MHz: 3 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 1 kV IEC 61000-4-5 サージ:電源: 2 kV;信号: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 規格 | Telcordia SR332 |
| 時間 | 856,064 時間 |
| 環境 | |
| 動作温度 | ioThinx 4533-LX：-20～60℃ ioThinx 4533-LX-T：-40～75℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 高度 | 最大4000 m |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ

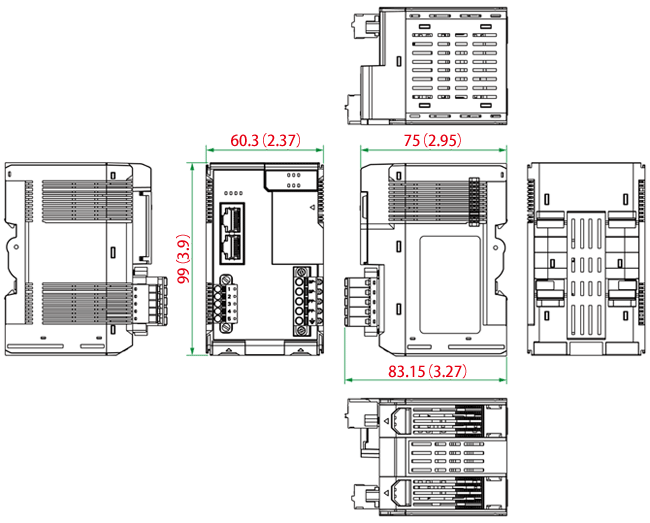

トップ/サイド/ボトム パネル (単位 = mm)

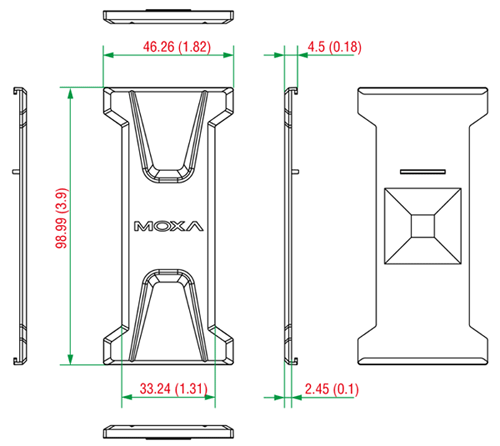

サイドカバー (単位 = mm)
| ioThinx 4533-LX | 言語：C/C++ イーサネットインターフェース：RJ45×2 シリアルインターフェース：RS-232C/RS-422/RS-485 サポートI/Oモジュール数：64 動作温度：-20～60℃ |
|---|---|
| ioThinx 4533-LX-T | 言語：C/C++ イーサネットインターフェース：RJ45×2 シリアルインターフェース：RS-232C/RS-422/RS-485 サポートI/Oモジュール数：64 動作温度：-40～75℃ |
アクセサリ (別売)
| ioThinx 4500シリーズ用 I/Oモジュール | ||
| 45MR-1600 | 16 DI, 24 VDC, PNP, -20～60℃動作温度 | |
|---|---|---|
| 45MR-1600-T | 16 DI, 24 VDC, PNP, -40～75℃動作温度 | |
| 45MR-1601 | 16 DI, 24 VDC, NPN, -20～60℃動作温度 | |
| 45MR-1601-T | 16 DI, 24 VDC, NPN, -40～75℃動作温度 | |
| 45MR-2404 | 4リレイ, form A, -20～60℃動作温度 | |
| 45MR-2404-T | 4リレイ, form A, -40～75℃動作温度 | |
| 45MR-2600 | 16 DO, 24 VDC, sink, -20～60℃動作温度 | |
| 45MR-2600-T | 16 DO, 24 VDC, sink, -40～75℃動作温度 | |
| 45MR-2601 | 16 DO, 24 VDC, source, -20～60℃動作温度 | |
| 45MR-2601-T | 16 DO, 24 VDC, source, -40～75℃動作温度 | |
| 45MR-2606 | 8 DI, 24 VDC, PNP, 8 DO, 24 VDC, source, -20～60℃動作温度 | |
| 45MR-2606-T | 8 DI, 24 VDC, PNP, 8 DO, 24 VDC, source, -40～75℃動作温度 | |
| 45MR-3800 | 8 AI, 0～20 mA/4～20 mA, -20～60動作温度 | |
| 45MR-3800-T | 8 AI, 0～20 mA/4～20 mA, -40～75℃動作温度 | |
| 45MR-3810 | 8 AI, -10～10 V/0～10 V, -20～60℃動作温度 | |
| 45MR-3810-T | 8 AI, -10～10 V/0～10 V, -40～75℃動作温度 | |
| 45MR-6600 | 6 RTD, -20～60℃動作温度 | |
| 45MR-6600-T | 6 RTD, -40～75℃動作温度 | |
| 45MR-6810 | 8 TC, -20～60℃動作温度 | |
| 45MR-6810-T | 8 TC, -40～75℃動作温度 | |
| 電源モジュール (ioThinx 4500シリーズ用モジュール) | ||

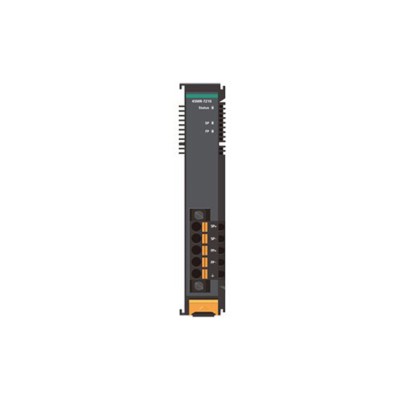

| 45MR-7210 | システムおよびフィールド電源入力, -20～60℃動作温度 | |
| 45MR-7210-T | システムおよびフィールド電源入力, -40～75℃動作温度 | |
| 45MR-7820 | ポテンシャル分布モジュール, -20～60℃動作温度 | |
| 45MR-7820-T | ポテンシャル分布モジュール, -40～75℃動作温度 | |
ioThinx 4530シリーズ 製品一覧
| ioThinx 4533-LX | アドバンスドモジュラーコントローラー,シリアルポートビルトイン |
| ioThinx 4533-LX-T | アドバンスドモジュラーコントローラー,シリアルポートビルトイン |
