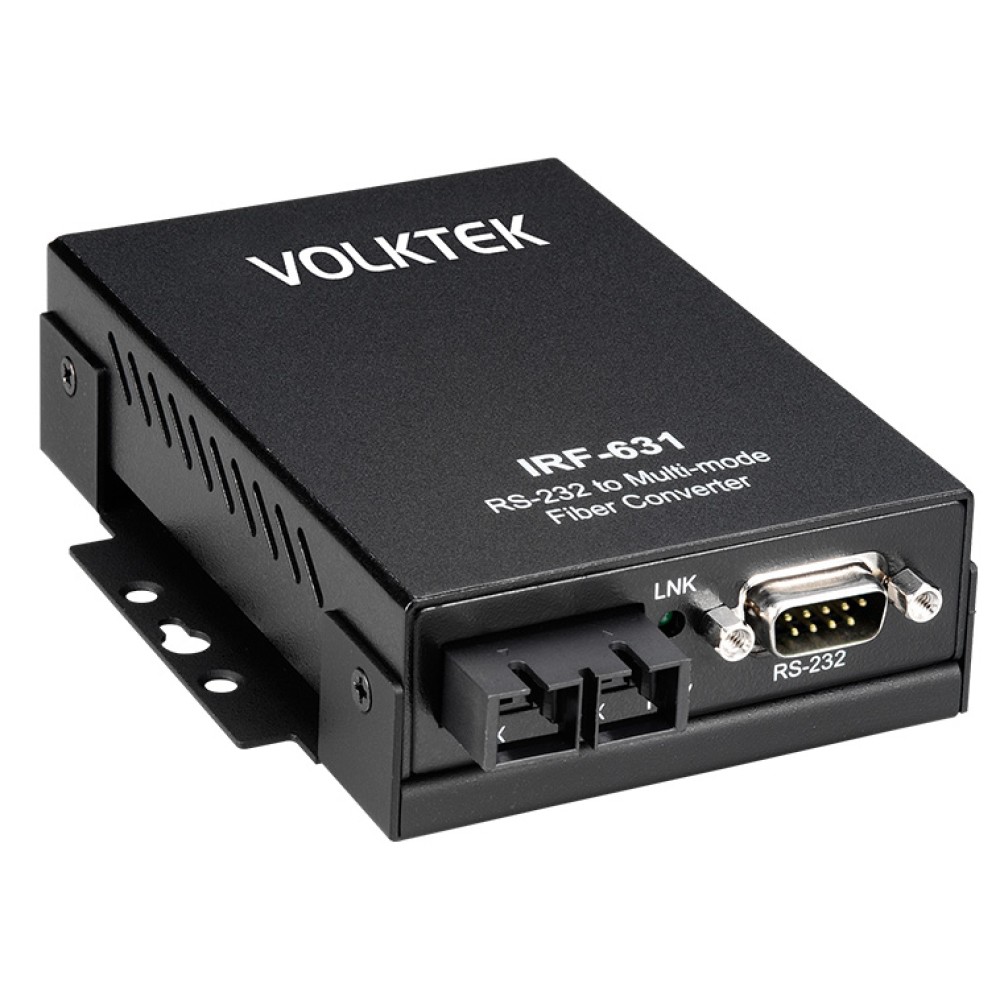

IRF-631SC
RS-232C - ファイバ産業用コンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- TIA-232C, EIA/TIA-574 & CCITTV.28準拠
- 115.2Kbps非同期データ送信レートをサポート

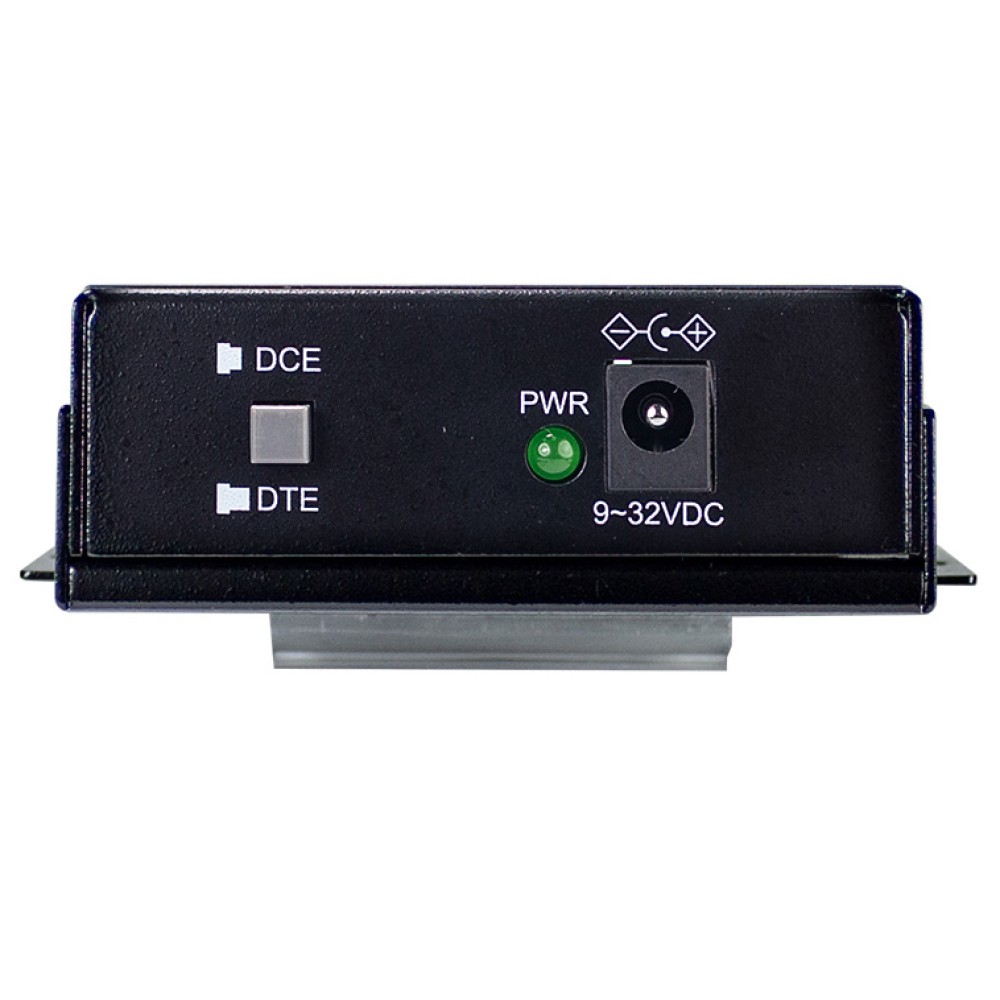

- プッシュボタンによるDTE、DCEセッティング
- 35mmDINレールマウント
- 電源(PWR)、リンク(LNK)、受信(RCV)のLEDステータス表示
- ST/SCコネクタ
- 外部電源
- シャーシ準拠(内部電源使用可)
- FCC class A & CE認証
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
IRF-631コンバータは、ホストコンピュータとリモートターミナル間の信頼性のあるリンクを必要とするアプリケーションに最適なソリューションです。IRF-631は、2km(マルチモード)から120km(ロングホール・シングルモードファイバ)までのコスト効果の優れた距離延長を可能とします。容易なセットアップとインストールができるIRF-631コンバータを使用するとファイバー技術機能を生かして簡単にRS-232Cベースのネットワークへ統合することができます。既存のシリアルデバイスに新しい光ファイバケーブルの統合を簡単に行うことでネットワーク管理者が費用対効果の優れたシステムのアップグレードをできます。EMIおよびRF干渉が大きな障害となる環境におけるデータ通信機器との接続には理想的です。また、データのインテグリティは、トランスミッション漏洩を検知できる光ファイバケーブリングの特質により保証されます。
| 規格 | EIA/TIA-4232 | |
|---|---|---|
| EIA/TIA-574 & CCITT V.28 | ||
| ポート | 1 x シリアルRS-232C(DB-9/M) 1 x ファイバ(ST/SC : マルチモード/シングルモード) |
|
| 最大距離 | 銅線 | 15m |
| ファイバ | 120km(シングルモード) | |
| LED表示 | PWR | グリーン---ノーマルオペレーション時に点灯 |
| LNK | グリーン---ファイバが適切に接続されている時に点灯 | |
| RCV | アンバ---DTEまたはDCEからのパケットを受信した時に点灯 | |
| 電源 | 電源入力 | 9 ～ 32VDC、外部電源アダプタ |
| 周波数 | 50 ～ 60Hz | |
| 温度 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 80℃ | |
| 湿度 | 動作湿度 | 10 ～ 80% (結露なきこと) |
| 保管湿度 | 5 ～ 90% (結露なきこと) | |
| サイズ | 109.2×90×31.5mm (D×W×H) | |
| 重さ | 280g | |
| 認証 | FCC Part 15 Class A & CE | |
アプリケーション例
IRF-631シリアルコンバータは、下の図のようなPOSやATMネットワークに最適です。
| IRF-631MC | RS-232C⇒マルチモード･ファイバ・コンバータ(SCコネクタ) |
|---|---|
| IRF-631MT | RS-232C⇒マルチモード･ファイバ・コンバータ(SCコネクタ) |
| IRF-631SC | RS-232C⇒シングルモード･ファイバ・コンバータ(SCコネクタ) |
| IRF-631TS | RS-232C⇒双方向TX-1310/RX-1550 シングルファイバ・コンバータ、SC、20km |
| IRF-631RS | RS-232C⇒双方向TX-1550/RX-1310 シングルファイバ・コンバータ、SC、20km |
| IRF-631SC-60 | RS-232C⇒シングルファイバ・コンバータ、SC、60km |
| IRF-631SC-100 | RS-232C⇒シングルファイバ・コンバータ、SC、100km |
| IRF-631SC-120 | RS-232C⇒シングルファイバ・コンバータ、SC、120km |
