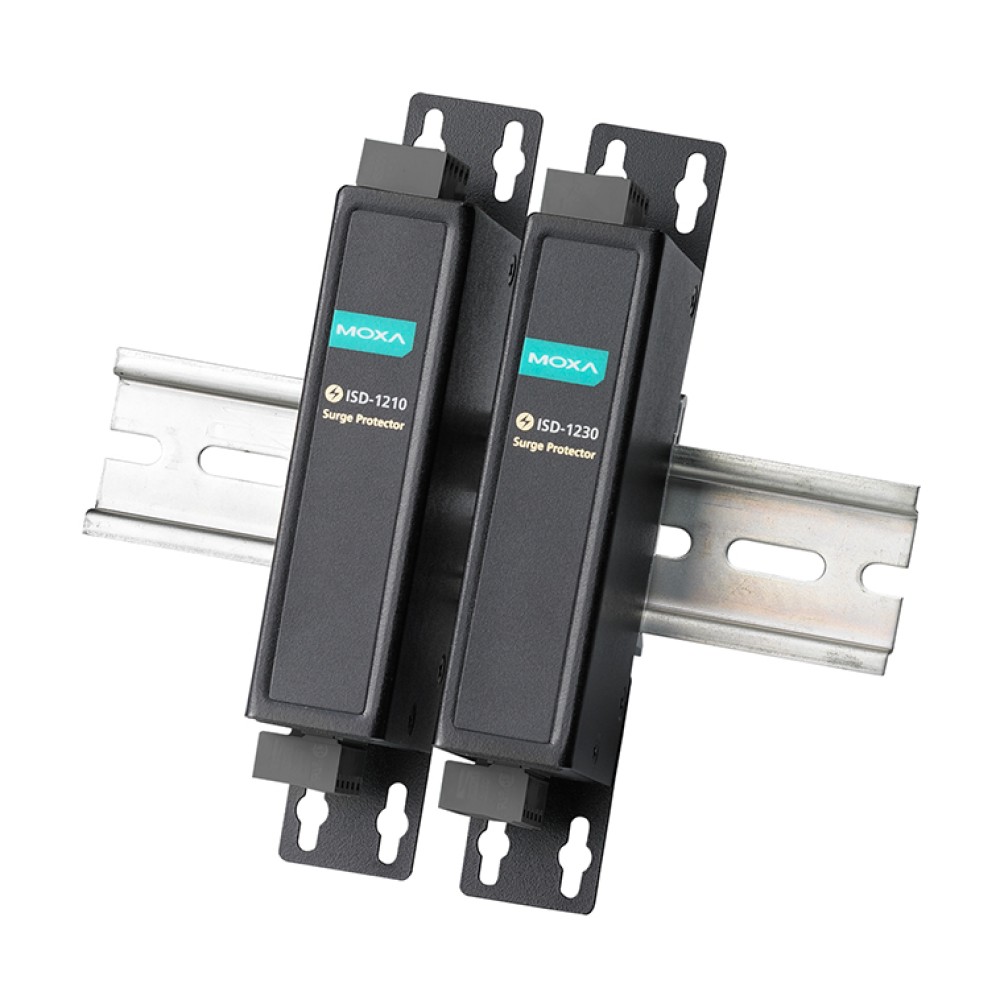

ISD-1230-T
先進的RS-232C,RS-422およびRS-485シリアルラインサージプロテクター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Plug and play
- シリアルデータラインのサージ保護 (IEC 61632-21 C2)
- RS-232CまたはRS-422/485
- コンパクトサイズにより設置が容易
- ワイド環境温度モデル(-40～85℃)サポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
ISD-1200-Tシリーズは、シリアルデータラインに接続されたモデム、FAX、I/Oポート、ターミナル、計測機器、ハブ、およびその他のシリアルデバイスをサージから保護するためにEN 61000-4-5 Level 4の強力なサージプロテクションを提供します。ISD-1200-Tは、RS-232C、RS-422 および RS-485といった様々なシリアル接続に対して保護をします。
| データラインサージ保護 | |
| 最大電力保護 | 5000 W |
|---|---|
| 保護ライン数 | 4 |
| サージの容量 | 20 kV、 8/20 μs インパルス/ライン |
| 動作電圧 | ISD-1210-T ： 15 V ISD-1230-T ： 5 V |
| 最大負荷電流 | 0.4 A (20℃), 0.13 A (85℃) |
| レスポンスタイム | ＜ 1 ns |
| 保護モード | ライン･ツー･ライン、ライン･ツー・グランド |
| 保護等級 | IP30 |
| 帯域幅 | 10 MHz損失 ＜ 1 dB |
| コネクタ | |
| ISD-1210-T/1230-T | データ入力 ： ターミナルブロック データ出力 ： ターミナルブロック |
| メカニカル | |
| ケース | メタル |
| 重さ | ＜本体＞ ISD-1210-T ： 214 g ISD-1230-T ： 212 g ＜パッケージ込み＞ ISD-1210-T ： 276 g ISD-1230-T ： 274 g |
| サイズ | ISD-1210-T ： 95 × 53 × 25 mm ISD-1230-T ： 95 × 53 × 25 mm |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 95％ 最大、結露なきこと |
| Note | より高所での動作が保証された製品が必要な場合は、Moxaまでお問い合わせください。 |
| 規格および認証 | |
| EMS | IEC 61643-21 C2 (20 kV 1.2/50、10 kV 8/20) |
| 保証およびRMAポリシー | |
| 保証期間 | 5年 (1回だけに限定) |
| 詳細 | Moxa社 製品保証方針 Note ： ISD製品は、購入後5年間に1回だけの修理に限定。最初の修理後、製品の保証は無効になります。 |
| RMAポリシー | Moxaは、PCBボードがサージによって破損したISD製品のRMAサービスを提供しておりません。 Note：ご使用の環境に適した最大のサージ保護を備えたISD製品をお選びください。 |
| ISD-1210-T | 4データ線エントリサージプロテクタ、RS-232C、20 kVサージ保護、-40～85℃動作温度 |
|---|---|
| ISD-1230-T | 4データ線エントリサージプロテクタ、RS-422/485、20 kVサージ保護、-40～85℃動作温度 |
ISD-1210-T/1230-Tシリーズ 製品一覧
| ISD-1210-T | 先進的RS-232C,RS-422およびRS-485シリアルラインサージプロテクター |
| ISD-1230-T | 先進的RS-232C,RS-422およびRS-485シリアルラインサージプロテクター |
