KK Systems

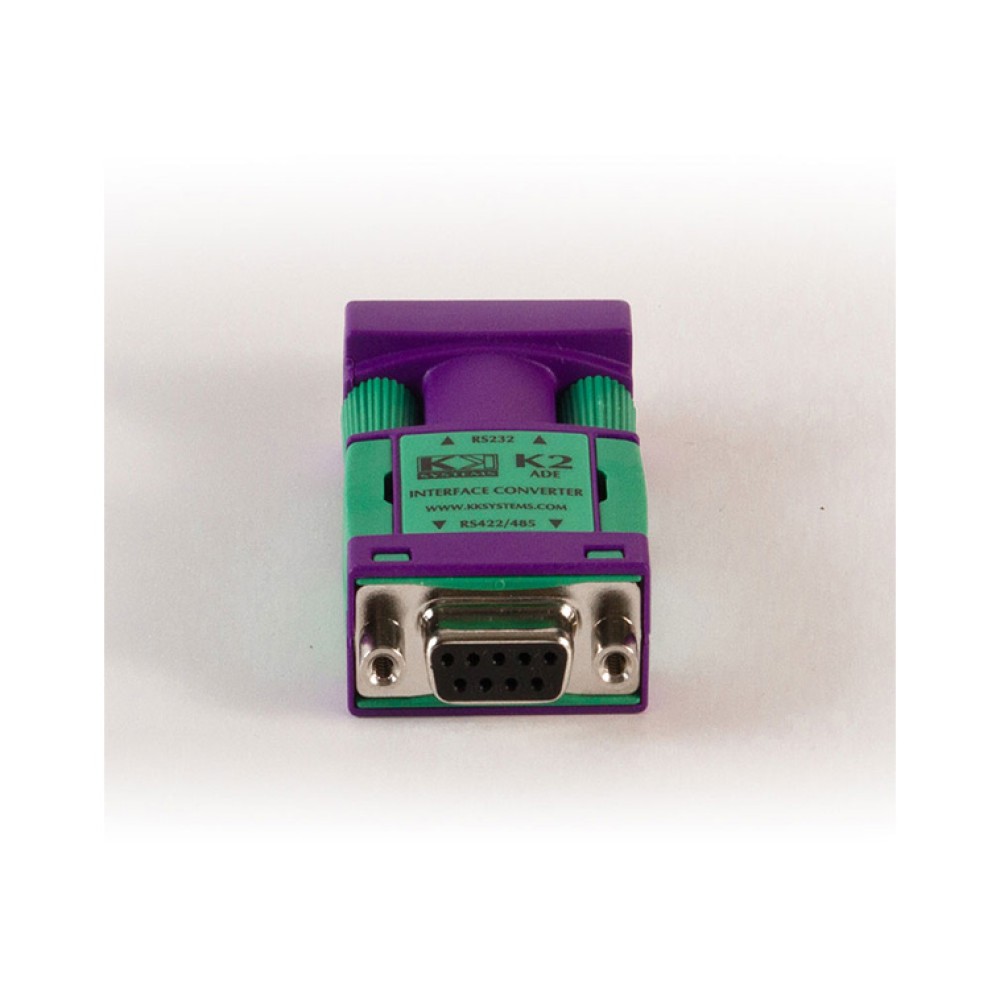

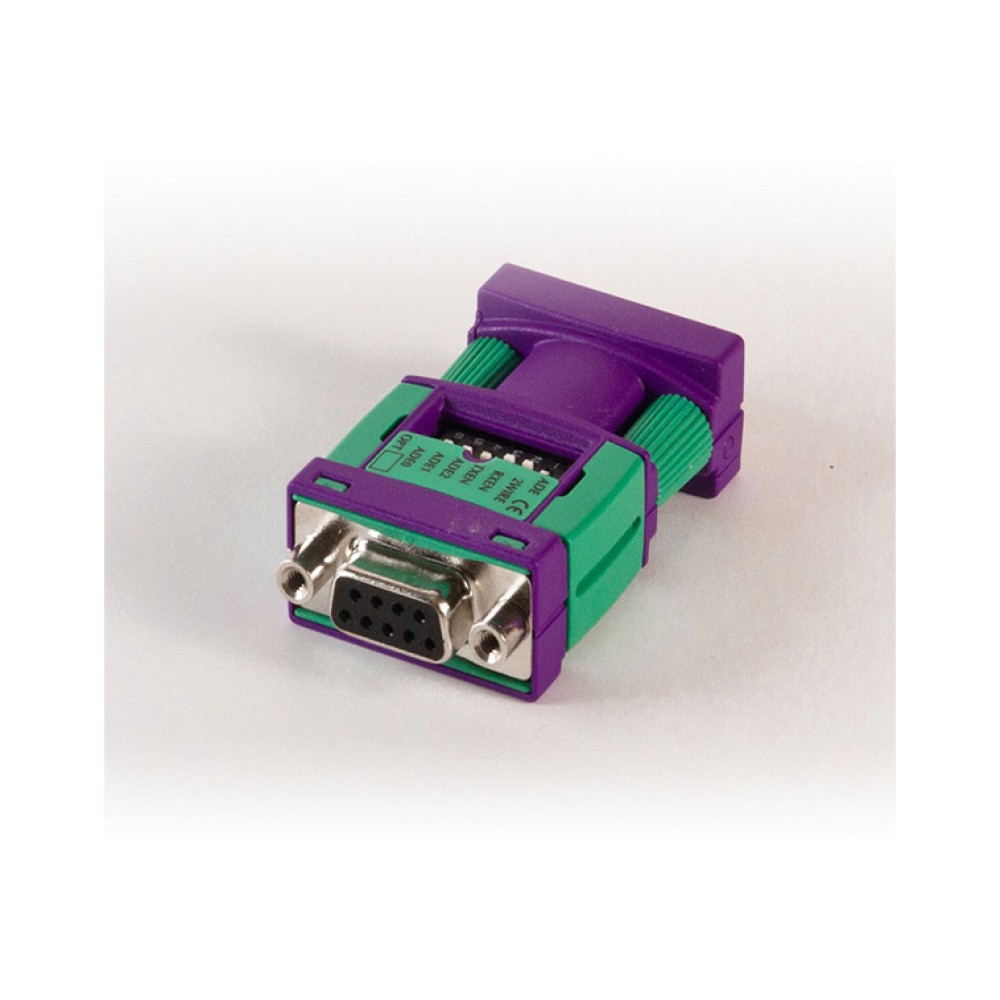

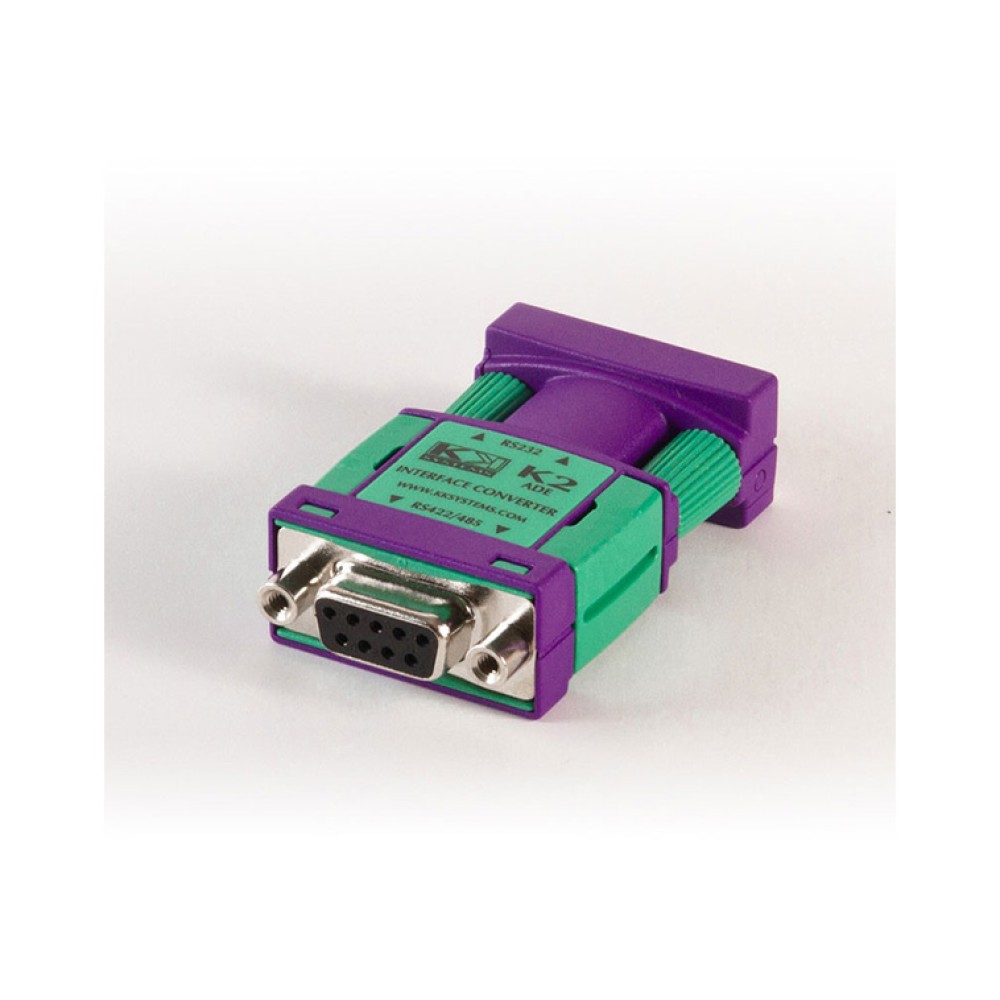

K2-ADE

RS-232C⇒RS-422/485コンバーター

主な製品特長

  • PCのRS-232Cポート(DB-9)にダイレクト接続可能
  • RS-232Cポートからの電源供給
  • RTS制御を使わないADE(Automatic Driver Enable)バージョン:(K2-ADE/K2-ADE-TB)
  • SonyコンパチブルRS-422
  • ターミナルブロックバージョン:(K2-TB/K2-ADE-TB)
  • アイソレーション・バージョン:(K2-ADE/K2-ADE-TB)

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • FAQ

K2シリーズのRS-232C⇔RS-422/485コンバータは、1×RS-232Cインターフェースおよび1 x RS-422/485(2線式および4線式)インターフェースを実装し、同一のパッケージを使用しています。2/4線切換および各種バリエーションの変更(例えば、レシーバを常にイネーブルにする)は、ディップスイッチで簡単に行えます。
ADE(Automatic Driver Enable)バージョンは、マイクロプロセッサを搭載しているのでRS-232Cデータを検知してRS-485ドライバをイネーブルあるいはデセーブルにすることができます。
K2-ADEは、2線式RS-485アプリケーションが実行できます。また、4線式RS-485アプリケーションの場合は、スレーブデバイスとして動作します。ADE機能をスイッチオフした場合は、 RS-422として使用できます。

TB:ターミナルブロック・バージョン

仕様RS232C⇔RS485コンバータ
入力:RS232CDB-9
出力:RS485DB-9
スピード0 - 38Kbps
アイソレーションNo
電源供給RS232Cポート(RTS and/or DTR)
RS485RTS制御不要
シーメンスAS1000
お問合せシーメンス AS1000プログラムケーブル
K2-ADERS-232C⇔RS-485コンバータ
DB-9/DB-9
ADE

RoHS2対応してますか?

KK Systems


対応しております。
