KA7171

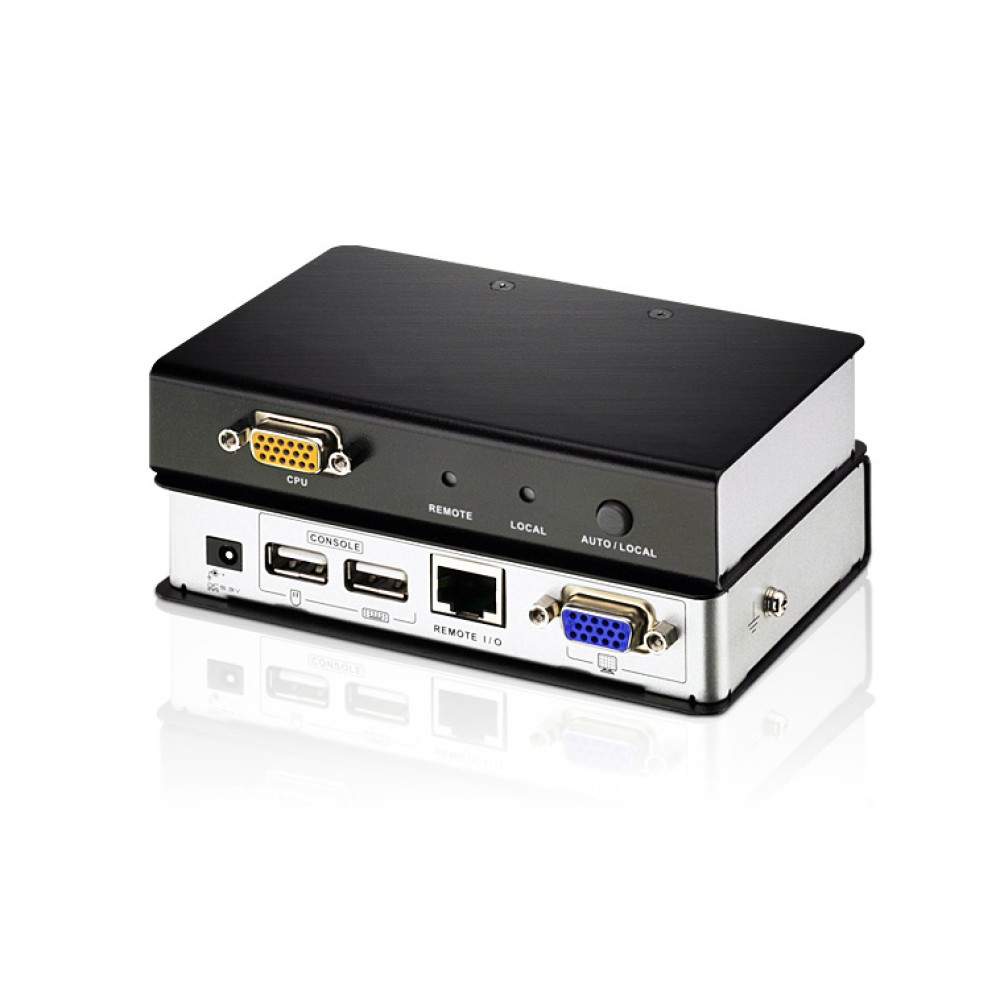

ローカルコンソール対応PS/2・USBコンピューターモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- サーバーをカテゴリ5e/6ケーブルでKVMスイッチに接続*1
- 接続するサーバーのキーボード・マウスインターフェースはPS/2・USBのどちらにも対応
- ローカルコンソール操作 - ローカル側に接続されたUSBキーボード・マウスおよびモニターからもサーバーの操作が可能
- 優先コンソール制御モードはプッシュボタンで選択可能
- 自動信号補正機能(ASC)搭載により、延長距離を変更する場合でもDIPスイッチ等の設定は不要
- USB過電流保護・防止機能搭載
- ESD保護およびサージ保護
- 解像度 - 最大1,920×1,200*2
- VGA、SVGA、SXGA、UXGA、WUXGAに対応したマルチスキャンモニターに対応。ローカルモニターはDDC、DDC2、DDC2B準拠
- 簡単セットアップ - ソフトウェア不要。必要なケーブルを接続するだけで設置完了
*1 対応KVMスイッチ - KN2116A、KN2116v/KN2132v/KN4116v/KN4132v、KN2124v/KN2140v/KN4124v/KN4140v、KM0032/KM0532/KM0932
*2 接続するKVMスイッチの機種に依存
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
KA7171は、PS/2またはUSBインターフェースのサーバーをカテゴリ5e/6ケーブルを使って、IP-KVMスイッチやマトリックスKVMスイッチに接続するコンピュータモジュールです。モジュール本体にコンソール(USBキーボード・マウスおよびVGAモニター)を別途接続することができるため、KVMスイッチの配下に組み込んでも、ローカル側での操作環境を維持することができます。
さらに、ローカル側の管理者がサーバーを操作する必要がある場合に、リモートユーザーからローカルユーザーに操作権限を優先的に移行できる「優先コンソール制御機能」を有しているため、操作の競合や不要な操作を減らすことができます。
| 機能 | KA7171 | |
|---|---|---|

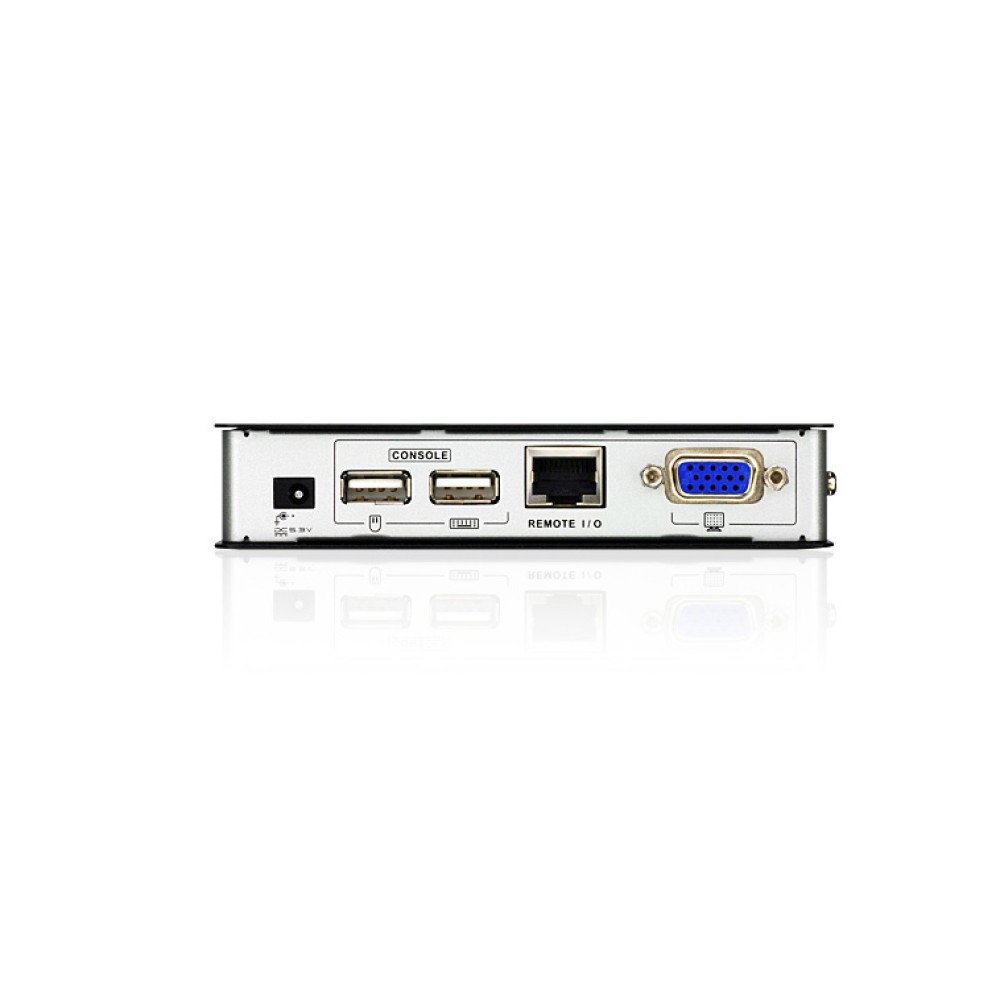

| コンソール側コネクタ | キーボード | USBタイプAメス×1 |
| マウス | USBタイプAメス×1 | |
| モニタ | D-sub15ピンメス×1 | |

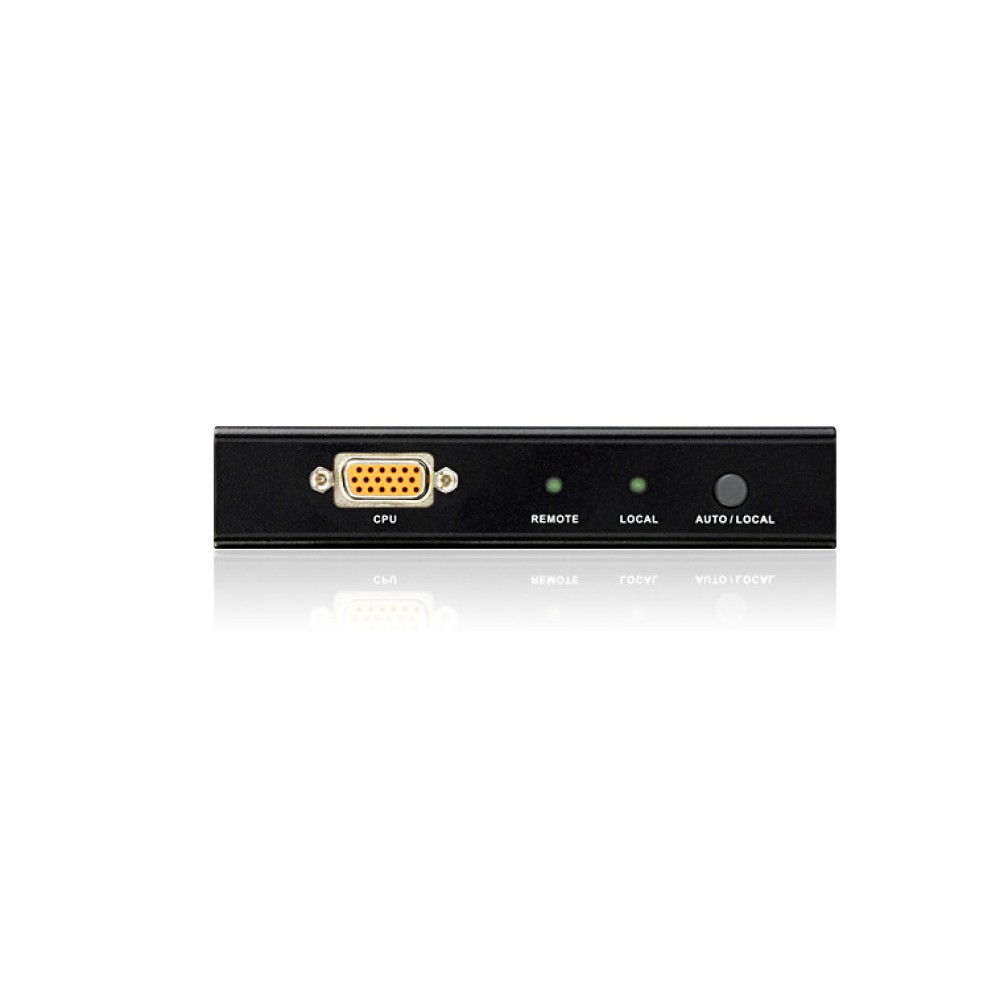

| コンピュータ側コネクタ | キーボード | SPHDメス×1 |
| マウス | ||
| モニタ | ||
| KVMスイッチ、モジュール間接続 | RJ-45×1 | |
| スイッチ | 操作モード選択 | プッシュボタン×1 |
| LED | ローカル | グリーン×1 |
| リモート | グリーン×1 | |
| エミュレーション | キーボード/マウス | PS/2、USB |
| 解像度 | 最大1,920×1,200 @60Hz、DDC2B準拠 | |
| 電源仕様(アダプタ) | 型番:0AD8-0605-09EG 入力:AC100V～240V 50～60Hz 出力:DC5.3V 0.94A |
|
| 消費電力 | 3W | |
| 動作温度 | 0～50℃ | |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 330g | |
| サイズ （W×D×H） | 125×82×25mm | |
| 同梱品 | 電源アダプター×1 2L-5301UP(1.2m)×1 フットパッド(4pcs)×1 |
|

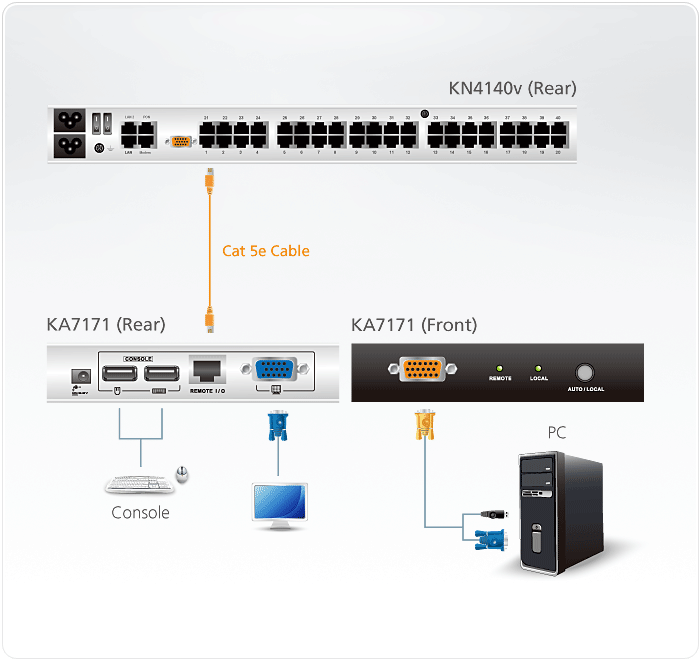

構成図
| KA7171 | ローカルコンソール対応PS/2・USBコンピュータモジュール |
|---|
