KE8952
HDMIシングルディスプレイ IP-KVMエクステンダー(4K,PoE対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
ハードウェア
- UHD解像度対応 - 最大3,840×2,160@30Hz(4:4:4)、24ビット色深度。
- Deep Color(36ビット)対応
- インターレース対応(1080i)
- 標準HDMI解像度(640×480～3,840×2,160@30Hz)対応
- ステレオオーディオ(スピーカー・マイクロフォン)対応
- USBバーチャルメディア対応
- HDMI 1.4a、HDCP 1.4対応
- Auto-MDIX対応 - ケーブルの種類(ストレート/クロス)を自動判別
- 8KV/15KV ESD保護および1KVサージ保護
- ファンレスデザインにより、エネルギー効率に優れ、動作音も静かな操作環境を実現
- ホットプラグ対応
- ファームウェアアップグレード対応
- ラックマウント対応 - ラックマウントキット型番2X-021G(デュアルラックマウントキット)、2X-031G(シングルラックマウントキット)を使用してラックマウントが可能
- 高画質ビデオストリーミング対応 - ATENの高度なグラフィックプロセッサー搭載で、延長距離に関わらずクリアでシャープな画像を出力可能
- ギガビットイーサネットポート接続対応
- SFPモジュール対応 (※1)
- PoE(Power over Ethernet)対応 (※2) - IEEE 802.3atおよびIEEE802.3af準拠
管理
- イントラネットを経由してリモートからコンピュータにアクセス可能
- デュアルコンソール操作 - トランスミッタ/レシーバ(ユーザステーション)に接続されたUSBキーボード・USBマウス・モニタから同一PCの操作が可能
- レシーバ(ユーザステーション)に搭載のOSDからトランスミッタとレシーバの両方の設定が可能
- GUI操作対応
- EDIDエキスパート機能搭載 - 自動/手動で適切なEDIDモードを選択可能
- オンスクリーンプレビュー(アレイモード) - 1画面に最大36台分の映像を6×6画面で表示可能
- コマンドライン対応 - アドミニストレータはCLIまたはサードパーティのアプリケーションを使用し、RS-232Cまたはネットワーク経由でKEデバイス全ての制御が可能
- RS-232C対応 - シリアルターミナル、タッチスクリーン、バーコードリーダ等のシリアルデバイスが接続可能
- LEDの点滅やビープ音で、デバイスの位置や識別が容易
セキュリティ
- KEを直接接続するための専用LANポート搭載 - 社内ネットワークからの分離が可能
- データは全てネットワークを介して送信する前にAES暗号化を行い、レシーバ側で解読するため、セキュアなデータ送信が可能
- リモートログインセキュリティ
バーチャルメディア
- USBバーチャルメディアモードで、ファイル転送やOSパッチの適用、ソフトウェアのインストールや診断試験がリモートから可能
- USB 2.0 DVD/CDドライバやUSBマスストレージ、PCハードドライブおよびISOイメージ対応
- スマートカード/CACリーダ対応
追加機能
(KEマトリックスマネジャーソフトウェアCCKMと併用した場合)
- 速い切替速度 - ローカル側のディスプレイに表示するリモート側の解像度が異なる場合でも、0.3秒以内に切替表示可能 (※3)
- ビデオウォール表示対応 - 最大8×8(モニタ64台)ビデオウォール表示により、リモートでの中央監視が容易に実現
- 詳細なスケジューリング機能 - メディアの再生日時を設定することで、作業効率やコストの改善が可能
- チャネルコネクション - レシーバを複数のトランスミッタに接続して、画像や音声、USB、シリアルソースを個別にストリーミング可能
- 内部認証、外部認証の両方で高度なセキュリティ機能を提供 - 対応外部認証はLDAP、Active Directory、RADIUSおよびTACACS+対応
- 詳細なユーザ権限設定 - アドミニストレータはトランスミッタへのアクセス権限を4つのモードから設定することで、ユーザ間で共同作業を行ったり、干渉を防止したりすることが可能
- KEシリーズ製品へのアクセスや操作権限をユーザまたはグループで設定可能
- 業界標準TLSプロトコル準拠
- 最大4台のKEシリーズ製品の映像をグループ化することで、マルチディスプレイ環境の構築が可能
* 1対多、多対1、多対多で使用する際には、データスループットの低下を防ぐためにIGMP対応のハブをご利用ください。
※1) SFPモジュールは別売品です。対応SFPモジュール型番 - SM(10km)：2A-136G、MM(550m)：2A-137G
※2) SFPを使用する場合には、対応していません。
※3) 対応する最大解像度は1,920×1,200です。また、レシーバ側の解像度を揃える必要があります。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

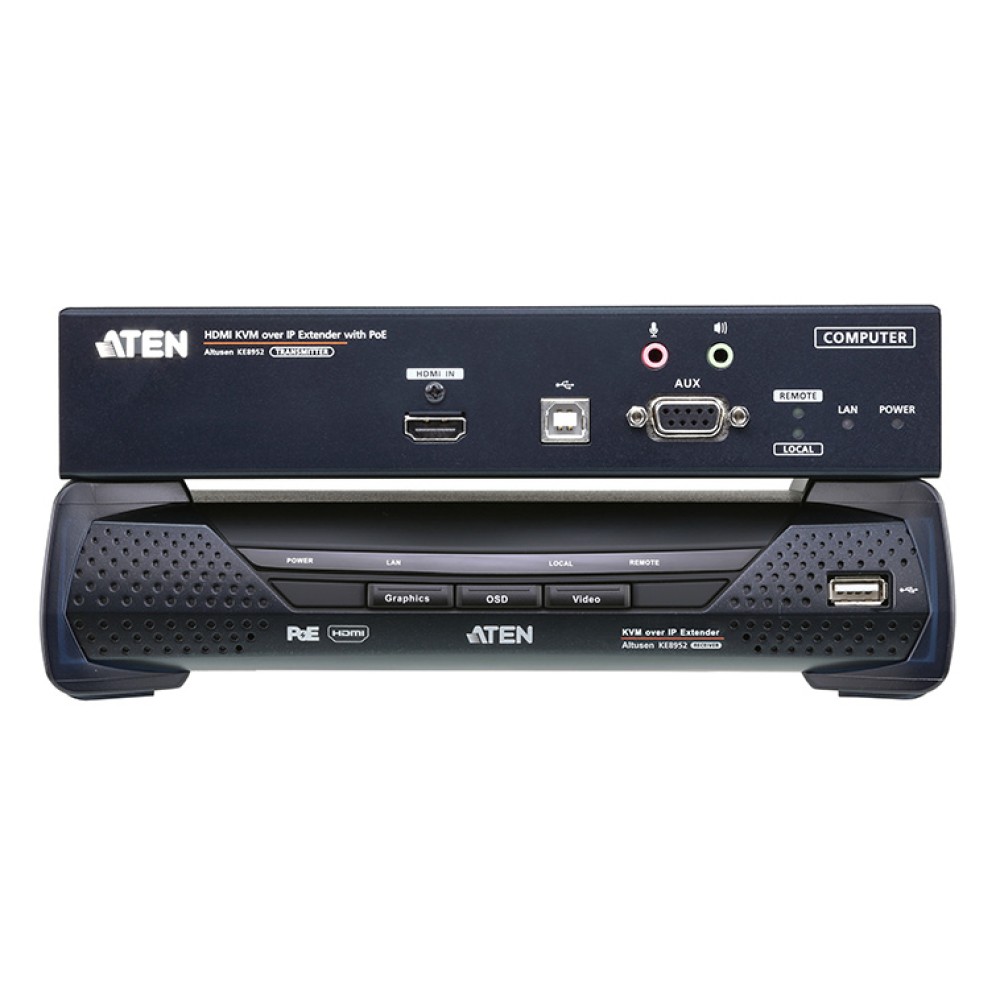

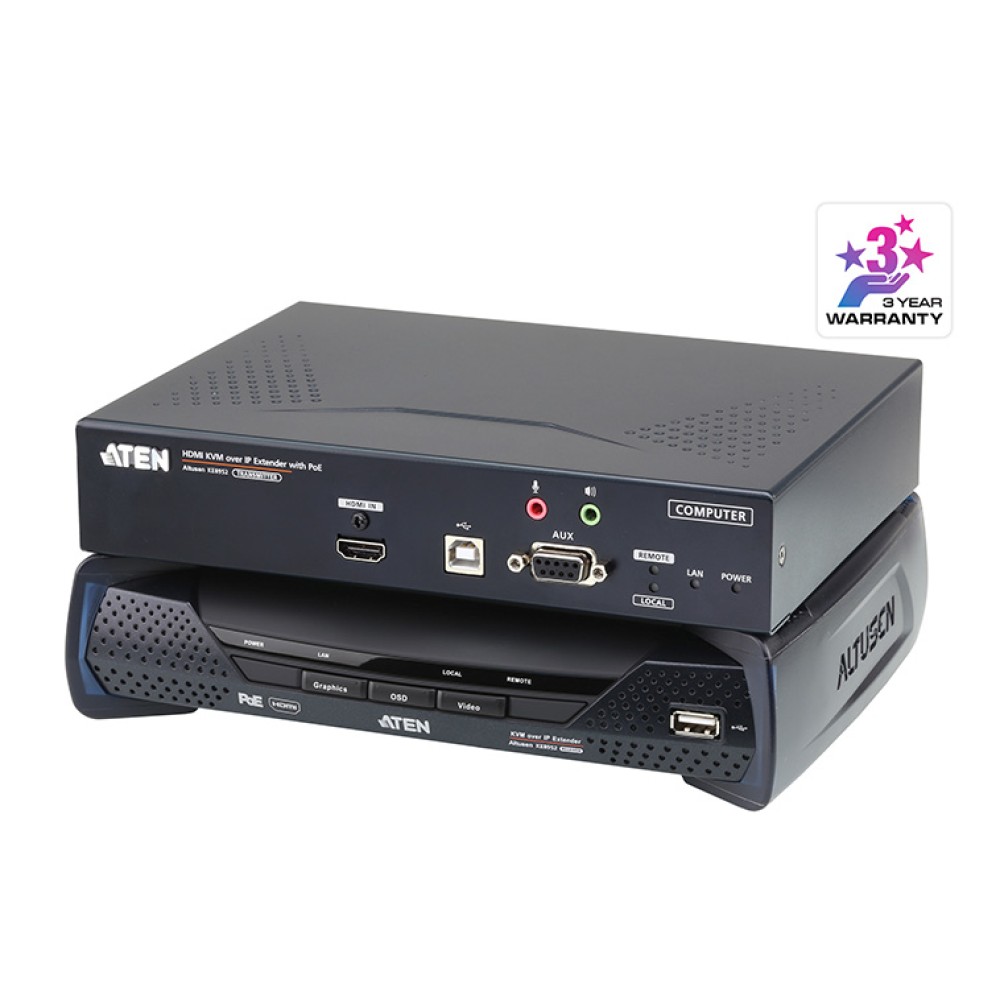

KE8952はPCのコンソール(USBキーボード/マウス・HDMIモニタ)をイントラネット経由で延長できるHDMI対応IP-KVMエクステンダです。本製品は4K解像度(*1)対応。さらに1Gbps SFPファイバモジュールに対応しているため、光ファイバ回線を経由した延長接続も可能です。KE8952はPCを接続するトランスミッタ(KE8952T)とコンソールを接続するレシーバ(ユーザステーション)(KE8952R)から構成されます。各ユニットには固有のIPアドレスが割り当てられるので、1対1、1対多、多対1、多対多での通信ができます。トランスミッタとレシーバ(ユーザステーション)はカテゴリ5e/6ケーブルを使用して直接接続することも、ハイスピードネットワークや光ファイバ回線を使用したLANを経由して接続することもできます。また、KE8952は、PoE(Power over Ethernet)対応なので、電源はPoEネットワークスイッチから給電されるため、電源アダプタの接続や電源の設定に関するコストを省くことができます。
さらに、本製品で使用するKEマトリックスマネジャーソフトウェア(CCKM)は、ユーザ名/パスワード認証機能を搭載し、同一サブネット上にあるKEシリーズ製品(*2)全てを自動検知して切替・共有ができます。他にネットワーク越しに本製品を簡単に設定したり、マルチディスプレイの環境設定や映像のグループ化、プロファイルスケジューリング機能等も利用したりできます。本製品はデータ通信のセキュリティをより強化するため、AES暗号化やRADUIS、LDAP、AD等のリモートユーザ認証機能を搭載。ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232Cにも対応しています。
KE8952とKEシリーズ製品およびKEマトリックスマネジャーソフトウェア(CCKM)を組み合わせたATENのIP-KVMマトリックスシステムは、データセンターに限らず、テレビ局やポスプロ等の放送業界、コントロールルーム、工場等の幅広い分野において、PCとコンソールを任意の場所に距離を気にすることなく設置したい場合に、ご活用いただけます。
※1) 対応4K解像度は、最大3,840×2,160@30Hz(4:4:4)、24ビット色深度です。
※2) 対応するKEシリーズ製品の型番は、KE6900、KE6900ST、KE6940、KE8950、KE8952です。
| KE8952R | KE8952T | |
|---|---|---|
| コンピュータ接続数 | ||
| ダイレクト | － | 1 |
| コンソール接続数 | ||
| ローカル | － | 1 |
| リモート | 1 | － |
| コンピュータ側対応インターフェース | － | キーボード/マウス：USB |
| コンソール側対応インターフェース | キーボード/マウス：USB | キーボード/マウス：USB |

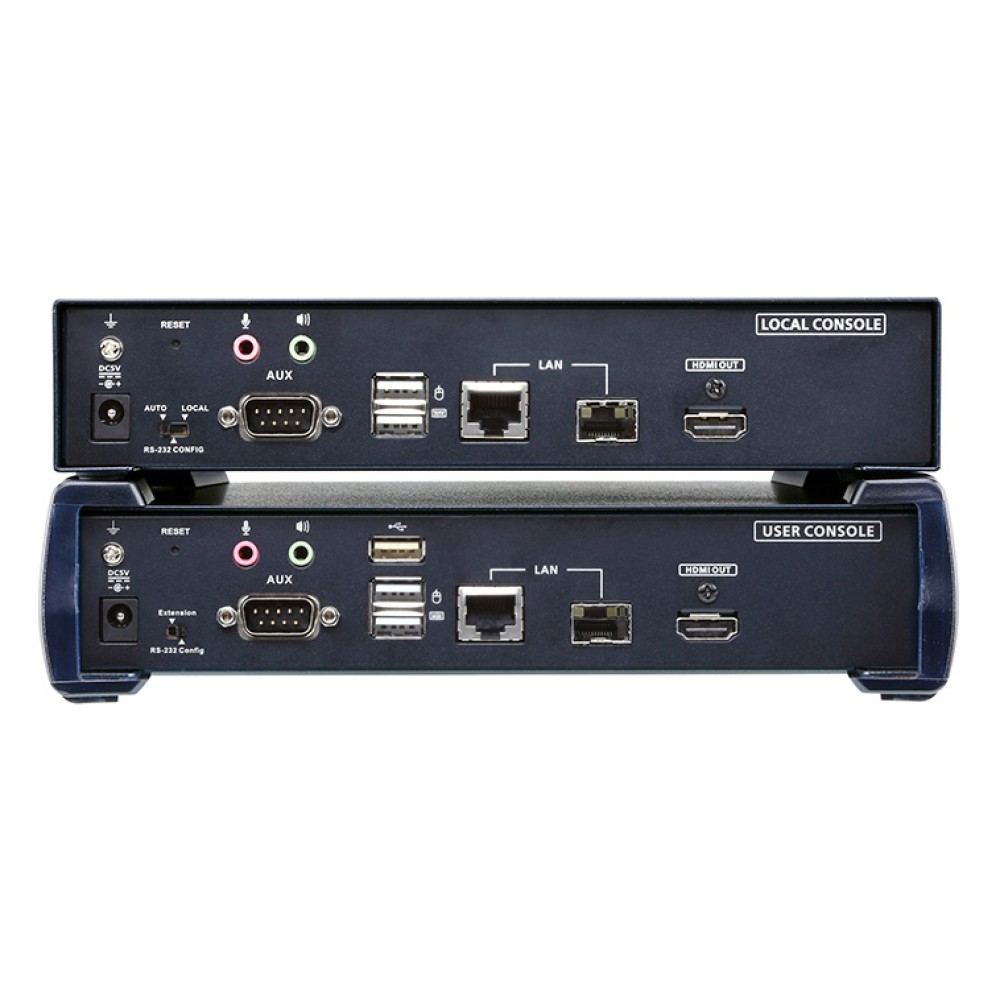

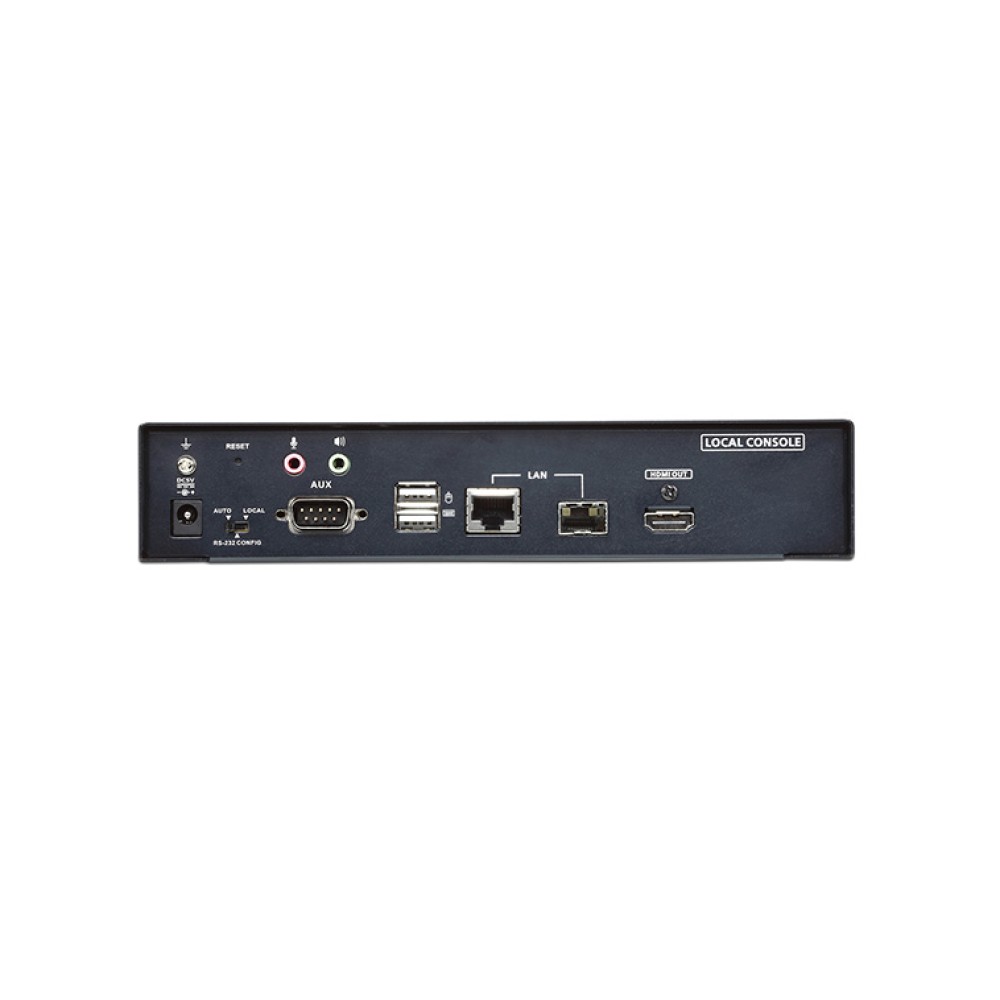

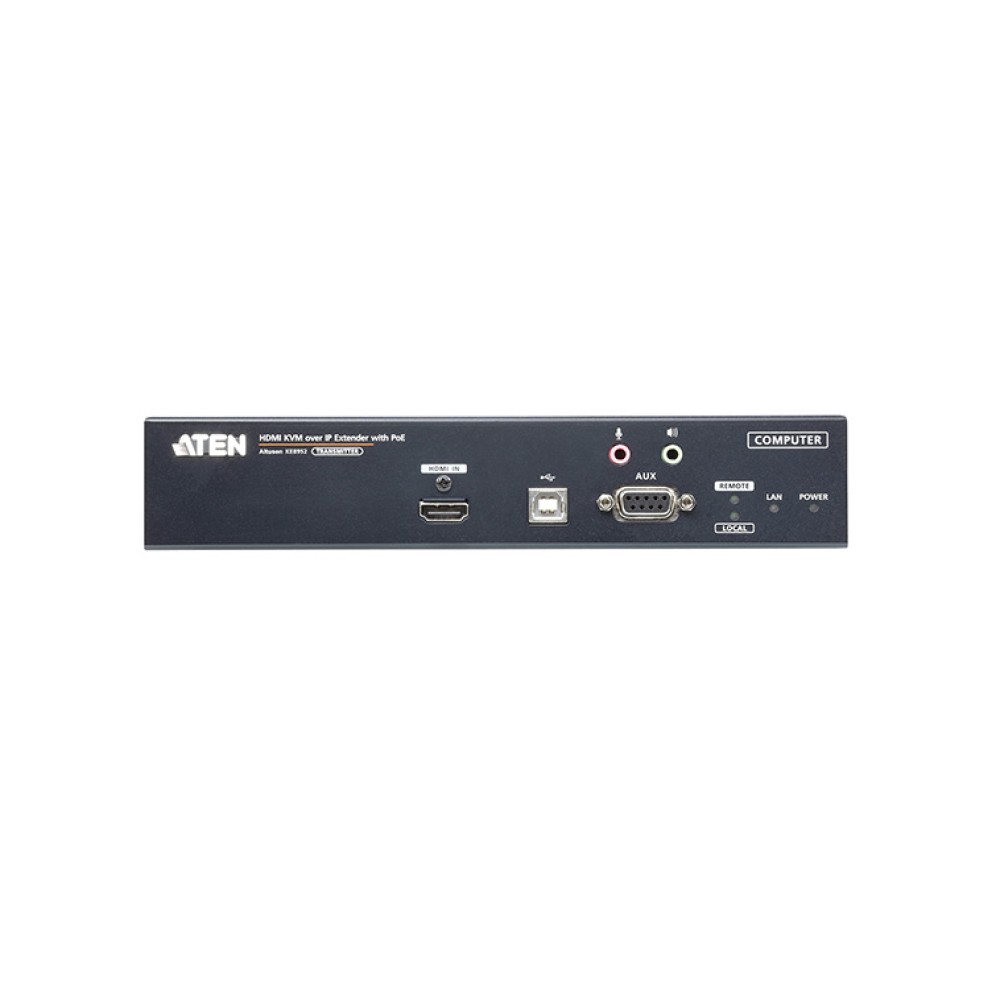

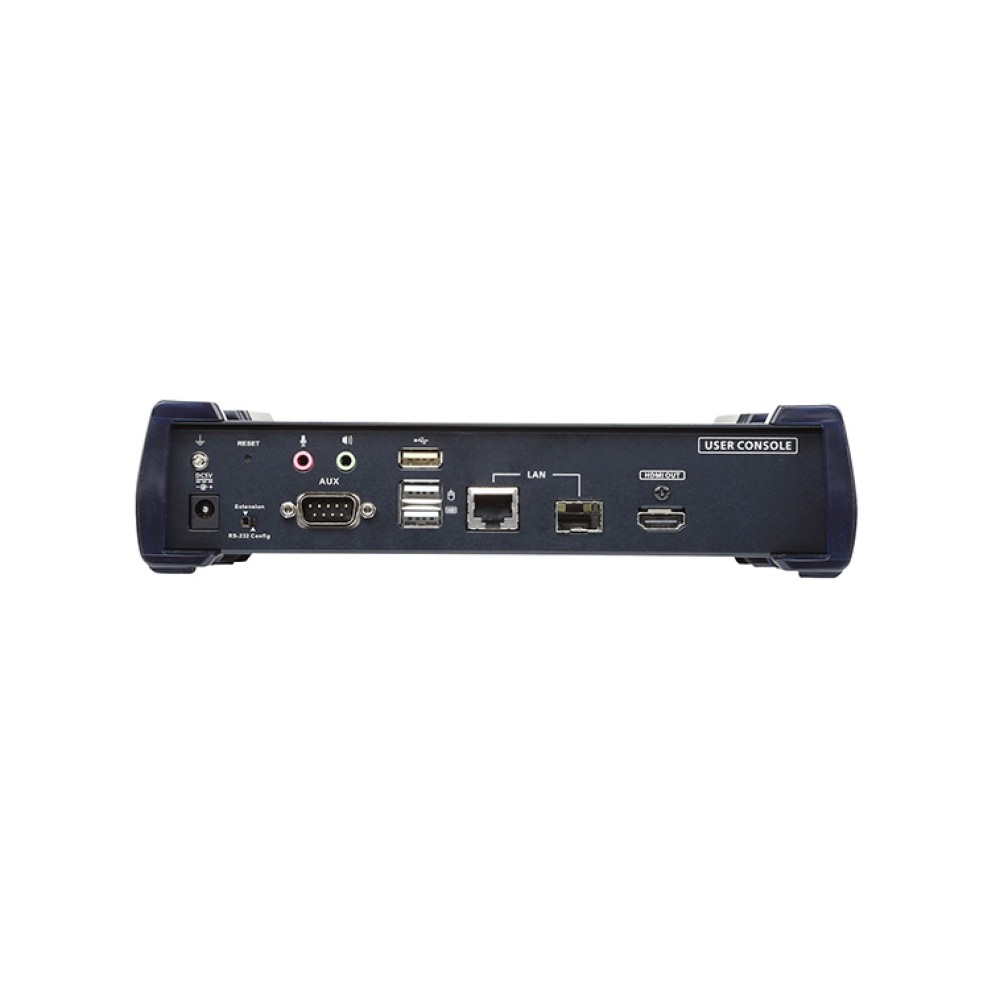

| コネクタ | ||
| KVMポート | － | キーボード/マウス：USBタイプB メス×1 モニタ：HDMI メス×1 スピーカー：ステレオミニジャック×1 マイク：ステレオミニジャック×1 RS-232C：DB-9ピン メス×1 |
| コンソールポート | キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニタ：HDMI メス×1 スピーカー：ステレオミニジャック×1 マイク：ステレオミニジャック×1 RS-232C:DB9ピン オス×1 |
キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニタ：HDMI メス×1 スピーカー：ステレオミニジャック×1 マイク：ステレオミニジャック×1 RS-232C:DB9ピン オス×1 |
| バーチャルメディア | USBタイプA メス×2 | － |
| 電源 | DC電源ジャック×1 | DC電源ジャック×1 |
| LANポート | RJ-45×1 SFPスロット×1 |
RJ-45×1 SFPスロット×1 |
| スイッチ | ||
| OSD | プッシュボタン×1 | － |
| ビデオ | プッシュボタン×1 | － |
| グラフィック(静止画像) | プッシュボタン×1 | － |
| リセット | ピンホール型スイッチ×1 | ピンホール型スイッチ×1 |
| LED | ||
| 10/100/1000 Mbps | 1(10 Mbps: オレンジ / 100 Mbps: オレンジ＆グリーン / 1000 Mbps: グリーン) | 1(10 Mbps: オレンジ / 100 Mbps: オレンジ＆グリーン / 1000 Mbps: グリーン) |
| 電源 | ブルー×1 | ブルー×1 |
| ローカル | グリーン×1 | グリーン×1 |
| リモート | グリーン×1 | グリーン×1 |
| エミュレーション | ||
| キーボード/マウス | USB | USB |
| 電源入力 | ||
| 電源アダプタ | (オプション) 型番：0AD8-8005-40MG 入力：AC100V～240V 50/60Hz 出力：DC5V 4A |
(オプション) 型番：0AD8-8005-40MG 入力：AC100V～240V 50/60Hz 出力：DC5V 4A |
| 消費電力 | 5.65W | 7.22W |
| 解像度 | 最大3,840×2,160@30Hz | 最大3,840×2,160@30Hz |
| 動作環境 | ||
| 動作温度 | 0～50℃ | 0～50℃ |
| 保管温度 | -20～60℃ | -20～60℃ |
| 湿度 | 0～95% RH、結露なきこと | 0～95% RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 1.26 kg ( 2.78 lb ) | 1.13 kg ( 2.49 lb ) |
| サイズ(W×D×H) | 228×172×55 mm | 215×163×42 mm |
| 同梱品 | (KE8952の同梱品) KVM(HDMI、USB、オーディオ)ケーブル×1(1.8m) HDMIケーブル抜け防止ホルダ(型番:2X-EA12)×2 フットパッドセット×1 KE8952T用マウントキット×1 クイックスタートガイド×1 |
(KE8952の同梱品) KVM(HDMI、USB、オーディオ)ケーブル×1(1.8m) HDMIケーブル抜け防止ホルダ(型番:2X-EA12)×2 フットパッドセット×1 KE8952T用マウントキット×1 クイックスタートガイド×1 |

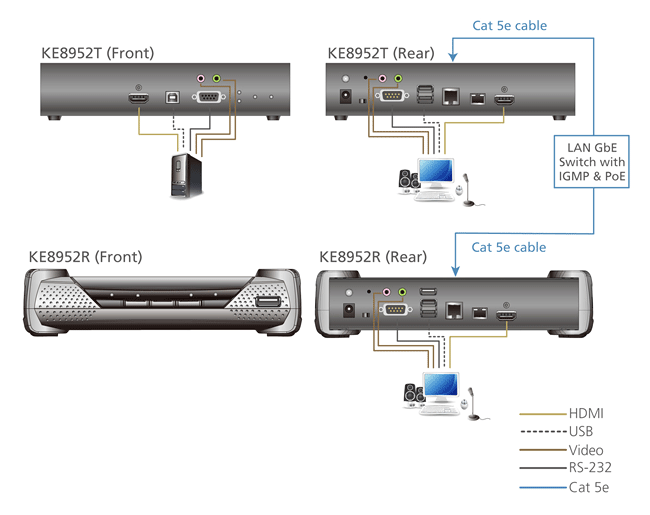

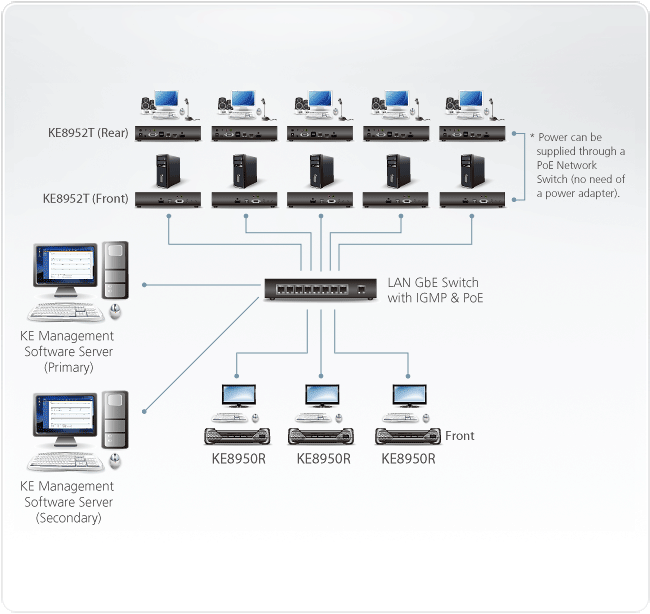

構成図
| KE8952 | HDMIシングルディスプレイ IP-KVMエクステンダ (4K, PoE対応) |
|---|
