KH1508i
マルチプラットホーム対応 8ポート Cat5タイプ KVM Over the NET KH1508i
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 1組のコンソールで最大8台(KH1508i)/16台(KH1516i)のコンピュータの操作が可能
- デイジーチェーン専用ポート‐最大15台のデイジーチェーン接続で1組のコンソールから256台までのコンピュータの操作が可能
- コンピュータとスイッチ間の距離を延長‐最大30mまで解像度1,600×1,200@60Hz、最大40mまで解像度1280×1024@75Hz
- ATEN独自開発ASIC (特許出願中) 搭載により、フロントパネルにデイジーチェーンのステーション位置を自動検出‐手動でDIPスイッチの設定不要
- ステーション位置をLEDで表示‐ステーション構成を変更した場合もOSDのポートネームを自動再構築
- マルチプラットフォーム対応:Windows、Linux、Mac、Sun、シリアル
- LAN、WAN、インターネット経由で世界のどこからでもリモート操作可能‐10Base-T、 100Base-T、TCP/IP、HTTP対応
- 最大64名のユーザーアカウント作成可能
- パスワード保護と暗号化技術による強靭なセキュリティ保護
- WindowsおよびJavaクライアントソフトを提供‐Javaクライアントは、プラットフォームを問わず動作可能
- ソフトウェア不要‐ポート選択スイッチ、ホットキー、OSDメニューから簡単にコンピュータを選択
- オートスキャン機能‐選択したコンピュータを自動モニタリング
- ファームウェアアップグレード可能
- VGA解像度1,600×1,200対応
- 19インチシステムラック(1Uサイズ)にラックマウント可能

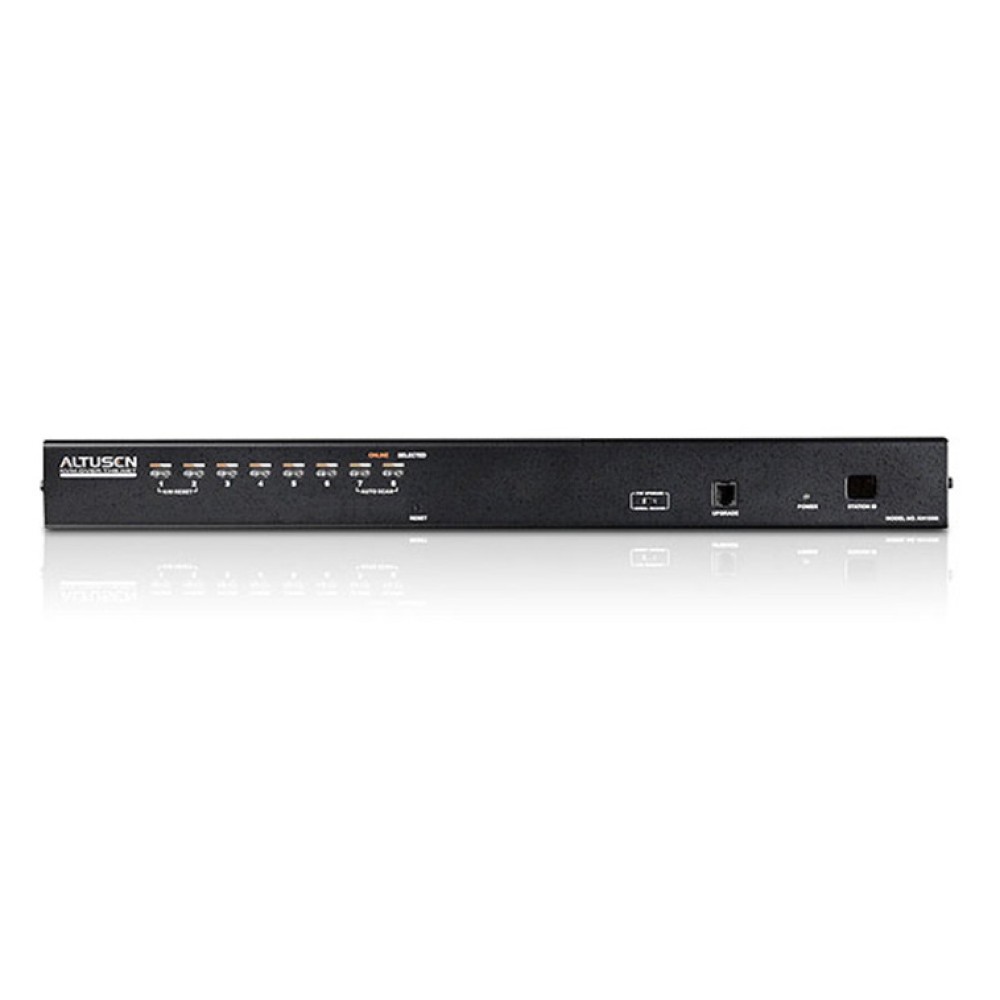

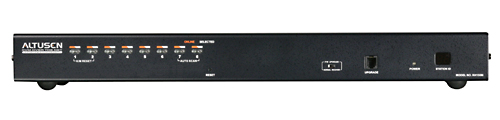

Front View

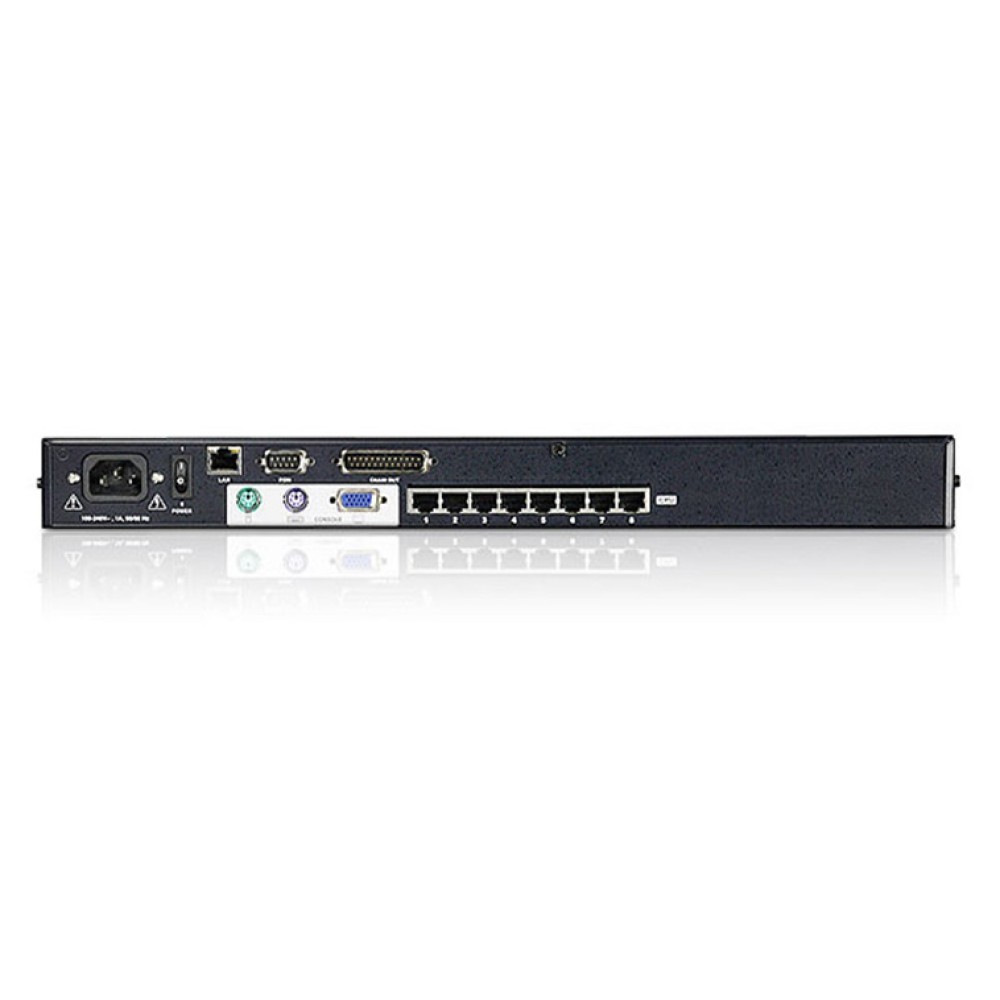

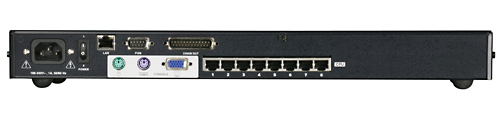

Rear View
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
KH1508i/1516i KVMスイッチは、1組のコンソールで多数のコンピュータの操作が可能です。コミュニケーションプロトコルはTCP/IP経由で、時間や場所を選ばずにリモートからコンピュータを操作することができます。
※LANケーブルは別売りとなります。
| 機能 | KH1508i | |
|---|---|---|
| コンピュータ接続数 | ダイレクト接続 | 8 |
| 最大（デイジーチェーン） | 128 | |
| コンソール接続数 | 1 | |
| コンピュータ側対応 インターフェース |
キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
| マウス | ||
| コンソール側対応 インターフェース |
キーボード | PS/2 |
| マウス | ||
| ポート選択方法 | OSD、ホットキー、プッシュボタン | |
| コンピュータ側コネクタ | キーボード | RJ-45×8 |
| マウス | ||
| モニタ | ||
| コンソール側コネクタ | キーボード | ミニDIN6ピン メス×1 |
| マウス | ミニDIN6ピン メス×1 | |
| モニタ | D-sub15ピン メス×1 | |
| スイッチ | リセット | ピンホール型スイッチ×1 |
| 電源 | ロッカースイッチ×1 | |
| ポート選択 | プッシュボタン×8 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| デイジーチェーンポート | OUT | DB-25 オス×1 |
| ファームウェアアップグレードポート | RJ-11×1 | |
| 電源ソケット | 3極AC電源ソケット×1 | |
| LANポート | RJ-45 メス×1 | |
| PON（RS-232）ポート | DB-9 オス ×1 | |
| LED | オンライン | グリーン×8 |
| 選択ポート | オレンジ×8 | |
| 電源 | ブルー×1 | |
| ステーションID | 7セグメントデジタル表示 オレンジ×2 |
|
| キーボード・マウス エミュレーション | PS/2、USB(Win、Mac、Sun)、シリアル | |
| スキャンインターバル | 0～255秒(ユーザー設定)/10秒(デフォルト) | |
| 電源仕様 | AC100V～240V 50～60Hz | |
| 消費電力 | 12W | |
| VGA解像度 | ローカル | 1,600×1,200@60Hz(30m)、1,280×1,024@75Hz(40m) |
| リモート | 1,280×1,024@75Hz | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.8kg | |
| サイズ （W×D×H） | 437×161×44mm | |
| 同梱品 | 電源ケーブル×1 ファームウェアアップグレードケーブル×1 クイックスタートガイド×1 ユーザーマニュアル×1 ラックマウントキット×1 フットパッド（4pcs）×1 |
|
| 対応KVMモジュール | 《PS/2用モジュール》 KA9520 《USB用モジュール》 KA9570 《シリアルモジュール》 KA9140 |
|
| デイジーチェーン対応製品 | KH1508 KH1516 |
|
| デイジーチェーン用ケーブル | 2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
|
| 旧SUNシステム専用モジュール(13W3+ミニDIN8ピン) | KA9130 | |
| 新SUNシステム専用モジュール(D-SUB15ピン+USB) | KA9131 | |
| MAC用モジュール | KA9570 | |
・KH1508i/KH1516i対応モジュール
| 型番 | 説明 | コネクタ仕様 |
|---|---|---|

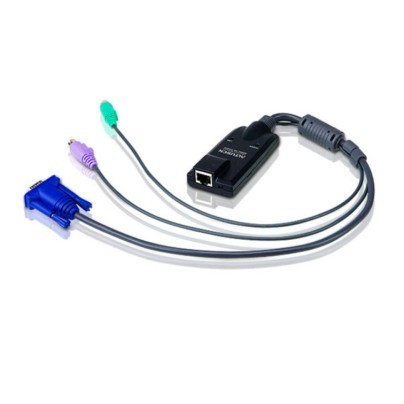

| KA9520 | PS/2タイプコンソールポートを持つコンピュータとKH1508i/KH1516iを接続 | PS/2ミニDIN6ピンオス |
| PS/2 ミニDIN6ピンオス | ||
| D-sub15ピンオス | ||
| KA9130 | Sun13W3 コンソールポートを持つSunコンピュータとKH1508i/KH1516iを接続 | 13W3オス |
| ミニDIN8ピンオス | ||
| KA9131 | SunUSB コンソールポートを持つコンピュータとKH1508i/KH1516iを接続 | D-sub15ピンオス |
| USBタイプAオス | ||
| KA9140 | VT100ターミナル対応 | PS/2ミニDIN6ピンメス |
| D-sub15ピンメス | ||
| RS-232C DB-9ピンメス | ||
| KA9570 | USBコンソールポートを持つコンピュータとKH1508i/KH1516iを接続 | D-sub15ピンオス |
| USBタイプAオス |
ポート構成

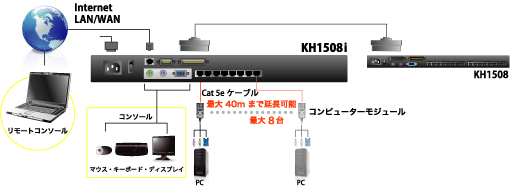

接続図
| KH1508i | マルチプラットホーム対応 8ポートカテゴリ5タイプ KVM over the NET |
|---|
