ATEN

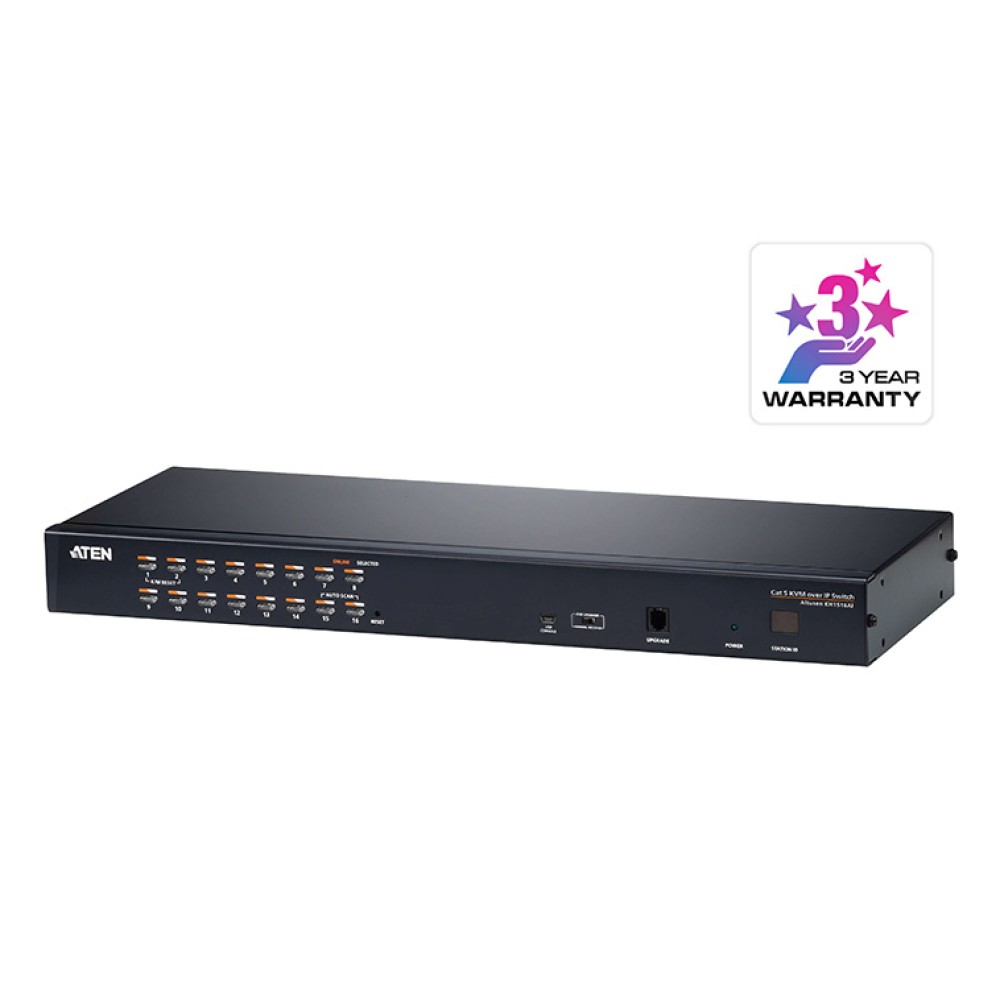

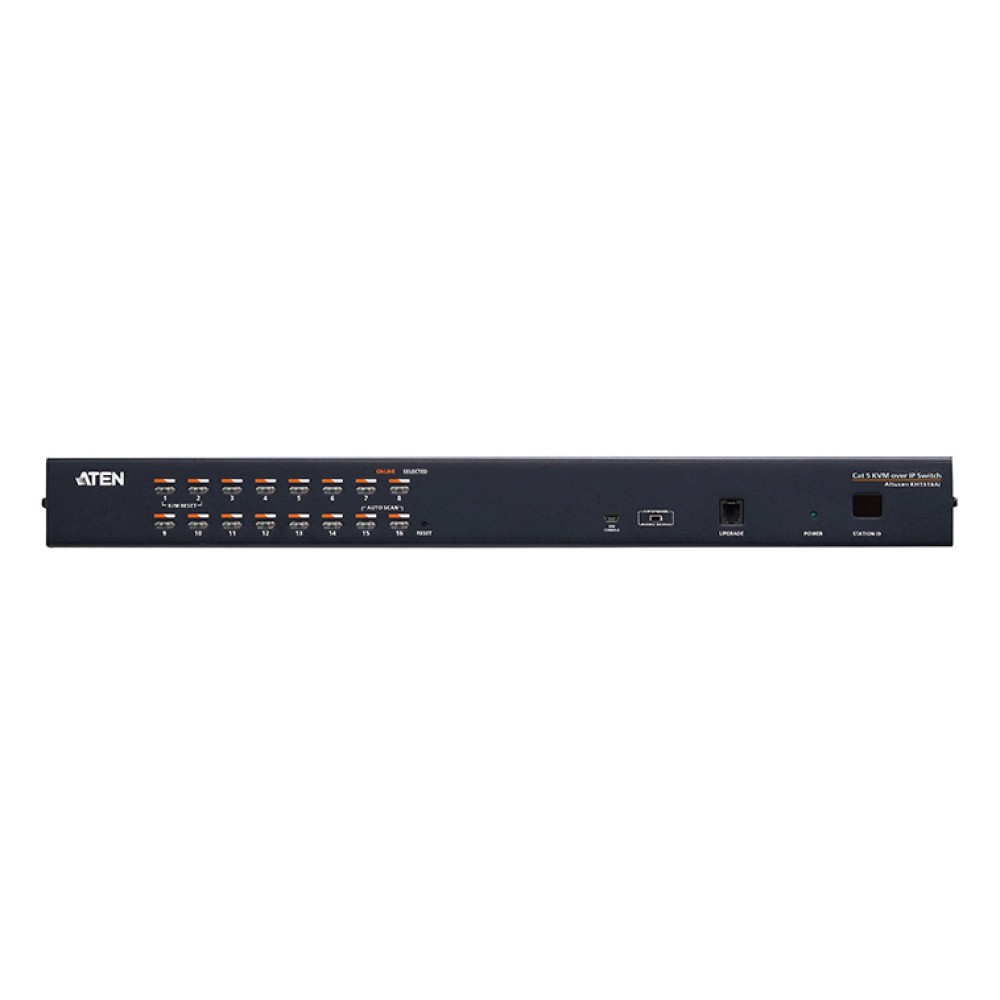

KH1516Ai

16ポートカテゴリ5デジタルKVMスイッチ

主な製品特長

1コンソールから最大16台のコンピューターを操作可能
デイジーチェーン接続対応 - KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大512台まで対応
接続できる機器のインターフェースはPS/2、USB、レガシーSun(13W3)、シリアル(RS-232)に対応
マルチプラットフォーム対応 - Windows、Mac、Linux、Sun
ローカル・リモートセッションで1バスを共有
USB VNCコンソール操作 - 専用ポートにUSB接続されたノートPCから製品へのアクセス・操作が可能
モジュールID保存機能 *1 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
パネルアレイモード - 画面を分割し、複数の管理ポートのデスクトップを同時表示
統合された日本語対応インターフェース - ローカルコンソール、ブラウザメニュー等のGUIは多言語に対応
セッション終了機能 - アドミニストレーターはユーザーセッションを手動で終了することが可能
ポートアクセスモードの設定が可能 - 排他/占有/共有
解像度 - 1,600×1,200@60Hz (40m)、1,280×1,024@75Hz (50m) *2
ローカルコンソールには、PS/2またはUSBのキーボード・マウスの接続が可能
ユーザーアカウントは最大64名まで作成可能 - 同時ログイン可能なユーザーは最大32名
リモートユーザーのコミュニケーションに活用できるメッセージボード搭載
リモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
各種Webブラウザに対応 (IE、Mozilla、Firefox、Safari、Opera)
外部認証対応 - RADIUS、LDAP、LDAPS、Active Directory *3
パスワード保護や暗号化技術でセキュリティを確保 - 1024ビットRSA、56ビットDES、256ビットAES、128ビットSSL対応
キーボード/マウス、ビデオ、バーチャルメディアの各信号を個別に暗号化可能 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、ランダムより選択)
IPアドレス、MACアドレスによるフィルタリング機能
サーバーアクセス・操作権限はユーザーまたはグループ単位で設定可能
イベントログ、Windowsベースのログサーバー対応
帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
キーボードブロードキャスト機能 - キーボードの入力は製品配下にある全サーバーで複製が可能
多言語対応オンスクリーンキーボード搭載
ファームウェアアップグレード対応
リモート電源管理デバイス Power Over the Net™対応

*1 モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130
*2 KA7xxxシリーズのモジュールを使用した場合
*3 スキーマ拡張が必要です

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

KH1516Aiは、ネットワーク経由でサーバーへのアクセス・操作ができる16ポートKVMスイッチです。本製品は単体で最大16台、また、デイジーチェーン接続による31台の増設で最大512台のサーバーを接続することができ、これらのサーバーに対して、ローカル/リモートで1バスを共有して遠隔地から操作します。サーバーとの接続には、インターフェースやOSに応じて種類を選ぶことができる「コンピューターモジュール」とカテゴリ5/6eケーブルを使用するため、OSやインターフェースが混在するサーバー環境でも簡単にコンソールを集約します。

本製品はKH1516iの機能を受け継ぎながら、新たに「USB VNCコンソール機能」を搭載。これは、製品本体にUSB接続されたノートPCから、専用ソフトウェア経由で製品のGUIメニューへのアクセスを実現する機能です。ノートPCをコンソールとして追加することで、ローカル側からでもGUIメニューを使って快適に作業することができます。また、接続サーバーの情報を保存できるモジュールID機能対応のモジュール*が使用可能となり、接続ポートを変更した場合でも本体側でも再設定が不要で、メンテナンス性にも優れています。

* モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130

【2011年 4月28日販売開始】

機能		KH1516Ai
コンピュータ接続数	ダイレクト接続	16
コンピュータ接続数	最大(デイジーチェーン)	512
コンソール接続数		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB(Win、Mac、Sun、Linux)、シリアル
コンピュータ側対応インターフェース	マウス	PS/2、USB(Win、Mac、Sun、Linux)、シリアル
コンソール側対応インターフェース	キーボード	PS/2、/USB
コンソール側対応インターフェース	マウス	PS/2、/USB
ポート選択方法		OSD、ホットキー、プッシュボタン

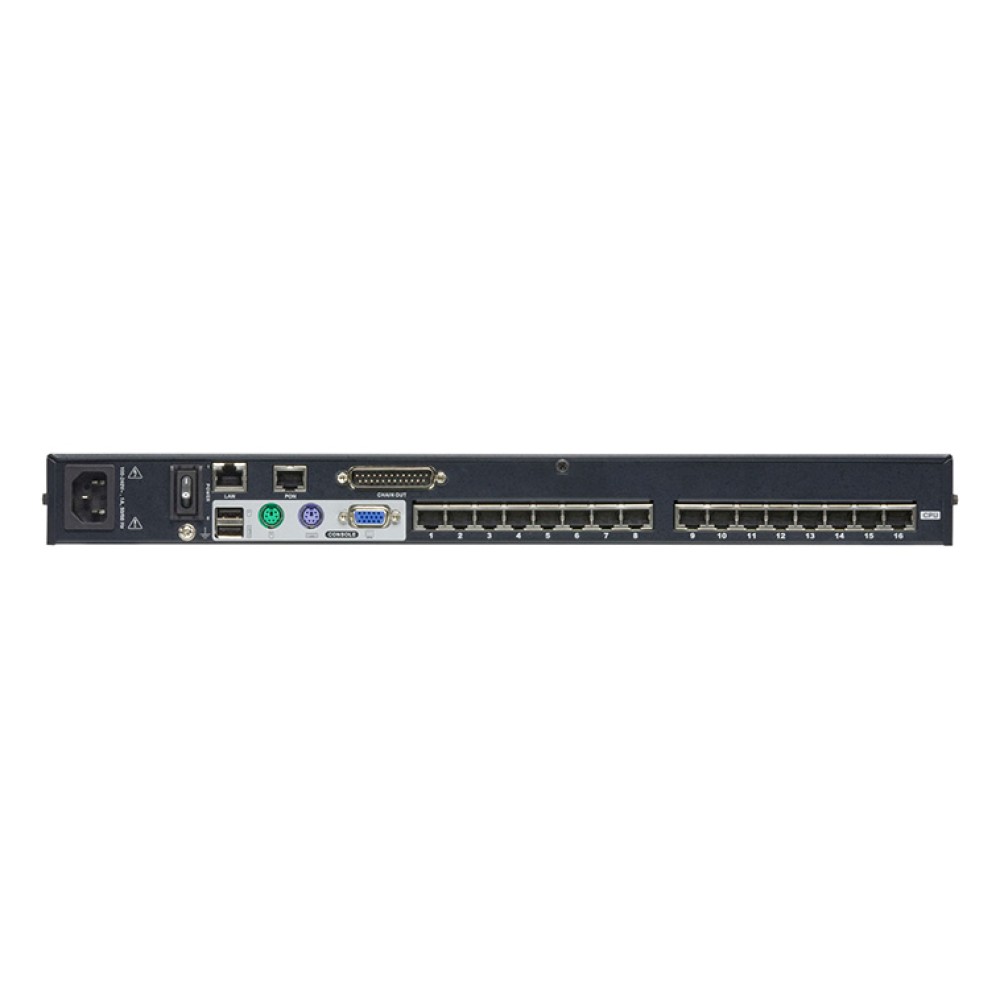

コンピュータ側コネクタ	キーボード	RJ-45×16
	マウス
	モニタ
コンソール側コネクタ	キーボード	ミニDIN6ピンメス×1 USBタイプAメス×1
	マウス	ミニDIN6ピンメス×1 USBタイプAメス×1
	モニタ	D-sub15ピンメス×1
	VNC コンソール	USB ミニタイプ Bメス ×1
スイッチ	リセット	ピンホール型スイッチ×1
	電源	ロッカースイッチ×1
	ポート選択	プッシュボタン×16
	ファームウェアアップグレード	スライドスイッチ×1
デイジーチェーンポート	OUT	DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
電源ソケット		3極AC電源ソケット×1
LED	オンライン	グリーン×16
	選択ポート	オレンジ×16
	電源	ブルー×1
	ステーションID	2桁7セグメントデジタル表示オレンジ×1
キーボード・マウスエミュレーション		PS/2、USB
スキャンインターバル		1～255秒(ユーザー設定)/5秒(デフォルト)
電源仕様		AC100V～240V 50Hz/60Hz
消費電力		12.5W
解像度		1,600×1,200@60Hz(40m) 1,280×1,024@75Hz(50m)
動作環境	動作温度	0～50℃
	保管温度	-20～60℃
	湿度	0～80%RH　結露なきこと
ケース材料		メタル
重量		2.76kg
サイズ(W×D×H)		437x161x440mm
同梱品		電源ケーブル×1 接地線×1 ミニUSB VNC ケーブル×1 ファームウェアアップグレードケーブル×1 クイックスタートガイド×1 ユーザーマニュアル×1 ラックマウントキット×1 フットパッド(4pcs)×1
対応KVMモジュール		《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970 《シリアルモジュール》 KA9140
デイジーチェーン対応製品		KH1508A KH1516A ACS-1208A^* ACS-1216A^* CS1708A^* CS1716A^* *本製品にデイジーチェーン接続して使用した場合、機能の一部が制限されます。詳細についてはお問い合わせください。
デイジーチェーン用ケーブル		2L-2700(0.6m) 2L-2701(1.8m) 2L-2703(3m) 2L-2705(5m) 2L-2715(15m)
レガシーSUNシステム対応モジュール (13W3+ミニDIN8ピン)		KA7130
SUNシステム対応モジュール (D-SUB15ピン+USB)		KA7170
MAC対応モジュール		KA7170 KA7570 KA7970

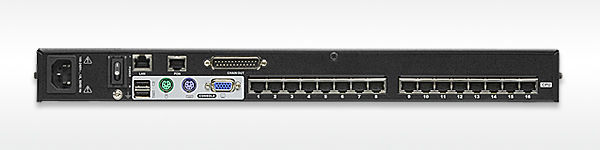

Detail

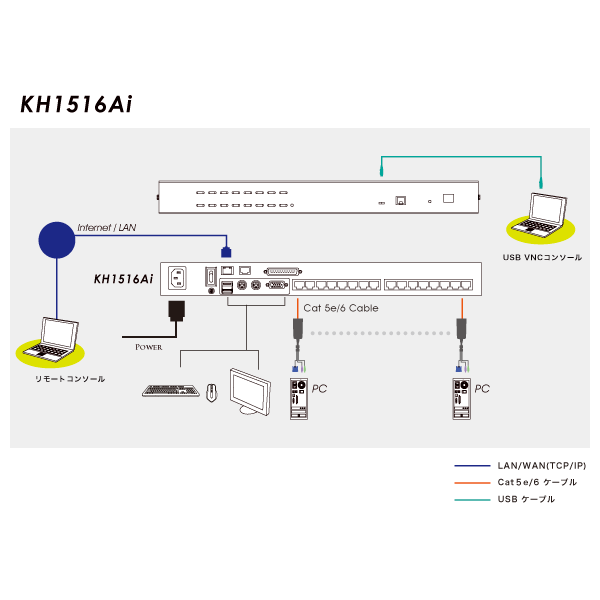

Diagram

KH1516Ai	16ポートカテゴリ5デジタルKVMスイッチ
