ACS1216A
パソコン16台用マスタービュー 高密度KVMスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は販売を終了いたしました。後継機種をご検討ください。
主な製品特長
- 1組のコンソールでACS-1208Aは8台、ACS-1216Aは16台のコンピュータを直接操作可能
- デイジーチェーン専用ポートを使用して31台のユニットを接続可能-最大504台 (ACS-1208A) /512台 (ACS-1216A) のコンピュータが1組のコンソールから操作可能
- ホットプラグ対応
- デイジーチェーン接続構成中のステーション位置を自動検出
- ステーション構成を変更してもポート名は自動で再構築
- 2レベル パスワードセキュリティ機能
- PS/2キーボード・マウスエミュレーションにより、コンピュータのスムーズな切替えが可能
- ファームウェアアップグレード可能
- 別売りコンバータCV-130A、CV-131A、UC-100KMAを使用してMac、Sunシステムを操作可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
ACS-1216Aは、19インチラックに1Uサイズでマウント可能な8ポート/16ポート高密度KVMスイッチです。コンソールデータ転送を1つのポートに集約したATEN製SPHD-15ピンコネクタを採用しています。ACS-1216Aはデイジーチェーン専用ポートを搭載しており、最大31台までのデイジーチェーン接続を構成し、最大512台のコンピュータを操作することが可能になります。またLCD一体型KVMドロワー CL-1200/CL-1208/CL-1216との接続にも対応しています。ファームウェアアップグレード可能なので、ユーザーは常に最新の状態でシステム管理を行うことができます。
| コンピュータ接続数 | ダイレクト接続 | 16 |
|---|---|---|
| 最大 (デイジーチェーン) | 512 | |
| コンソール接続数 | 1 | |
| コンピュータ側対応インターフェース | キーボード | PS/2 |
| マウス | ||
| コンソール側対応インターフェース | キーボード | PS/2 |
| マウス | ||
| ポート選択方法 | ホットキー、OSD | |
| コンピュータ側コネクタ | キーボード | SPHDメス (イエロー) ×16 |
| マウス | ||
| モニタ | ||
| コンソール側コネクタ | キーボード | ミニDIN6ピンメス×1 |
| マウス | ミニDIN6ピンメス×1 | |
| モニタ | D-sub15ピンメス×1 | |
| スイッチ | リセット | ピンホール型スイッチ×1 |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| ファームウェアアップグレードポート | RJ-11×1 | |
| デイジーチェーンポート | IN | DB-25ピンメス×1 |
| OUT | DB-25ピンオス×1 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | オンライン | オレンジ×16 |
| ポート選択 (ポート) | グリーン×16 | |
| 電源 | ブルー×1 | |
| ポート選択 (ステーション) | 7セグメントデジタル表示 オレンジ×2 | |
| キーボード・マウスエミュレーション | PS/2 | |
| スキャンインターバル | 1～255秒 (ユーザー設定) / 5秒 (デフォルト) | |
| 電源仕様 (アダプタ) | 型番：0AD8-0009-12BG 入力：AC100V～240V 50～60Hz 出力：DC9V 1.2A | |
| 消費電力 | 8W | |
| VGA解像度 | 最大1,920×1,440 DDC2B準拠 | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20℃～60℃ | |
| 湿度 | 0～80% RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.83kg | |
| サイズ | 433×155×45mm (W×D×H) | |
| 同梱品 | 2L-5202P (1.8m) ケーブル×2 電源アダプタ×1 ラックマウントキット×1 ユーザーマニュアル×1 ファームウェアアップグレードケーブル×1 | |
| 対応KVMケーブル | 《PS/2 KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5702P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USB KVMケーブル》 2L-5202UP(1.8m) 2L-5203UP(3m) 2L-5206UP(6m) 標準でPS/2ケーブル2L-5202P (1.8m) ×2が付属しています。 | |
| デイジーチェーン対応製品 | ACS-1208A ACS-1216A | |
| デイジーチェーン用ケーブル | 2L-1700 (0.6m) 2L-1701 (1.8m) 2L-1703 (3m) 2L-1705 (5m) 2L-1715 (15m) | |
| 旧SUNシステム専用ケーブル (13W3+ミニDIN8ピン) | CV-130A (1.8m) | |
| 新SUNシステム専用ケーブル (D-SUB15ピン+USB) | CV-131A (1.8m) | |
| MAC用ケーブル | 《PS/2 KVMケーブル》+UC-100KMA | |
| PS/2エミュレーター | 《PS/2 KVMケーブル》+CV-100KM | |

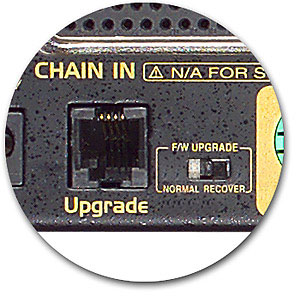

Firmware Upgrade Cable

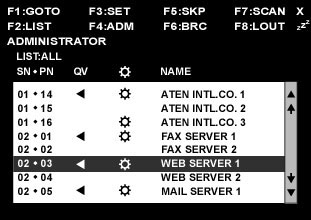

OSD

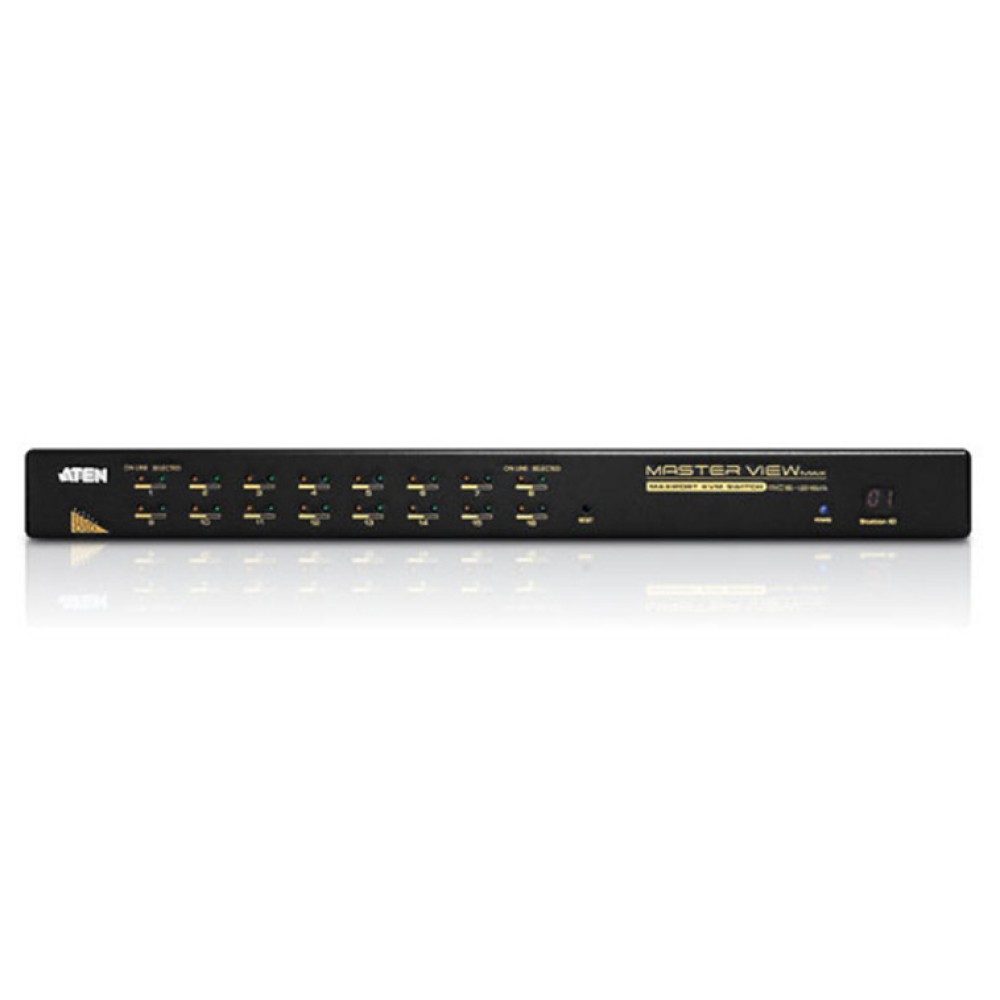

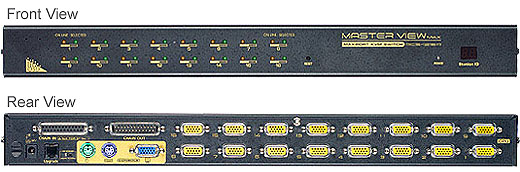

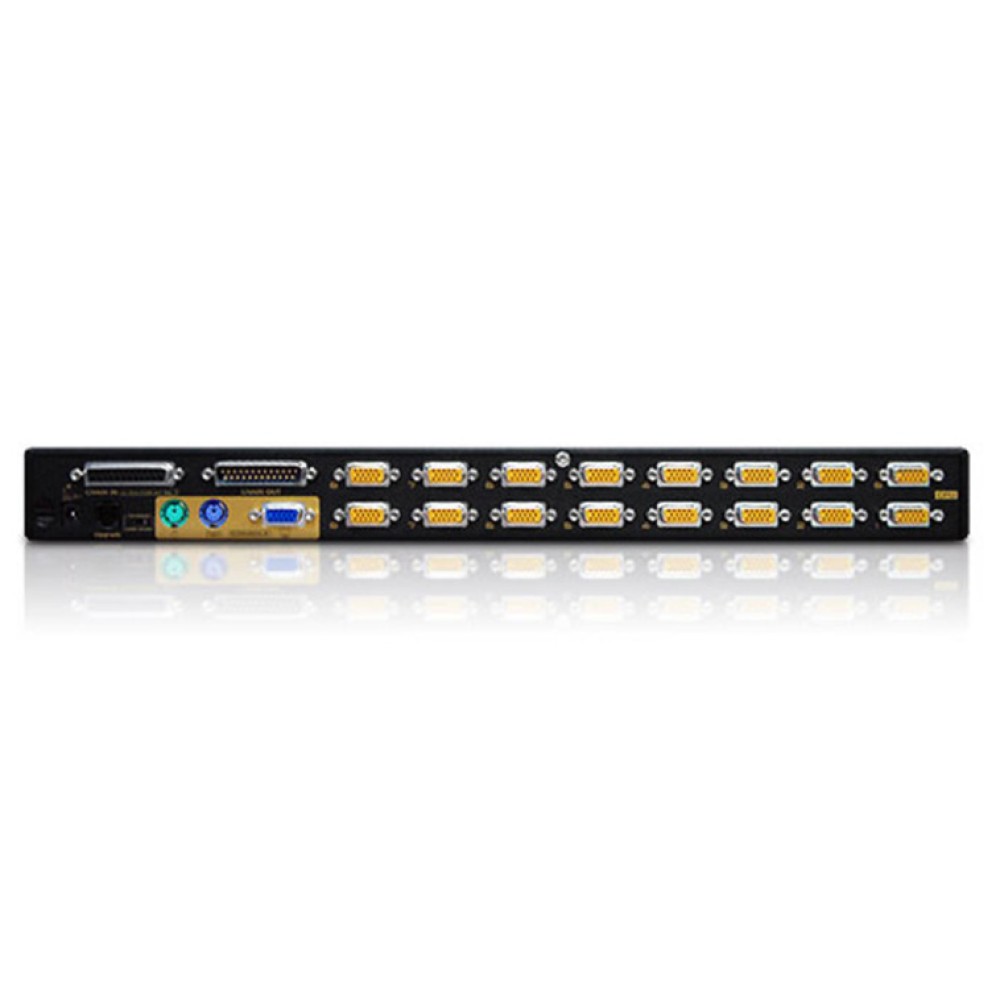

Front View / Rear View
| ACS-1216A | パソコン16台用マスタービュー 高密度KVMスイッチ |
|---|
