ATEN

KH1532A

32ポートカテゴリ5e KVMスイッチ

主な製品特長

1箇所のコンソールから単体で最大32台のサーバを操作可能
RJ-45ポートにカテゴリ5e/6ケーブルを配線することで省スペース化を実現
デイジーチェーン接続対応 - KVMスイッチは最大31台まで増設でき、最大1,024台のサーバが1箇所のコンソールから操作可能
デュアルインターフェース対応 - PS/2またはUSBのキーボード・マウスから、PS/2またはUSB対応コンピュータの混在使用が可能
解像度(*) - 最大1,920×1,200@60Hz(30m)、1,600×1,200@60Hz(40m)、1,280×1,024@75Hz(50m)
ポート別にユーザアクセス権限の設定が可能
ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、日本語対応OSD
マルチプラットフォーム対応 - Windows、Mac、Linux、Oracle社SPARC(Sun)、シリアル
マルチユーザ対応 - 最大でユーザは10名、アドミニストレータは1名のアカウント作成が可能
2段階のユーザアクセス制御 - アドミニストレータ1名、ユーザ10名のユーザプロファイルに対応し、パスワード保護により不正なアクセスを防止
オートスキャンモード - ユーザが選択したコンピュータを自動的に切替表示
ブロードキャスト機能 - コマンドを製品配下にあるコンピュータに一斉送信。システム全体で実施するメンテナンス作業(ソフトウェアのインストール、更新、シャットダウン等)に最適
モジュールID保存機能 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
ファームウェアアップグレード対応

※コンピュータモジュールと本体との間には、ATEN社カテゴリ5e/6ケーブルの使用を推奨します。

*) コンピュータモジュール KA7xxxシリーズと併用した場合のみ対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

KH1532Aは、1箇所のPS/2またはUSBコンソール(キーボード、モニタ、マウス)から単体で32台のサーバにアクセスし、制御できるカテゴリ5eタイプの32ポートKVMスイッチです。本製品を最大31台までデイジーチェーン接続することで、最大1024台のサーバが1箇所のコンソールから操作できます。

IDやポート名、OS、キーボード言語等の接続サーバの情報を保存できるモジュールID機能対応のコンピュータモジュールとカテゴリ5e/6ケーブルを使ってサーバを接続するため、様々なプラットフォームやインターフェースが混在する環境でサーバコンソールを集約できます。さらに、サーバを接続するポートを変更した場合でも本体側で再設定を行う必要はありません。解像度は、最大フルHD対応※。解像度1,280×1,024@75Hzの場合、サーバとの距離は最大50mまで延長可能です※。

KH1532Aは、主に中小企業のIT管理者がサーバルームやデータセンター内のサーバを容易に効率よく管理し、時間やスペース、コスト等のリソースを有効活用するのに役立つ製品です。

※コンピューターモジュール KA7xxxシリーズと併用した場合のみ対応

フルHD対応版と非対応版の外観の比較はこちらの写真でご確認いただけます。

コンピュータ接続数	ダイレクト	32
コンピュータ接続数	最大	1,024 (デイジーチェーン接続)
コンソール接続数	ローカル	1
コンピュータ側対応インターフェース		キーボード/マウス：PS/2、USB(Win、Linux、Mac、Oracle社SPARC(Sun))、シリアル
コンソール側対応インターフェース		キーボード/マウス：PS/2、USB
ポート選択		OSD、ホットキー、プッシュボタン
コネクタ	KVMポート	キーボード/マウス/モニタ：RJ-45×32
	コンソールポート	キーボード：USBタイプA　メス×1、ミニDIN6ピン　メス×1 マウス：USBタイプA　メス×1、ミニDIN6ピン　メス×1 モニタ：D-Sub 15ピン　メス×1
	デイジーチェーンポート	IN：DB-25ピン　メス×1 OUT：DB-25ピン　オス×1
	ファームウェアアップグレード	RJ-11×1
	電源	3極AC電源ソケット(IEC 60320 C14)×1
スイッチ	ポート選択	プッシュボタン×32
	リセット	ピンホール型スイッチ×1
	ファームウェアアップグレード	スライドスイッチ×1
	電源	ロッカースイッチ×1
LED	オンライン	グリーン×32
	選択	オレンジ×32
	電源	ブルー×1
	ステーションID	2桁7セグメントデジタル表示オレンジ×1
エミュレーション	キーボード/マウス	PS/2、USB
スキャンインターバル		1～255秒(ユーザー設定)
電源仕様		AC 100～240V、50/60Hz、1A (日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力		4.6W
解像度		1,920×1,200@60Hz(30m)、 1,600×1,200@60Hz(40m)、 1,280×1,024@75Hz(50m) (コンピュータモジュール KA7xxxと併用した場合のみ対応)
動作環境	動作温度	0～40℃
	保管温度	-20～60℃
	湿度	0～80% RH、結露なきこと
ケース	ケース材料	メタル
	重量	2.81 kg ( 6.19 lb )
	サイズ(W×D×H)	438×164×44 mm
同梱品		電源ケーブル×1 ファームウェアアップグレードケーブル×1 クイックスタートガイド×1 ラックマウントキット×1 フットパッド(4pcs)×1
対応ATEN製品	コンピュータモジュール	《PS/2モジュール》 KA7120、KA7520、KA7920、KA9120、KA9520 《USBモジュール》 KA7170、KA7570、KA7970、KA7166※、KA7168※、KA7169※、 KA9170、KA9570 《Sun Legacyモジュール》 KA7130、KA9130 《シリアルモジュール》 KA9140
	SUNシステム専用モジュール (D-SUB15ピン+USB)	KA7170
	MAC用モジュール	KA7170、KA7570、KA7970
	デイジーチェーン対応製品	KH1508A、KH1516A、ACS1216A、CS1708A、CS1716A
	デイジーチェーン用ケーブル	2L-1700(0.6m)、2L-1701(1.8m)、2L-1703(3m)、2L-1705(5m)、2L-1715(15m)
注意		※KHシリーズはバーチャルメディアおよびCACリーダ機能に対応していないため、これらの機能はご利用いただけません。

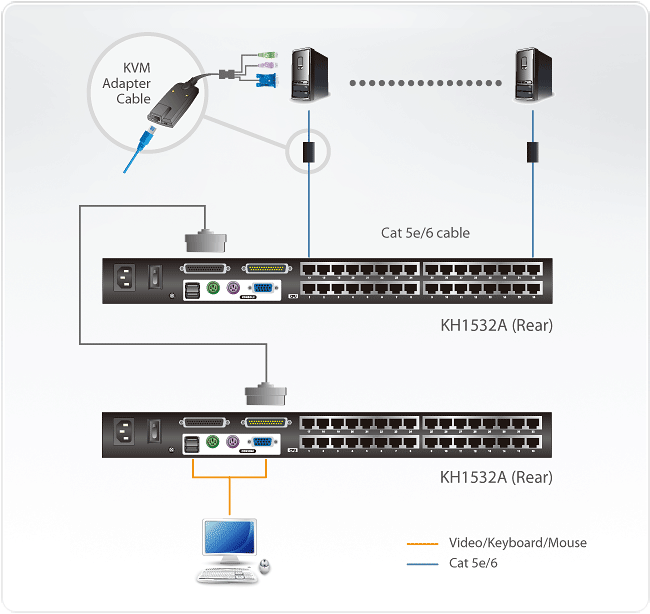

構成図

KH1532A	32ポートカテゴリ5e KVMスイッチ
