KL1100MJJL

デュアルスライド17インチLCD PS/2・USBデュアルインターフェースロングレール

販売終了

本製品は販売を終了いたしました。

後継製品

KL1100MJJL

主な製品特長

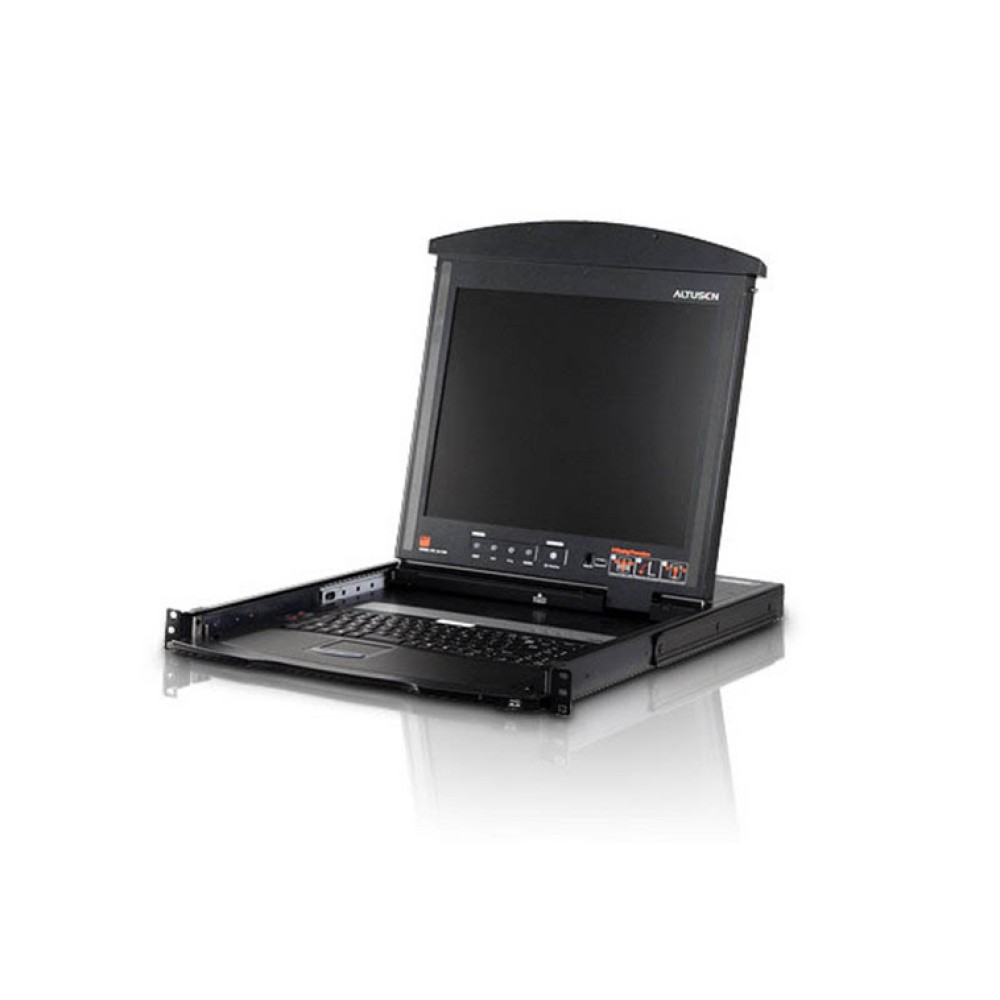

デュアルスライド構造の17インチLCDモニタ搭載KVMコンソール
キーボード/タッチパッド部分とLCD部分の2層構造ながらも、1Uサイズシステムラックでのスムーズな操作が可能
デュアルインターフェース - セカンドコンソールおよびKVMスイッチのキーボード・マウスは、PS/2またはUSBの選択可能
セカンドコンソールポート - セカンドコンソール(モニタ、PS/2またはUSBキーボード、PS/2またはUSBマウス)からLCD一体型KVMスイッチに接続したコンピュータを操作可能
外付けUSBマウス対応
デュアルスライド - LCDモニタ部分とキーボード/タッチパッド部分は独立してスライド可能
コンソールロック - コンソールを使用しない時にはスライドさせて安全にしまうことが可能
ATEN KVMスイッチおよび他社製品サーバとの互換性
解像度 - 最大1,280×1,024
ファームウェアアップグレード対応
ロジテック及びマイクロソフトのワイヤレスマウス対応
Microsoft Intelimouse対応
高さ1U以下の設計によりスムーズな取り扱いが可能
DDCエミュレーション対応

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

KL1100MJJL LCD一体型KVMドロワーは、17インチのLCDパネル・フルキーボード・タッチパッドを搭載し、デュアルスライドによりキーボード部分とLCDパネル部分を独立してスライド可能な1Uサイズでラックマウントを実現したKVMコンソールです。ATEN KH1508/KH1516と組み合わせて柔軟性の高いシステムを構築することが可能です。また外部コンソールが接続可能になっており、合わせて2組のコンソールから、KVMスイッチに接続された複数台のサーバをコントロールすることができます。

機能		KL1100MJJL
LCD		デュアルスライド17インチLCD
コンピュータ接続数	ダイレクト接続	1
コンピュータ接続数	最大	(接続するKVMスイッチに依存)
セカンドコンソール		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB
コンピュータ側対応インターフェース	マウス	PS/2、USB
セカンドコンソール側対応インターフェース	キーボード	PS/2、USB
セカンドコンソール側対応インターフェース	マウス	PS/2、USB
ポート選択方法		(接続するKVMスイッチに依存)
コンピュータ側コネクタ	キーボード	SPHDメス(イエロー)×1
	マウス
	モニタ
セカンドコンソール側コネクタ	キーボード	ミニDIN6ピンメス×1、USBタイプAメス×1
	マウス	ミニDIN6ピンメス×1、USBタイプAメス×1
	モニタ	D-sub15ピンメス×1
スイッチ	リセット	ピンホール型スイッチ×1
	電源	ロッカースイッチ×1
	ファームウェアアップグレード	スライドスイッチ×1
	LCD電源	プッシュボタン×1
	LCD OSD	プッシュボタン×4
ファームウェアアップグレードポート		RJ-11
外付けマウスポート		USBタイプAメス×1
電源ソケット		3極AC電源ソケット×1
LED	電源	ブルー×1
	Num Lock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
	LCD電源	オレンジ×1
キーボード・マウスエミュレーション		PS/2、USB
電源仕様		PS/2、USB
消費電力		29.6W
VGA解像度		最大1,280×1,024 DDC2B準拠
動作環境	動作温度	0 ～ 40℃
	保管温度	-20 ～ 60℃
	湿度	0 ～ 80% RH 結露なきこと
重量		15.9kg
サイズ(W×D×H)		482×614×44mm
同梱品		2L-5702P(1.8m)ケーブル×1 電源ケーブル(1.8m)×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1
対応KVMケーブル *注 : 標準でKVMケーブル2L-5702P×1が付属しています。	PS/2KVMケーブル	2L-5201P (1.2m) 2L-5202P (1.8m) 2L-5702P (1.8m) 2L-5203P (3m) 2L-5206P (6m) 2L-5210P (10m)
対応KVMケーブル *注 : 標準でKVMケーブル2L-5702P×1が付属しています。	USB KVMケーブル	2L-5201U (1.2m) 2L-5202U (1.8m) 2L-5203U (3m) 2L-5205U (5m)
イージーセットアップラックマウントキット		対応ラック奥行き68cm - 105cm *対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

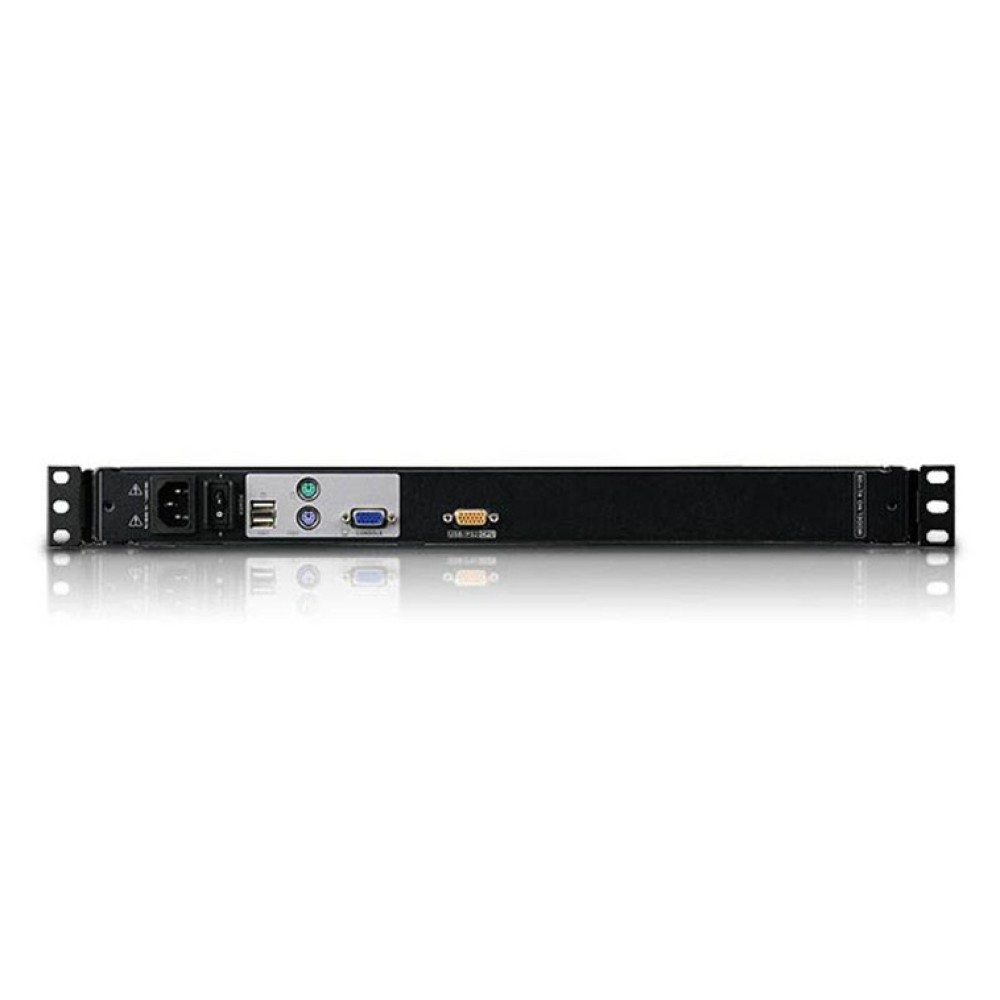

背面

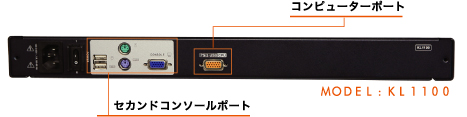

ポート構成

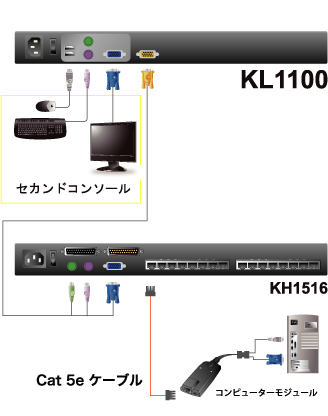

接続図

KL1100MJJL	デュアルスライドLCD Comboコンソールドロワー 17インチロングレール
