KL1516NJJL

16ポート マルチプラットフォーム対応 Cat5タイプ 19インチ ロングレール

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • 19インチLCD搭載KVMコンソールは、LCDモニタ部分とキーボード/タッチパッド部分を独立してスライドできるので、システムラック1Uサイズでスムーズな操作が可能
  • 2層構造 - LCDモニタとキーボード/タッチパッドを独立してスライド
  • コンソールロックにより、使用しない時にコンソールをスライドさせて安全にしまうことが可能
  • 1組のコンソールで最大16台のコンピュータの操作が可能、KH1508/KH1516をデイジーチェーン接続する事で最大512台のコンピュータを操作する事が可能
  • コンピュータモジュール使用によりマルチプラットホーム対応 - Windows、Mac、Sun、シリアルデバイス接続
  • RJ45コネクタとカテゴリ5LANケーブルの使用で、コンピュータとスイッチを最大40m延長可能(解像度1,280×1,024 @75Hz)
  • セカンドコンソールポート - さらに外付けPS/2マウスポート設置
  • ソフトウェア不要 - ポート選択スイッチ、ホットキー、OSDメニューを使用して簡単にコンピュータの切替え可能
  • OSD画面で自動的に解像度を調節 - OSD ツリー構造で簡単にコンピュータを検出、管理
  • ステーション選択スイッチおよびポート選択スイッチでの簡単なコンピュータ切り替え - LEDディスプレイはステーションおよびポートのロケーションを表示
  • 接続したコンピュータのモニタ設定では、LCDモニタへの出力を自動的に調整
  • オートスキャンではユーザーが選択したコンピュータを監視
  • 2レベルパスワードセキュリティ - 権限を与えられたユーザーのみコンピュータの監視および操作が可能、最大4名のユーザーと1名のアドミニストレーターはそれぞれ個別にプロファイルの設定可能
  • ブロードキャスト機能対応 - キーボード入力したコマンドは、接続したすべてのコンピュータに伝達
  • 標準105keyキーボード - MacおよびSunキーボードエミュレーション対応
  • 専用キーでホットキーモード起動、キーボードでOSD表示‐コンピュータへの簡単なアクセスが実現
  • 19インチのシステムラック(1U)にラックマウント可能 - 1人で取り付けが可能なイージーラックマウントキット同梱(ショート/ロング選択)

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


6-Star Partners

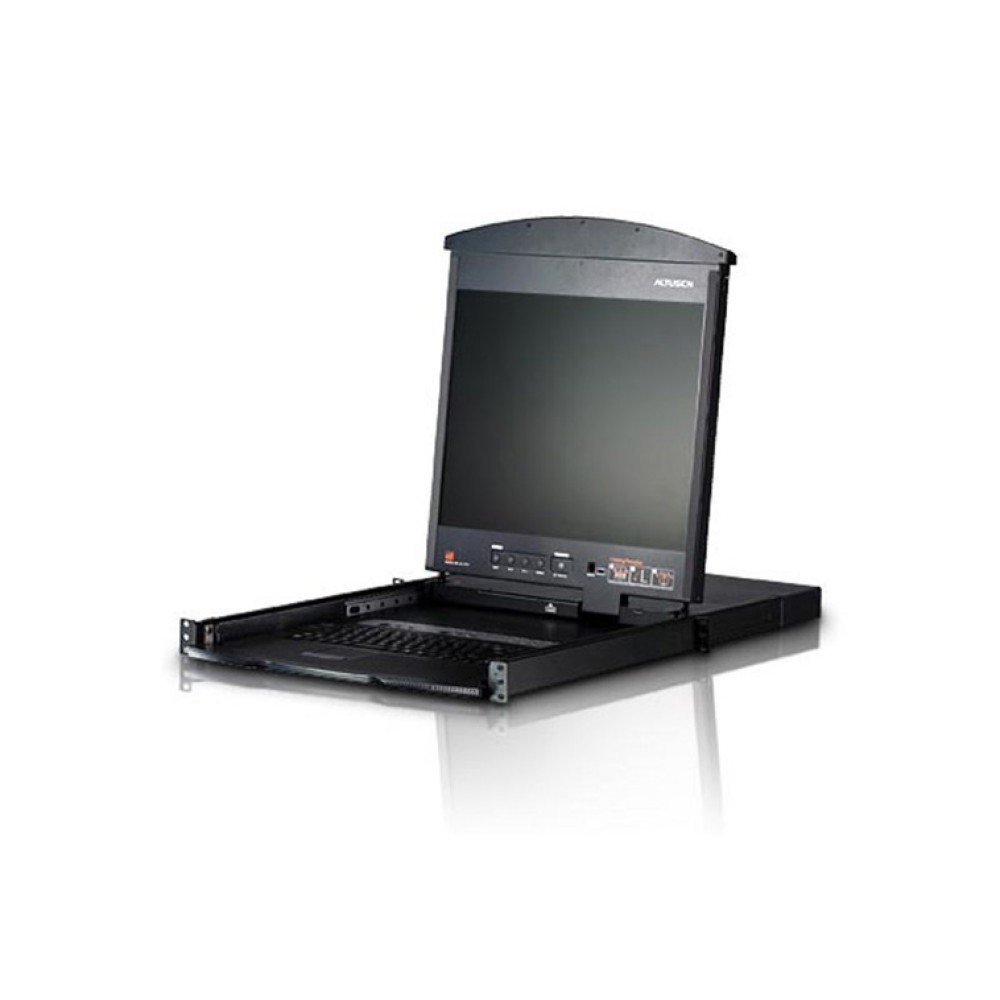

  • ALTUSEN KL1516NJJL LCD KVM ドロワーは、19インチLCDモニタ部分とタッチパッド搭載のキーボード部分の2層構造化のため、独立してスライドさせることが可能です。
  • 1台のKL1516で最大16台のコンピュータを操作することができます。信頼性が高くかつ効率的なRJ45コネクタおよびカテゴリ5LANケーブルで、コンピュータ間の接続を行います。
  • コンピュータモジュールを使用することで、Win、Mac、Sun、シリアルデバイス等、異なる種類のサーバー、ネットワーク機器を組み合わせて接続することができます。

生産終了品につき、新規ご検討には、KL1516ANをおすすめ致します。


機能 KL1516NJJL
LCD 19インチLCDモニター
コンピュータ接続数 ダイレクト 16
最大(デイジーチェーン) 512
コンソール接続数 1
セカンドコンソール 1
コンピュータ側対応
インターフェース
キーボード PS/2、USB(Win、Mac、Sun)、シリアル
マウス
セカンドコンソール側対応
インターフェース
キーボード PS/2
マウス
ポート選択方法 プッシュボタン、ホットキー、OSD
コンピュータ側コネクタ キーボード RJ-45×16
マウス
モニタ
セカンドコンソール側
コネクタ
キーボード ミニDIN6ピンメス×1
マウス ミニDIN6ピンメス×1
モニタ D-sub15ピンメス×1
スイッチ リセット ピンホール型スイッチ×1
ポート選択(ステーション) プッシュボタン×2
ポート選択(ポート) プッシュボタン×2
電源 ロッカースイッチ×1
ファームウェアアップグレード スライドスイッチ×1
LCD電源 プッシュボタン×1
LCD調節 プッシュボタン×4
デイジーチェーンポート OUT DB-25ピンオス×1
ファームウェアアップグレードポート RJ-11×1
外付けマウスポート ミニDIN6ピンメス×1
電源ソケット 3極AC電源ソケット×1
LED オンライン グリーン×16
ポート選択(ステーション) 7セグメントデジタル表示
オレンジ×2
ポート選択(ポート) 7セグメントデジタル表示
オレンジ×2
電源 ブルー×1
Num Lock グリーン×1
CapsLock グリーン×1
ScrollLock グリーン×1
LCD電源 オレンジ×1
キーボード・マウス エミュレーション PS/2、USB(Win、Mac、Sun)、シリアル
スキャンインターバル 1 ~ 255秒(ユーザー設定)/5秒(デフォルト)
電源仕様 AC100 ~ 240V 50Hz/60Hz
消費電力 30W
VGA解像度 最大1,280×1,024 DDC2B準拠
動作環境 動作温度 0 ~ 40℃
保管温度 -20 ~ 60℃
湿度 0 ~ 80% RH 結露なきこと
ケース材料 メタル
重量 18.5kg
サイズ(W×D×H) 482×760×44mm
同梱品 電源ケーブル×1
ファームウェアアップグレードケーブル×1
イージーセットアップラックマウントキット(ショートorロング)×1
クイックスタートガイド×1
ユーザーマニュアル×1
対応KVMモジュール PS/2用モジュール KA9520
USB用モジュール KA9570
シリアルモジュール KA9140
デイジーチェーン対応製品 KH1508
KH1516
デイジーチェーン用ケーブル 2L-1700(0.6m)
2L-1701(1.2m)
2L-1703(3m)
2L-1705(5m)
2L-1715(15m)
旧SUNシステム専用モジュール(13W3+ミニDIN8ピン) KA9130
新SUNシステム専用モジュール(D-SUB15ピン+USB) KA9131
MAC用モジュール KA9570

KL1508/KL1516型番一覧

KL1508/KL1516製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはLCDサイズおよびラックマウントキットタイプをご指定ください。
(※注 : 下記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。)

ショート ロング
イージーセットアップラックマウントキット
(対応ラック奥行き42cm - 70cm)
イージーセットアップラックマウントキット
(対応ラック奥行き68cm - 105cm)
17インチLCDモデル KL1508MJJS KL1508MJJL
KL1516MJJS KL1516MJJL
19インチLCDモデル KL1508NJJS KL1508NJJL
KL1516NJJS KL1516NJJL

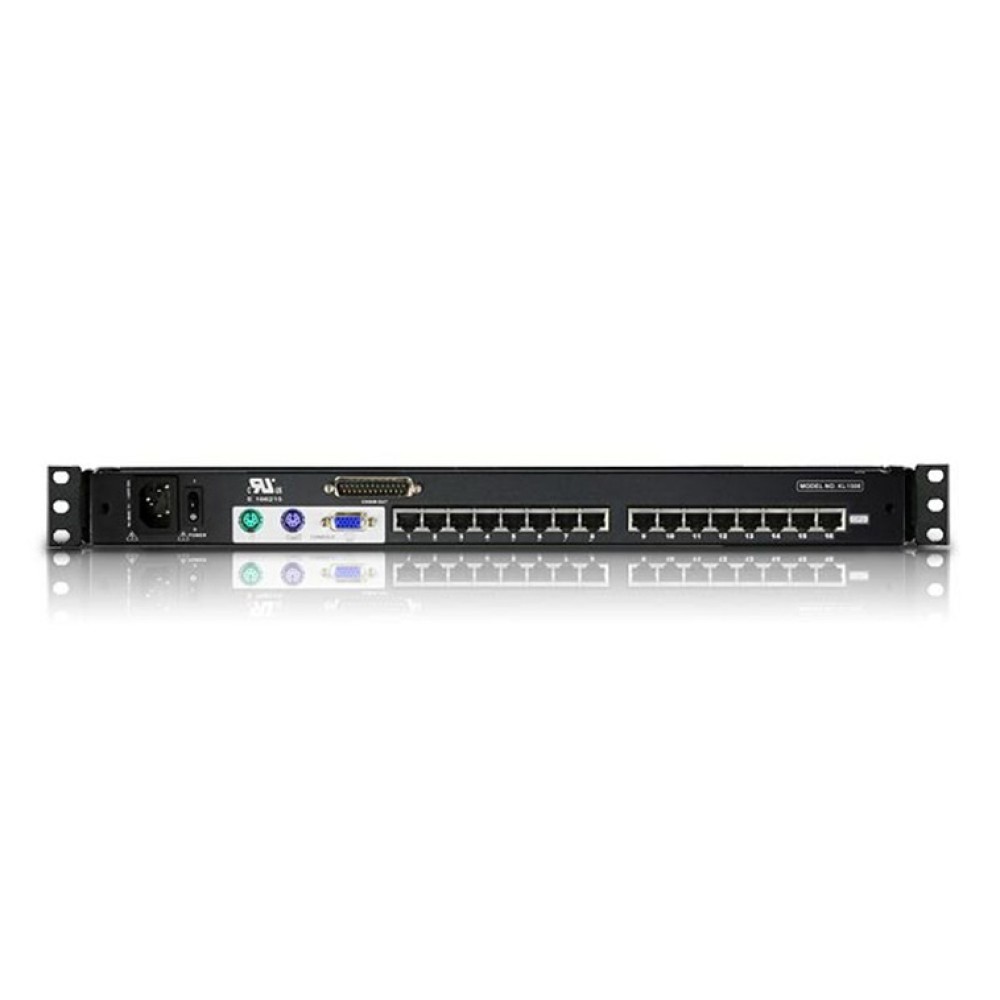

背面

KL1516 背面


ポート構成

KL1516 ポート構成


接続図

KL1516 接続図

KL1516NJJL ALTUSEN 16ポート KVMドロワー マルチプラットフォーム対応 RJ45 19インチ ロングレール

生産終了品につき、販売は終了させて頂きました。

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
