KL3116TJJL

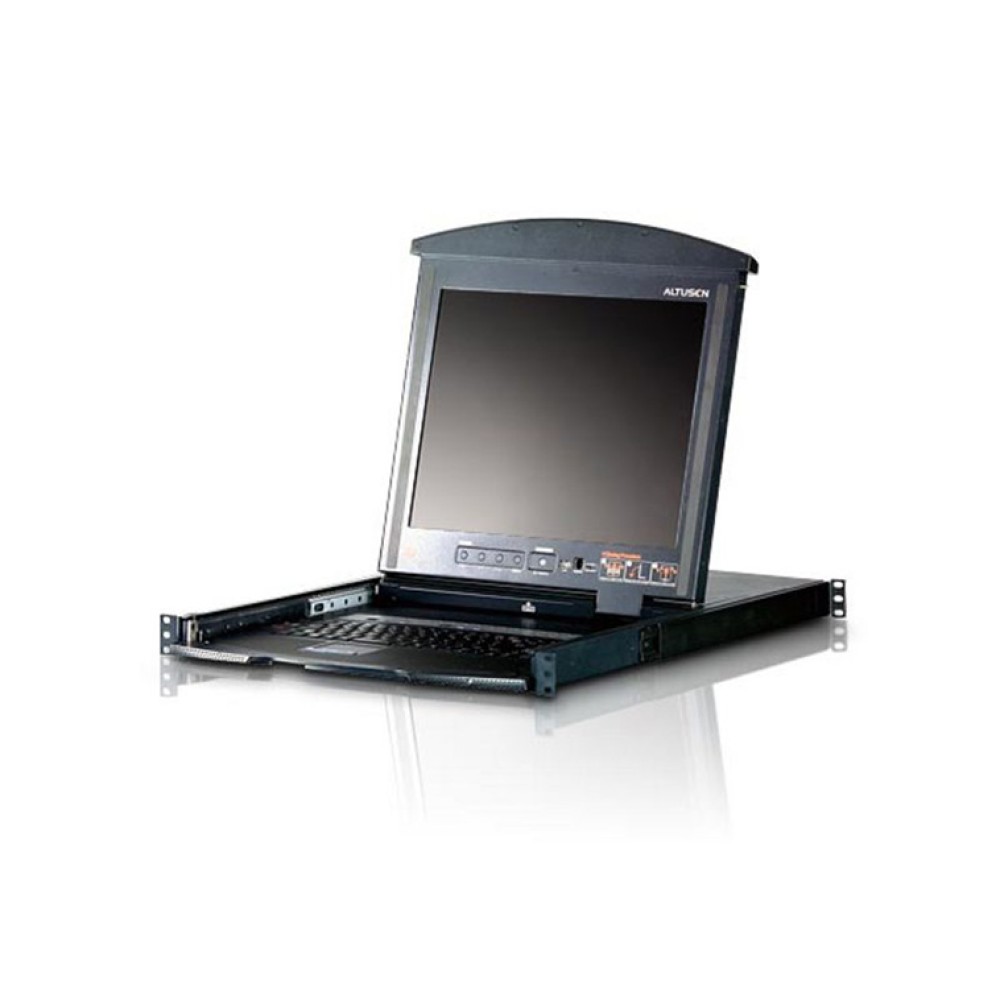

タッチパネル搭載 17インチLCD一体型16ポートKVMPドロワ

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • タッチパネル搭載17インチLCD一体型16ポートKVMPドロワー - タッチパネルを使用することで、キーボードパネルをラックに収納したまま操作することが可能
  • デイジーチェーン接続対応 - 対応KVMスイッチ*1の増設は最大31台まで対応
  • タッチパネルは製品に内蔵 - ドライバインストール不要。USBポートやシリアルポートを使ったタッチパネルの個別セットアップも不要*2
  • タッチパネルキャリブレーション可能
  • 1Uサイズのデュアルスライド構造 - LCDパネル、キーボード/タッチパッドパネルは個別にスライドさせることが可能
  • デュアルインターフェース対応 - コンピュータ、KVMスイッチはPS/2、USB両対応
  • USB1.1ハブポート - USBデバイスをこのポートに接続することで、製品の配下にあるコンピュータ間で切り替えて使用することが可能*3
  • セカンドコンソールポート搭載
  • ATEN製リモートアクセスコントロールユニットCN8000との併用可能
  • ホットキーモード、OSDの起動専用キーを搭載
  • オートスキャンモード - 特定のコンピュータを一定の時間間隔で自動的に切替表示
  • ブロードキャスト機能 - 入力コマンドを製品配下のコンピュータに同時送信
  • LCDモニタ専用電源ボタン搭載
  • DDCエミュレーション - 各コンピュータのビデオ設定は、使用しているモニタに最適な出力になるように自動調整
  • キーボード/マウスエミュレーション(PS/2、USB) - コンピュータのスムーズな切替を実現。また、コンソールの選択ポートにかかわらず複数コンピュータの同時起動が可能
  • 2レベルのユーザー権限 - 最大アドミニストレーター1名、ユーザー4名の設定が可能
  • アドミニストレーター/ユーザーのパスワード認証によるセキュリティ保護
  • 直感的で操作性の高い日本語対応OSD - マウス、タッチパネルでの操作が可能
  • コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
  • ポートごとに各Lockキー(Num Lock、Caps Lock、Scroll Lock)の状態を保持 - ポートを切り替えてもキーを設定しなおす手間は不要
  • 外付USBマウス用ポート搭載
  • ホットプラグ対応 - 製品の電源を切ることなくコンピュータの取り外しが可能
  • JIS準拠 105キーボード搭載
  • マルチプラットフォーム(Windows、Mac、Linux、Sun)対応
  • VGA解像度 - 最大1,280×1,024@75Hz
  • 手動によるログアウトに加え、操作がタイムアウトしたユーザーの自動ログアウト機能を提供
  • コンソールロック機能 - 未使用時にはコンソールドロワーを内側にロック
  • ファームウェアアップグレード対応

*1 対応KVMスイッチ - ACS-1208A/ACS-1216A、CS1708A/CS1716A、KH1508/KH1516、KH0116、KH3116
*2 タッチパネル機能はUSBケーブル接続のコンピュータでのみご利用いただけます。
*3 このUSBポートに接続されているデバイスは、KL3116Tに直接接続されているコンピュータでのみご利用いただけます。

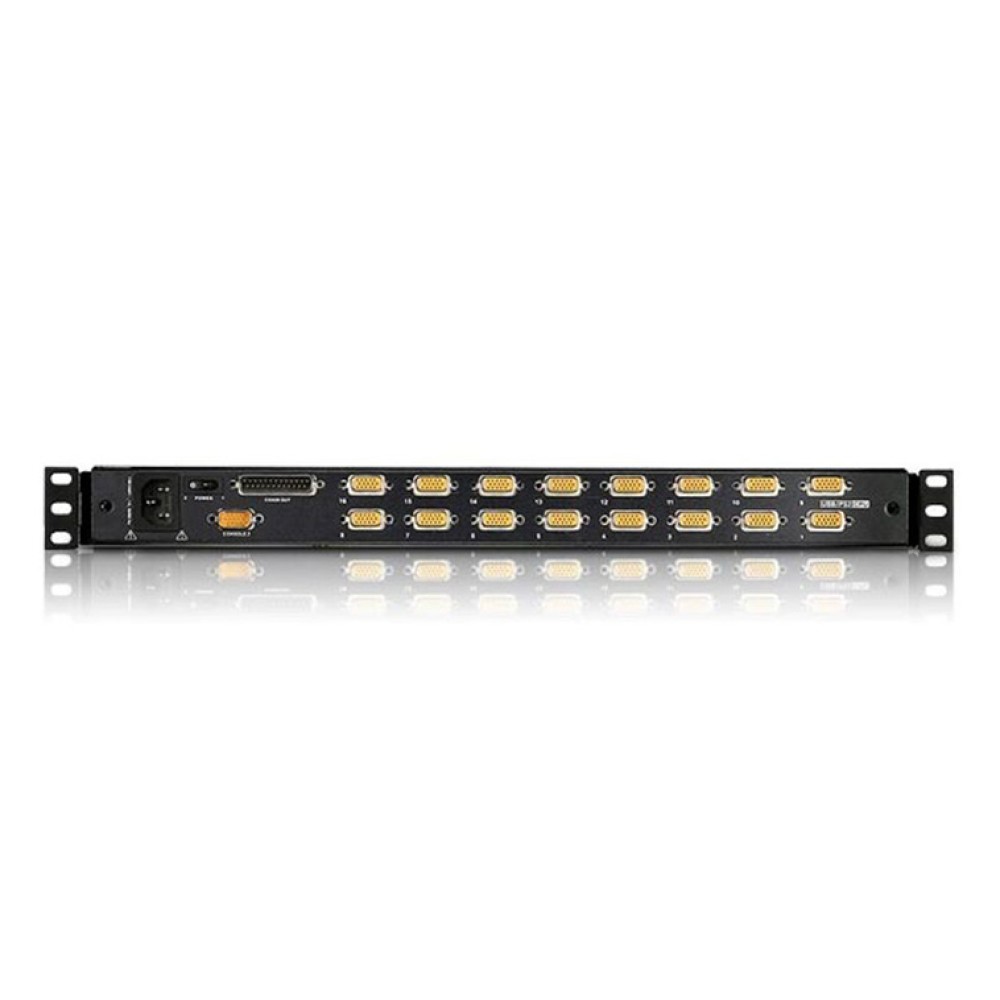

Rear View

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


KL3116TはATEN初のタッチパネル搭載17インチLCD一体型16ポートKVMPドロワーです。本製品はデュアルインターフェース(PS/2、USB)、LCDパネルとキーボードパネルの個別スライド(デュアルスライド)、USBデバイスの共有切替機能を持ったKL3116に、タッチパネルLCDを搭載し、操作性を更に向上させました。 工場の生産ラインや研究所といった手袋の着用が求められマウスやキーボードの操作がしづらい場面であっても、本製品さえあれば画面へのタッチだけでシステムを簡単に操作することができます。
また、タッチパネルとデュアルスライド構造の利点を生かし、使用しないキーボードパネルはラックに収納、LCDパネルだけをラックに立てかけて操作することが可能ですので、高い操作性を維持しながら、サーバールームにおけるスペースの有効活用をはかることもできます。

RoHS対応 2年保証 最大5年オプション保証対応

生産終了品につき、販売は終了させて頂きました。


機能 KL3116T
コンピュータ接続数 ダイレクト接続 16
最大(デイジーチェーン) 512
コンソール接続数 1
セカンドコンソール 1
コンピュータ側対応インターフェース キーボード PS/2、USB
マウス
セカンドコンソール側対応インターフェース キーボード PS/2、USB
マウス
ポート選択方法 プッシュボタン、OSD、ホットキー
コンピュータ側コネクタ キーボード SPHDメス(イエロー)×16
マウス
モニタ
セカンドコンソール側コネクタ キーボード SPHDオス(イエロー)×1
マウス
モニタ
スイッチ リセット ピンホール型スイッチ×1
電源 ロッカースイッチ×1
ポート選択(ステーションアップ/ダウン) プッシュボタン×2
ポート選択(ポートアップ/ダウン) プッシュボタン×2
ファームウェアアップグレード スライドスイッチ×1
LCD電源 プッシュボタン×1
LCD OSD プッシュボタン×4
デイジーチェーンポート OUT DB-25オス×1
ファームウェアアップグレードポート RJ-11メス×1
USBハブポート USBタイプAメス×1
外付けマウスポート USBタイプAメス×1
電源ソケット 3極AC電源ソケット×1
LED オンライン グリーン×16
選択ポート(ステーション) 7セグメントデジタル表示
イエロー×2
選択ポート(ポート) 7セグメントデジタル表示
イエロー×2
電源 ブルー×1
NumLock グリーン×1
Caps Lock グリーン×1
Scroll Lock グリーン×1
キーボード・マウス エミュレーション PS/2、USB
スキャンインターバル 1~255秒(ユーザー設定)/5秒(デフォルト)
電源仕様 AC100~240V 50/60Hz
消費電力 27.5W(120V)/28W(230V)
VGA解像度 最大1,280×1,024 @75Hz、DDC2B準拠
動作環境 動作温度 0~40℃
保管温度 -20~60℃
湿度 0~80%RH 結露なきこと
ケース材料 メタル
重量 21.0kg
サイズ(W×D×H) 482×684×44mm
同梱品 2L-5202U(1.8m)ケーブル×2
コンソールケーブル(27cm)×1
ファームウェアアップグレードケーブル×1
電源ケーブル×1
接地線×1
イージーセットアップラックマウントキット(ショートorロング)×1
クイックスタートガイド×1
ユーザーマニュアル×1
対応KVMケーブル <PS/2 KVMケーブル>
2L-5201P(1.2m)
2L-5202P(1.8m)
2L-5702P(1.8m)
2L-5203P(3m)
2L-5206P(6m)
2L-5210P(10m)

<USB KVMケーブル>
2L-5201U (1.2m)
2L-5202U (1.8m)
2L-5203U (3m)
2L-5205U (5m)
*注意:標準でUSBケーブル2L-5202U×2が付属しています。
デイジーチェーン対応製品 ACS-1208A/ACS-1216A
CS1708A/CS1716A
KH1508/KH1516
KH0116
KH3116
デイジーチェーン用ケーブル 2L-1700(0.6m)
2L-1701(1.8m)
2L-1703(3m)
2L-1705(5m)
2L-1715(15m)
旧SUNシステム専用ケーブル (13W3+ミニDIN8ピン) CV-130A(1.8m)
新SUNシステム用ケーブル (D-SUB15ピン+USB) 2L-5201U (1.2m)
2L-5202U (1.8m)
2L-5203U (3m)
2L-5205U (5m)
MAC用ケーブル 2L-5201U (1.2m)
2L-5202U (1.8m)
2L-5203U (3m)
2L-5205U (5m)

・KL3116T型番一覧
KL3116T製品にはイージーセットアップラックマウントキットが付属します。 ご購入の際にはラックマウントキットタイプをご指定ください。

ショート ロング
イージーセットアップ・ラックマウントキット
対応ラック奥行:42cm - 70cm 対応ラック奥行:68cm - 105cm
17インチLCDモデル KL3116TJJS KL3116TJJL

※注意:上記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。


KL3116T


ポート構成

KL3116T ポート構成


接続図

KL3116T 接続図

KL3116TJJS タッチパネル搭載 17インチLCD一体型16ポートKVMPドロワー
ショートレール
KL3116TJJL タッチパネル搭載 17インチLCD一体型16ポートKVMPドロワー
ロングレール
