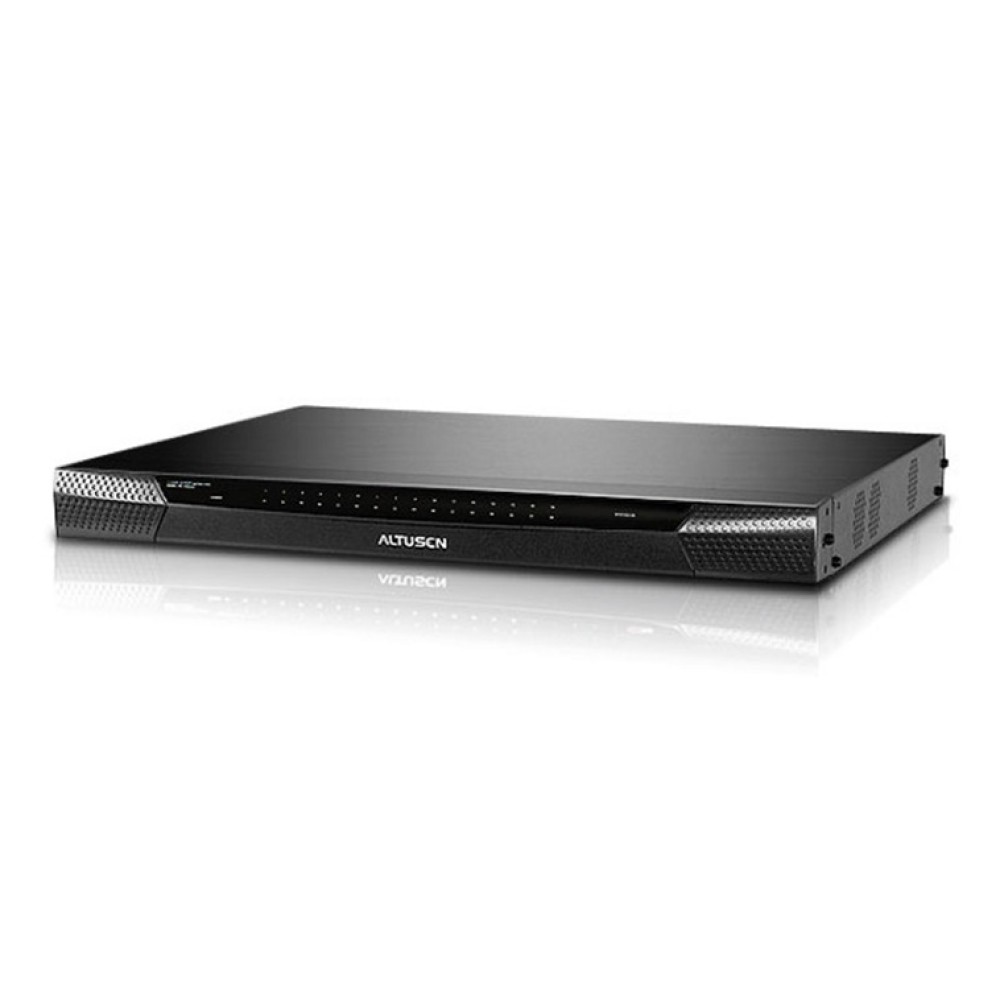

KM0216

2コンソール16ポート対応,マトリックスKVMスイッチ

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • デイジーチェーンとカスケードの組み合わせ利可能
  • KM0216単体デイジーチェーン接続は8段階まで対応し、128台(16ポート×8段階)のPCを操作可能
  • 1台のKM0216の下に、8段階にデイジーチェーン接続されたKH0116をカスケード接続した場合、1,024台のPCを操作可能
  • 最上位のKM0216に接続された2セットのコンソールからは、配下に接続されたすべてのPCを操作可能
  • コンソールモジュールの採用により、PS/2タイプとUSBタイプのコンソール選択が可能になり、さらにKVMアダプターよりPS/2, USB, Sunの各タイプのインターフェイス選択可能
  • 自動信号補正機能(ASC: Auto Signal Compensation)搭載により、コンソールモジュールからKVMスイッチまで150m延長可能、KVMスイッチからKVMアダプターまで150m延長可能
  • OSD画面(On Screen Display)には、ステーションが追加されても自動的にポートリストは追加され、ステーションの順番を変更してもポート名は自動的に再設定されます。
  • 3段階セキュリティ対応: 上級管理者(Super Administrator)、管理者(Administrator)、ユーザー(Users)の各パスワード設定可能
  • コンパクトRJ-45コネクタの採用により、16ポート対応で1Uサイズにてラックマウント設置可能
  • VGA解像度: 1024 x 768 @60Hz DDC2B準拠
  • ファームウェアアップグレード対応

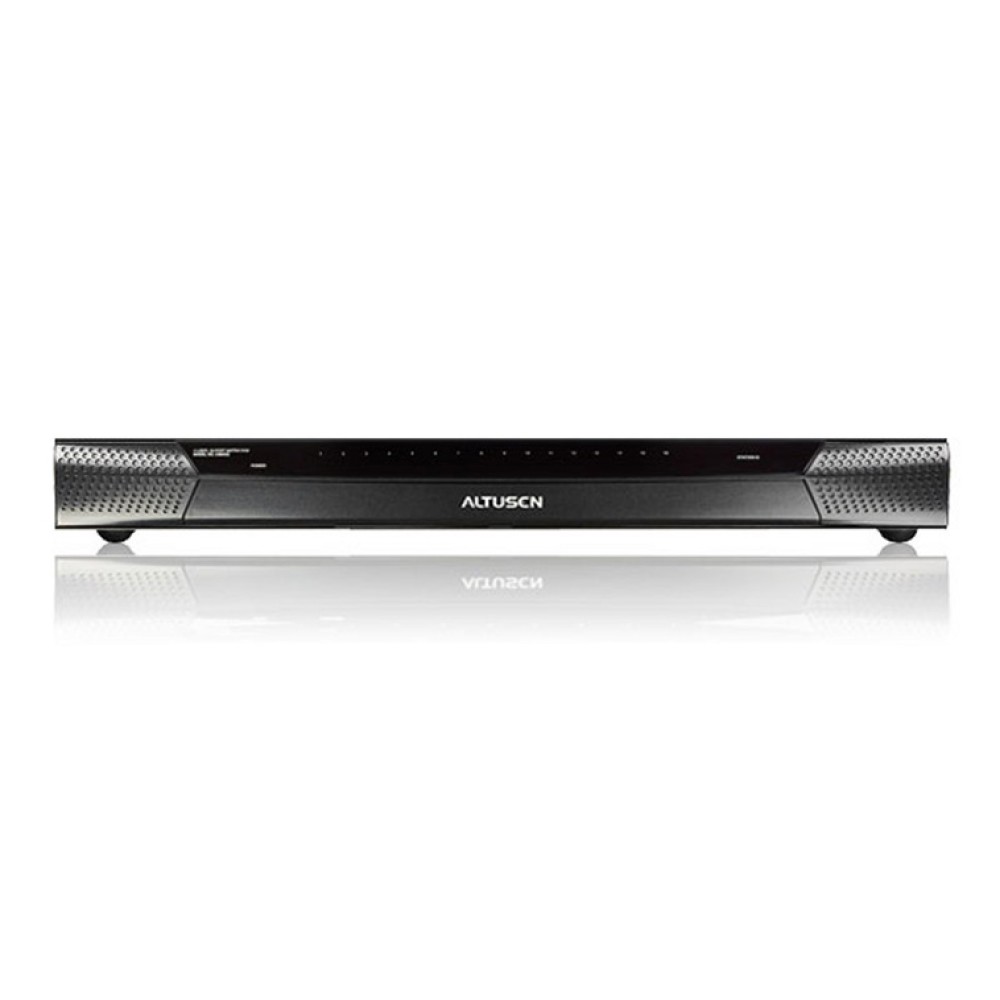

Front View

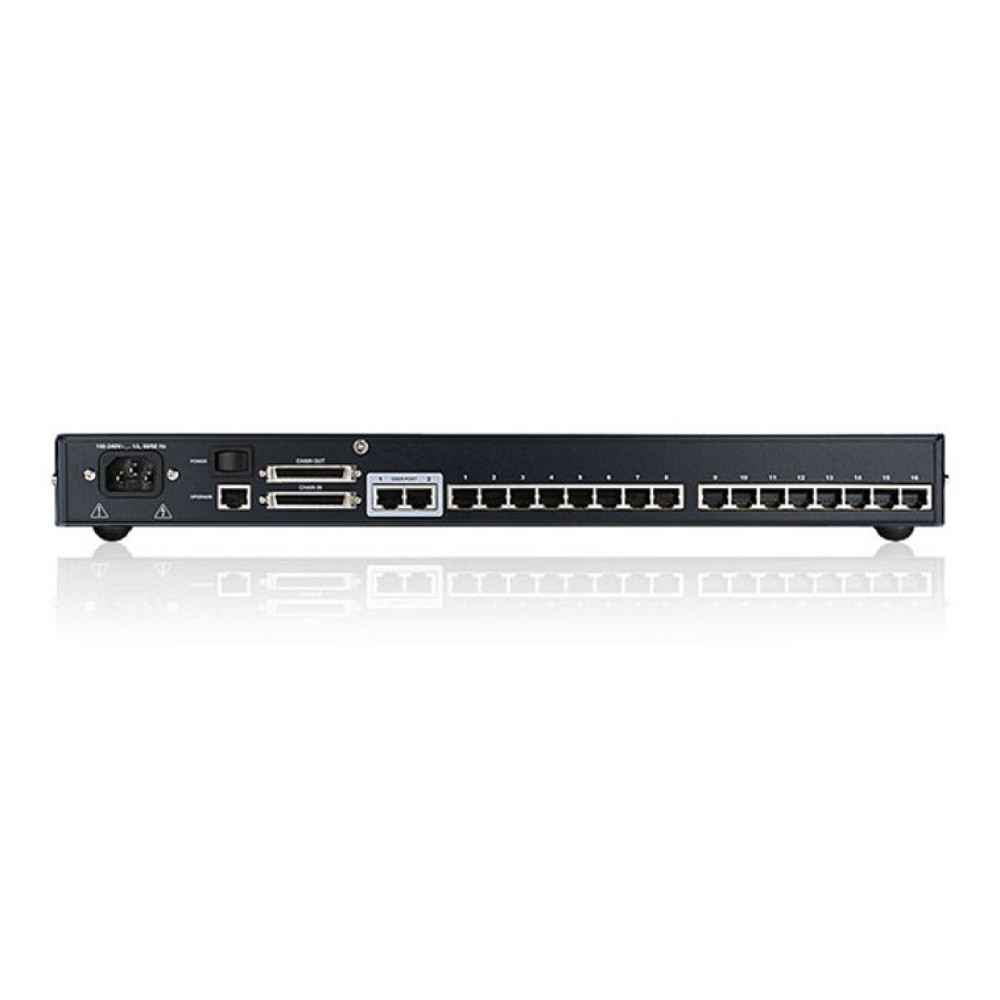

Rear View

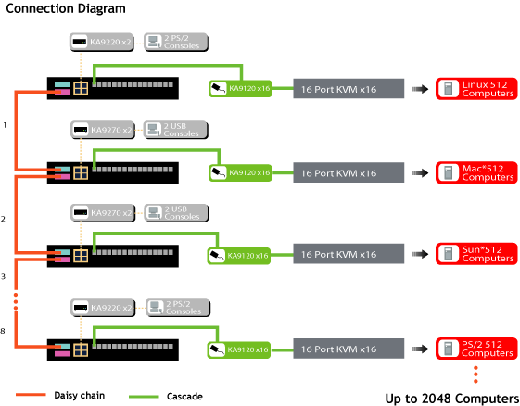

Diagram

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

  • コンソールモジュールにて、PS/2タイプとUSBタイプのコンソール選択可能
  • KVMアダプターにて、PS/2, USB, Sunの各タイプのインターフェイス選択可能
  • 2セットのコンソールから、同時に操作可能
  • ※LANケーブルは別売りとなります。

生産終了品につき、販売は終了させて頂きました。


機能 KM0216
コンピュータ接続数 ダイレクト接続 16
デイジーチェーン接続時 128台
デイジーチェーン/カスケード接続時 1,024台
コンソール接続数 2
コンピュータ側対応インターフェース キーボード PS/2、USB(Win、Mac、Sun)、シリアル
マウス
コンソール側対応インターフェース キーボード PS/2,USB
マウス
ポート選択方法 ホットキー、OSD
コンピュータ側コネクタ キーボード RJ-45×16
マウス
モニタ
コンソール側コネクタ キーボード RJ-45×2
マウス
モニタ
スイッチ リセット ピンホール型スイッチ×1
電源 ロッカースイッチ×1
ファームウェアアップグレード スライドスイッチ×1
デイジーチェーンポート IN DB-25ピンメス×1
OUT DB-25ピンオス×1
ファームウェアアップグレードポート RJ-45×1
電源ソケット 3極AC電源ソケット×1
LED オンライン グリーン×16
ポート選択(ポート) レッド×16
ポート選択(ステーション) 7セグメントデジタル表示
オレンジ×2
電源 ブルー×1
キーボード・マウスエミュレーション PS/2、USB(Windows、Sun、Mac)、シリアル
スキャンインターバル 1~255秒(ユーザー設定)/5秒(デフォルト)
電源仕様 AC100V~240V 50Hz/60Hz
消費電力 13.9W
VGA解像度 1,024×768@60Hz DDC2B準拠 150m延長時
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル
重量 4.2kg
サイズ(W×D×H) 433×284×44 mm
同梱品 電源ケーブル×1
ユーザーマニュアル×1
クイックスタートガイド×1
ラックマウントキット×1
フットパッド(4pcs)×1
デイジーチェーンケーブル×1
接地線×1
コンピュータ側対応モジュール 《PS/2用モジュール》
KA9120

《USB用モジュール》
KA9170

《シリアルモジュール》
KA9140
デイジーチェーン対応製品 KM0216
KM0432
デイジーチェーン用ケーブル 2L-1700KM(0.6m)
2L-1701KM(1.2m)
2L-1704KM(4m)
カスケード対応製品 KH0116
カスケード用モジュール KA9120
旧SUNシステム専用モジュール(13W3+ミニDIN8ピン) KA9130
新SUNシステム専用モジュール(D-SUB15ピン+USB) KA9170
MAC用モジュール KA9170
コンソール側対応モジュール 《PS/2用モジュール》
KA9222A

《USB用モジュール》
KA9272A

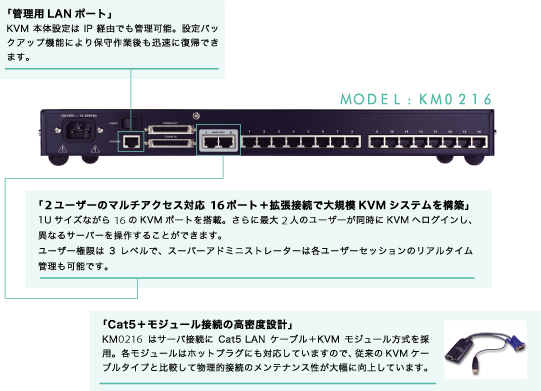

ポート構成

KM0216 ポート構成

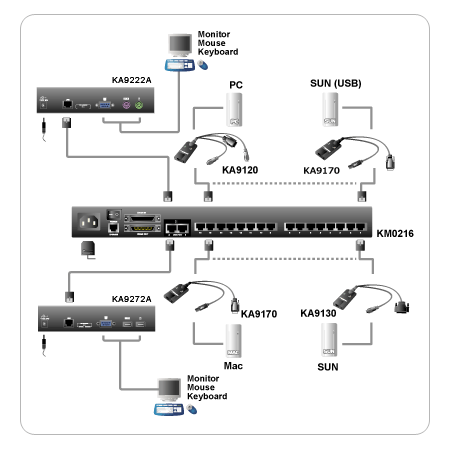

接続図

KM0216 接続図

コンピュータ/コンソールモジュール

  • コンピュータモジュールを選択することによって様々なプラットフォーム・コンソールに対応(Win, Sun, Mac)
  • 自動信号補正機能(ASC)搭載で、KM0216/KM0432/KM0832とコンソールを最大150mまで延長可能
  • ホットプラグ対応

コンピュータモジュール一覧

型番 製品画像 説明 コネクタ仕様
KA9120 PS/2タイプコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 PS/2 ミニDIN-6ピンオス グリーン
PS/2 ミニDIN-6ピンオス パープル
D-sub15ピンオス ブルー
KA9130 Sun 13W3コンソールポートを持つSunコンピュータとKM0216/KM0432/KM0832を接続 13W3オス グレイ
ミニDIN-8ピンオス パープル
KA9131 Sun USBコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 D-sub15ピンオス ブルー
USBタイプAオス ブラック
KA9140 VT100ターミナル対応 PS/2 ミニDIN-6ピンメス パープル
D-sub15ピンメス ブルー
RS-232C DB-9ピン メス ブラック
KA9170 USBコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 D-sub15ピンオス ブルー
USBタイプAオス ブラック

コンソールモジュール一覧

型番 製品画像 説明 コネクタ仕様
KA9222 PS/2コンソールを接続し、カテゴリ5LANケーブルでKM0216/KM0432/KM0832と接続し、リモートコンソールを形成。KVMケーブルを使用しローカルコンピュータを接続。 PS/2 ミニDIN-6ピンメス パープル
PS/2 ミニDIN-6ピンメス グリーン
D-sub15ピンメス ブルー
KA9272 USBコンソールを接続し、カテゴリ5LANケーブルでKM0216/KM0432/KM0832と接続し、リモートコンソールを形成。KVMケーブルを使用しローカルコンピュータを接続。 USBタイプAメス ブラック
D-sub15ピンメス ブルー

KM02162コンソール16ポート対応、マトリックスKVMスイッチ

付属品

  • 電源コード ×1
  • ラックマウントキット ×1
  • ユーザーマニュアル(英語) ×1
  • クイックスタートガイド(日本語&各国語) ×1
  • 保証登録カード ×1

生産終了品につき、販売は終了させて頂きました。
