KN1116VA
1ローカル/1リモートアクセス 16ポート IP-KVMスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ハードウェア
- 高密度なポートレイアウト - RJ-45コネクタで配線する設計により1Uの筐体に最大16ポートの搭載が可能
- ラップトップUSBコンソール(LUC) - 専用USBポートにノートパソコンを直接接続することでコンソールからの操作が簡単に
- 最大2バスセッション - ローカル1名、リモート1名のユーザが別々のポートに同時アクセス可能
- 10/100/1000 Mbps ネットワークインターフェースを2ポート搭載 - ネットワークの二重化や、異なる2つのIPアドレスの割り当てが可能
- ブレードサーバ対応
- 接続できる機器のインターフェースはPS/2、USB、シリアル(RS-232C)に対応
- ローカルコンソールには、PS/2またはUSBのキーボード・マウスの接続が可能
- マルチプラットフォーム(Windows、Mac、Oracle社SPARC(Sun)、LinuxおよびVT100ベースシリアルデバイス)対応
- オーディオ対応
- バーチャルメディア対応 - リモートPC側のメディア等を製品配下のサーバにマウント
- デュアル電源供給対応
- 解像度 - ローカル・リモートセッションとも1,920×1,200@60Hz(※1)
- 単体使用で最大16台、2段階のカスケード接続の構成で最大256台のコンピュータの監視および操作が可能(※2)
管理
- 最大64名のユーザアカウントに対応
- 32名までのユーザが同時に操作を共有可能
- セッション終了機能 - アドミニストレータはユーザセッションを手動で終了することが可能
- イベントログ、Windowsベースのログサーバ対応
- 重大なシステムイベントの発生時にはSMTPメールで通知。SNMPトラップ、Syslog対応
- ファームウェアアップグレード対応
- アウトオブバンドアクセス - モデムのダイヤルイン/ダイヤルアウト/ダイヤルバック接続に対応
- モジュールID保存機能 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
- ポート共有モードにより複数ユーザからのサーバへの同時アクセスが可能
- ALTUSEN 統合管理システムCC2000対応
- KVMポートをATEN製PDU(型番：PN0108、PN9108)の電源アウトレットに関連付けることで、製品インターフェースを使ったサーバ電源のリモート管理が可能に
- 電源管理デバイス「Power Over the NET™」(型番：PN0108、PN9108)との接続でリモートからの電源制御に対応。サードパーティ製PDUとの併用が可能
- Webブラウザによるアクセス方法(ブラウザ、http、https)の管理が可能
- IPv6対応
使いやすいインターフェース
- 日本語対応インターフェース - ローカルコンソール、ブラウザメニュー等のGUIは多言語に対応しているため、ユーザの訓練時間を短縮し、生産性の向上が可能
- マルチプラットフォームクライアント対応 (Windows、Mac OS X、Linux、Oracle社SPARC(Sun))
- 各種Webブラウザに対応 (IE、Chrome、Firefox、Safari、Opera)
- WebブラウザベースのUIを使ったリモートアクセス - 事前にJavaソフトウェアパッケージをインストールしなくても、Webブラウザだけで操作可能
- マジックパネル機能 - 機能設定用アイコンを搭載したコントロールパネルを表示/非表示可能
- バーチャルリモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
- パネルアレイモード - 画面を格子状に分割し、製品配下のサーバのビデオ出力を一画面に同時表示
- キーボード・マウスブロードキャスト機能 - キーボード・マウスの入力は製品配下にある全サーバで複製が可能
- ローカルコンソールとのビデオ同期 - ローカルコンソール用のモニタのEDID情報をコンピューターモジュール内に保存することで表示解像度を最適化
高度なセキュリティ
- 外部認証対応 - RADIUS、LDAP、LDAPS、MS Active Directory
- ブラウザからのユーザログインは、TLS 1.2暗号化通信およびRSA 2048ビット証明書でセキュリティを確保
- キーボード/マウス、ビデオ、バーチャルメディアの各信号を個別に暗号化可能 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、またはランダムより選択)
- IPアドレス、MACアドレスによるフィルタリング機能
- サーバのアクセスと操作に関するユーザ/グループの権限は設定変更可能
- CSR自動生成機能およびサードパーティの認証機関による認証に対応
バーチャルメディア
- バーチャルメディアを使用して、ファイルアプリケーション、OSのパッチ、ソフトウェアのインストールや診断テストが可能
- バーチャルメディアはUSB対応サーバにおいてOSおよびBIOSレベルで動作可能
- 対応バーチャルメディア - DVD/CDドライブ、USBマスストレージデバイス、PCハードドライブおよびISOイメージ
バーチャルリモートデスクトップ
- 帯域制御機能 - ビデオ画質は帯域幅の変化に応じて調整可能 。モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
- フルスクリーンビデオ表示、リサイズ可能ビデオ表示ともに対応
- リモートユーザのコミュニケーションに活用できるメッセージボード搭載
- マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
- キーボードパススルー対応
- 終了マクロ対応
- 多言語オンスクリーンキーボード対応
- BIOSレベルのアクセスに対応
*コンピュータモジュールと本体との間には、ATEN社 カテゴリ5e/6ケーブルのご使用を推奨致します。
※1) 1,920×1,200@60Hzは KA7166、KA7168、KA7169、KA7175、KA7176、KA7177、KA7170 および KA7178使用時のみ対応
※2) カスケード対応KVMスイッチ - CS9134/CS9138、CS1308/CS1316、KH1508A/KH1516A (カスケード接続されたKVMスイッチの機能によって、本製品の機能が一部対応できないことがあります。)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
KN1116VAは、リモート1ユーザ/ローカル1ユーザ対応の16ポートIP-KVMスイッチです。
従来製品と同様に、離れた場所から標準的なインターネットブラウザを使用して複数のサーバへのアクセスやモニタリングができ、ネットワークがダウンした場合でもモデムを介したアウトオブバンドアクセスで、BIOSレベルのトラブルシューティングが可能です。一般的なサーバの他にブレードサーバのシャーシにも対応しているため、サーバの混在環境でもコンソールの集約が可能です。KVMポートとATEN製PDU(型番：PN0108、PN9108)の電源アウトレットを連携させると、本製品のインターフェースからサーバのリモート電源管理を行うこともできます。
本製品は、ビデオセッションレコーディングソフトウェア「CCVSR」に対応。IP-KVMスイッチからアクセスしたサーバで行われた操作は全て、BIOSレベルからログインまでの変更やソフトウェアの実行からOSの設定までといった操作を例外なく全て証拠としてセキュアなビデオファイルに記録し、保管できます。
バーチャルメディア機能では、リモートサーバにあるUSBメモリ、ハードディスク、DVD/CDドライバ等のストレージデバイスとマッピングさせて、ファイル転送やアプリケーションのインストール、OSの更新、または診断を簡単にネットワークを介して行うことができます。
さらにメッセージボード機能や、ローカル/リモートの画面を格子状に分割してKVMスイッチ配下のサーバコンソールを複数同時に表示できる「パネルアレイモード(画面分割機能)」、マウスダイナシンク(マウスの同期)機能、モジュールID保存機能等、便利な機能を多数搭載。ネットワークデバイスやUNIXサーバ、Linuxサーバ、Oracle社SPARC(Sun)サーバ、その他シリアルコンソールサーバ等のシリアルで制御するデバイスへセキュアにアクセスできます。また、こうした機器とアクセスするのに高価なシリアルドングルは不要となります。
冗長ネットワークカードを搭載し、冗長電源にも対応。本製品は、サーバのリモート管理業務を強力に支援します。
| コンピュータ接続数 | ダイレクト | 16 |
|---|---|---|
| 最大 | 256 (via Cascade) | |
| コンソール接続数 | ローカル | 1 |
| リモート | 1 | |
| コンピュータ側対応インターフェース | キーボード/マウス：PS/2、USB(Win、Mac、Oracle社SPARC(Sun))、シリアル | |
| コンソール側対応インターフェース | キーボード/マウス：PS/2、USB | |
| ポート選択 | プッシュボタン、ホットキー、GUI | |

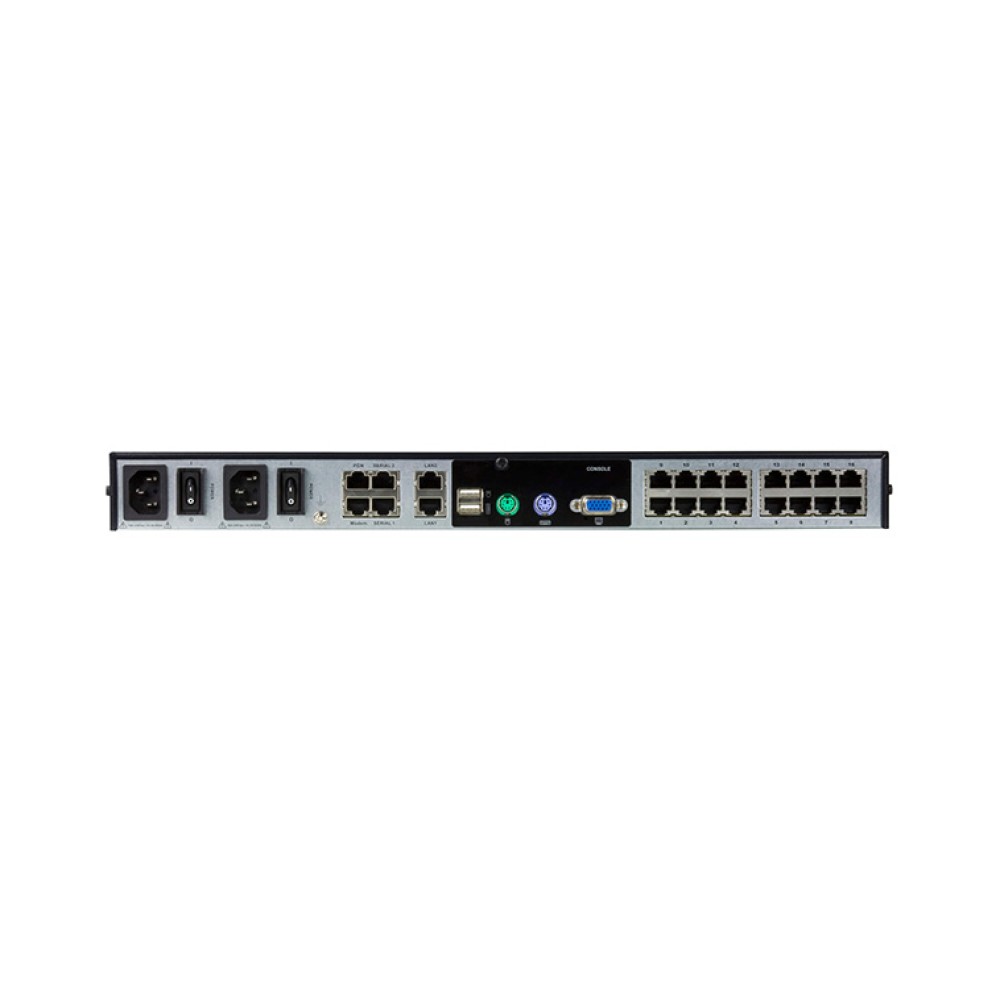

| コネクタ | KVMポート | キーボード/マウス/モニタ/スピーカー/マイク：RJ-45メス×16 |
| コンソールポート | キーボード：USBタイプA メス×1、ミニDIN 6ピン メス×1 マウス：USBタイプA メス×1、ミニDIN 6ピン メス×1 モニタ：D-sub 15ピン メス×1 スピーカー：ステレオミニジャック×1 マイク：ステレオミニジャック×1 | |
| 電源 | 3極AC電源ソケット(IEC 60320 C14)×2 | |
| シリアル | RJ-45 メス×2 | |
| モデム | RJ-45 メス×1 | |
| LANポート | RJ-45 メス×2 | |
| PON | RJ-45 メス×1 | |

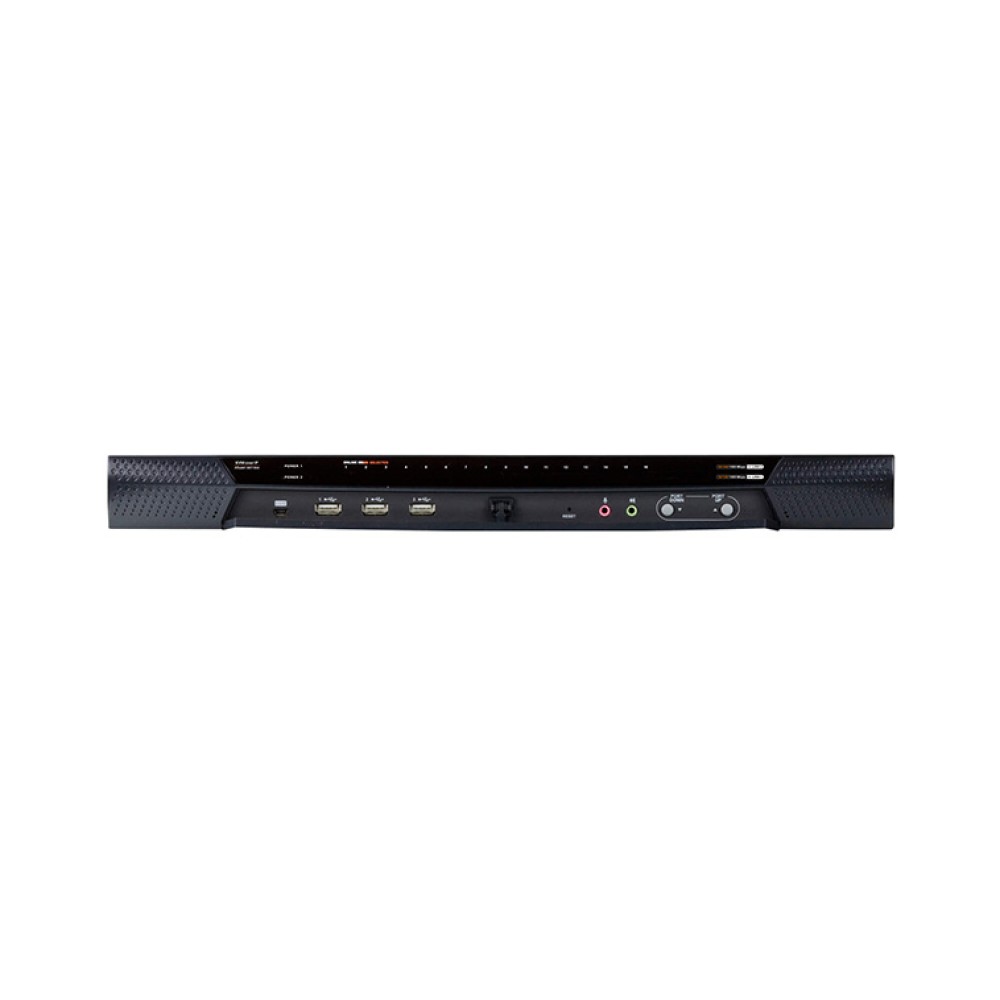

| USBポート | USB/バーチャルメディア：USBタイプA メス×3 | |
| ラップトップUSBコンソール(LUC)ポート | ミニUSBタイプB メス×1 | |
| スイッチ | ポート選択 | プッシュボタン×2 |
| リセット | ピンホール型スイッチ×1 | |
| 電源 | ロッカースイッチ×2 | |
| LED | オンライン | グリーン×16 |
| 電源 | ブルー×2 | |
| リンク 10/100/1000 Mbps | レッド/オレンジ/グリーン×2 | |
| エミュレーション | キーボード/マウス | PS/2、USB |
| スキャンインターバル | 1～255秒(ユーザ設定) | |
| 電源仕様 | AC 100V～240V、50/60Hz、1.0A (日本仕様はPSE対応 3P/100V電源コードを2本同梱) | |
| 消費電力 | 16.5W | |
| ビデオ | ローカル | 1,920×1,200@60Hz ※ |
| リモート | 1,920×1,200@60Hz ※ | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 3.56 kg ( 7.84 lb ) | |
| サイズ(W×D×H) | 439×288×44 mm | |
| 同梱品 | シリアルアダプタ(型番：SA0142)×2 電源コード×2 ラップトップUSBコンソールケーブル×1 ラックマウントキット×1 フットパッドセット(4個入)×1 クイックスタートガイド×1 | |
| 対応ATEN製品 | コンピュータモジュール | [PS/2用モジュール] KA7120 [USB用モジュール] KA7170 KA7175(バーチャルメディア対応) KA7176(バーチャルメディア＆オーディオ対応) KA7177(バーチャルメディア＆スマートカードリーダ対応) KA7178(デュアルバス＆バーチャルメディア＆オーディオ対応) KA7166(スマートカードリーダ・DVI対応) KA7168(スマートカードリーダ・HDMI対応) KA7169(スマートカードリーダ・DisplayPort対応) [シリアルモジュール] KA7140 |
| SUNシステム専用モジュール (D-SUB15ピン+USB) | KA7170 | |
| MAC用モジュール | KA7170 | |
| カスケード対応製品 | CS9134、CS9138、CS1308、CS1316、KH1508A、KH1516A (カスケード接続されたKVMスイッチの機能によって、本製品の機能が一部対応できないことがあります。) | |
| 注意 | ※1,920×1,200@60Hzは KA7166、KA7168、KA7169、KA7175、KA7176、KA7177、KA7170 および KA7178 でのみサポート | |

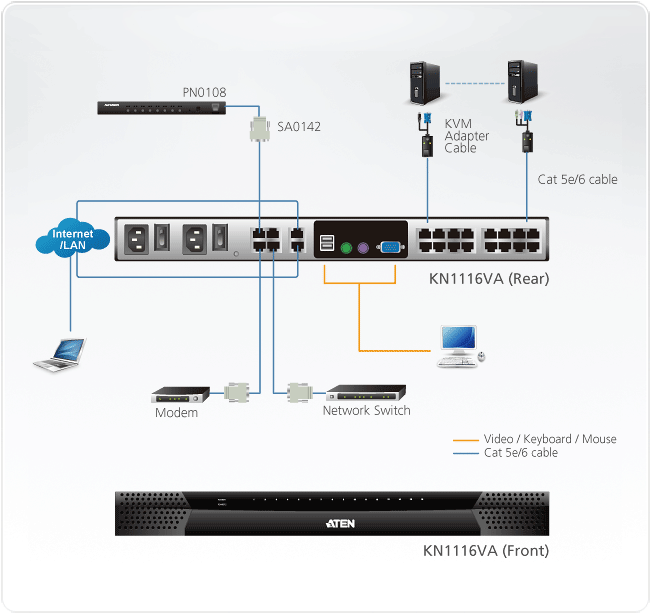

構成図
| KN1116VA | 1ローカル/1リモートアクセス 16ポート IP-KVMスイッチ |
|---|
