EDR-G9010シリーズ

8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ

8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ

EDR-G9010シリーズは、ファイアウォール/NAT/VPN/マネージドレイヤー2スイッチ機能を備え、高度に統合された産業用マルチポートセキュアルータのセットです。これらのデバイスは、重要な遠隔制御や監視ネットワークにおけるイーサネットベースのセキュリティアプリケーション向けに設計されています。これらのセキュアルータは、電力アプリケーションの変電所、水処理システム、石油・ガス会社の分散制御システム、ファクトリーオートメーションのPLC/SCADAシステムなど、重要なサイバー資産を保護するための電子セキュリティ防御を提供します。さらに、IDS/IPSを追加したEDR-G9010シリーズは、サイバーセキュリティ攻撃から重要なインフラをより強固に保護するための脅威検出と防御機能を備えた産業用次世代ファイアウォールです。

高度なサイバーセキュリティ機能による悪意ある脅威からの防御

EDR-G9010シリーズの内蔵ファイアウォールは、ポリシールールを用いて信頼できるゾーン間のネットワークトラフィックを制御し、同時にネットワークアドレス変換(NAT)が外部ホストによる不正なアクセスから内部ネットワークを保護します。さらに、VPN(Virtual Private Networking)機能により、公衆インターネットからプライベートネットワークにアクセスする際に、安全な通信トンネルを提供します。EDR-G9010シリーズは、サイバー攻撃から機器を保護するために、ディープパケットインスペクション(DPI)をサポートしており、ネットワークパケットのデータ部分を様々な機器固有のプロトコルについて検査することができます。

ユーザフレンドリなインターフェースと素早いセッティングにより設定がシンプル

EDR-G9010シリーズのセットアップウィザードを使用すると、WAN、LAN、ブリッジポートのルーティング機能をわずか4ステップで簡単に設定できます。 さらに、オブジェクトベースのファイアウォール管理機能により、エンジニアはIPアドレスとサブネット、ネットワークサービス、産業用アプリケーションサービス、ユーザー定義サービスのファイアウォールフィルタリングを簡単に設定し、維持することができます。

途切れることのないネットワーク接続を保証する産業グレード設計

EDR-G9010シリーズの堅牢なハードウェアは、過酷な産業環境に最適です。危険な条件下や-40~75℃の極端な温度でも確実に動作するように設計された広温度対応モデルを備えています。さらに、EDR-G9010シリーズは、包括的なレイヤー2およびレイヤー3の冗長メカニズムをサポートし、ネットワークの接続状態を常に保証します。

仮想パッチ適用とインテリジェントな脅威保護

OTアプリケーションでは、パッチを適用するためにシステムをシャットダウンして操作を中断するわけにはいかないことから、OT環境ではパッチ適用が依然として大きな課題となっています。仮想パッチ適用技術は、既知および未知の脆弱性を保護することで、既存のパッチ管理プロセスを補完するのに役立ちます。 さらに、EDR-G9010は、パターンベースの検出を使用して既知の攻撃を特定しブロックする、サイバー脅威に対する継続的な保護のためのインテリジェントIPS機能を備えています。

  • IEC 62443-4-1およびIEC 62443-4-2産業用サイバーセキュリティ規格に準拠
  • 10GbEポート搭載 ファイアウォール/NAT/VPN/ルータ/スイッチのオールインワン
  • 産業用グレードの侵入防御/検知システム (IPS/IDS)
  • MXsecurity 管理ソフトウェアによるOTセキュリティの可視化
  • VPNによるセキュアなリモートアクセストンネル
  • ディープパケットインスペクション (DPI) 技術による産業用プロトコルデータ検査
  • NAT (ネットワークアドレス変換) による簡単なネットワーク設定
  • RSTP/Turbo Ring冗長化プロトコルでネットワークの冗長性を強化
  • システムの完全性をチェックするセキュアブートをサポート
  • -40~75℃の動作温度(-Tモデル)
入出力インターフェース
アラーム接点チャネル抵抗負荷:1A @ 24 VDC
ボタンリセットボタン
デジタル入力チャネル ステート1:+13~+30V
ステート0:-30~+3V
最大入力電流:8 mA
イーサネットインターフェース
10/100/1000BaseT(X)ポート(RJ45コネクタ)8
1000BaseSFP スロット2
規格 IEEE 802.1Q:VLANタギング機能
IEEE 802.3:10BaseT
IEEE 802.3ab:1000BaseT(X)用
スタティック・ポート・トランク
IEEE 802.3u:100BaseT(X)
IEEE 802.3x:フロー制御
IEEE 802.3z:1000BaseSX/LX/LHX/ZX
IEEE 802.1X:認証
イーサネットソフトウェア
ブロードキャスト転送IPディレクテッドブロードキャスト、ブロードキャストフォワーディング
管理バックプレッシャーフローコントロール、DDNS、DHCPサーバ/クライアント、Webコンソール(HTTP/HTTPS)、LLDP, QoS/CoS/ToS, SNMPv1/v2c/v3, Telnet, TFTP, HTTPS, SSH
冗長化プロトコルRSTP、STP、Turbo Ring v2
ルーティングスループット:350Kパケット/秒(最大1500Mbps)
ルーティングテーブル最大 4K ルーティングルール
同時接続最大 400K
接続数/秒最大 20K
ルーティング冗長VRRP
セキュリティセキュアブート、IPsec、L2TP(サーバ)、RADIUS、Trustアクセスコントロール
タイムマネジメントNTPサーバ/クライアント、SNTP
ユニキャストルーティングOSPF、RIPV1/V2、静的ルート
マルチキャストルーティング静的ルート
フィルタIGMP v1/v2/v3
スイッチプロパティ
VLAN ID範囲VID 1~4094
IGMPグループ256
最大 VLAN数16
LED表示
LED表示pwr1、pwr2、state、mstr/h.tc、cplr/t.tc、vrrp/ha、vpn、usb
DoS・DDoS保護
テクノロジーARP-Flood、FINスキャン、ICMP-Death、NEWWithout-SYNスキャン、NMAP-IDスキャン、NMAPXmas スキャン、Nullスキャン、SYN/FINスキャン、SYN/RSTスキャン、SYN-Flood、Xmasスキャン
ファイアウォール
フィルタDDoS、イーサネットプロトコル、ICMP、IPアドレス、MACアドレス、ポート
ステートフルインスペクション ルータファイアウォール
透過型(ブリッジ)ファイアウォール
ディープパケットインスペクション DNP3
イーサネット/IP
IEC 60870-5-104
IEC 61850 MMS
Modbus TCP
Modbus UDP
Omron FINS
シーメンスS7通信
今後、ファームウェアのアップデートにより対応プロトコルを追加する予定
侵入防御システム追加ライセンスが必要
スループット最大 350Kパケット/秒 (最大1500Mbps)
IPsec VPN
認証 MD5およびSHA(SHA-256)
RSA (キーサイズ: 1024ビット、2048ビット)
X.509 v3証明書
同時VPNトンネル数最大250 IPsec VPNトンネル
暗号化DES、3DES、AES-128、AES-192、AES-256
プロトコルIPsec、L2TP (サーバ)、PPTP (クライアント)
スループット最大 300Mbps(条件:AES-256、SHA-256)
NAT
機能1対1、N対1、NATループバック、ポートフォワーディング
リアルタイムファイアウォール/VPNイベントログ
イベントタイプファイアウォールイベント、VPNイベント
メディアローカルストレージ、SNMP Trap、Syslogサーバ
シリアルインターフェース
コンソールポートRS-232C (TxD, RxD, GND), 3ピン (115200, n, 8, 1)
コネクタUSB Type-C
電源パラメータ
接続方法着脱式ターミナルブロック
入力電圧 EDR-G9010-VPN-2MGSFP(-T)モデル:
12/24/48VDC (24VDCはDNV認証取得済み)
EDR-G9010-VPN-2MGSFP-HV(-T)モデル:
120/240 VDC/VAC
動作電圧 非-HV(-T)モデル:9.6 ~ 60 VDC
-HV(-T)モデル:88 ~ 300 VDC, 90 ~ 264 VAC
入力電流 EDR-G9010-VPN-2MGSFP(-T)モデル:
1.51 A @ 12 VDC
0.70 A @ 24 VDC
0.35 A @ 48 VDC
EDR-G9010-VPN-2MGSFP-HV(-T)モデル:
0.28 A @ 120 VAC
0.18 A @ 240 VAC
0.15 A @ 120 VDC
0.08 A @ 240 VDC
逆極性保護サポート
物理的特性
ハウジング金属
外形寸法 EDR-G9010-VPN-2MGSFP(-T)モデル:58 × 135 × 105 mm
EDR-G9010-VPN-2MGSFP-HV(-T)モデル:64 × 135 × 105 mm
重量 EDR-G9010-VPN-2MGSFP(-T)モデル:1030 g
EDR-G9010-VPN-2MGSFP-HV(-T)モデル:1150 g
設置DINレールマウント(DNV認定)、ウォールマウント(オプションキット使用)
環境制限
動作温度 標準モデル:-10 ~ 60℃
広温度モデル:-40 ~ 75℃
EDR-G9010-VPN-2MGSFP(-T)モデル:-25 ~ 70℃ (DNV認定)
保存温度(パッケージ含む)-40 ~ 85℃
相対湿度5 ~ 95%(結露なきこと)
規格・認証
安全IEC 62368-1, UL 62368-1, IEC 60950-1, UL 60950-1
EMCEN 55032/35
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
産業用サイバーセキュリティ IEC 62443-4-1
IEC 62443-4-2
鉄道EDR-G9010-VPN-2MGSFP(-T)モデル:EN 50121-4
交通管制EDR-G9010-VPN-2MGSFP(-T)モデル:NEMA TS2
海運EDR-G9010-VPN-2MGSFP(-T)モデル:IEC 60945, DNV
電力変電所IEEE 1613, IEC 61850-3 Edition 2.0
危険個所EDR-G9010-VPN-2MGSFP(-T)モデル:ATEX, Class I Division 2
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
MTBF
時間 EDR-G9010-VPN-2MGSFP(-T)モデル:1,080,807 時間
EDR-G9010-VPN-2MGSFP-HV(-T)モデル:509,714 時間
規格Telcordia (Bellcore), GB
保証
保証期間5 年
詳細MOXA社 製品保証方針

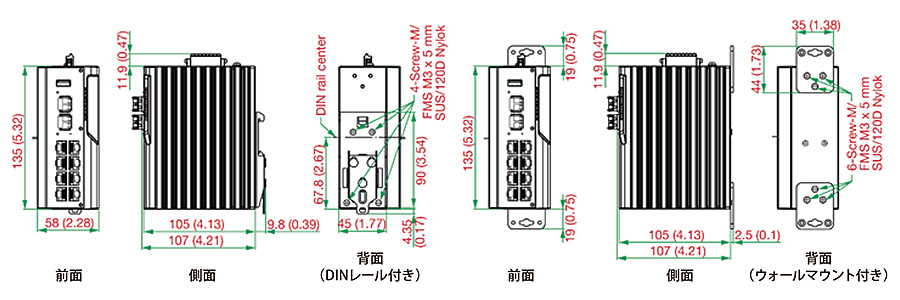

サイズ (単位 = mm)

■ スタンダードモデル
スタンダードモデル
■ HVモデル
HVモデル

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

EDR-G9010-VPN-2MGSFP 8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ, 入力電圧:12/24/48 VDC, 動作温度:-10~60℃ (DNV認定) こちらよりお問い合わせください
EDR-G9010-VPN-2MGSFP-T 8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ, 入力電圧:12/24/48 VDC, 動作温度:-40~75℃ (DNV認定 -25~70℃)
EDR-G9010-VPN-2MGSFP-HV 8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ, 入力電圧:120/240 VDC/VAC, 動作温度:-10~60℃
EDR-G9010-VPN-2MGSFP-HV-T 8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ, 入力電圧:120/240 VDC/VAC, 動作温度:-40~75℃

アクセサリ (別売り)

■ SFPモジュール
SFPモジュール ※各モデルタイプについての詳細は Moxa イーサネットSFPトランシーバ製品互換性 を参照下さい (Moxaサイト PDFファイル) こちらよりお問い合わせください
■ ストレージキット
ABC-02-USB 設定バックアップおよび復元ツール、ファームウェアアップグレード、イーサネットスイッチおよびルータ用ログファイル保存ツール、動作温度:0~60℃ こちらよりお問い合わせください
ABC-02-USB-T 設定バックアップおよび復元ツール、ファームウェアアップグレード、イーサネットスイッチおよびルータ用ログファイル保存ツール、動作温度:-40~75℃
■ 壁面取付用キット
WK-35-01 ウォールマウントキット:壁掛け用プレート(35×44×2.5mm)×2、ネジ×6 こちらよりお問い合わせください
WK-46-01 ウォールマウントキット:壁掛け用プレート(46×66.8×2mm)×2、ネジ×8
■ ソフトウェア
MXsecurityシリーズ OTネットワーク向け 産業用ネットワークマネジメントソフトウェア
※各モデルタイプについての詳細は MXsecurityシリーズ 製品情報ページ をご覧下さい
こちらよりお問い合わせください
