ビッグデータおよび従来型からIIoT SCADAへの進化
最新のSCADAシステムは、監視対象システムからより多くのデータを収集するためにクラウドサービスやpub/subプロトコルなどの産業用Internet of Things (IIoT)テクノロジーを急速に導入しています。 それに伴いデータ量が増加の一途をたどっているという事実は、今日のSCADAシステムは、10年または2年前の従来のSCADAシステムに比べて何千倍も多くのデータを管理する必要があることを意味します。
| 従来のSCADAシステム | IIoT SCADAシステム | |
|---|---|---|
| 目的 | リモート監視およびデータ収集 | Overall Equipment Effectiveness(OEE)*および長期サイクルシステムマネージメントのためのプロセス全体のシードデータの概要を改善する |
| コントロール | 監視制御 | 最適化されたプロアクティブコントロール |
| リポート | ヒストリカルトレンドチャート | 新しいビジネスモデルの分析 |
| アラーム | OCC（オペレーションコントロールセンタ）内からの即時アクションマネージメント | モバイルデバイスを介してどこにでもアクションタスクをディスパッチする |
* OEE（設備効率）は、設備がどの程度効率よく活用されているかを示す評価指標。
スマートデータ収集によりビッグデータの完全性が向上
長年にわたりサーバとクライアント間のSCADA通信の業界標準は"ポーリングによるデータの更新"でした。しかしながらIIoTデバイスのポーリングにより数千のセンサから大量の価値のないデータが収集されることによりデータストレージのコストが高くなり、データ分析に時間を費やす可能性があります。マシンのON/OFFステータスを監視する場合など、センサがポーリング間隔よりもはるかに小さい頻度でデータを吐き出す場合、"例外による更新"により必要なデータストレージの量を減らし、データ分析の効率を高めることができます。
MoxaのioLogik 2500シリーズ、MX-AOPC UA Server、MX-AOPC UA Loggerを一緒に使用すると、リアルタイムのデータ収集、ローカルストレージデバイスでのデータバッファリング、ネットワーク障害後の自動データ完全性を提供するターンキーソリューションを形成します。MX-AOPC UA Loggerは、MX-AOPC UA Serverからデータベースにリアルタイムでデータをインポートします。ネットワークに障害が発生し、そして回復すると、Loggerは、特定のioLogik 2500デバイスのデータバッファから、切断の期間と一致するタイムスタンプを持つデータログを自動的に収集し、補足データをデータベースにプッシュします。
事例研究:無線局機器の監視
世界中の多くの主要な無線通信キャリアは、リモートの無人サイトを管理するための費用対効果に優れた効率的な方法を探しています。定期的なオンサイト訪問でメンテナンス担当者を派遣する従来の方法は、不便かつコストがかかります。明確なソリューションは、メンテナンスエンジニアが無人サイトを効率的に監視および管理し、システムのダウンタイムを防ぐためにシステムをプロアクティブに維持およびコントロールすることを可能にすることです。さらに、無線送信の中断は、避けられないため切断期間中は、データがローカルRTUに保存されます。無線ネットワークがオンラインに戻るとデータは、自動的に中央データベースに返送できます。

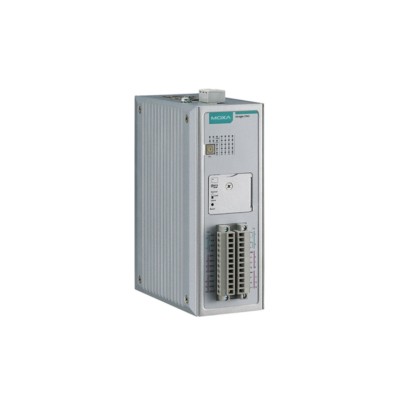

あるソリューションプロバイダは、MoxaのioLogik 2542-HSPA-T、MX-AOPC UA Server、MX-AOPC UA Loggerをプライベートクラウド上の独自のSCADAソフトウェアと組み合わせて使用し、無線局機器監視のための全国的なソリューションを提供します。このソリューションを使用するとエンジニアは,次の情報を監視できます:
- 無線機器
- 飛行安全規制の遵守を確保するために無線塔の警報灯
- バッテリ、ディーゼルオイルレベル、ディーゼル発電機を含むバックアップ電源システム
- キャビネット侵入検知インジケータ、機器室、立ち入り禁止区域
1つのアプリケーションでは、約100の無人サイトが監視されています。各サイトに1つのioLogik 2542-HSPA-Tがインストールされています。各ioLogikは、12のアナログ入力を監視し、パーセンテージ変更戦略を使用してMX-AOPC UA Serverにデータを更新します。ioLogikは、8つのデジタル入力を監視し、例外によってサーバにデータを更新し、送信する必要があるデータ量を劇的に減少させます。また、中央サイトで必要なストレージスペースの量が大幅に削減されます。ioLogik 2542-HSPA-TおよびMX-AOPC UA Server 間の接続が切断されると、バックアップのためにデータがローカルストレージドライブに保存されます。コネクションがバックアップされて実行されると、MX-AOPC UA Loggerは、自動的にローカルストレージドライブからデータを取得し、中央データベースにデータをプッシュします。
MoxaのioLogik 2542-HSPA-T、MX-AOPC UA Server、MX-AOPC UA Loggerは、ソリューションプロバイダがリアルタイムでデータをデータベースに送信することを容易にするだけでなく、切断期間中にローカルに保存された補足データを中央データベースに自動的にプッシュすることで完全なデータを提供します。このシステムは,データの完全性を高めるだけでなく、SCADAエンジニアに迅速で正確なデータ分析を提供します。
詳細については、ホワイトペーパーをご覧ください。
