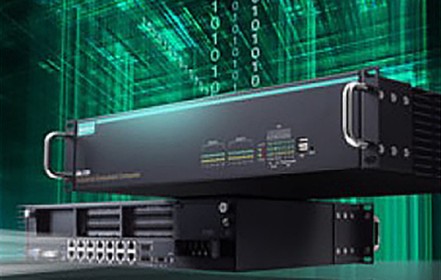

シングルコンピュータですべてのデバイスに接続

IIoTアプリケーションを実装する企業がますます要望されている中で、数百または数千のデバイスを産業オートメーションシステムに接続する要求が劇的に増加しています。ハイパフォーマンスの産業用x86プラットフォームDA-720は、そのようなアプリケーションに最適です。DA-720は、lntel® 第6世代 Skylakeプロセッサをベースにした19インチ2Uラックマウントケースに高密度のギガビットイーサネットおよびシリアルポートを搭載しているため変電所、鉄道、ファクトリ、ビルオートメーションシステムのIIoTアプリケーションにとって最適な選択を実現します。

ラックマウントデータ収集コンピューティングソリューション

電力、鉄道、ファクトリ、ビルオートメーションアプリケーションのニーズを満たす大規模なデータプロセッシングを構築するために必要なハイパフォーマンス産業グレードコンピューティングプラットフォーム

汎用性のあるアプリケーションを実現する高い柔軟性

DA-720は、システム設計者がアプリケーション要件に従ってmSATA、RAMおよびオペレーティングシステムをインストールできるハイパフォーマンスIntel® Core™ i5またはi7 CPUオプションを搭載しています。また、コンピュータは、拡張可能なシリアルおよびイーサネットインターフェースが備え、様々なデータ処理ニーズに必要とする多くのフィールドデバイスとのコネクティビティを容易に実現します。

• Intel® Core™ i7,2.6 GHz、デュアルcore CPUまたはi5、2.4 GHz、デュアルcore CPU（Skylake）
• 最大22ギガビットLANポート＋10シリアルポート、または14ギガビットLANポート＋18シリアルポートの高密度実装
• 最大32GBの容量を持つ2つの内蔵DDR4メモリソケット
• 110～240VDC および 100～240VAC電源入力

24/7のオペレーションを保証する高信頼性

MoxaのDA-720シリーズは、過酷な産業環境において信頼性の高いオペレーションを実現する設計がされた堅牢なコンピュータです。高電圧、電力サージおよび衝撃を含む継続的に晒される環境を含む安全基準の準拠に対応できる厳しい試験に合格しています。DA-720は、電力、鉄道、ファクトリ、ビルオートメーションのアプリケーションにとっての最適な選択です。

• 電力オートメーションに必要なIEC 61850-3、IEC 60255およびIEEE 1613に準拠
• 鉄道オートメーションに必要なEN 50121-4に準拠
• Moxa特許のファンレス放熱技術
• 高いネットワーク可用性を実現するためのネットワーク冗長性を確立するPRP/HSRサポート

システムのダウンタイムを低減するメンテナンスの容易さ

オートメーションコンピュータは、多くの場合、無人またはリモートに設置されます。DA-720は、稼働時間を最大限に確保するために予測メンテナンスに必要なコンピュータのハードウェアの状態およびユーザ定義をベースとしたアラートをトリガーするリアルタイム情報を提供するMoxaのProactive Monitoring utility(プロアクティブ監視ユーティリティ)をサポートしています。Smart Recoveryユーティリティは、エンジニアがシステムダウンタイムを最小限に抑えるためにリモートでOSリカバリを自動的にトリガすることができます。

プロアクティブな監視

• キーパーツのリモート監視
• APIによりダッシュボードを含む外部アプリケーションとの容易な統合

Smart Recovery

• 完全に自動化されたOSリカバリ
• 使いやすい2ステップの手動リカバリプロセス

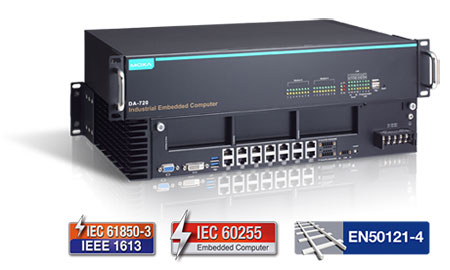

DA-720シリーズ

x86 2U 19インチ 高密度 14ポート ギガビットイーサネット ラックマウントコンピュータ

• 第6世代Intel® Core™ i7/i5 CPU (Skylake)
• 組込Debian 8 Linux (W10 by CTOS)
• ビルトインDDR4メモリソケット×2
• mSATA(OS)およびストレージ拡張×1(1 SATA III)
• ギガビットイーサネットポート×14によるネットワークの冗長性確保
• アイソレーション RS-232C/422/485ポート×2
• 拡張モジュール用 PCIe拡張スロット×2
• 110～240 VDC および 100～240 VAC電源入力サポート

製品情報を見る (DA-720-DPP)

アプリケーション

変電所オートメーション

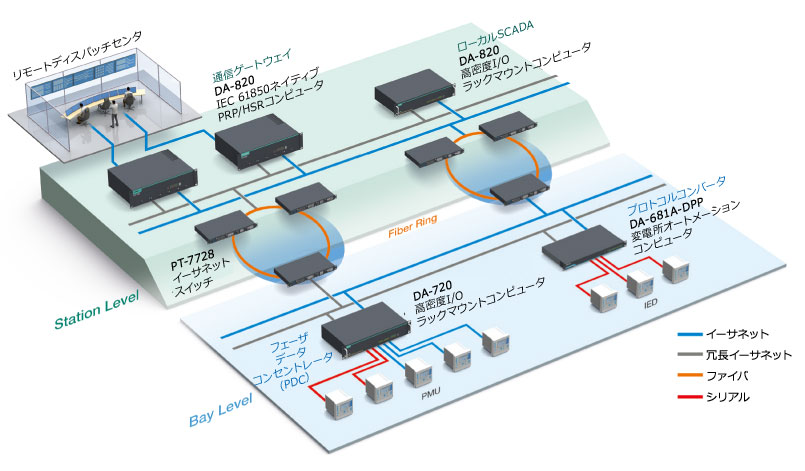

IEC 61850スマート変電所

スマートな変電所でのコンピュータの役割は、単にコンピューティングパワーを提供することから変電所プロセスの分析、監視、制御といった重要な役割にまで拡大します。IEC 61850スマート変電所の包括的な制御および監視システムには、信頼性の高いハイパフォーマンスのコンピュータが必要とします。

システムの要件

• リモートで資産管理と監視を強化するだけでなく、MBIおよびPSEプラットフォームから中央のSCADAシステムに様々なHVデータワークフローを送信できるハイパフォーマンスソリューション
• IEDの制御と監視を可能にする柔軟なポート設定のサポートを備えた複数のギガビットイーサネットポート

何故Moxa？

• 第6世代のIntel® Core™ i5またはi7 CPUおよび最大32GB DDRメモリ容量を備えたハイパフォーマンスコンピュータ
• IEC 61850-3、IEC 60255およびIEEE 1613規格に準拠
• IEDからデータを収集するために必要な高密度通信ポートを備えたモジュラー設計
• 自己メンテナンス機能を備えた直ぐに使える付加価値のあるコンピュータ

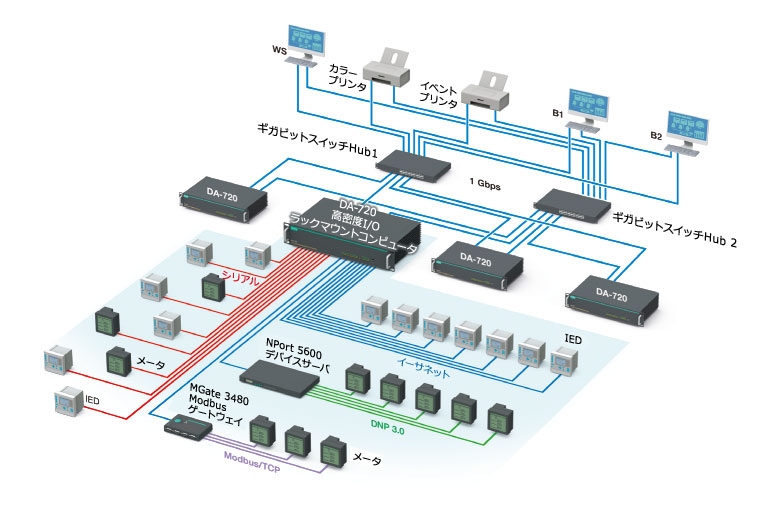

変電所の改修

変電所改修プロジェクトの焦点は、変電所バスネットワークでのセカンダリ機器に供給するために、プライマリ機器をよりインテリジェント化し、アナログデータをデジタルデータとプロトコルに変換を実現するIEDを導入することです。従って、変電所オートメーションにおける重要な成功要因としては、すべてのタイプのデバイスへの接続、デバイスからのデータ収集、そして、データを強力で信頼性の高い制御システムに統合することにあります。

システムの要件

• 変電所改装のために必要な多くのシリアルおよびイーサネットベースのIEDに接続する機能を提供するソリューション
• システムの稼働時間を最大限にする変電所グレードの信頼性が高く使いやすいマネージメントプラットフォーム

何故Moxa？

• 産業グレード、ファンレス、ケーブルレス設計によりシステムの寿命拡大を保証
• 変電所オートメーションに必要なIEC 61850-3、IEEE 1613およびIEC 60255規格に準拠
• 高密度ポートおよびコネクションインターフェース：ギガビットLANポート×14 および 18シリアルポート
• セルフメンテナンス機能を備えた付加価値のある、すぐに使えるコンピュータ

鉄道オートメーション

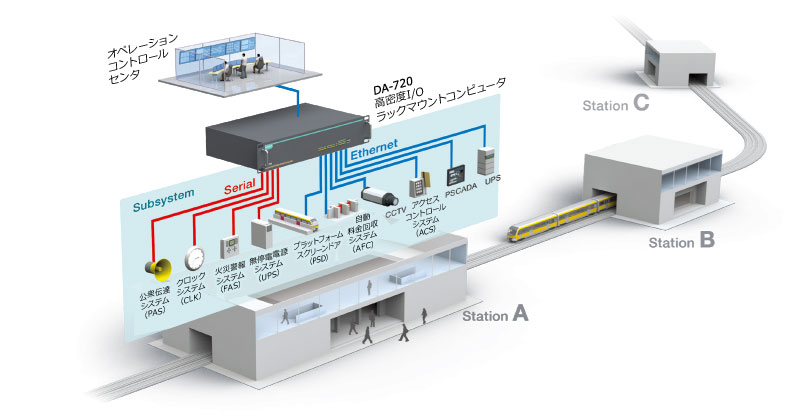

鉄道統合監視制御システム

PIS、PA、CCTV、PSD、Power SCADA、ACSなど複数の鉄道オートメーションサブシステムは、乗客に対する安全性を確保し、迅速で快適な旅行を提供するために進化しています。統合監視制御システム(ISCS)は、これらすべてのサブシステムを管理するために使用されます。鉄道駅のオペレータは、ISCSからのデータを使用して鉄道オペレーションの監視と制御を実行します。より多くのサブシステムがコアとなる鉄道システムに統合されると共にネットワークと通信インターフェースの複雑さが増大するにつれ、鉄道オートメーションシステムにおけるフロントエンドプロセッサを使用するISCSの使用が増加しています。

システムの要件

• システムの稼働時間を最大化するために必要な、信頼性が高く使いやすいプラットフォーム
• システムを容易に拡張できる10以上の独立したサブシステムを接続するために必要なLANポートを提供するソリューション

何故Moxa？

• 産業グレード、ファンレス、ケーブルレス設計によるシステム寿命拡大を保証
• 鉄道オートメーションに必要なEN 50121-4規格に準拠
• 高密度ポートおよび接続インターフェース：最大22のギガビットLAN および 10シリアルポート
• 効果的なマネージメントとメンテナンスのために必要なコンピュータのプロアクティブな監視機能

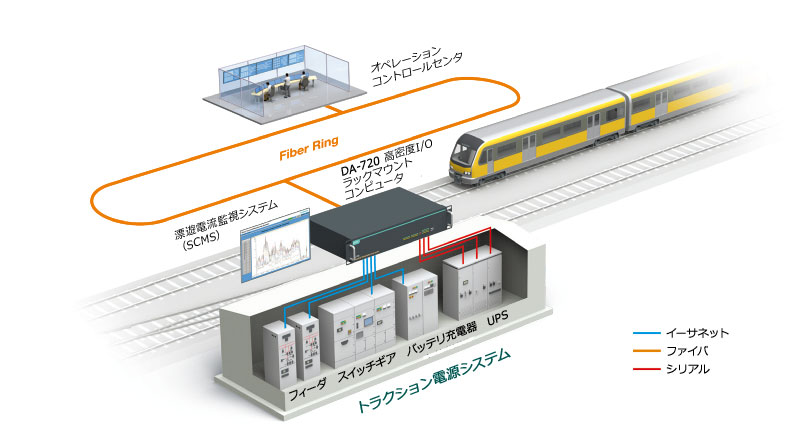

沿線トラクション電力システムマネジメント

トラクション電力変電所は、サードレールシステムまたは架線のどちらかを介して、鉄道システムに送電する前に電力会社により供給された電力を変換します。電力は、鉄道システムのタイプに応じて、直流(DC)または交流(AC)のいずれかとして供給されます。トラクション変電所は電力変電所に比べ、頻繁に発生する短絡、トランジェントスパイク、電圧変動に晒されるため、より厳しい運用基準と安定基準を満たす必要があります。

システムの要件

• 過酷な環境で動作することを保証する設計がされた産業用コンピュータ
• 多くのシリアルセンサおよびイーサネットデバイスをシンプルにネットワークに接続する機能を提供するソリューション

何故Moxa？

• 産業グレード、ファンレス、ケーブルレス設計によるシステム寿命拡大を保証
• 鉄道オートメーションに必要なEN 50121-4、IEC 61850-3、IEEE 1613 および IEC 60255規格に準拠
• 効果的なマネージメントとメンテナンスのために必要なコンピュータのプロアクティブな監視機能

ファクトリーオートメーション

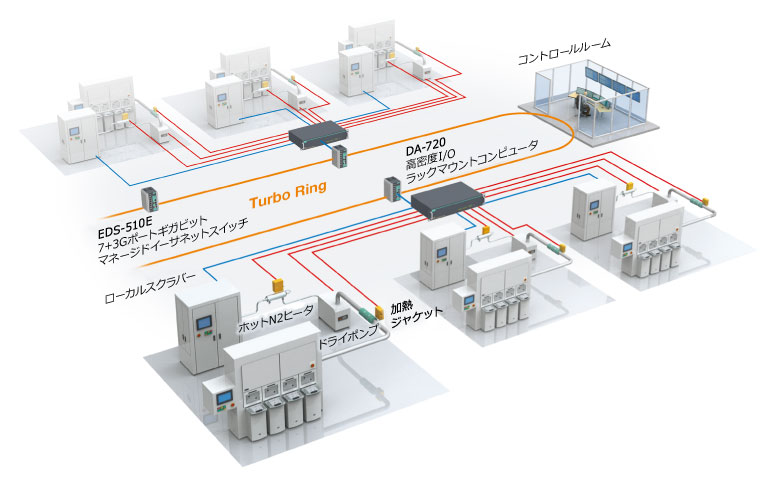

デバイス制御 － ドライポンプ監視システム

GIS、ドライポンプ、ローカルスクラバーシステムといったデバイス制御システムは、施設マネジメントおよび制御システム(FMCS)の重要な要素です。通常、管理を必要とするFMCSには数百のデバイスが接続され、その多くがリモートエリアに配置されています。マネジメントプラットフォームは、これらのすべてのデバイスに接続する機能を備えている必要性と生産設備の稼働効率に関する階層化された指標である総合設備効率(OEE)を最大化するために役立ちます。

システムの要件

• 異なるドライポンプデバイス間のプロトコル変換
• 電気的干渉の影響を受ける過酷な環境での信頼性の高いネットワークパフォーマンス
• プロアクティブなシステムメンテナンスおよびシステムダウンタイムの最小化に必要なドライポンプのリアルタイムデータ収集、ストレージおよび管理

何故Moxa？

• ファンレス、ケーブルレス、EMC Level 4設計を含む産業グレードの堅牢性
• 最大のデバイス接続性を実現する最大14のギガビットLANおよび18シリアルポートをサポートする高密度I/O組み込みコンピュータ

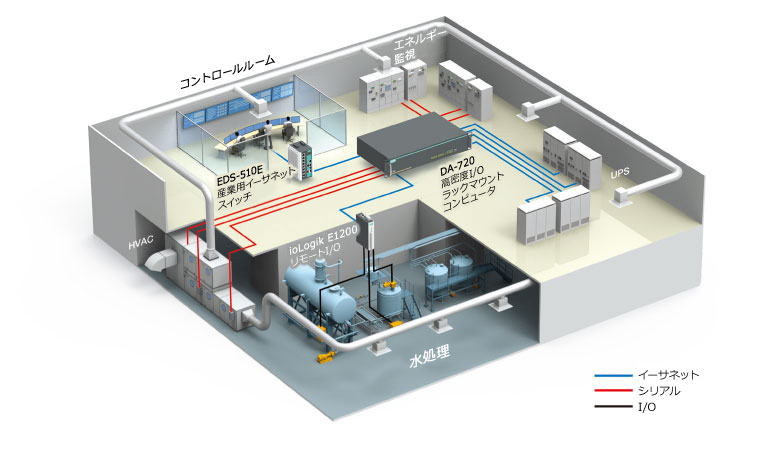

電力および環境監視システム

UPS、HVAC、アクセスコントロール、照明制御、火災警報システムといった環境制御および監視システムは、施設マネジメントと制御システム(FMCS)にとって重要な要素です。これらのシステムからの大量で多様なデータの監視と分析をする場合、データ収集とプロトコル変換に必要な、最適化されたハイパフォーマンスを備えた信頼性の高いコンピューティングプラットフォームを選択することが不可欠です。

システムの要件

• 高いシステムの安定性と長寿命を要求する重要なアプリケーション
• 無人サイトを監視するために必要なリモート監視機能
• 過酷で激しいノイズの存在する環境で動作する機能

何故Moxa？

• 長寿命を保証するファンレス設計
• Level 4 EMC保護をサポートする産業グレードネットワークソリューション
• プロアクティブ監視およびスマートリカバリによるダウンタイムの最小化

製品ファミリー

	DA-820	DA-720-DPP	DA-682A-DPP	DA-681A-DPP	DA-662A
CPUスピード	2.1 GHz/2.5 GHz	2.4 GHz/2.6 GHz	1.4 GHz/1.6 GHz/1.7 GHz	1.4 GHz	500 MHz
OS(プレインストール)	－	Linux Debian 8	Linux Debian 8	Linux Debian 8	Embedded Linux
OS(オプショナル)	Linux Debian 7/Windows 7E	Windows 10	Windows 7E	Windows 7E	－
ビルトインストレージ	－	8GB mSATA for Linux	2GB DOM for Linux	8GB mSATA for Linux	－
ストレージ拡張	4 x SATA 2.0 RAID 0/1/5/10	1 x SATA 3.0	2 x SATA 2.0	1 x SATA 3.0	－
LANポート	10/100/1000 Mbps×4	10/100/1000 Mbps×14	10/100/1000 Mbps×6	10/100/1000 Mbps×6	10/100/1000 Mbps×4
シリアルポート	RS-232C/422/485(DB9オス)×2	RS-232C/422/485(ターミナルブロック)×2	－	・RS-232C/422/485 (DB9オス)×2 ・RS-485 (ターミナルブロック)×10	8～16 RS-232C/422/485(8ピン RJ45)
インターフェース拡張	拡張 5スロット(標準PCI/PCI)	3スロット(8ポートシリアル/4または8ポートGbE)	2スロット(8ポートシリアル/8ポートスイッチインターフェースカード)	－	－
サイズ	361×440×133 mm	440×301×90 mm	440×315×90 mm	440×315×45 mm	480×45×237 mm
動作温度	・DA-820-C8：-40～60℃ ・DA-820-C7：-40～75 ℃	-25～55℃	-25～60℃	・DPP：-25～55℃ ・DPP-T：-40～70℃	-10～60℃
電源入力	HV：100～240 VAC/VDC LV：24～110 VDC	100～240 VAC/110～240 VDC	100～240 VAC/VDC	100～240 VAC/VDC	100～240 VAC
認証	IEC 61850-3, IEEE 1613,IEC 60255	IEC 61850-3, IEEE 1613,IEC 60255, EN 50121-4	IEC 61850-3, IEEE 1613,IEC 60255, EN 50121-4	IEC 61850-3, IEEE 1613,IEC 60255	LVD, UL, cUL
保証期間	3年	3年	3年	3年	5年
