レガシー変電所改修のためのフィールド・ツー・SCADAの相互運用性

レガシーシステム改修のための統合MMS通信

リアルタイム監視は公共事業や石油・ガスなどのミッションクリティカルなアプリケーション、とくに現場でレガシーデバイスを使用している企業にとって非常に重要ですが、大きな課題も抱えています。

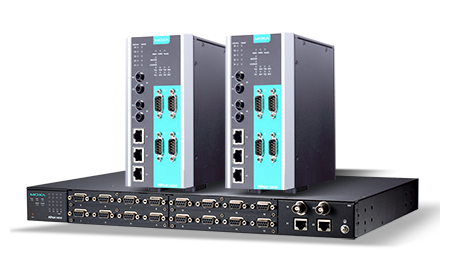

MoxaのNPort S9000デバイスサーバーは、現場のレガシーデバイスとSCADAシステム間のバーティカル・インテグレーション (垂直統合) を容易にする統合型IEC 61850 MMSとシリアル - イーサネット通信で、この課題の答えを提供します。

NPort S9000シリーズは、レガシー変電所の改修のために、シリアルIED (インテリジェント電子装置) をIEC 61850ベースのインフラストラクチャに移行できる世界初のシリアルデバイスサーバーです。

まず、ModbusおよびDNP3ベースのIEDを最大16のシリアルポートでイーサネットネットワークに接続します。同時に、IEC 61850 MMSプロトコルを使用してシリアルIEDのステータスを監視し、フィールドコントローラーと電力SCADAシステムの両方に通知します。

NPort S9000の広範なプロトコル相互運用性により、IEC 61850ベースのSCADAシステムは、IEC 61850に準拠したデバイスとレガシーIEDで構成される変電所ネットワーク全体を管理し、リアルタイム監視とメンテナンスを容易に行うことができます。

IEC 61850 MMSプロトコルをサポート
最大16ポートのシリアルインターフェース
4ポートのイーサネットスイッチング
Modbus/DNP3トラフィック監視を搭載
IEC 61850-3, IEEE 1613 および C1D2※規格に準拠
※NPort S9450Iシリーズのみ

利点

①MMSの相互運用性: NPort S9000 は、変電所のすべてのネットワークとデバイスを監視するパワーSCADA システムのためのIEC 61850 MMSをサポートする世界初のデバイスサーバです。

②デバイスレベルのセキュリティ: NPort S9000 は、IEC 62443 規格に基づくセキュリティ機能を組込みいかなるシングルアクセスからNPort S9000デバイスサーバへのネットワークセキュリティを保護します。

③優れた信頼性: 厳しいEMI、爆発の危険性およびその他の環境問題に耐えるIEC 61850-3、IEEE 1613、およびClass I Division 2規格が含まれています。

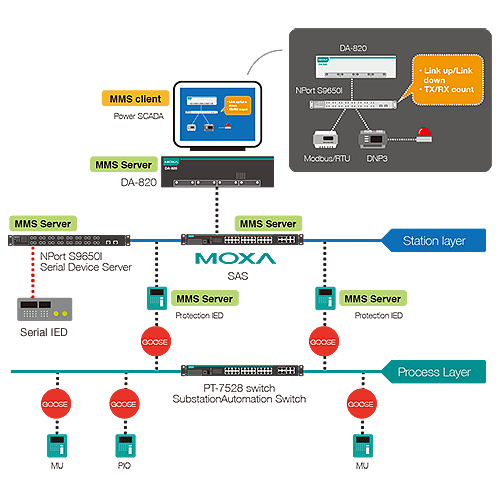

①MMSの相互運用性


: NPort S9000シリーズシリアルデバイスサーバーは、MMSプロトコル経由でイーサネットデバイスとシリアルデバイス両方の監視を可能にする電力SCADAを実現します。

NPort S9000デバイスサーバーは、既存のModbusおよびDNP3 IEDをネットワーク接続してシリアルデータ通信を実行することができます。また、IEDのステータスを1つのネットワークに統合し、MMSメッセージングを通してSCADAシステムに通知することができます。

NPort S9000を使用することによって、発電所のオペレーターは、イーサネットベースのスイッチすべてと、コントローラー、コンピューター、デバイスサーバー、統一MMS通信によるシリアルIEDなどを監視する電力SCADAシステムの管理を簡素化することができます。

また、IEC 61850 MMS標準プロトコルにより、SCADA監視を簡素化するだけでなく、交換や保守を容易にするIEC 61850互換デバイスと連携して、ネットワーク全体をベンダーに依存しないアーキテクチャに変換します。

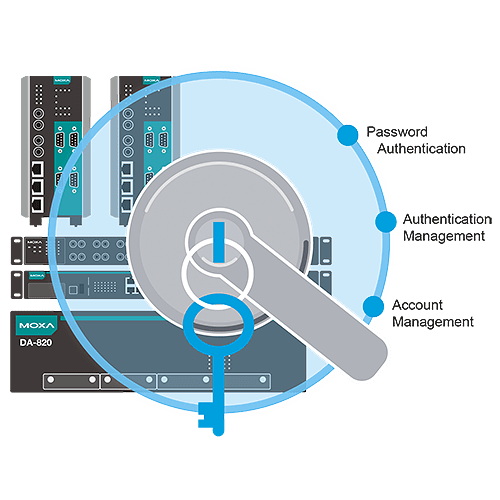

②デバイスレベルのセキュリティ

さまざまな方面からのサイバー攻撃が絶えず発生している脅威を念頭に置き、NPort S9000デバイスサーバーは、産業オートメーションおよび制御システム向けに定められたIEC 62443-4-2規格に基づく組み込みセキュリティによって強化されています。

すべてのシリアル接続とイーサネット接続でデバイスレベルのセキュリティが利用できるため、意図的な攻撃や潜在的な脅威、操作エラーなどからデータとネットワークトラフィックを保護します。

③優れた信頼性

NPort S9000は、IEC 61850-3、IEEE 1613、Class I Division 2※規格に準拠しており、通信および電源インターフェースにおける完全なレベル4 EMCによる強力なEMI保護を提供します。

また、-40～85℃の動作温度範囲、デュアル電源入力、亜鉛メッキ鋼筐体などの特長により、幅広い産業環境に対応します。

※NPort S9450IのみClass 1 Division 2規格に準拠しています。

アプリケーションノート：IEC 61850 MMSソリューションを駆使した変電所の改修

とある地域の変電所では、停電を防ぐために既存のレガシーインフラストラクチャの監視を強化したいと考えていました。MoxaのNPort S9650Iシリアルデバイスサーバーは、IEC 61850変電所の改修を実現するために、IEC 61850 MMSをサポートしています。
IEC 61850 MMS通信がどのように変電所の改修を簡素化するかについての詳細は、アプリケーションノートをご覧ください。

ダウンロード

IEC 61850製品

シリアルデバイスサーバー

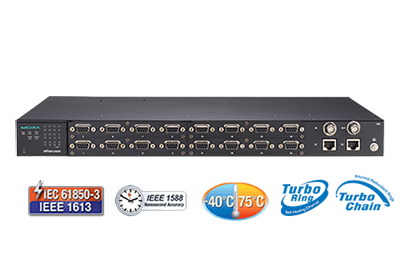

NPort S9650Iシリーズ

IEC 61850 コンボスイッチ/シリアルデバイスサーバー

8/16ポート RS-232/422/485 シリアルインターフェース
最大4ポートのイーサネットスイッチ (オプションでファイバー対応)
DNP3、Modbusプロトコルサポート
IEC 61850-3, IEEE 1613準拠
Turbo Ring/Turbo Chain および RSTP/STPによるイーサネット冗長化
Window および Linux用Real COM/TTYドライバ
IEEE 1588v2 および IRIG-B時刻同期サポート
IEC 61850 MMSプロトコルをサポート
IEC-62443/NERC CIP準拠のセキュリティ機能
-40～85℃ 広範囲動作温度

製品情報

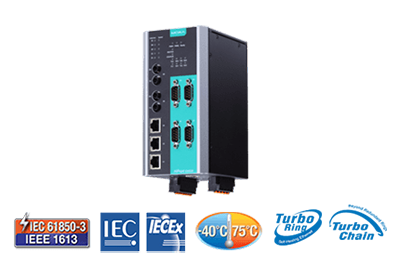

NPort S9450Iシリーズ

IEC 61850 コンボスイッチ/シリアルデバイスサーバー

4ポート RS-232/422/485 シリアルインターフェース
最大5ポートのイーサネットスイッチ (オプションでファイバー対応)
DNP3、Modbusプロトコルサポート
IEC 61850-3, IEEE 1613, C1D2準拠
Turbo Ring/Turbo Chain および RSTP/STPによるイーサネット冗長化
Window および Linux用Real COM/TTYドライバ
IEC 61850 MMSプロトコルをサポート
IEC-62443/NERC CIP準拠のセキュリティ機能
-40～85℃ 広範囲動作温度

製品情報

産業用イーサネットスイッチ

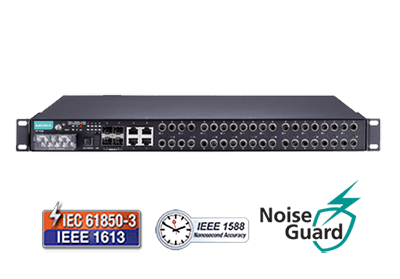

PT-7528シリーズ

IEC 61850-90-4 および IEEE 1613 class 2 マネージドイーサネットスイッチ

パケット損失ゼロのワイヤースピードを実現するノイズガード
電力SCADAと容易に統合できるMMSサーバー
クリティカルなパケット伝送のためのIEC 61850 QoS
すべてのファイバーポートを監視するファイバーチェック
簡単で信頼性の高いスイッチ設定用の設定ウィザード

製品情報

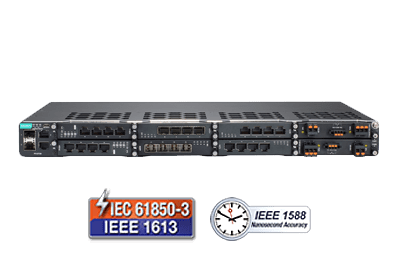

PT-G7728 /G7828 (Coming Soon)シリーズ

IEC 61850-3 28ポートレイヤー3/2 フルギガビット モジュラーマネージドイーサネットスイッチ

最大28ポートのフルGbE RS45/SFP/PoE+モジュール
最大28ポートのIEEE 1588v2ハードウェアタイムスタンプ
IEEE C37.238電源プロファイルをサポート
PTP同期LEDによる高速PTPネットワークトラブルシューティング
ホットスワップ可能な電源モジュールとメディアモジュール
IEC 61850-3 Ed. 2 Class 2 および IEEE 1613 Class 2準拠
電力SCADA用のIEC 61850-90-4 MMSデータモデリング
トラブルシューティングを容易にするスイッチベースのGOOSEモニタリング

製品情報

産業用コンピューター

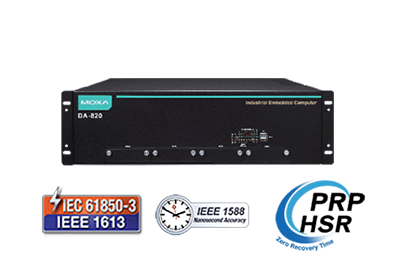

DA-820シリーズ

IEC 61850 ネイティブPRP/HSRコンピューター

標準拡張 - PCI×2、PCIe×3、PCIe×16
業界で実績のあるIEC 61850-3、IEC 60255
データ統合 - 最大16GB DDR3L ECCメモリ
正確な時間同期 - IEEE 1588 および IRIG-B
24～110 VDCまたは100～240 VAC/VDCのワイドレンジ入力を備えたデュアル電源

製品情報

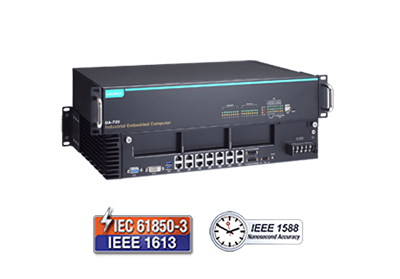

DA-720-DPPシリーズ

IEC 61850-3 x86 2U 14ポート GbE ラックマウントコンピューター

第6世代Intel® Core™ i7/i5 CPU (Skylake)
Debian 8 Linux または Windows 10 オペレーティングシステム
2つの内蔵DDR4メモリソケット
OS用mSATA×1、ストレージ拡張用SATA III×1
ネットワーク冗長用14ギガビットイーサネットポート
絶縁RS-232/422/485ポート×2
8ポートRS-232/422/485モジュールおよび 4ポートまたは8ポート 10/100/1000 Mbps LANモジュール
SuperSpeed周辺機器用USB 3.0ポート×2
PRP/HSR対応
110～240 VDCおよび100～240 VAC電源入力
IEC 61850-3, IEEE 1613, IEC 60255準拠、変電所オートメーションシステム対応
