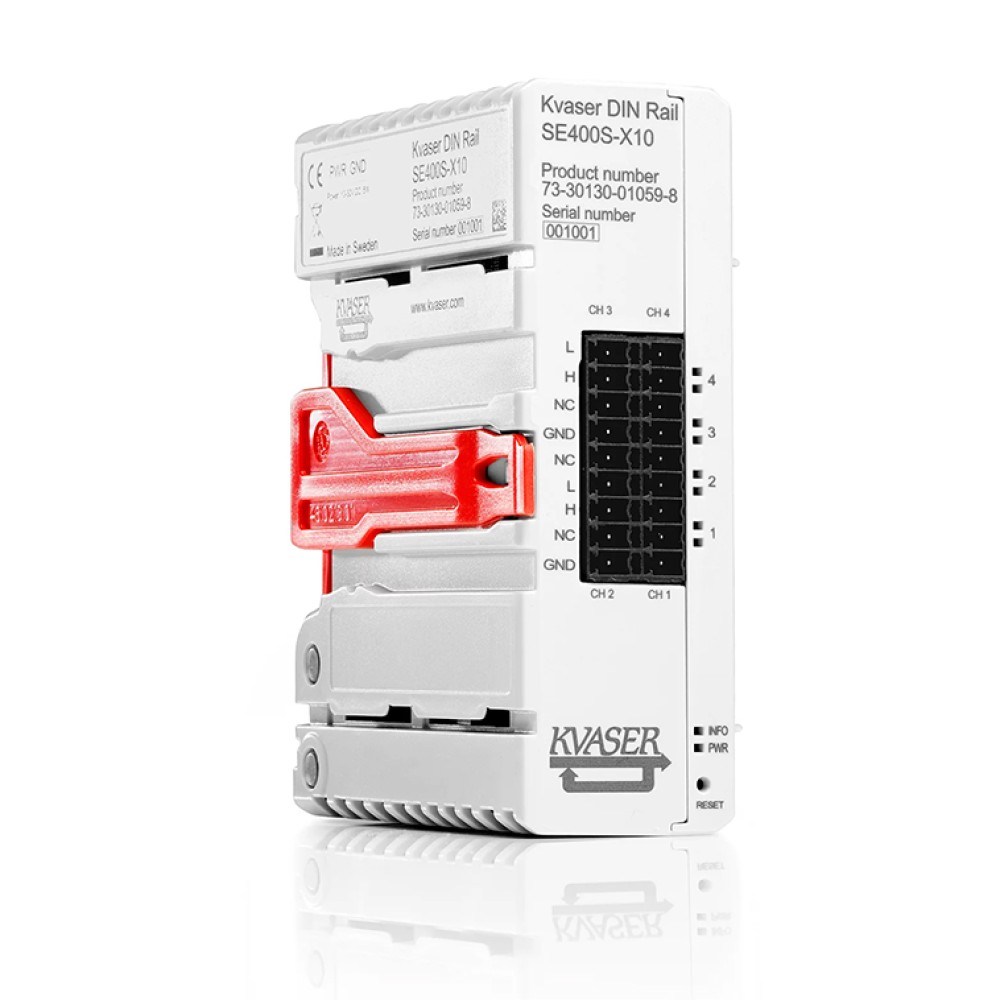

01059-8 Kvaser DIN Rail SE400S-X10
DINレールマウントタイプ マルチチャネル,プログラマブルイーサネット－CAN/CAN FDインターフェース
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 迅速かつ容易なインストレーション
- マルチチャネルCAN － イーサネットインターフェース
- 最大8 Mbit/s CAN FDサポート (正しい物理層の実装による)
- ネットワーク化されたCANインターフェースとKvaser tプログラマビリティにより、CANメッセージの監視およびレスポンス、I/O機能の開発、プロトコル処理の最適化が可能
- CANチャネルごとに、最大20000メッセージ/秒 伝送機能
- 標準シールドRJ45ソケットを使用したオートMDIXによるイーサネットコネクション
- CANチャネルのガルバニック絶縁
- Kvaser DIN Rail SE400S-X10ベースモジュールのオプションとして、デジタル および アナログ入出力用の最大4 Add-onモジュールをサポート。Kvaser CANlib および tプログラムを介してコントロール可能
- J1939、CANopen、NMEA 2000、DeviceNetと完全な互換性

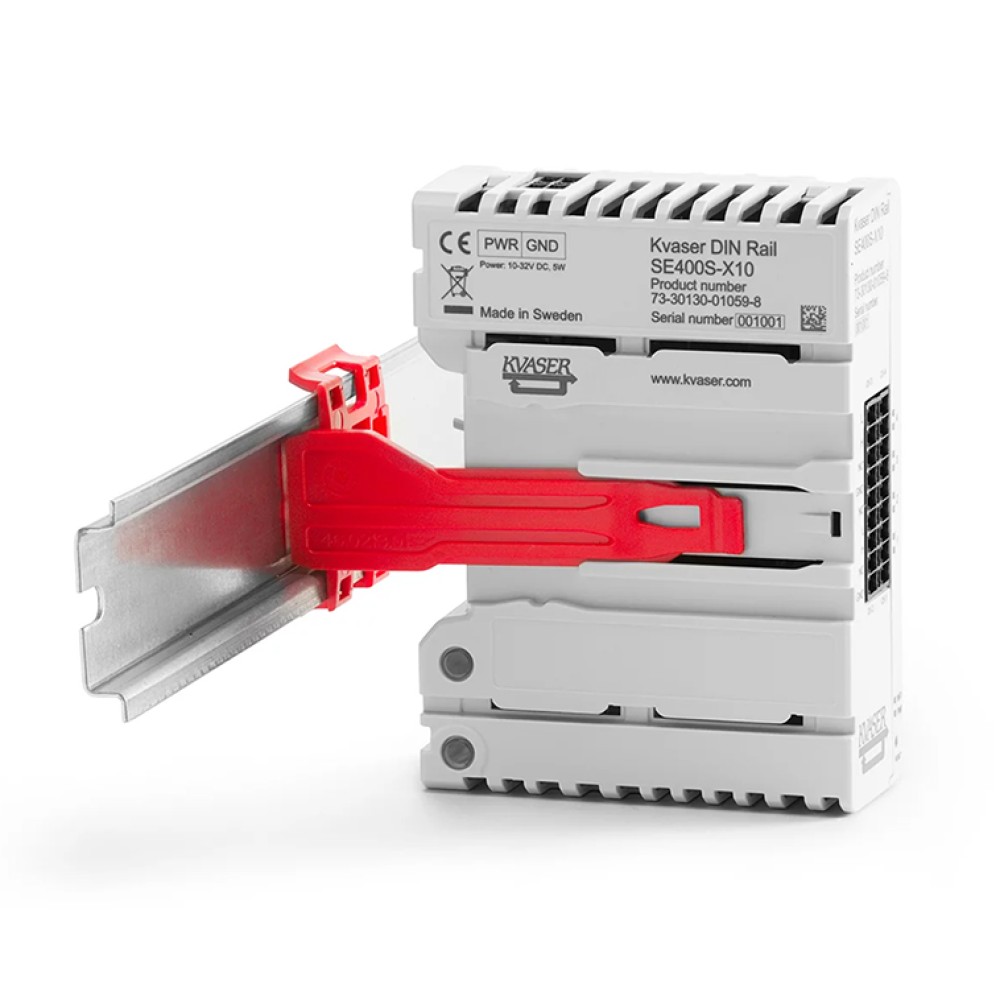

- DINレールに簡単にマウントできるモジュラープラスチックハウジング、工具不要
- Kvaser tプログラミング言語で書かれたプログラムをサポートしたゲートウェイ機能が可能
- ユーザは、Kvaser tプログラミング言語で記述されたIO機能を開発可能
- Kvaser CANlibを使用してPCIcanやUSBcanなどのKvaserハードウェアのために書かれたすべてのアプリケーションと互換
- Class 2/SELV電源必要
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
Kvaser DIN Rail SE400S-X10は、DINレールマウントタイプのマルチチャネル、プログラマブルイーサネット － CAN/CAN FDインターフェースです。このデバイスは、4CAN/CAN FDチャネルおよび最大4オプションのKvaser DIN Rail SE400S-X10 I/O Add-onモジュールをサポートすることができます。Add-onモジュールには、デジタル、アナログ、リレイの3つの異なるタイプがあります。SE400S-X10は、自動車のテストセルや生産ラインの最終生産テストアプリケーションに最適で、自動車のボディコントロールモジュールをテストする診断ルーチンといったKvaser tプログラミング言語で書かれたプログラムをダウンロードして実行できます。

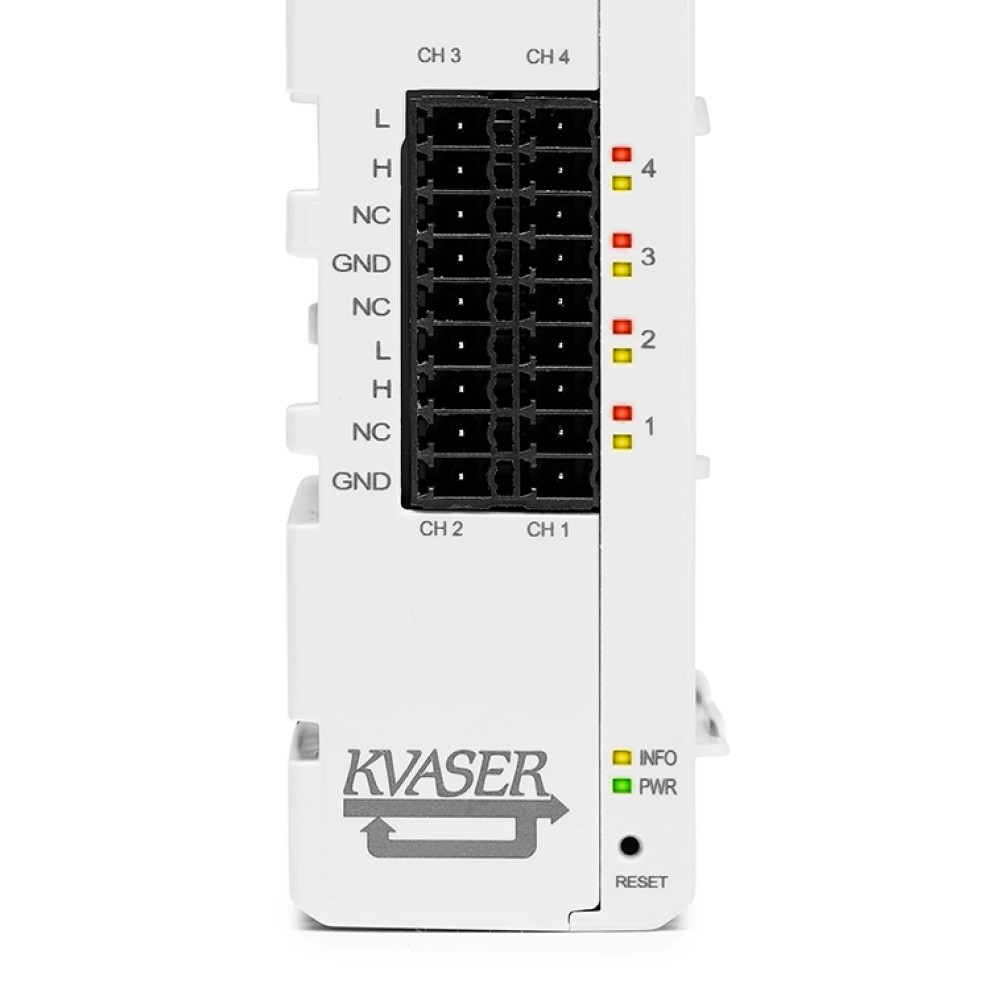

| CANチャネル | 4 |
|---|---|
| CANトランシーバ | MCP2561FD (Compliant with ISO 11898-2) |
| CANコントローラ | Kvaser CAN IP in FPGA |
| CANビットレート | 50kbit～1Mbit/s |
| CAN FDビットレート | 最大8Mbit/s (正しい物理層の実装) |
| タイムスタンプ分解能 | 100μs |
| 最大メッセージレート | 20000msg/s チャネルあたり |
| エラーフレーム検出 | Yes |
| エラーフレームジェネレーション | Yes |
| サイレントモード | Yes |
| PCインターフェース | イーサネット |
| イーサネットインターフェース | イーサネットIEEE 802.3u 100BASE-TX |

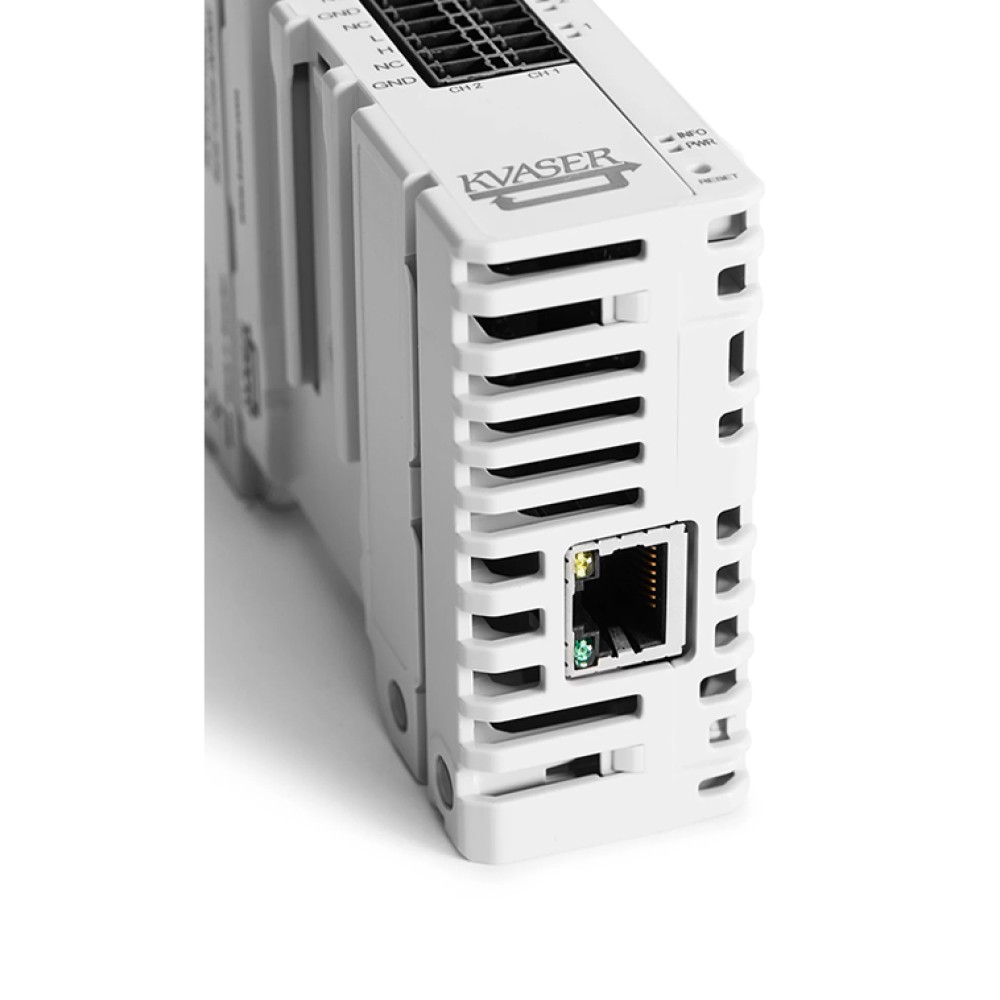

| イーサネットコネクタ | シールドRJ45ソケットSTP |
| ガルバニック絶縁 | Yes |
| 電源 | -9 ～＋35V DC |
| 電力消費量 | TBO |
| ソフトウェア要件 | Windows (Vista以降) |
| ハードウェアコンフィギュレーション | ソフトウェアにより実行 |
| サイズ | 36.5×75×101.0 mm |
| 重量 | 110g |
| 動作温度 | 5～-65℃ |
| 保管温度 | -40～-70℃ |
| 相対湿度 | 10～95% (結露なきこと) |
保証
- 2年間。詳細については、Kvaserの一般的な条件とポリシー を参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basic、 Python and t Scriptプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
- すべての Kvaser CANインターフェースボードは、共通のソフトウェアAPIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能！
- J2534 アプリケーションプログラミングインターフェース使用可能
- RP1210Aアプリケーションプログラミングインターフェース利用可能
- WindowsおよびLinuxでのHTML-Helpのon-lineドキュメンテーション
| 01059-8 Kvaser DIN Rail SE400S-X10 | DINレールマウントタイプ マルチチャネル プログラマブルイーサネット－CAN/CAN FDインターフェース |
|---|

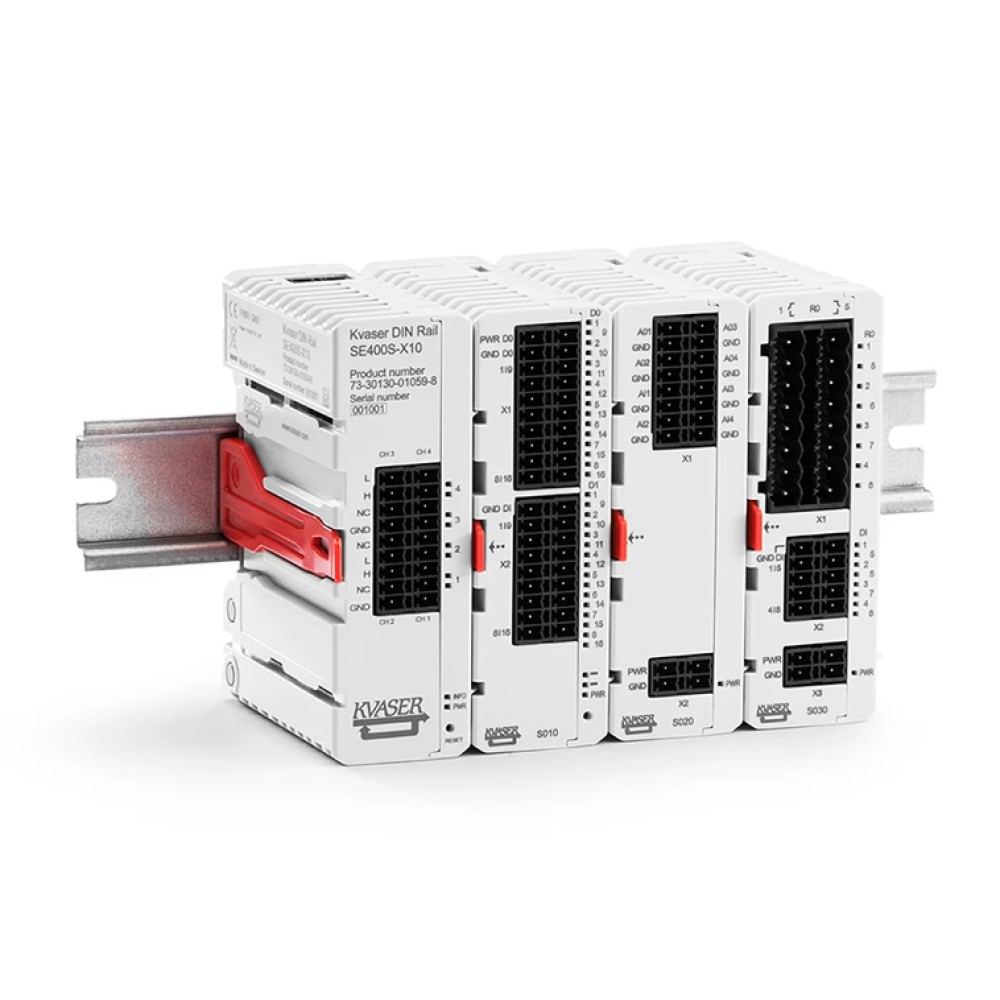

Add-onモジュール
| 01065-9 DIN Rail S010-X10 Digital add-on | Kvaser DIN Rail SE400S-X10用 Add-onモジュール 16デジタル入力および16デジタル出力をサポート |
|---|---|
| 01066-6 DIN Rail S020-X10 Analog add-on | Kvaser DIN Rail SE400S-X10用 Add-onモジュール 4アナログ入力および4アナログ出力をサポート |
| 01067-3 DIN Rail S030-X11 Relay add-on | Kvaser DIN Rail SE400S-X10用 Add-onモジュール 8リレイおよび8デジタル入力をサポート |
