00778-9 Kvaser Memorator Pro 5xHS
5チャンネルスタンドアロンデータロガー,tプログラムを備えたUSB-to-CAN/CAN FDインターフェイス
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
フィルタ
- 継続的にログの記録またはメッセージ、データ信号値、エラーメッセージ、外部トリガーの立ち下がりまたは立ち上がりエッジ、およびI/O信号に基づいて高度なトリガーによりロギングのトリガーが可能
- 事前トリガーと事後トリガーは、バッファーサイズの制限なしで使用できディスクスペースのみで制限
- ログに記録する選択可能なメッセージおよび/または信号をフィルタします。識別子はデータベースから選択することも、すべてのメッセージをログに記録することもできます
- パスだけでなくフィルタのストップをサポート
- カウントパスフィルタを作成して列挙された発生時にメッセージをログに記録
- スタンドアロンロガーモードで最大 20,000 msg/秒を処理
- LEDまたはブザーをドライブできる外部ディジタル出力
- サイレントモードのサポート -バス解析ツールのための”listen-only"モードと干渉することなく、安全にバストラフィックをログに記録
メモリカードおよび機能

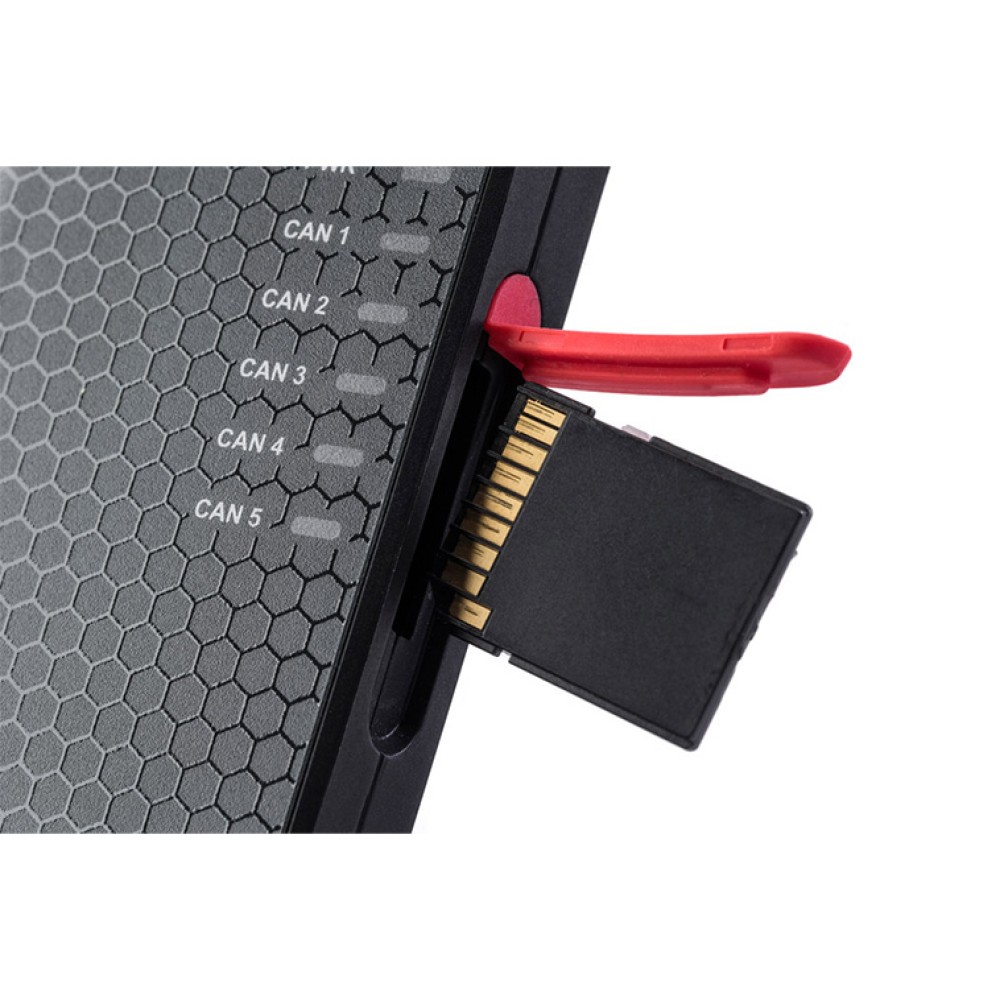

- SDおよびSDHCメモリカードフォーマットをサポート
- 大きなロギング容量を増やすために複数のデバイスをデイジーチェーンにセットアップ
Note：製品は、商用グレードのSDカード(-25～+85℃)を同梱しています。産業用グレードのSDカード(-40～+85℃)も提供することが可能です。
PC のコンフィギュレーションソフトウェア
- 使いやすいグラフィックコンフィギュレーションツール - Memorator ツール
- CANコントローラのコンフィギュレーション(例えば、ビットレートとフィルタ)
- トリガー条件のコンフィギュレーション
- メッセージの保存するためのフィルタのコンフィギュレーション
- USB経由でアップロードおよびダウンロードのコンフィギュレーション
- 付属のKvaser Dispatcherソフトウェアを使用すると、特定のログタスクを実行するためにリモートロケーションに送信する完全な測定セットアップを自己インストールパッケージに変更できます
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

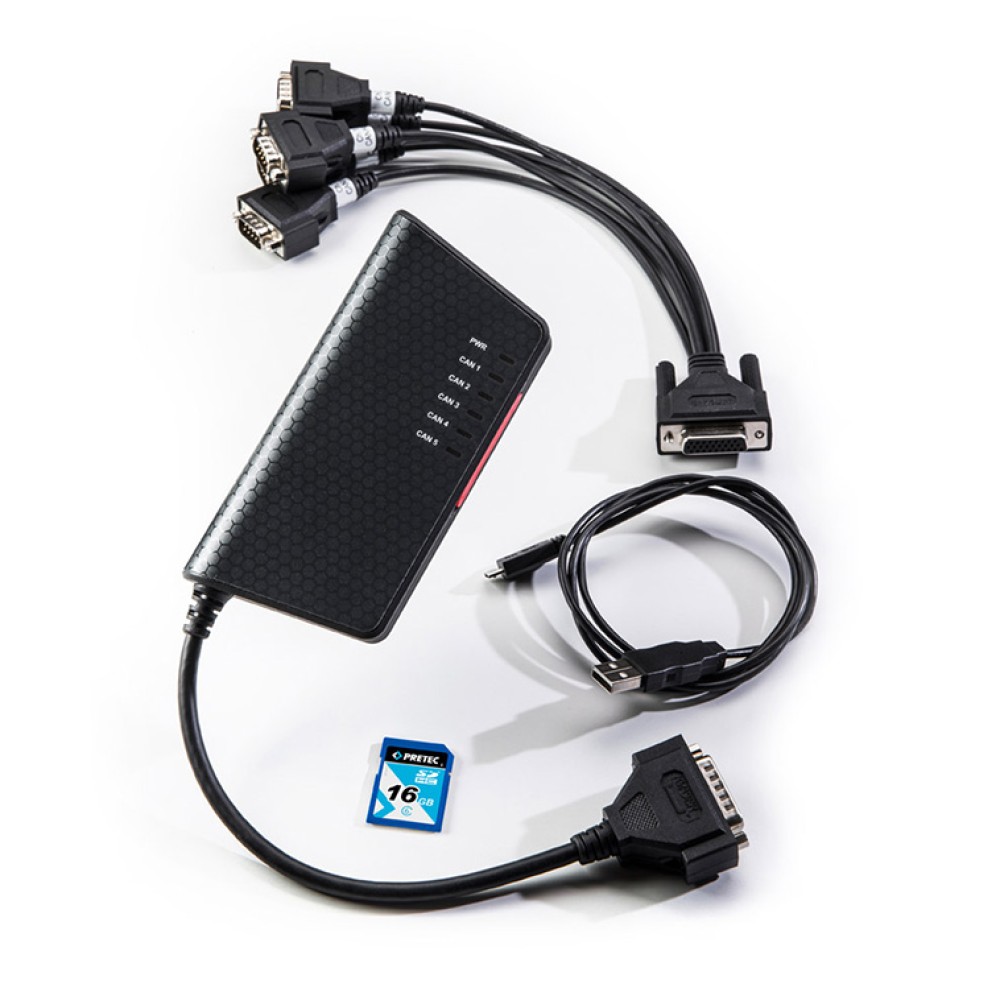

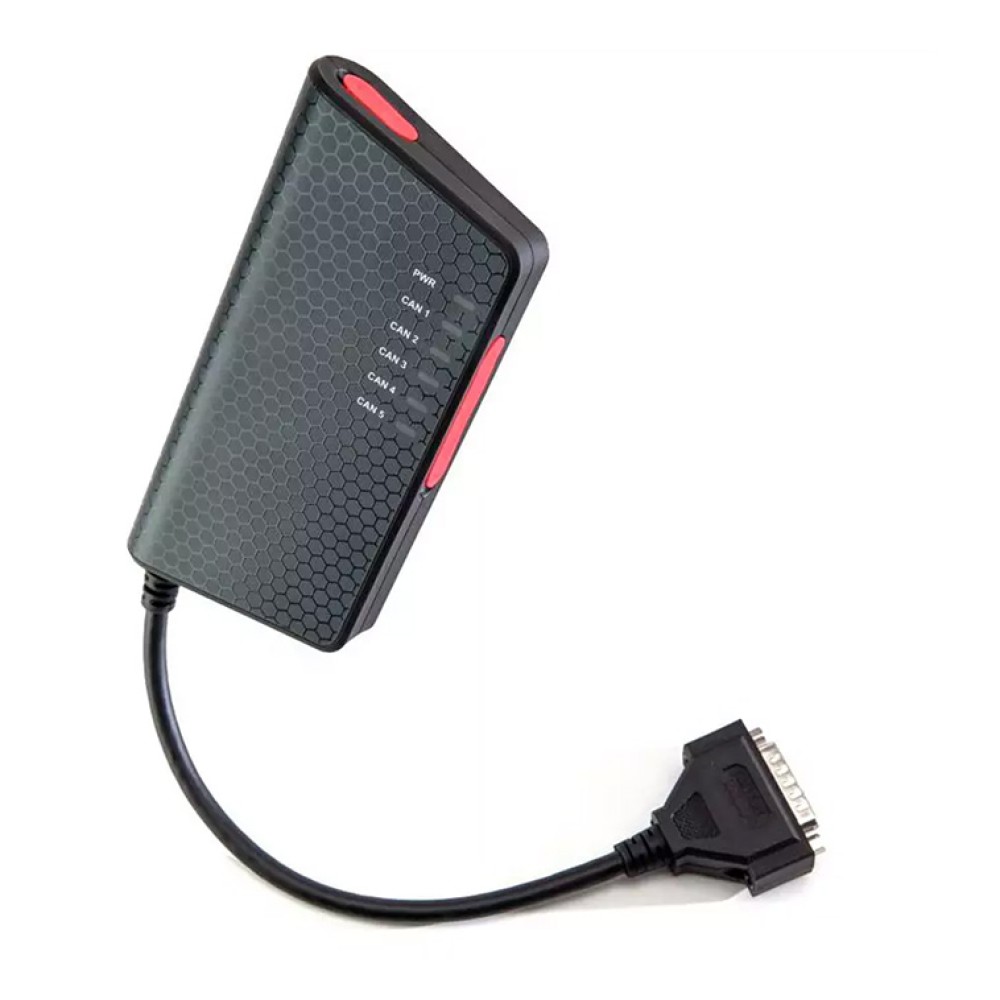

Kvaser Memorator Pro 5xHSは、ユーザが1つのデバイスを使用して最大5つのCANチャンネルからデータを監視および収集することを可能にする5チャンネル、ハイパフォーマンス、controller area network( CAN) busインターフェースとスタンドアロンデータロガーです。スタンドアロンモードでは、データがSDカードに記録されます。インターフェースモードは、USB経由でPCに接続します。このデバイスはCAN FDをサポートしています。
KvaserのMemorator Config Toolを使用して設定可能なMemorator Professional 5xHSは、また、Kvaser tプログラミング言語で書かれたユーザが開発したスクリプトを実行することができます。tプログラムの作成に関するガイダンスが提供されます。
| ビットレート | 40～1000 kbps |
|---|---|
| カテゴリ | データロガー,PCインターフェース |
| 認証 | CE,RoHS |
| チャンネル | 5 |

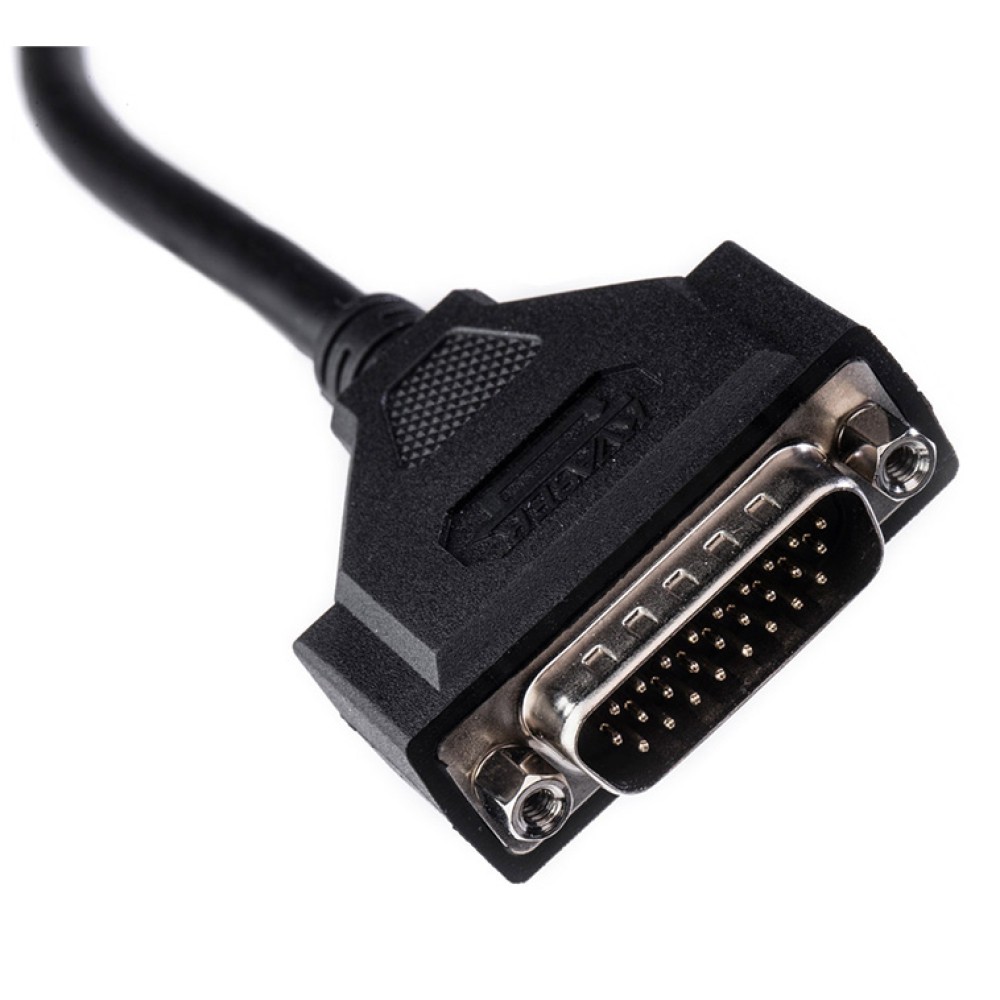

| コネクタ | 26-pin HD D-SUB |
| 消費電流 | 最大 3W |
| エラーカウント読取 | Yes |
| エラーフレーム生成 | Yes |
| ガルバニック絶縁 | Yes |
| 高さ | 68mm |
| 長さ | 170mm |
| カードサイズ | 16GB |
| 最大カードサイズ | 64＋ |
| インターフェース | USB |
| 材質 | PA66 |
| メッセージ受信/秒 | 20000 mps |
| メッセージ送信/秒 | 20000 mps |
| OS | メッセージ送信/秒8 |
| サイレントモード | Yes |
| サウンド | No |
| 動作温度範囲 | -40～85℃ |
| タイムスタンプ R (M) | 1μs |
| 重量 | 150g |
保証
- 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
- すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能！
- J2534 アプリケーションプログラミングインターフェース使用可能
- RP1210Aアプリケーションプログラミングインターフェース利用可能
- Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
| 00778-9 Kvaser Memorator Pro 5xHS | 5チャンネルスタンドアロンデータロガー tプログラムを備えたUSB-to-CAN/CAN FDインターフェイス |
|---|
