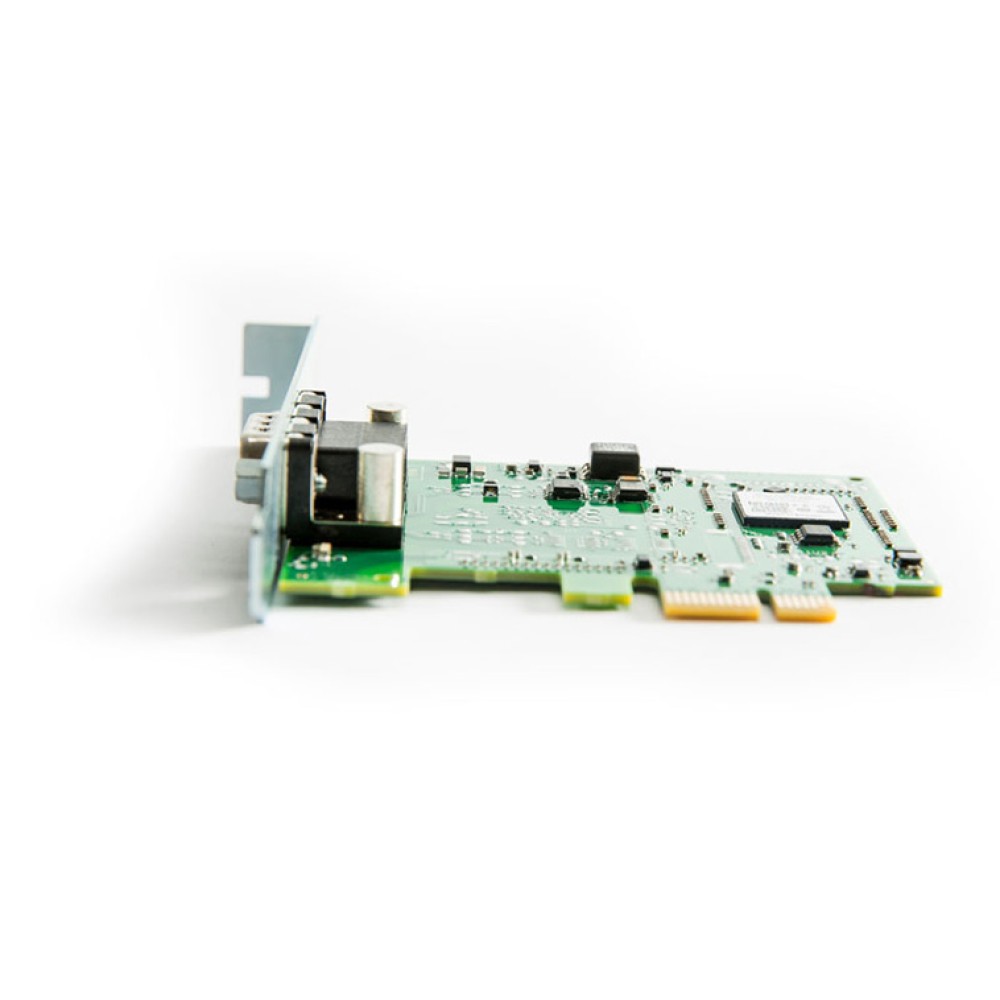

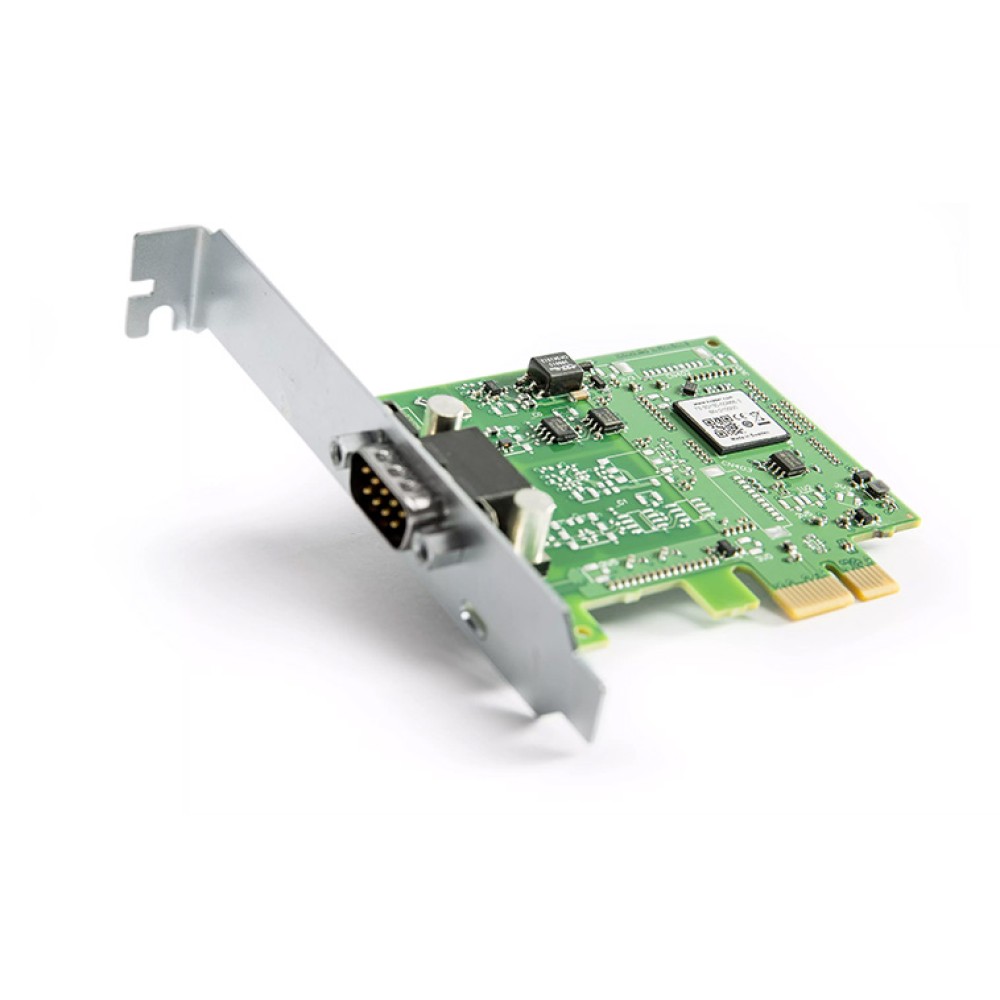

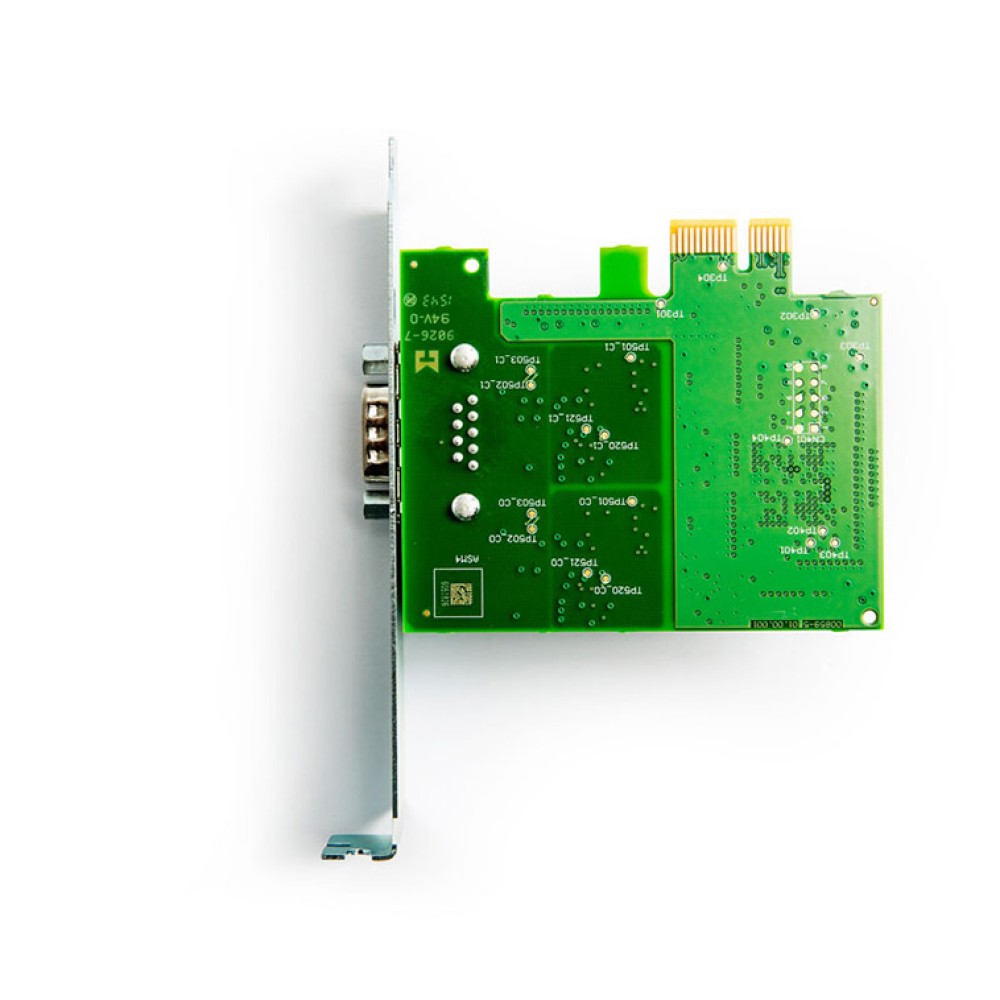

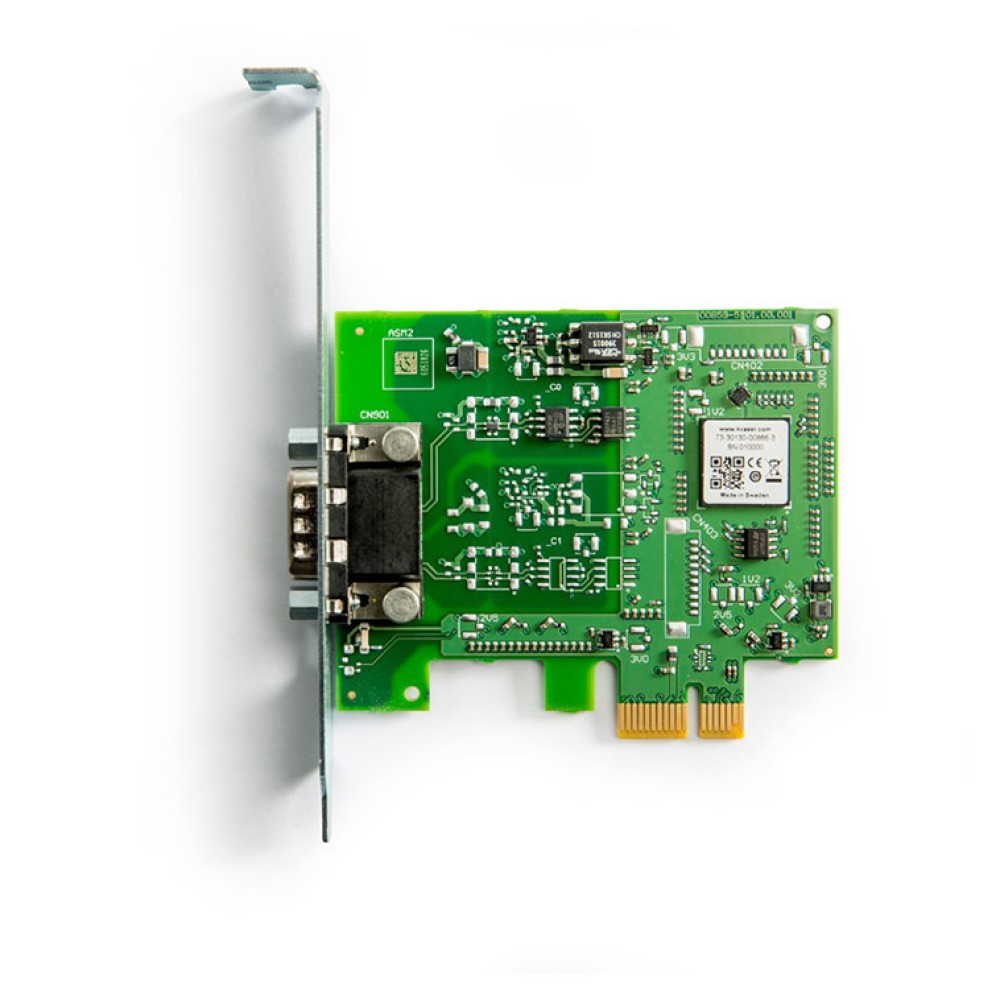

00866-3 Kvaser PCIEcan HS v2

シングルチャネルPCI Express CAN/CAN FDインターフェイス

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • 標準 (PCIe-x1) PCI Expressインターフェース
  • 迅速かつ簡単なplug-and-playインストレーション
  • 最大1Mbit/sハイスピードCAN (ISO 11898-2) のサポート
  • CAN 2.0 A および CAN 2.0 B activeのサポート
  • 最大8Mbit/sのCAN FDをサポート (適切な物理層の実装による)
  • ロープロファイルカードにより超コンパクトなシステムを実現
  • ロープロファイルブラケットとハイプロファイルブラケット同梱
  • KvaserのCAN IPをFPGAに実装し、最大メッセージレートを実現
  • シングルの26-pin HD D-SUB CANコネクタに4つのCANハイスピードチャンネルを接続可能。HD26スプリッタは、2つのDSUB-9コネクタを介してCAN busに接続
  • CANメッセージの送受信を示す黄色のLED
  • J1939、CANopen、NMEA 2000、および DeviceNetとの完全な互換性
  • Kvaser CANlibを使用して他のKvaser CANハードウェアのために作成されたアプリケーションと完全な互換性
  • 解析ツールのサイレントモードのサポート–干渉することなくバスをリッスン
  • エラーフレーム および リモートフレームの検出と生成
  • 標準および産業用コンピュータのために設計
  • CANbusドライバに対するガルバニック絶縁
  • -40~+85℃のワイド温度範囲

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Kvaser PCIEcan HS v2は、PCI Express機能を備えた標準コンピュータボードにシングルのハイスピード (ISO 11898-2準拠) CANチャンネルを追加する高度に統合されたハイスピードcontroller area network (CAN) ネットワークカードです。Kvaser PCIEcan HSに比べて86 × 69 mmサイズのスモールフォームファクタおよびロアープロファイルDSUB-9-to-2xDSUB-9スプリッタケーブルが含まれています。

サイレントモード、エラーフレーム検出/生成、オンボードバッファを提供するこのAdd-onボードは、多くの組み込みデータ収集システムに適合し、CAN FDに準拠しています。

ビットレート50~1000 kbps
カテゴリインターフェース,PCインターフェース
認証CE, RoHS
チャネル1

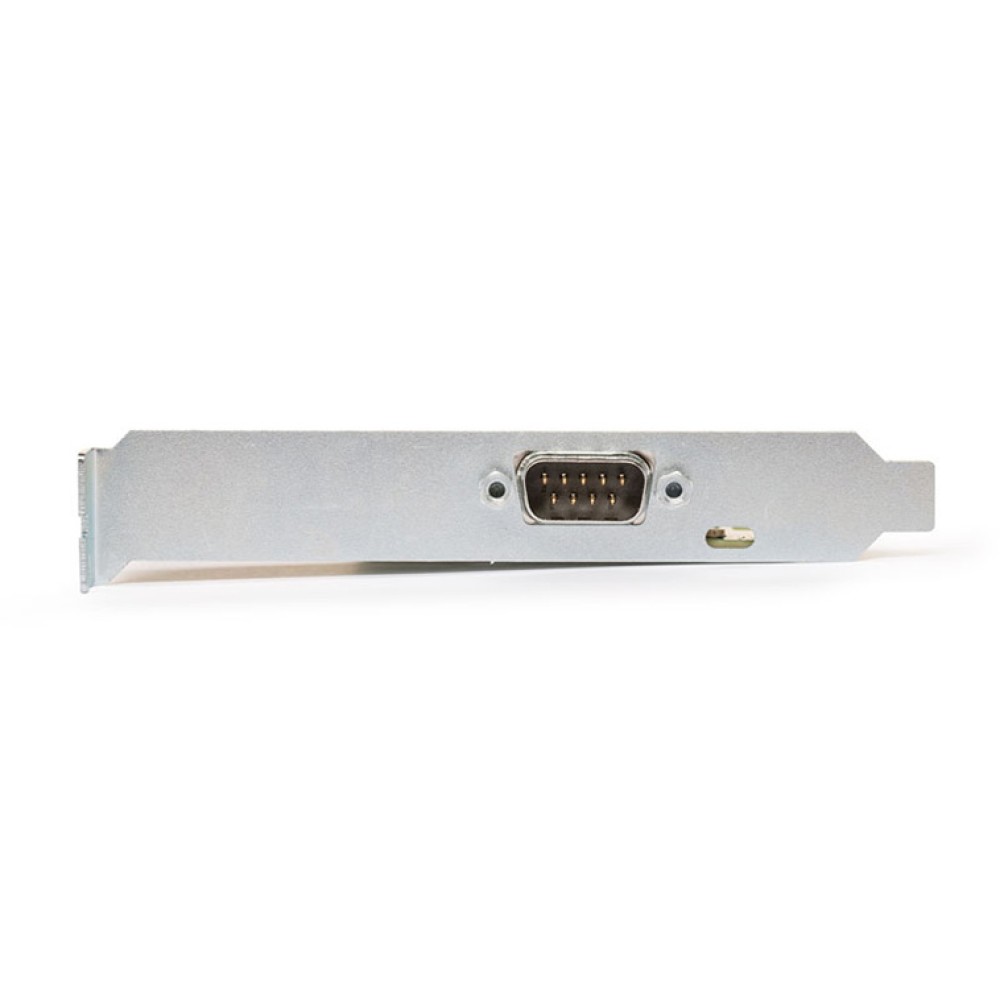

コネクタDSUB-9
消費電流通常、700 mW のアイドルに加え、チャンネルあたり最大 150 mW、つまりシングルチャンネルインターフェイスに対して最大 850 mW。3.3 Vのみを使用
エラーカウント読取Yes
エラーフレーム生成Yes
ガルバニック絶縁Yes
高さ20mm
長さ86mm
インターフェースPCI Express
メッセージ受信/秒20000 mps
メッセージ送信/秒20000 mps
OSLinux, Win 7, Win Vista, Win 10, Win 8
サイレントモードYes
サウンドNo
動作温度範囲-40~85℃
タイムスタンプ R(M)1µs
重量48g

保証

  • 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

ソフトウェア

  • ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
  • Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
  • すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能!
  • J2534 アプリケーションプログラミングインターフェース使用可能
  • RP1210Aアプリケーションプログラミングインターフェース利用可能
  • Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
00866-3 Kvaser PCIEcan HS v2シングルチャネルPCI Express CAN / CAN FDインターフェイス

KvaserCANハードウェアを使用するには何が必要ですか?

Kvaser


標準のKvaser Windowsドライバをインストールする必要があります。以下のメーカWebsiteから入手いただけます。 https://www.kvaser.com/download/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Linuxドライバはありますか?

Kvaser


ございます。詳細は、Kvaser Linux Driver SDKの構築とインストールのビデオをご覧ください。 https://www.kvaser.com/linux-drivers-and-sdk-2/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaserの製品タイトルにある“HS”、“LS“、”SWC“の意味とは何ですか?

Kvaser


HSは“High Speed”CAN、LSは“Low Speed”CAN、SWCは“Single Wire Channel”CANの略です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

自動送信(Auto Transmit)とはどのような機能ですか?

Kvaser


自動送信とは、ユニットにメッセージを入れておくと、定期的または受信したメッセージに応じて、Kvaserハードウェアがメッセージの送信を処理する機能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaser製品のクイックスタートガイド(ビデオ)はありますか?

Kvaser


ございます。以下をご参照ください。 https://www.kvaser.com/videos/quick-start-guide-for-all-kvaser-products/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ガルバニックアイソレーションとは何ですか?なぜ、それを必要とするのですか?

Kvaser


ガルバニック絶縁(Isolation)には、グランドループを防止するためにインダクティブ(磁気結合、誘導性)およびフォトカプラを使用した光学絶縁、キャパシティブ(容量性)があります。信号アース線は、多くの場合、CANbus上のノード間のグランド差のビルドアップを防ぐために接続されます。ノードが同じ電源に接続されている場合、CANインターフェースでこの種の分離が必要になります。
