MGate W5208

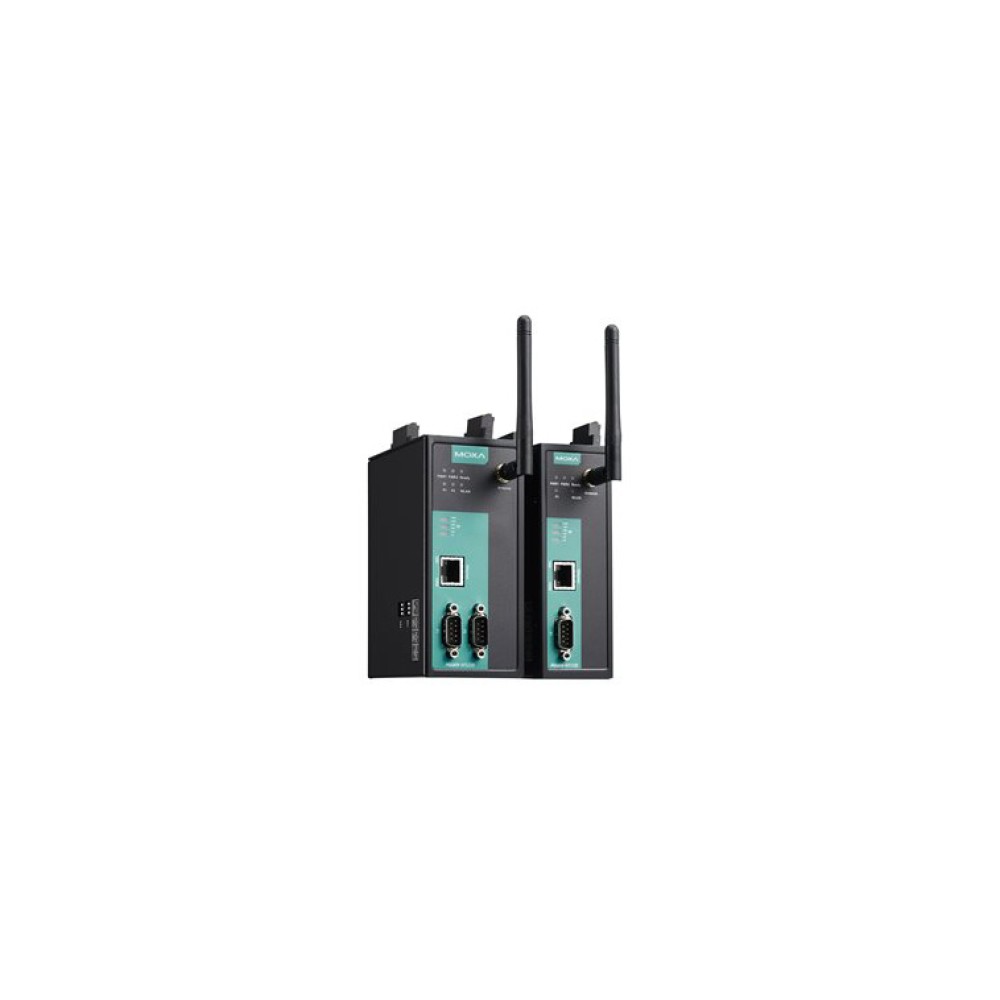

1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • Modbus/DNP3シリアルデータを802.11ネットワーク経由で取得
  • シリアルトンネリング通信サポート
  • スレーブモードは、同時に16のTCPマスタと最大31または62のシリアルスレーブをサポート
  • Modbus/DNP3トラフィックモニタ組込
  • WEP/WPA/WPA2による安全なデータアクセス
  • 2 kVのシリアルポートアイソレーション
  • 設定バックアップ用microSDカード
  • -40~75℃のワイド動作温度モデル (Tモデル)
  • 2デジタル入力と2デジタル出力サポート

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

MGate W5108/W5208シリーズゲートウェイは、ModbusシリアルデバイスをワイヤレスLANへ接続する場合、またはDNP3シリアルをDNP3 IPにワイヤレスLANを介して接続する場合に、理想的な選択を提供します。IEEE 802.11a/b/g/nは、配線工事が難しい産業環境において、使用するケーブルの数を減らしてシステムの構築を実現することができます。また、MGate W5108/W5208シリーズゲートウェイは、安全なデータ伝送を実現するために、WEP/WPA/WPA2をサポートしています。この堅牢な設計のゲートウェイは、石油/天然ガス、電力、プロセスオートメーション、ファクトリオートメーションといった産業用アプリケーションに最適です。

Modbusトラフィック監視

MGate W5108/W5208シリーズゲートウェイは、特にインストールの段階でトラブルシューティングを容易にするModbusプロトコルトラフィック監視機能をサポートしています。通信問題は、スレーブIDやレジスタアドレスなどの不正なソフトウェアパラメータ、またはボーレートやインターフェースなどの不正なハードウェアパラメータの原因により引き起こされる可能性があります。Modbusプロトコルトラフィック監視をサポートすることにより、キャプチャされたデータをチェックし、通信問題の根本原因を容易に特定することができます。

様々なメンテナンス機能

MGate W5108/W5208シリーズゲートウェイは、リモートメンテナンスを実現するためにWebコンソールとTelnetコンソールをサポートしています。また、各ゲートウェイは、セキュリティ問題を防ぐために、HTTPSおよびSSHといった暗号化通信機能をサポートしています。さらに、コネクションイベントを記録するために、ファームウェアおよびメンテナンスイベントに関してModbusにログ機能を提供します。ユーザは、Webコンソールを通して、リモートでログデータをレビューすることができます。

技術情報:マルチプロトコル接続を簡素化するゲートウェイ

マルチプロトコル接続を簡素化するゲートウェイ

Moxaのプロトコルゲートウェイであれば、より簡単な設定、搭載されたモニタリング機能と診断機能による簡単なメンテナンス、オペレーションを中断させないに信頼性の高いパフォーマンスを提供することができます。

ホワイトペーパー:プロトコル解析、プロトコル診断、アクセス量監視などのトラブルシューティングツールを備えたプロトコルゲートウェイがトラブルシューティングを容易にします

トラブルシューティングツールを備えたプロトコルゲートウェイがトラブルシューティングを容易に

このホワイトペーパーでは、トラブルシューティングに頭を抱えているエンジニアのフラストレーションを解消すべくプロトコルゲートウェイのトラブルシューティングを簡略化するソリューションを詳しく紹介します。

セレクションガイド:MGate ソリューション

セレクションガイド
セレクションガイド ダウンロード

アプリケーションに最適なゲートウェイを選択するためのセレクションガイド

イーサネットインターフェース
プロトコルModbus TCP, DNP3, TCP Client/Serverモードサポート
ポート数1
スピード10/100 Mbps, オートMDI/MDIX
コネクタ8ピン RJ45
電磁アイソレーション保護1.5 kV (ビルトイン)
シリアルインターフェース
プロトコルModbus RTU/ASCII Master/Slave, DNP3
ポート数 MGate W5108:1
MGate W5208:2
シリアル規格RS-232C/422/485, ソフトウェアにて選択可能
コネクタDB9(M)
プルハイ/ロー抵抗 (RS-485用)1 kΩ, 150 kΩ
ターミネータ (RS-485用)120 Ω
アイソレーション2 kV (ビルトイン)
シリアル通信パラメータ
データビット7, 8
ストップビット1, 2
パリティ無し, 奇数, 偶数, スペース, マーク
フロー制御RTS/CTS, XON/XOFF, RTSトグル
ボーレート50 bps ~ 921.6 kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
ワイヤレスネットワーク
規格対応802.11a/b/g/n
ネットワークモードインフラストラクチャ, Ad-Hoc
送信レート 802.11a/g:65, 54, 48, 36, 24, 18, 12, 9, 6 Mbps,オートレート
802.11b:11, 5.5, 2, 1 Mbps, オートレート
802.11n 2.4 GHz:HT20, MCS 0-7
802.11n 5 GHz:HT20 & HT40 MCS 0-7
送信距離最大100 m (オープンエリア)
アンテナコネクタリバースSMA
TX送信出力 (アンテナポート当たり) 2.4 GHz
・802.11b:
1 ~ 11 Mbps, Typ. 16 (±1.5 dBm)
・802.11g:
6 ~ 36 Mbps, Typ.16 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
・802.11n (20 MHz):
MCS0-3: Typ. 16 dBm (± 1.5 dBm)
MCS4-5: Typ. 14 dBm (± 1.5 dBm)
MCS6-7: Typ. 12 dBm (± 1.5 dBm)
5 GHz
・802.11a:
6 ~ 36 Mbps, Typ.15 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
・802.11n (20/40 MHz):
MCS0-3: Typ. 15 dBm (± 1.5 dBm)
MCS4-5: Typ. 14 dBm (± 1.5 dBm)
MCS6-7: Typ. 12 dBm (± 1.5 dBm)
RX感度 2.4 GHz
・802.11b:
-92 dBm @ 1 Mbps,
-88 dBm @ 2 Mbps,
-87 dBm @ 5.5 Mbps,
-84 dBm @ 11 Mbps
・802.11g:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-80 dBm @ 24 Mbps,
-80 dBm @ 36 Mbps,
-74 dBm @ 48 Mbps,
-73 dBm @ 54 Mbps
・802.11n(20MHz):
-89 dBm @ MCS0
-87 dBm @ MCS1
-85 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-73 dBm @ MCS6
-71 dBm @ MCS7
5 GHz
・802.11a:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-82 dBm @ 24 Mbps,
-81 dBm @ 36 Mbps,
-75 dBm @ 48 Mbps,
-74 dBm @ 54 Mbps
・802.11n (20MHz):
-89 dBm @ MCS0
-87 dBm @ MCS1
-85 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-73 dBm @ MCS6
-71 dBm @ MCS7
・802.11n (40MHz):
-85 dBm @ MCS0
-84 dBm @ MCS1
-81 dBm @ MCS2
-77 dBm @ MCS3
-75 dBm @ MCS4
-70 dBm @ MCS5
-69 dBm @ MCS6
-67 dBm @ MCS7
スペクトラム拡散変調 OFDM (54, 48, 36, 24, 18, 12, 9, 6 Mbps)
OFDM (MCS0, MCS1, MCS2, MCS3 MCS4, MCS5, MCS6, MCS7)
CCK (11 Mbps, 5.5 Mbps)
DQPSK (2 Mbps)
DBPSK (1 Mbps)
運用チャネル (コンカレント周波数) ・JP: 2.412~2.484 GHz (14チャネル, DSSS)
5.180~5.240 (4チャネル)
5.260~5.320 (4チャネル)
5.500~5.700 GHz (11チャネル)
・US: 2.412~2.462 GHz (11チャネル)
5.180~5.240 (4チャネル)
5.260~5.320 (4チャネル)
5.500~5.700 GHz (8チャネル, 5.600~5.640 GHz除く)
5.745~5.825 GHz (5チャネル)
・EU: 2.412~2.472 GHz (13チャネル)
5.180~5.240 (4チャネル)
5.260~5.320 (4チャネル)
5.500~5.700 GHz (11チャネル)
デジタル入力/出力
DIO数2 DI および 2 DO
コネクタ6ピン ターミナルブロック
ドライコンタクトレベル ロジック "0": GNDに短絡
ロジック "1": Open
ウェットコンタクトレベル ロジック "0": +3 VDC max.
ロジック "1": +10~30 V (COM~DI)
デジタル出力 (Sink Type) ドライバ電流: 最大 200 mA/チャネル
オンサイト電圧: 24 VDC ノーマル, オープンコレクタ 最大 30 V
ストレージカードスロット1 microSD (SDHC)カードスロット, 最大 32 GB
ソフトウェア
設定オプションWebコンソール , Telnetコンソール
ユーティリティDevice Search Utility (DSU):Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
ネットワークプロトコルTCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet
セキュリティ
認証WEP暗号化(64または128 bit), WPA/WPA2-パーソナルおよびエンタープライズ(IEEE 802.1X/RADIUS, TKIPおよびAES)
暗号化128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP
メカニカル
筐体メタル, IP30保護等級
重量 MGate W5108:589 g
MGate W5208:738 g
サイズ MGate W5108:45.8 × 105 × 134 mm
MGate W5208:59.6 × 101.7 × 134 mm
環境
動作温度 標準温度モデル:0 ~ 60℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
振動IEC 60068-2-6, IEC 60068-2-64
衝撃IEC 60068-2-27
落下IEC 60068-2-32
電源
入力電圧9 ~ 60 VDC
入力電流495 mA @ 9 VDC; 202 mA @ 24 VDC; 114 mA @ 48 VDC; 99 mA @ 60 VDC
電源コネクタターミナルブロック
規格および認証
安全UL 508, EN 60950-1
ハザード環境UL/cUL, Class 1 Division 2, ATEX Zone 2, IECEx
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2 ESD: 接触: 6 kV;気中: 8 kV
IEC 61000-4-3 RS: 80 MHz~1 GHz: 10 V/m
IEC 61000-4-4 EFT: 電源: 4 kV; 信号: 2 kV
IEC 61000-4-5 サージ: 電源: 2 kV
IEC 61000-4-6 CS: 150 kHz~80 MHz: 10 V/m
IEC 61000-4-8 PFMF
ワイヤレスラジオ EN 300328, EN 301893, TELECOM
CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-33, ARIB STD-66
信頼性
アラーム機能SMS, リレイ, Eメール
アラートツールビルトインブザー
自動リブートトリガビルトインWDT (ウォッチドッグタイマ)
平均故障間隔 (MTBF)
時間 MGate W5108:668,518時間
MGate W5208:556,271時間
規格Telcordia SR332
保証
保証期間5年
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

▼ MGate W5108
MGate W5108
▼ MGate W5208
MGate W5208
MGate W5108 1ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), 0~60℃動作温度
MGate W5108-T 1ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), -40~75℃動作温度
MGate W5208 2ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), 0~60℃動作温度
MGate W5208-T 2ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), -40~75℃動作温度

オプショナルアクセサリ

コネクタ
Mini DB9F-to-TB DB9(F)-ターミナルブロックコネクタ
ワイヤレスAPマウンティングキット
WK-51-01 ウォールマウンティングキット, 51mm幅
DINレール電源
DR-4524 45W/2A DINレール24 VDC電源, ユニバーサル 85~264 VACまたは120-370 VDC入力, -10~50℃動作温度
DR-75-24 75W/3.2A DINレール24 VDC電源, ユニバーサル 85~264 VACまたは120-370 VDC i入力, -10~60℃動作温度
DR-120-24 120W/5A DINレール24 VDC電源, ユニバーサル 88~132 VACまたは176~264 VAC 入力スイッチ切換, または248-370 VDC, -10~60℃動作温度
ワイヤレスLANアンテナ
ANT-WSB-ANF-09 2.4 GHz,オムニダイレクショナルアンテナ, 9 dBi, N-type (F) コネクタ
ANT-WSB-PNF-12 2.4GHz, ダイレクショナル/パネルアンテナ, 12dBi, N-type (F) コネクタ
ANT-WSB-PNF-18 2.4 GHz, パネルアンテナ, 18 dBi, N-type (F) コネクタ
ANT-WDB-ANM-0502 2.4/5 GHz, デュアルバンドオムニダイレクショナルアンテナ, 5/2 dBi, N-type (F) コネクタ
ANT-WDB-ANF-0609 2.4/5 GHz, デュアルバンドオムニダイレクショナルアンテナ, 6/9 dBi, N-type (F) コネクタ
ANT-WDB-PNF-1518 2.4/5 GHz, デュアルバンドパネルアンテナ, 15/18 dBi, N-type (F) コネクタ
ANT-WDB-ANF-0407 デュアルバンドオムニダイレクショナルアンテナ: 4 dB @2.4 GHz および7 dB @ 5 GHz
ANT-WSB-AHRM-05-1.5m 2.4 GHz, オムニダイレクショナル/ダイポールアンテナ, 5 dBi
ANT-WSB5-ANF-12 5 GHz, オムニダイレクショナルアンテナ, 12 dBi, N-type (F) コネクタ
ANT-WSB5-PNF-18 ダイレクショナルパネルアンテナ: 18 dBi @ 5 GHz
ANT-WDB-ANM-0407 2.4/5 GHz, デュアルバンドオムニダイレクショナルアンテナ, 4/7 dBi, N-type (F) コネクタ

MGate W5108/W5208シリーズ 製品一覧

MGate W5108 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ
MGate W5108-T 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ
MGate W5208 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ
MGate W5208-T 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ
