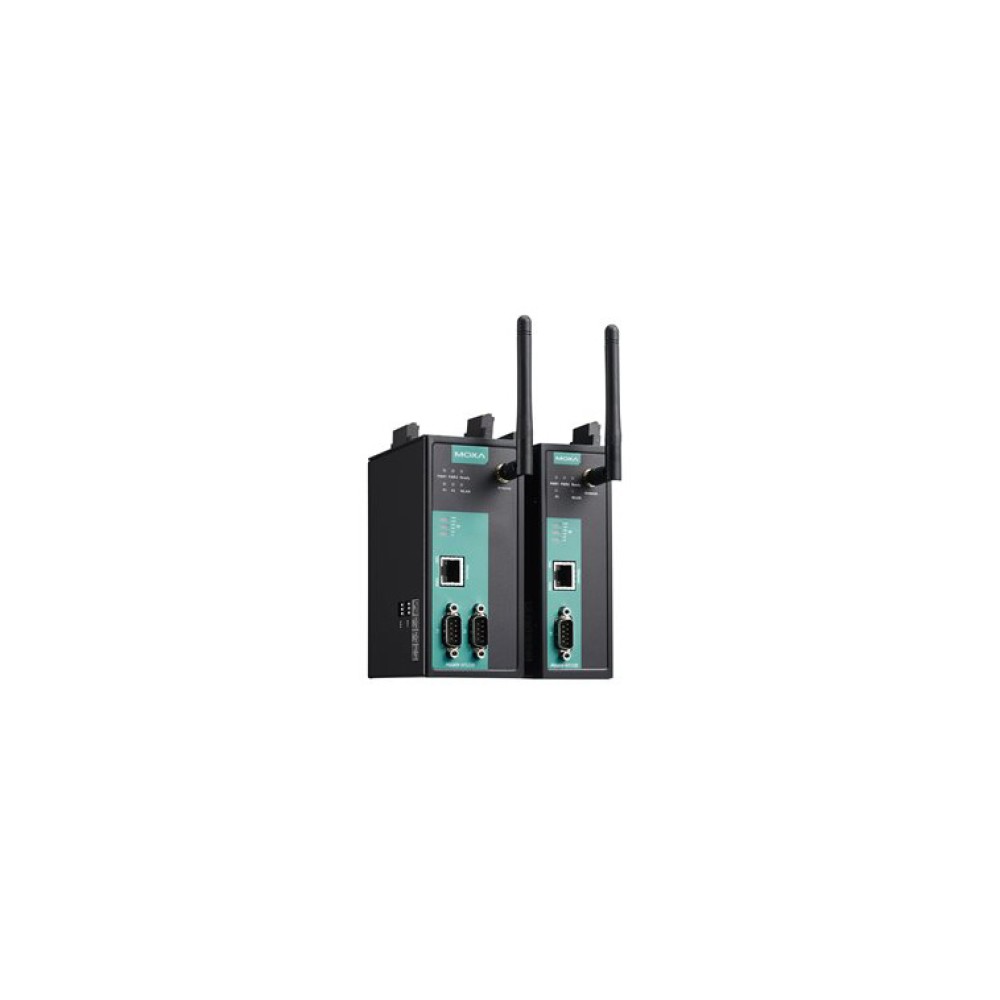

MGate W5208-T
1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Modbus/DNP3シリアルデータを802.11ネットワーク経由で取得
- シリアルトンネリング通信サポート
- スレーブモードは、同時に16のTCPマスタと最大31または62のシリアルスレーブをサポート
- Modbus/DNP3トラフィックモニタ組込
- WEP/WPA/WPA2による安全なデータアクセス
- 2 kVのシリアルポートアイソレーション
- 設定バックアップ用microSDカード
- -40～75℃のワイド動作温度モデル (Tモデル)
- 2デジタル入力と2デジタル出力サポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MGate W5108/W5208シリーズゲートウェイは、ModbusシリアルデバイスをワイヤレスLANへ接続する場合、またはDNP3シリアルをDNP3 IPにワイヤレスLANを介して接続する場合に、理想的な選択を提供します。IEEE 802.11a/b/g/nは、配線工事が難しい産業環境において、使用するケーブルの数を減らしてシステムの構築を実現することができます。また、MGate W5108/W5208シリーズゲートウェイは、安全なデータ伝送を実現するために、WEP/WPA/WPA2をサポートしています。この堅牢な設計のゲートウェイは、石油/天然ガス、電力、プロセスオートメーション、ファクトリオートメーションといった産業用アプリケーションに最適です。
Modbusトラフィック監視
MGate W5108/W5208シリーズゲートウェイは、特にインストールの段階でトラブルシューティングを容易にするModbusプロトコルトラフィック監視機能をサポートしています。通信問題は、スレーブIDやレジスタアドレスなどの不正なソフトウェアパラメータ、またはボーレートやインターフェースなどの不正なハードウェアパラメータの原因により引き起こされる可能性があります。Modbusプロトコルトラフィック監視をサポートすることにより、キャプチャされたデータをチェックし、通信問題の根本原因を容易に特定することができます。
様々なメンテナンス機能
MGate W5108/W5208シリーズゲートウェイは、リモートメンテナンスを実現するためにWebコンソールとTelnetコンソールをサポートしています。また、各ゲートウェイは、セキュリティ問題を防ぐために、HTTPSおよびSSHといった暗号化通信機能をサポートしています。さらに、コネクションイベントを記録するために、ファームウェアおよびメンテナンスイベントに関してModbusにログ機能を提供します。ユーザは、Webコンソールを通して、リモートでログデータをレビューすることができます。
技術情報：マルチプロトコル接続を簡素化するゲートウェイ
-
-
Moxaのプロトコルゲートウェイであれば、より簡単な設定、搭載されたモニタリング機能と診断機能による簡単なメンテナンス、オペレーションを中断させないに信頼性の高いパフォーマンスを提供することができます。
ホワイトペーパー：プロトコル解析、プロトコル診断、アクセス量監視などのトラブルシューティングツールを備えたプロトコルゲートウェイがトラブルシューティングを容易にします
-
-
このホワイトペーパーでは、トラブルシューティングに頭を抱えているエンジニアのフラストレーションを解消すべくプロトコルゲートウェイのトラブルシューティングを簡略化するソリューションを詳しく紹介します。
セレクションガイド：MGate ソリューション
-
-
アプリケーションに最適なゲートウェイを選択するためのセレクションガイド
| イーサネットインターフェース | |
| プロトコル | Modbus TCP, DNP3, TCP Client/Serverモードサポート |
|---|---|
| ポート数 | 1 |
| スピード | 10/100 Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 電磁アイソレーション保護 | 1.5 kV (ビルトイン) |
| シリアルインターフェース | |
| プロトコル | Modbus RTU/ASCII Master/Slave, DNP3 |
| ポート数 | MGate W5108：1 MGate W5208：2 |
| シリアル規格 | RS-232C/422/485, ソフトウェアにて選択可能 |
| コネクタ | DB9(M) |
| プルハイ/ロー抵抗 (RS-485用) | 1 kΩ, 150 kΩ |
| ターミネータ (RS-485用) | 120 Ω |
| アイソレーション | 2 kV (ビルトイン) |
| シリアル通信パラメータ | |
| データビット | 7, 8 |
| ストップビット | 1, 2 |
| パリティ | 無し, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RTSトグル |
| ボーレート | 50 bps ～ 921.6 kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ワイヤレスネットワーク | |
| 規格対応 | 802.11a/b/g/n |
| ネットワークモード | インフラストラクチャ, Ad-Hoc |
| 送信レート | 802.11a/g：65, 54, 48, 36, 24, 18, 12, 9, 6 Mbps,オートレート 802.11b：11, 5.5, 2, 1 Mbps, オートレート 802.11n 2.4 GHz：HT20, MCS 0-7 802.11n 5 GHz：HT20 ＆ HT40 MCS 0-7 |
| 送信距離 | 最大100 m (オープンエリア) |
| アンテナコネクタ | リバースSMA |
| TX送信出力 (アンテナポート当たり) | 2.4 GHz ・802.11b： 1 ～ 11 Mbps, Typ. 16 (±1.5 dBm) ・802.11g： 6 ～ 36 Mbps, Typ.16 (±1.5 dBm) 48 Mbps, Typ. 15 (±1.5 dBm) 54 Mbps, Typ. 14 (±1.5 dBm) ・802.11n (20 MHz): MCS0-3: Typ. 16 dBm (± 1.5 dBm) MCS4-5: Typ. 14 dBm (± 1.5 dBm) MCS6-7: Typ. 12 dBm (± 1.5 dBm) 5 GHz ・802.11a： 6 ～ 36 Mbps, Typ.15 (±1.5 dBm) 48 Mbps, Typ. 15 (±1.5 dBm) 54 Mbps, Typ. 14 (±1.5 dBm) ・802.11n (20/40 MHz): MCS0-3: Typ. 15 dBm (± 1.5 dBm) MCS4-5: Typ. 14 dBm (± 1.5 dBm) MCS6-7: Typ. 12 dBm (± 1.5 dBm) |
| RX感度 | 2.4 GHz ・802.11b: -92 dBm ＠ 1 Mbps, -88 dBm ＠ 2 Mbps, -87 dBm ＠ 5.5 Mbps, -84 dBm ＠ 11 Mbps ・802.11g: -91 dBm ＠ 6 Mbps, -90 dBm ＠ 9 Mbps, -88 dBm ＠ 12 Mbps, -86 dBm ＠ 18 Mbps, -80 dBm ＠ 24 Mbps, -80 dBm ＠ 36 Mbps, -74 dBm ＠ 48 Mbps, -73 dBm ＠ 54 Mbps ・802.11n(20MHz): -89 dBm ＠ MCS0 -87 dBm ＠ MCS1 -85 dBm ＠ MCS2 -81 dBm ＠ MCS3 -78 dBm ＠ MCS4 -74 dBm ＠ MCS5 -73 dBm ＠ MCS6 -71 dBm ＠ MCS7 5 GHz ・802.11a: -91 dBm ＠ 6 Mbps, -90 dBm ＠ 9 Mbps, -88 dBm ＠ 12 Mbps, -86 dBm ＠ 18 Mbps, -82 dBm ＠ 24 Mbps, -81 dBm ＠ 36 Mbps, -75 dBm ＠ 48 Mbps, -74 dBm ＠ 54 Mbps ・802.11n (20MHz): -89 dBm ＠ MCS0 -87 dBm ＠ MCS1 -85 dBm ＠ MCS2 -81 dBm ＠ MCS3 -78 dBm ＠ MCS4 -74 dBm ＠ MCS5 -73 dBm ＠ MCS6 -71 dBm ＠ MCS7 ・802.11n (40MHz): -85 dBm ＠ MCS0 -84 dBm ＠ MCS1 -81 dBm ＠ MCS2 -77 dBm ＠ MCS3 -75 dBm ＠ MCS4 -70 dBm ＠ MCS5 -69 dBm ＠ MCS6 -67 dBm ＠ MCS7 |
| スペクトラム拡散変調 | OFDM (54, 48, 36, 24, 18, 12, 9, 6 Mbps) OFDM (MCS0, MCS1, MCS2, MCS3 MCS4, MCS5, MCS6, MCS7) CCK (11 Mbps, 5.5 Mbps) DQPSK (2 Mbps) DBPSK (1 Mbps) |
| 運用チャネル (コンカレント周波数) | ・JP: 2.412～2.484 GHz (14チャネル, DSSS) 5.180～5.240 (4チャネル) 5.260～5.320 (4チャネル) 5.500～5.700 GHz (11チャネル) ・US: 2.412～2.462 GHz (11チャネル) 5.180～5.240 (4チャネル) 5.260～5.320 (4チャネル) 5.500～5.700 GHz (8チャネル, 5.600～5.640 GHz除く) 5.745～5.825 GHz (5チャネル) ・EU: 2.412～2.472 GHz (13チャネル) 5.180～5.240 (4チャネル) 5.260～5.320 (4チャネル) 5.500～5.700 GHz (11チャネル) |
| デジタル入力/出力 | |
| DIO数 | 2 DI および 2 DO |
| コネクタ | 6ピン ターミナルブロック |
| ドライコンタクトレベル | ロジック "0": GNDに短絡 ロジック "1": Open |
| ウェットコンタクトレベル | ロジック "0": +3 VDC max. ロジック "1": +10～30 V (COM～DI) |
| デジタル出力 (Sink Type) | ドライバ電流: 最大 200 mA/チャネル オンサイト電圧: 24 VDC ノーマル, オープンコレクタ 最大 30 V |
| ストレージカードスロット | 1 microSD (SDHC)カードスロット, 最大 32 GB |
| ソフトウェア | |
| 設定オプション | Webコンソール , Telnetコンソール |
| ユーティリティ | Device Search Utility (DSU)：Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| ネットワークプロトコル | TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet |
| セキュリティ | |
| 認証 | WEP暗号化(64または128 bit), WPA/WPA2-パーソナルおよびエンタープライズ(IEEE 802.1X/RADIUS, TKIPおよびAES) |
| 暗号化 | 128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP |
| メカニカル | |
| 筐体 | メタル, IP30保護等級 |
| 重量 | MGate W5108：589 g MGate W5208：738 g |
| サイズ | MGate W5108：45.8 × 105 × 134 mm MGate W5208：59.6 × 101.7 × 134 mm |
| 環境 | |
| 動作温度 | 標準温度モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 電源 | |
| 入力電圧 | 9 ～ 60 VDC |
| 入力電流 | 495 mA ＠ 9 VDC; 202 mA ＠ 24 VDC; 114 mA ＠ 48 VDC; 99 mA ＠ 60 VDC |
| 電源コネクタ | ターミナルブロック |
| 規格および認証 | |
| 安全 | UL 508, EN 60950-1 |
| ハザード環境 | UL/cUL, Class 1 Division 2, ATEX Zone 2, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: 接触: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 10 V/m IEC 61000-4-4 EFT: 電源: 4 kV; 信号: 2 kV IEC 61000-4-5 サージ: 電源: 2 kV IEC 61000-4-6 CS: 150 kHz～80 MHz: 10 V/m IEC 61000-4-8 PFMF |
| ワイヤレスラジオ | EN 300328, EN 301893, TELECOM CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-33, ARIB STD-66 |
| 信頼性 | |
| アラーム機能 | SMS, リレイ, Eメール |
| アラートツール | ビルトインブザー |
| 自動リブートトリガ | ビルトインWDT (ウォッチドッグタイマ) |
| 平均故障間隔 (MTBF) | |
| 時間 | MGate W5108：668,518時間 MGate W5208：556,271時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
- ▼ MGate W5108
- ▼ MGate W5208
| MGate W5108 | 1ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), 0～60℃動作温度 |
|---|---|
| MGate W5108-T | 1ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), -40～75℃動作温度 |
| MGate W5208 | 2ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), 0～60℃動作温度 |
| MGate W5208-T | 2ポート Modbus/DNP3ゲートウェイ, 802.11 a/b/g/n WLAN (各Japan/US/EU/China周波数帯サポート), -40～75℃動作温度 |
オプショナルアクセサリ
| コネクタ | ||
| Mini DB9F-to-TB | DB9(F)－ターミナルブロックコネクタ | |
|---|---|---|
| ワイヤレスAPマウンティングキット | ||
| WK-51-01 | ウォールマウンティングキット, 51mm幅 | |
| DINレール電源 | ||
| DR-4524 | 45W/2A DINレール24 VDC電源, ユニバーサル 85～264 VACまたは120-370 VDC入力, -10～50℃動作温度 | |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源, ユニバーサル 85～264 VACまたは120-370 VDC i入力, -10～60℃動作温度 | |
| DR-120-24 | 120W/5A DINレール24 VDC電源, ユニバーサル 88～132 VACまたは176～264 VAC 入力スイッチ切換, または248-370 VDC, -10～60℃動作温度 | |
| ワイヤレスLANアンテナ | ||
| ANT-WSB-ANF-09 | 2.4 GHz,オムニダイレクショナルアンテナ, 9 dBi, N-type (F) コネクタ | |
| ANT-WSB-PNF-12 | 2.4GHz, ダイレクショナル/パネルアンテナ, 12dBi, N-type (F) コネクタ | |
| ANT-WSB-PNF-18 | 2.4 GHz, パネルアンテナ, 18 dBi, N-type (F) コネクタ | |
| ANT-WDB-ANM-0502 | 2.4/5 GHz, デュアルバンドオムニダイレクショナルアンテナ, 5/2 dBi, N-type (F) コネクタ | |
| ANT-WDB-ANF-0609 | 2.4/5 GHz, デュアルバンドオムニダイレクショナルアンテナ, 6/9 dBi, N-type (F) コネクタ | |
| ANT-WDB-PNF-1518 | 2.4/5 GHz, デュアルバンドパネルアンテナ, 15/18 dBi, N-type (F) コネクタ | |
| ANT-WDB-ANF-0407 | デュアルバンドオムニダイレクショナルアンテナ: 4 dB ＠2.4 GHz および7 dB @ 5 GHz | |
| ANT-WSB-AHRM-05-1.5m | 2.4 GHz, オムニダイレクショナル/ダイポールアンテナ, 5 dBi | |
| ANT-WSB5-ANF-12 | 5 GHz, オムニダイレクショナルアンテナ, 12 dBi, N-type (F) コネクタ | |
| ANT-WSB5-PNF-18 | ダイレクショナルパネルアンテナ: 18 dBi @ 5 GHz | |
| ANT-WDB-ANM-0407 | 2.4/5 GHz, デュアルバンドオムニダイレクショナルアンテナ, 4/7 dBi, N-type (F) コネクタ | |
MGate W5108/W5208シリーズ 製品一覧
| MGate W5108 | 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ |
| MGate W5108-T | 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ |
| MGate W5208 | 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ |
| MGate W5208-T | 1ポート/2ポート IEEE 802.11a/b/g/n ワイヤレス Modbus/DNP3ゲートウェイ |
