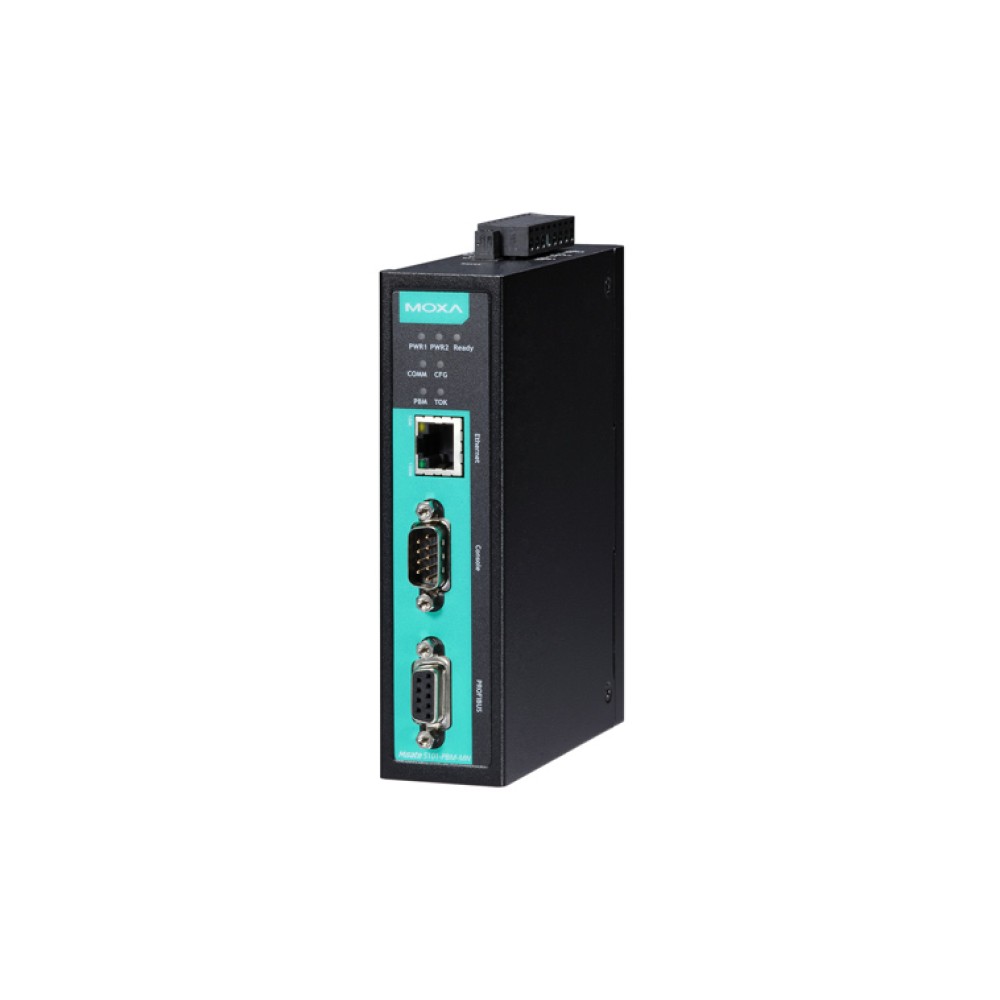

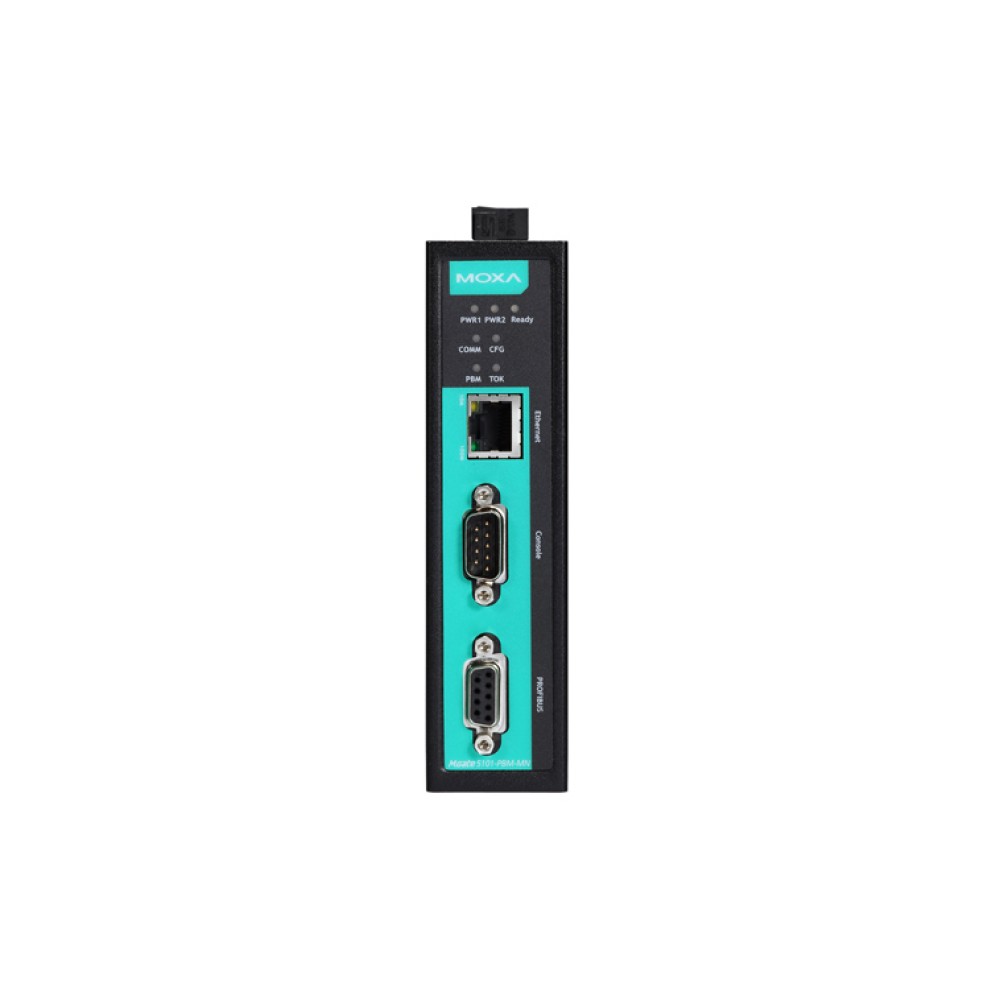

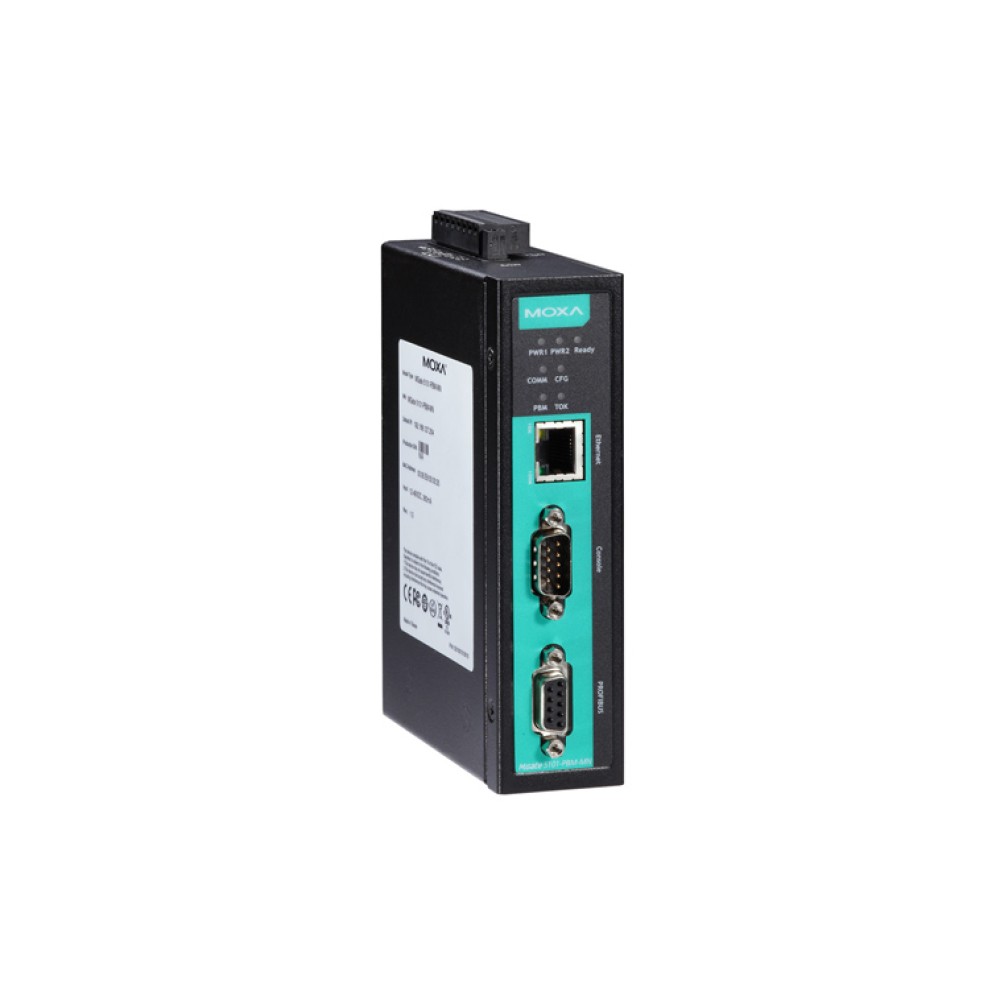

MGate 5101-PBM-MN-T
1ポート,PROFIBUSマスタ－Modbus TCP ゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PROFIBUSとModbus TCP間のプロトコル変換
- PROFIBUSデバイスのオートスキャンにより容易が設定
- 冗長デュアルDC電源入力およびリレイ出力サポート
- データパケットアナライザおよび診断ツール
- I/Oデータの可視化のためのWebベースGUI
- -40～75℃動作温度
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MGate5101-PBM-MNゲートウェイは、PROFIBUSデバイス(PROFIBUSドライブや計測器など)とModbus TCPホスト間の通信ポータルを提供します。すべてのモデルは、堅牢なメタルケースによる保護、DINレールマウントおよびオプションのビルトイン光アイソレーションを提供します。 PROFIBUSおよびイーサネットステータスLED表示はメンテナンスを容易にします。堅牢な設計は、石油/ガス、電力、プロセスオートメーション、ファクトリオートメーションといった産業用アプリケーションに最適です。
簡単なセットアップおよびトラフィック監視のためのWindowsユーティリティ
MGateマネージャユーティリティは、可能な限り簡単に設定やオペレーションが実行できるユーザフレンドリなインターフェースを提供します。Moxaの革新的なオートスキャン機能は、素早く完全なゲートウェイ構成を行うために、すべての接続されたPROFIBUSスレーブデバイスと利用できるI/Oモジュールを自動的に検出することができます。その後、Modbus TCPマスタ（例えば、SCADA、PLC）セッティング構成を支援するために生成されたデータマッピングテーブルで容易に読みやすくなります。更に、ユーザは、インポート/エクスポートメンテナンス機能の設定およびトラブルシューティングに使うことができるModbus通信パケットログを維持するために組み込まれた監視ツールを使用することができます。
様々なメンテナンス機能
MGate 5101-PBM-MNは、リモートメンテナンスのためにWebコンソールおよびTelnetコンソールを提供します。これらは、無認証のアクセスを阻止するためにHTTPSおよびSSHの暗号通信機能をサポートしています。ログ機能は、メンテナンスのためにModbusまたはPROFIBUSの接続イベントとしてファームウェアで提供されます。接続が落ちたときにユーザがリモートでWebコンソールを使用してログを確認することができます。リレイ出力アラームは、電源入力ステータスのために提供されます。これは、メンテナンスエンジニアに対してトラブルシューティングおよびメンテナンスのための追加ツールとなります。
| イーサネットインターフェース | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100 Mbps、オートMDI/MDIX |
| コネクタ | 8ピンRJ45 |
| 電磁アイソレーション保護 | 1.5 KVビルトイン |
| Modbus TCP | オペレーションモード：Modbus TCPクライアント/サーバ |
| PROFIBUSインターフェース | |
| プロトコル | PROFIBUS DP-V1 Master |
| ポート数 | 1 |
| データレート | 9600 bps～12 Mbps |
| コネクタ | DB9/F |
| アイソレーション | 2KV (ビルトイン) |
| シリアル信号 (シリアルコンソール) | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| ソフトウェア | |
| 設定オプション | シリアルコンソール、Windowsユーティリティ、Webコンソール(HTTP/HTTPS)、Telnet/SSHコンソール |
| ユーティリティ | MGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| サポート | AutoScan, MXview, SNMP (v1, v2, v3), Private MIB |
| メカニカル | |
| ハウジング | メタル, IP30 |
| 重さ | 500 g |
| サイズ | 36 × 105 × 140 mm |
| 環境 | |
| 動作温度 | 標準モデル：0～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 入力電流 | 365 mA ＠ 12 VDC |
| 電源コネクタ | ターミナルブロック |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1 |
| ハザードロケーション | Class 1 Division 2, ATEX, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m IEC 61000-4-8 PFMF |
| 平均故障間隔 (MTBF) | |
| 時間 | 1,082,881 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |

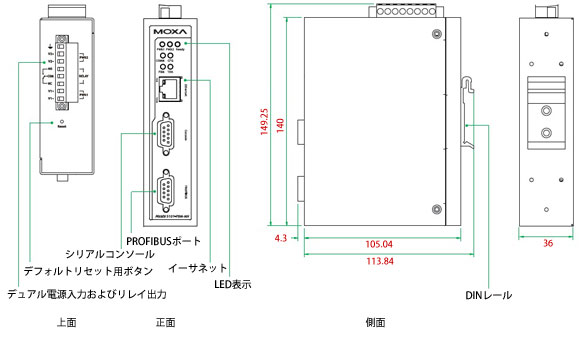

サイズ(単位 = mm)
| MGate 5101-PBM-MN | 1ポート PROFIBUSマスタ－Modbus TCPゲートウェイ、12～48 VDC、0～60℃動作温度 |
|---|---|
| MGate 5101-PBM-MN-T | 1ポート PROFIBUSマスタ－Modbus TCPゲートウェイ、12～48 VDC、-40～75℃動作温度 |
MGate 5101-PBM-MNシリーズ 製品一覧
| MGate 5101-PBM-MN | 1ポート,PROFIBUSマスタ－Modbus TCP ゲートウェイ |
| MGate 5101-PBM-MN-T | 1ポート,PROFIBUSマスタ－Modbus TCP ゲートウェイ |
