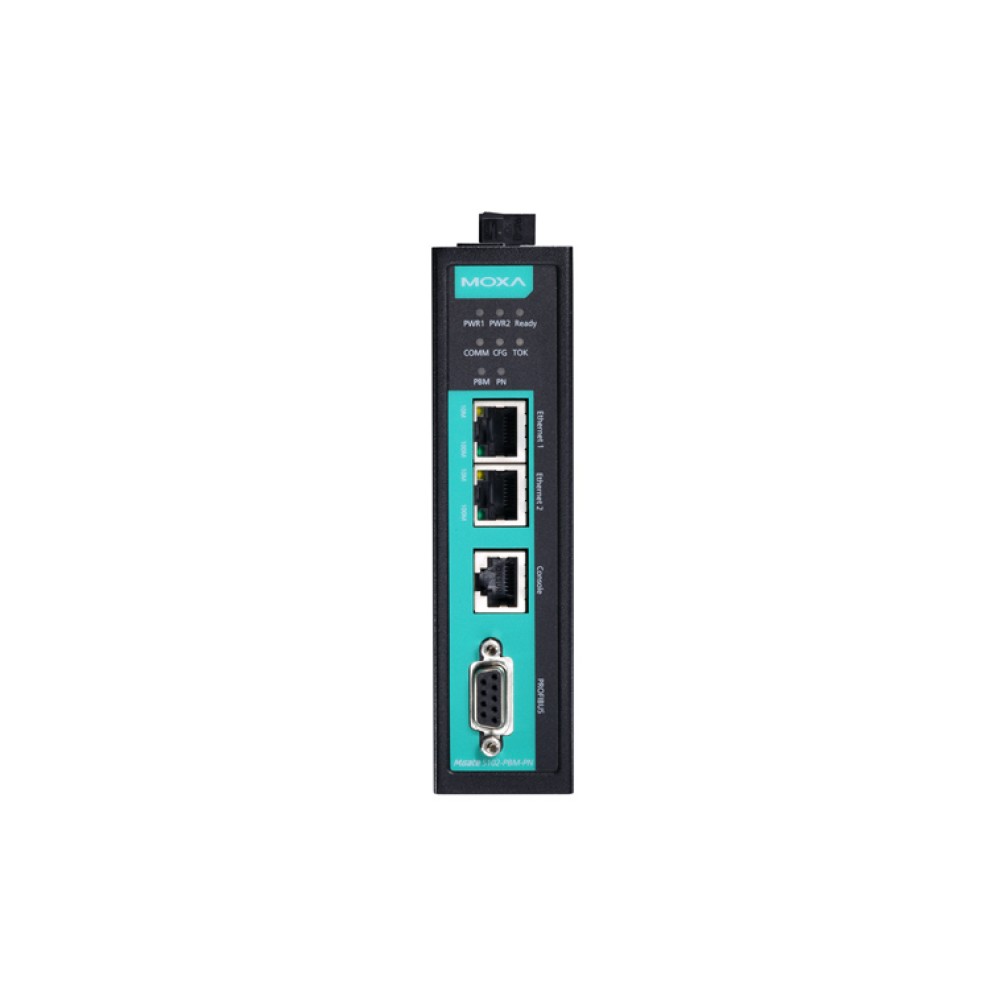

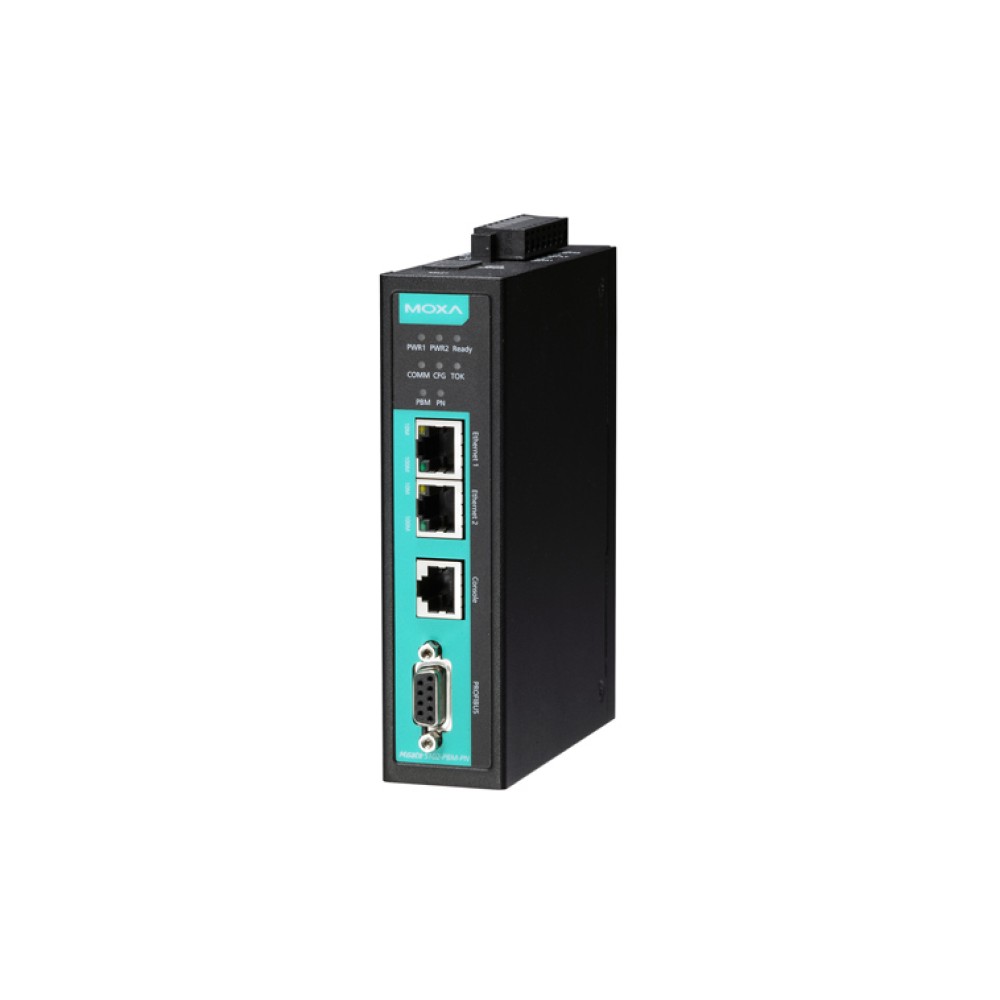

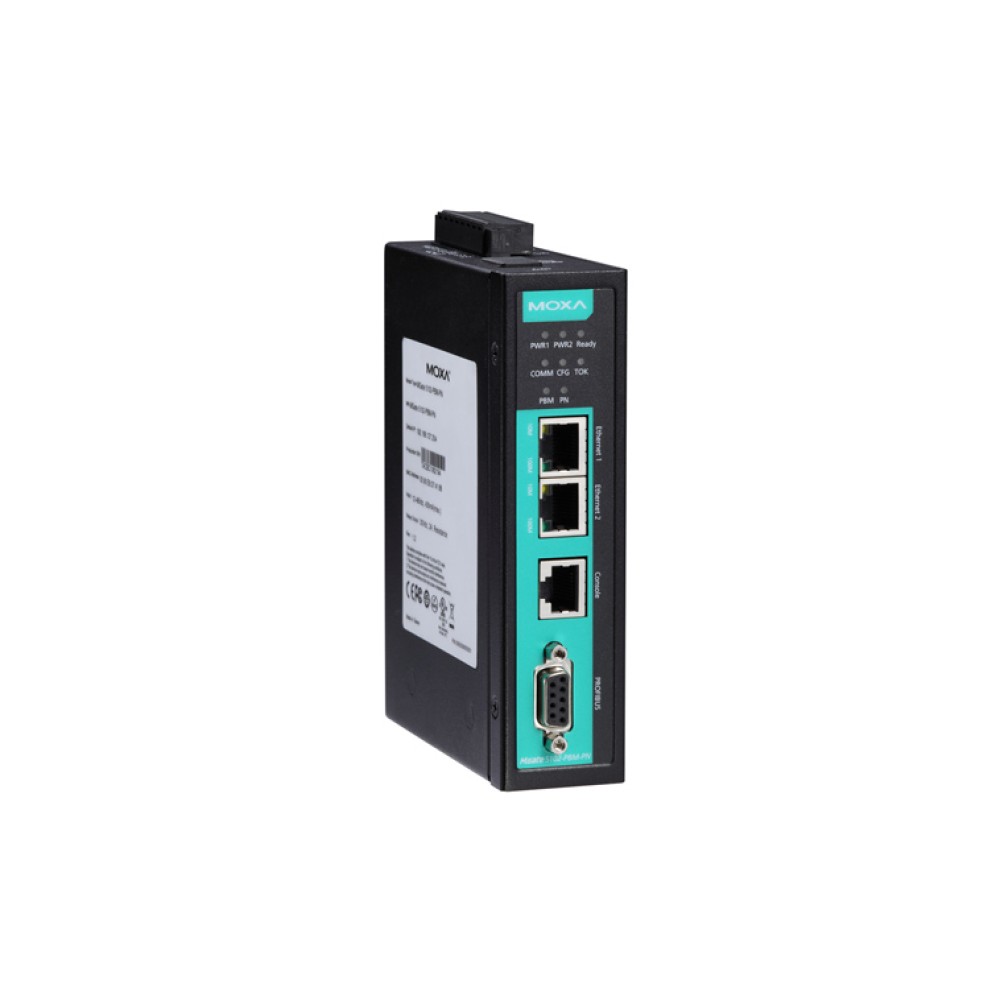

MGate 5102-PBM-PN-T
1ポートPROFIBUS－PROFINETゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PROFIBUSとPROFINET間のプロトコル変換
- PROFIBUSデバイスのオートスキャンおよび容易な設定
- 設定バックアップ用microSDカード
- ビルトインイーサネットカスケーディングにより配線が容易
- 冗長デュアルDC電源入力およびリレイ出力サポート
- I/O監視および診断ツール組込
- I/Oデータの可視化のためのWebベースGUI
- -40～75℃動作温度モデル供給可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
MGate5102-PBM-PNのゲートウェイは、PROFIBUSデバイス(PROFIBUS PLCまたはドライブなど)とPROFINETホスト間の通信ポータルを提供します。すべてのモデルは、堅牢なメタルケースで保護されており、DINレールマウントが可能で、オプションでアイソレーションをビルトインしています。 PROFIBUSおよびイーサネットステータスLEDインジケータは、メンテナンスを容易にするために提供されます。堅牢な設計により、石油・ガス、電力、プロセス・オートメーション、ファクトリオートメーションといった産業用アプリケーションに最適です。
| イーサネットインターフェース | |
| プロトコル | PROFINET RT |
|---|---|
| ポート数 | 2 (1 IP, イーサネットカスケード) |
| スピード | 10/100 Mbps、オートMDI/MDIX |
| コネクタ | 8-pin RJ45 |
| 電磁アイソレーション保護 | 1.5 KVビルトイン |
| PROFIBUSインターフェース | |
| プロトコル | PROFIBUS DP-V1 Master |
| ポート数 | 1 |
| データレート | 9600 bps～12 Mbps |
| コネクタ | DB9/F |
| アイソレーション | 2 KV (ビルトイン) |
| シリアル信号 (シリアルコンソール) | |
| コネクタ | 8-pin RJ45 |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| ソフトウェア | |
| 設定オプション | Windows utility、serial console、web console (HTTP/HTTPS)、Telnet/SSHコンソール |
| ユーティリティ | MGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| サポート | AutoScan, MXview, SNMP (v1, v2, v3), Private MIB |
| 物理的特性 | |
| 筐体 | メタル, IP30 |
| 重さ | 500 g |
| サイズ | 36 × 105 × 140 mm |
| ストレージカードスロット | microSD(SDHC)カードスロット×1, 最大 32GBサポート |
| 環境 | |
| 動作温度 | 標準モデル： 0～60℃ ワイド温度モデル： -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対温度 | 5～95％ (結露なきこと) |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 入力電流 | 430 mA ＠ 12 VDC |
| 電源コネクタ | ターミナルブロック |
| 規格および認証 | |
| 安全 | UL 508、EN 60950-1 |
| ハザードロケーション | Class 1 Division 2, ATEX, IECEx |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m IEC 61000-4-8 PFMF |
| 平均故障間隔 (MTBF) | |
| 時間 | 980,417時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
| MGate 5102-PBM-PN | 1ポート PROFIBUS－PROFINET ゲートウェイ、12～48VDC、0～60℃動作温度 |
|---|---|
| MGate 5102-PBM-PN-T | 1ポート PROFIBUS－PROFINET ゲートウェイ、12～48VDC、-40～75℃動作温度 |
MGate 5102-PBM-PNシリーズ 製品一覧
| MGate 5102-PBM-PN | 1ポートPROFIBUS－PROFINETゲートウェイ |
| MGate 5102-PBM-PN-T | 1ポートPROFIBUS－PROFINETゲートウェイ |
