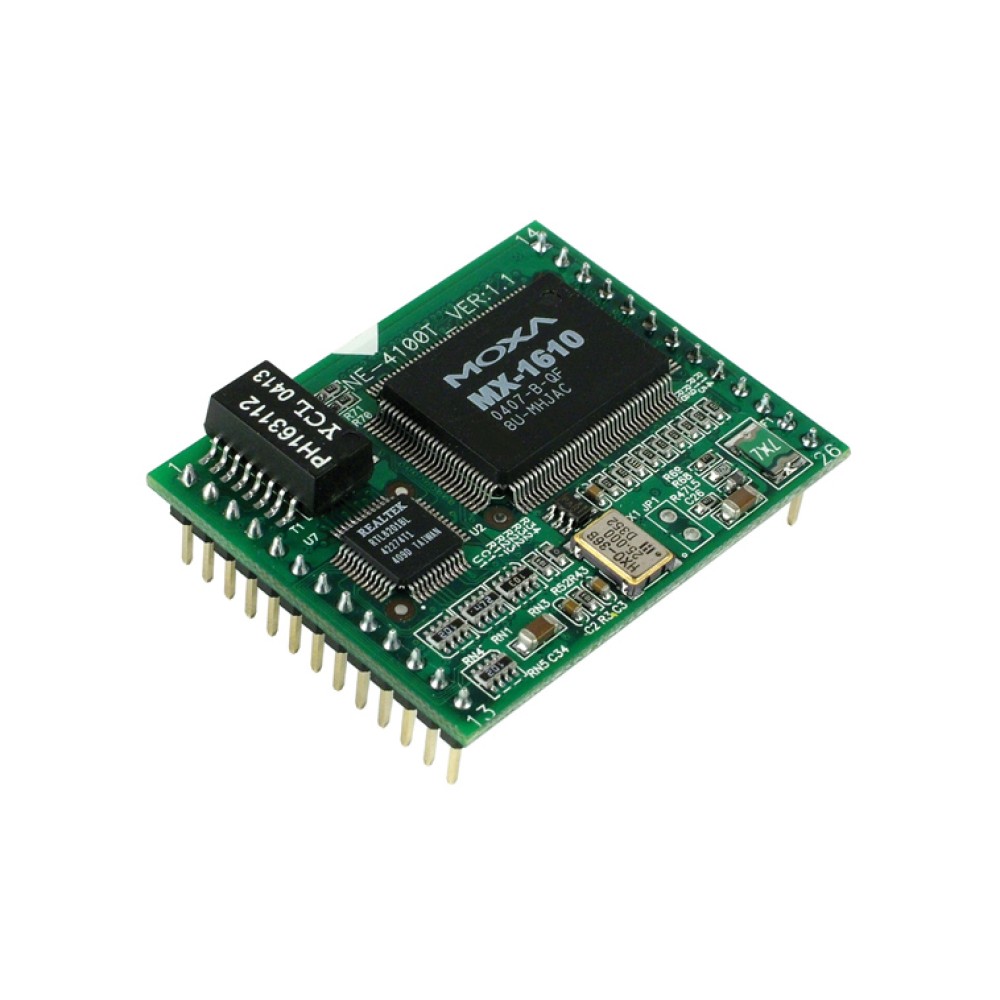

NE-4100T-T
10/100Mbps ⇔ TTL エンベデッドネットワークイネーブラ
主な製品特長
- エンベデッド(組込)型デバイスネットワーキング用TTL⇔10/100Mオートセンシング・イーサネット・ミニカード
- コンパクトサイズ(45×36mm)
- 基盤に搭載しやすいドロップインピン
- 短時間でインテグレーションできるTCP/IPファームウェア
- TCPサーバ、TCPクライアント、UDP、Real COMドライバオペレーションモード
- Webブラウザ、シリアルコンソール、Windowsユーティリティにより簡単に設定
- 低消費電力(1.5W)
- ユーザーが設定できる専用の4 GPIO
- プログラマブルバージョンもあります
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NE-4100Tは完璧なイーサネット接続ソリューション(TCPサーバ、TCPクライアント、UDPなど)を提供できるので、シリアルインターフェース機器をイーサネットワークに接続ることができます。クレジットカードの半分以下のコンパクトサイズのカード(僅か44×31.48mm)のエンベデッドタイプのため、シリアルインターフェース機器に簡単に組込みができ、10/100Mbpsのイーサネットと直接接続が可能となります。
- シリアルインターフェース機器を10/100Mbps
イーサネットに素早く接続するためのソリューション - 簡単な設定ユーティリティを使用してシリアルデバイスの一元管理が可能
業界で実証された内蔵のTCP/IPスタック
業界で実証されたTCP/IPスタックを内蔵したNE-4100TはTCP/IPプログラミングに時間を掛けることなくR&Dのエンジニアは、シリアルインターフェース機器をネットワークに対応させることができます。従って、開発エンジニアは、もっと重要な開発に集中することができ、マーケットへの出荷を早めることができます。また、NE-4100Tの4 GPIOピンは設計の柔軟性があるため、ユーザーが必要とする特徴を生かした開発が可能です。
更に、NE-4100Tの特徴として消費電力が僅か0.325Wであるために開発エンジニアはアプリケーションを考える場合消費電力を無視することができます。また、多くの競合会社製品はICまたはSoCを使用しているために電圧は3.3V設計です。それに対してNE-4100Tは5V電圧を採用しているため開発エンジニアは電源回路に頭を悩ますことはありません。
製品化に要する時間の短縮
NE-4100Tの完成された設計により回路を変更することなく、従来のシリアルインターフェース機器を簡単にイーサネットに対応させられるため、製品化に要する時間を大幅に短縮できます。
プログラマブルバージョンがカスタム化ニーズに対応
C言語プログラマブルバージョンはプロトコル変換やフロントエンドデータ処理などのカスタマイズするアプリケーションに使用できます。NE-4100Tソフトウェア開発キット(SDK)にはTurbo Cコンパイラおよびソケットコマンドとシリアルポート制御用の100以上のAPIアプリケーション・プログラム・インターフェース機能が搭載されており、分かりやすい実例プログラムを使用してソフトウェア開発時間を短縮することができます。
NE-4100T用スターターキット(別売り)
NE-4100T-STスターターキットは、アプリケーション開発に必要な評価用ボード、SDK、ドキュメント、アクセサリのすべてが内蔵されています。
詳しくはこちら : NE-4100-STシリーズ
アプリケーション
- 工業オートメーション(PLC、計量機器)
- 医療/健康管理(心電図、超音波モニタリング、血液検査装置)
- ビルディングオートメーション(冷暖房、排気、エアーコンディショニング、火災警報)
- セキュリティ/監視(カードリーダ、バイオメトリック識別装置)
- 情報機器(UPSモニタモジュール)
フォームファクタ | |
タイプ | ドロップインモジュール |
---|---|
サイズ | 45×36mm |
LANインターフェース | |
ポート数 | 1 |
スピード | 10/100Mbps, オートMDI/MDIX |
磁気絶縁保護 | 1.5KV 内蔵 |
コネクタ | 26ピン デュアルインライン |
シリアルインターフェース | |
ポート数 | 2 |
シリアル規格 | Port 1:TTL Port 2:TTL コンソールポート |
RS-485データ制御 | ADDC® (自動データ方向制御) |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | None, 奇数, 偶数, スペース, マーク |
フロー制御 | DSR/DTR および RTS/CTS (RS-232Cのみ), XON/XOFF |
ボーレート | 110bps ~ 230.4Kbps |
シリアル信号 | |
TTL | ポート 1:TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND ポート 2:TxD, RxD, GND |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
4線式RS-485 | Tx+, Tx-, Rx+, Rx-, GND |
2線式RS-485 | Data+, Data-, GND |
デジタルI/Oピン | |
GPIO | プログラム可能なI/Oピン×4 |
ソフトウェア機能 | |
ネットワークプロトコル | ICMP, ARP, IPv4, TCP, UDP, DHCP, Telnet, HTTP, SNMP V1/V2c, SMTP |
設定オプション | Webコンソール, シリアルコンソール, Telnetコンソール, Windowsユーティリティ |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
オペレーションモード | Real COM, TCP Server, TCP Client, UDP |
環境 | |
動作温度 | 標準温度モデル : 0 ~ 55℃ ワイド温度モデル : -40 ~ 75℃ |
保管温度 | -40 ~ 60℃ |
動作湿度 | 5 ~ 95% RH (結露なきこと) |
高度 | 最大 2000 m 注:より高度な場所での適切な動作保証がされた製品については、Moxaまでお問い合わせください。 |
電源 | |
入力電圧 | 5VDC (±5%) |
消費電力 | 最大 290mA @ 5VDC |
規格と認証 | |
EMC | CE, FCC |
EMI | EN 55022 Class B, FCC Part 15 Subpart B Class A |
EMS | EN 55024, EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge), EN 61000-4-6 (CS), EN 61000-4-8, EN 61000-4-11 |
グリーン製品 | RoHS, CRoHS, WEEE |
信頼性 | |
自動リブートトリガ | ビルトインWDT (ウォッチドッグタイマ) |
MTBF (平均故障間隔) | 288,173 時間 |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |

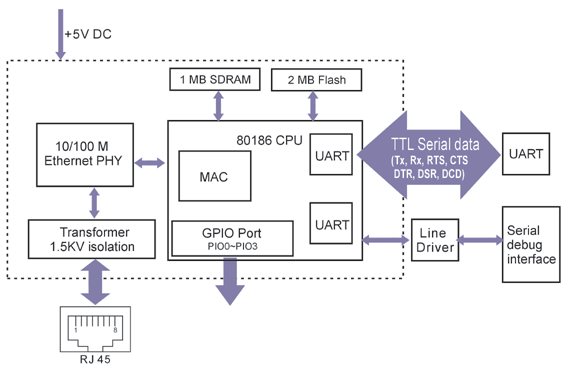

NE-4100T Block Diagram
![](/storage/89.gif)

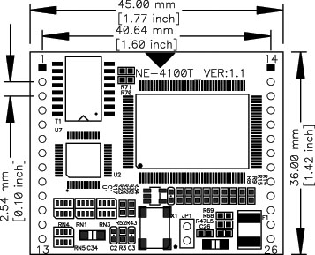

NE-4100T Schematic
![](/storage/90.gif)
ピン アサイメント
ピン番号 | 信号 | ピン番号 | 信号 |
---|---|---|---|
1 | ETx+ | 14 | PIO0 |
2 | ETx- | 15 | PIO0 |
3 | ERx+ | 16 | PIO2 |
4 | ERx- | 17 | PIO3 |
5 | LED 10M | 18 | LED 100M |
6 | TXD | 19 | DCD |
7 | RXD | 20 | DSR |
8 | RTS | 21 | DTR |
9 | CTS | 22 | GND |
10 | Reset | 23 | Ready LED |
11 | GND | 24 | +5V |
12 | GND | 25 | +5V |
13 | TXD1* | 26 | RXD1* |
*TXD1 and RXD1 (pins 13 and 26) are reserved for use by the second UART—set these pins to 0 (zero) for RS-232 status, and set to 1 (one) for debug status.
NE-4100T | 10/100Mbps 組み込みシリアルデバイスサーバ, 26ピン デュアルインライン, TTL信号, ドロップインモジュール, 動作温度:0~55℃ |
---|---|
NE-4100T-T | 10/100Mbps 組み込みシリアルデバイスサーバ, 26ピン デュアルインライン, TTL信号, ドロップインモジュール, 動作温度:-40~75℃ |
※開発やテストの際にはスターターキットを併せてご購入ください。
詳細 : NE-4100-STシリーズ
