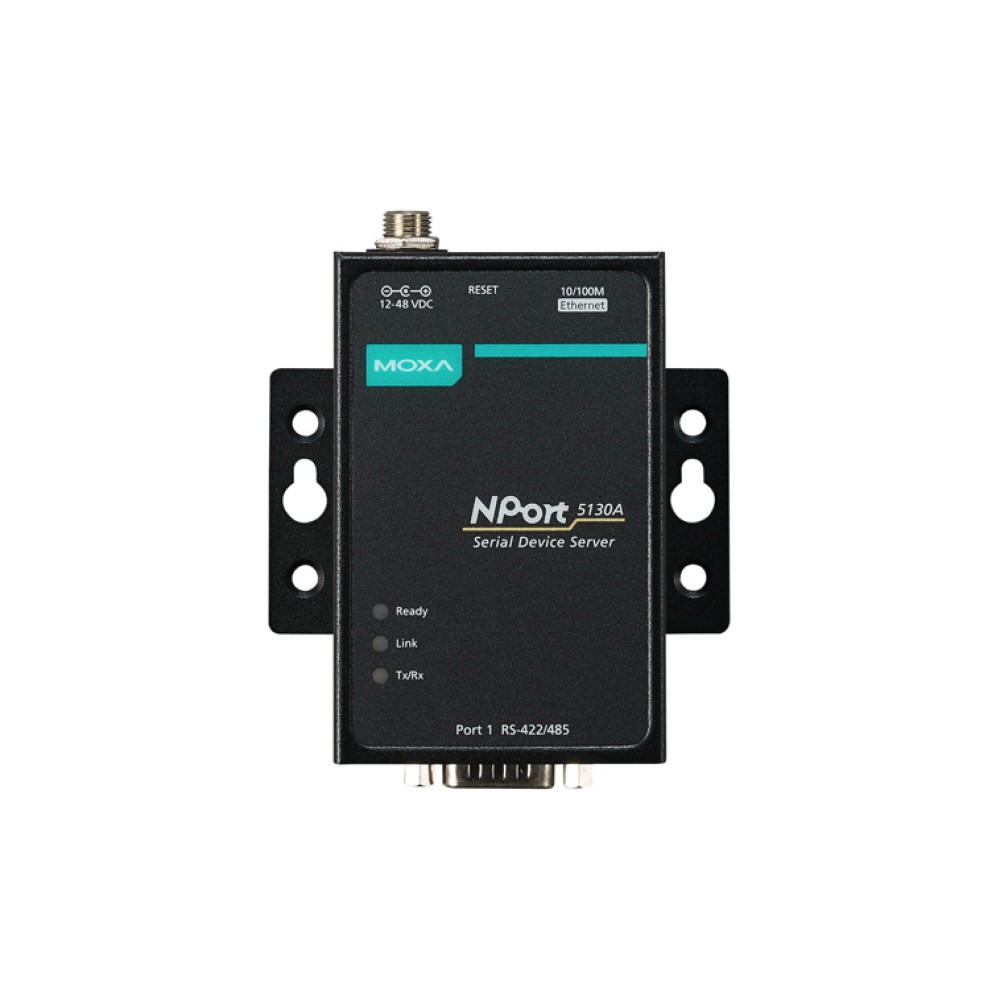

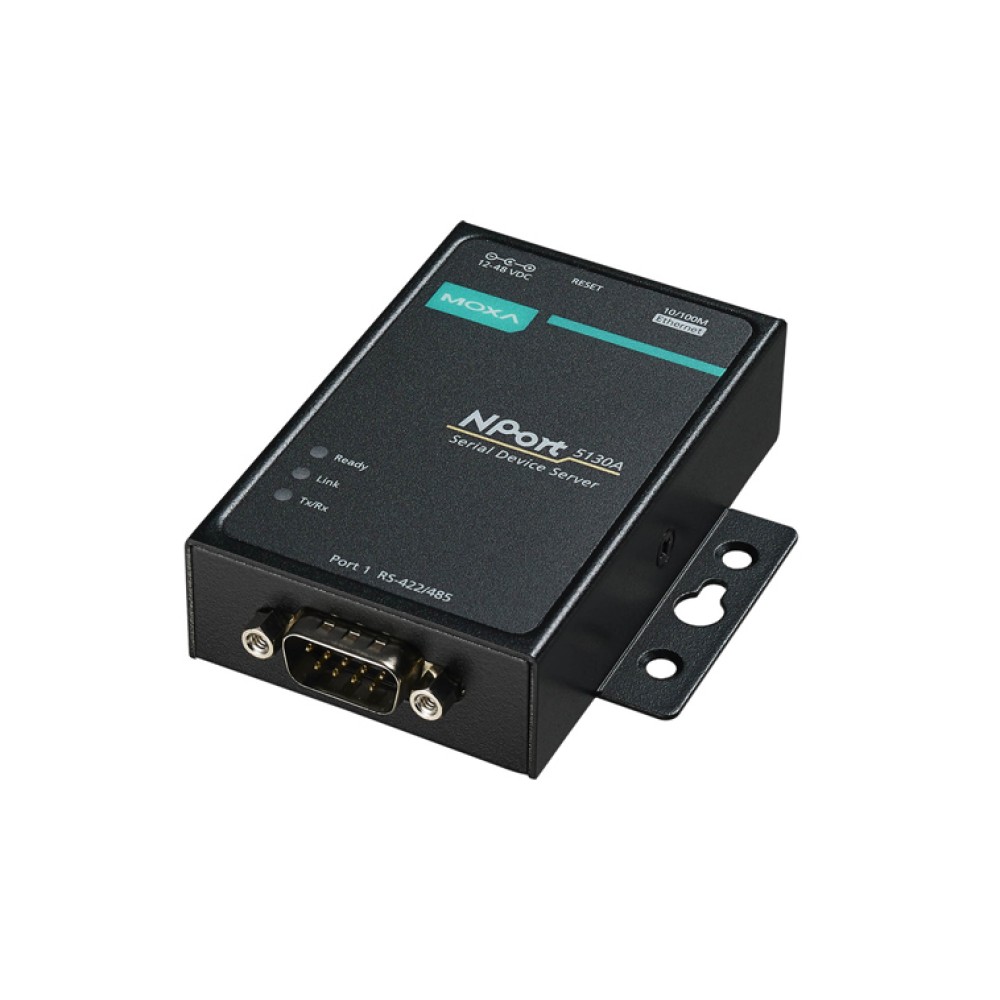

NPort 5130A-T
1ポートRS-232C/422/485シリアルデバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 世界最小、消費電力僅か1W
- 3ステップのスピーディなwebベースコンフィギュレーション
- シリアル、イーサネット、電源ラインのサージプロテクション
- COMポートグルーピングおよびUDPマルチキャストアプリケーション
- 確実なインストレーションを実現するスクリューコネクタ
- WindowsおよびLinux用Real COM/TTYドライバ
- 標準TCP/IPインターフェースおよび多才なTCPおよびUDPオペレーションモード
- 最大8つのTCPホストを接続
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
NPort 5100Aデバイスサーバは、シリアルデバイスをインスタントにネットワークに接続ができます。また、ネットワーク上のどこからでもPCのソフトウェアに直接アクセスができる設計がされています。非常にスリムな構造、堅牢、ユーザーフレンドリなNPort 5100Aデバイスサーバは、可能な限りシンプルかつ信頼性の高いシリアル⇒イーサネットソリューションを実行します。
グリーンなシリアル⇒イーサネットソリューション
NPort 5100Aシリーズは、コンパクトでありながら強力なARMベースのシリアル⇒イーサネット第2世代SoCを搭載したMoxaのMiiNe Port E1組込みデバイスサーバにRAMおよびFlashモジュールを組み込んでいます。このMoxaのSoCを搭載したNPort 5100Aシリーズは、僅か1Wという世界最小の消費電力を誇るデバイスサーバです。NPort 5100Aシリーズは、市場に存在する同種のデバイスサーバと比べて少なくとも50%の電力消費量を削減できまた、苛酷な産業環境に対応できる製品です。
シリアル、イーサネット、電源ラインのサージプロテクション
一般的にスイッチおよび稲妻の高電圧のトランジェントにより発生に起因するサージは、すべての電子機器に対して脅威となります。NPort 5100Aのシリアル、イーサネット、電源ラインに適用されるMoxaの高度なサージ免疫ソリューションは、IEC 61000-4-5のテストによりその効果が証明されました。この先進的なサージプロテクションは、電子機器を電圧スパイクや強力な電気的雑音環境から保護することができる堅牢なシリアル⇒イーサネットソリューションを提供します。
3ステップのスピーディなwebベースコンフィギュレーション
NPort 5100Aの3ステップwebベースコンフィギュレーションツールは、確実なユーザーフレンドリです。NPort 5100Aのwebコンソールは、シリアル⇒イーサネットアプリケーションを駆動するために必要とするシンプルな3つのコンフィギュレーションを通してユーザに提供します。このスピーディな3ステップwebベースコンフィギュレーションによりユーザは、NPort 5100Aのセッティングおよびアプリケーションの使用が僅か平均30秒で行えるので時間と努力を大幅に削減できます。
トラブルシューティングが簡単
NPort 5100Aデバイスサーバは、イーサネットを通してすべてのユニットを監視するために使用できるSNMP V2をサポートします。ユーザ定義のエラーに遭遇すると各ユニットは、自動的にSNMPマネージャにトラップメッセージを送るためのコンフィギュレーションを設定できます。SNMPマネージャを使用しないユーザには、e-mail警報をその代わりに送ることができます。ユーザは、MoxaのWindowsユーティリティまたはwebコンソールを使って警報トリガを定めることができます。例えば、警報は、ウォームスタート、コールドスタートまたはパスワードチェンジによってトリガすることができます。
| イーサネットインターフェース | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100 Mbps、オートネゴシエーションMDI/MDIX |
| コネクタ | 8ピンRJ45 |
| 電磁アイソレーション保護 | 1.5KVビルトイン |
| シリアルインターフェース | |
| シリアル規格 | NPort® 5110A : RS-232C NPort® 5130A : RS-422/485 NPort® 5150A : RS-232C/422/485 |
| ポート数 | 1 |
| コネクタ | DB9/M |
| シリアルライン保護 | Level 1 サージ、EN61000-4-5 |
| RS-485 データ方向制御 | ADDC® (automatic data direction control) |
| RS-485プルハイ/ロー抵抗 | 1KΩ、150KΩ |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTSおよびDTR/DSR(RS-232Cのみ)、XON/XOFF |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2, ARP |
| コンフィギュレーションオプション | Webコンソール(新しいクイックセットアップ)、シリアルコンソール(NPort® 5110A/5150Aのみ)、Telnetコンソール、Windowsユーティリティ |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| メカニカル | |
| ハウジング | メタル |
| 重さ | 340g |
| サイズ | 耳なし : 52×80×22mm 耳付 : 75.2×80×22mm |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 動作湿度 | 5 ～ 95% (結露なきこと) |
| 保管温度 | -40 ～ 75℃ |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 入力電流 | NPort 5110A：82.5 mA ＠ 12 VDC NPort 5130A：89.1 mA ＠ 12 VDC NPort 5150A：92.4 mA ＠ 12 VDC |
| 認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
| 信頼性 | |
| 自動リブートトリガ | ビルトインWDT(watchdog timer) |
| MTBF (平均故障時間) | |
| 時間 | 2,231,530 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| NPort 5130A-T | 1ポートRS-422/485デバイスサーバ -40～75℃動作温度 |
|---|
マウンティングキット
| DK-35A | DINレールマウンティングキット(35mm) |
|---|

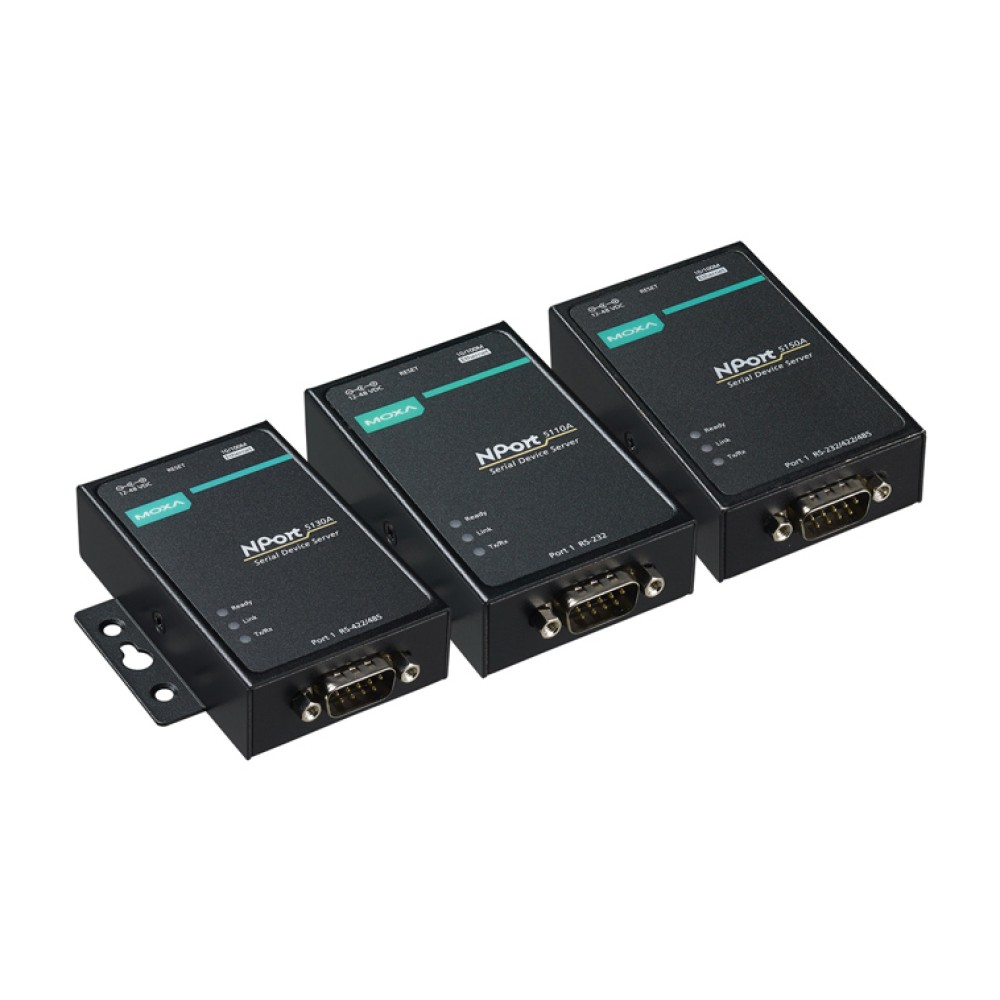

NPort 5100Aシリーズ 製品一覧
| NPort 5110A | 1ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5110A-T | 1ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5130A | 1ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5130A-T | 1ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5150A | 1ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5150A-T | 1ポートRS-232C/422/485シリアルデバイスサーバー |
