Moxa

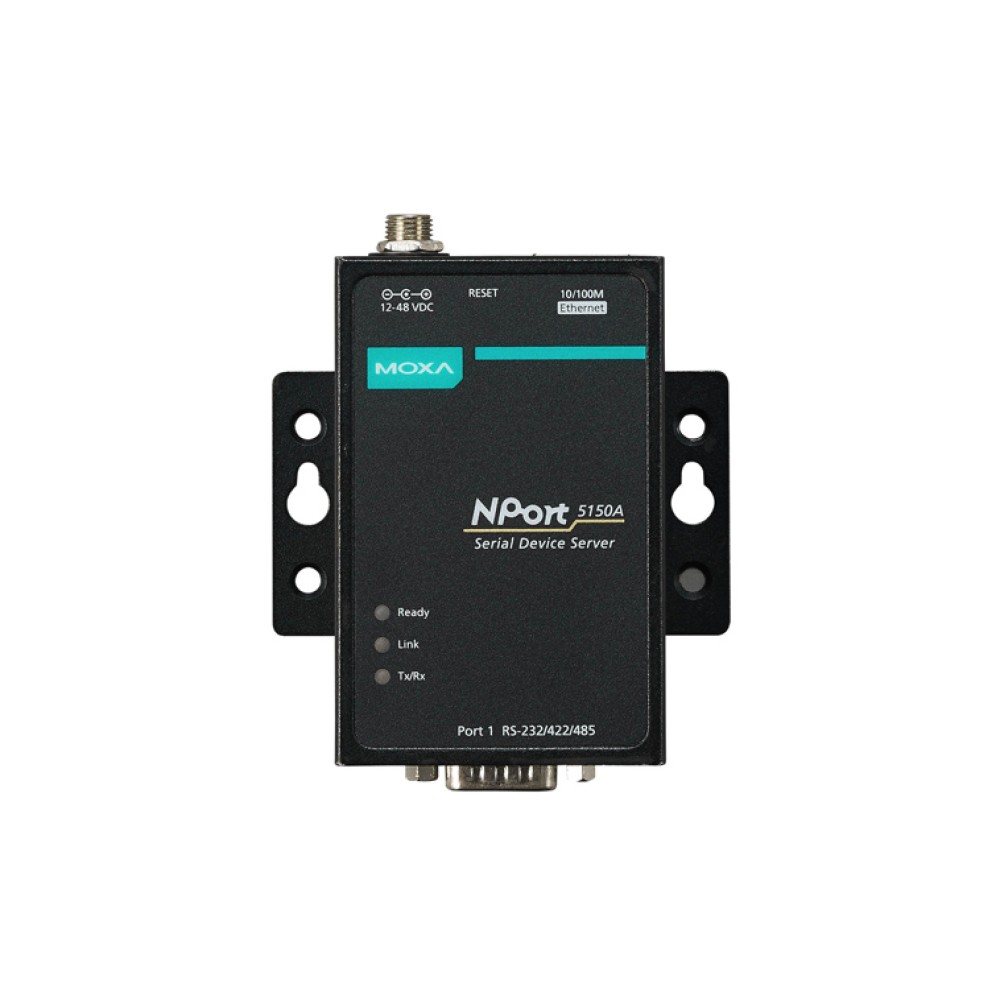

NPort 5150A

1ポートRS-232C/422/485シリアルデバイスサーバー

主な製品特長

  • 世界最小、消費電力僅か1W
  • 3ステップのスピーディなwebベースコンフィギュレーション
  • シリアル、イーサネット、電源ラインのサージプロテクション
  • COMポートグルーピングおよびUDPマルチキャストアプリケーション
  • 確実なインストレーションを実現するスクリューコネクタ
  • WindowsおよびLinux用Real COM/TTYドライバ
  • 標準TCP/IPインターフェースおよび多才なTCPおよびUDPオペレーションモード
  • 最大8つのTCPホストを接続

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ

NPort 5100Aデバイスサーバは、シリアルデバイスをインスタントにネットワークに接続ができます。また、ネットワーク上のどこからでもPCのソフトウェアに直接アクセスができる設計がされています。非常にスリムな構造、堅牢、ユーザーフレンドリなNPort 5100Aデバイスサーバは、可能な限りシンプルかつ信頼性の高いシリアル⇒イーサネットソリューションを実行します。

グリーンなシリアル⇒イーサネットソリューション

NPort 5100Aシリーズは、コンパクトでありながら強力なARMベースのシリアル⇒イーサネット第2世代SoCを搭載したMoxaのMiiNe Port E1組込みデバイスサーバにRAMおよびFlashモジュールを組み込んでいます。このMoxaのSoCを搭載したNPort 5100Aシリーズは、僅か1Wという世界最小の消費電力を誇るデバイスサーバです。NPort 5100Aシリーズは、市場に存在する同種のデバイスサーバと比べて少なくとも50%の電力消費量を削減できまた、苛酷な産業環境に対応できる製品です。

シリアル、イーサネット、電源ラインのサージプロテクション

一般的にスイッチおよび稲妻の高電圧のトランジェントにより発生に起因するサージは、すべての電子機器に対して脅威となります。NPort 5100Aのシリアル、イーサネット、電源ラインに適用されるMoxaの高度なサージ免疫ソリューションは、IEC 61000-4-5のテストによりその効果が証明されました。この先進的なサージプロテクションは、電子機器を電圧スパイクや強力な電気的雑音環境から保護することができる堅牢なシリアル⇒イーサネットソリューションを提供します。

3ステップのスピーディなwebベースコンフィギュレーション

NPort 5100Aの3ステップwebベースコンフィギュレーションツールは、確実なユーザーフレンドリです。NPort 5100Aのwebコンソールは、シリアル⇒イーサネットアプリケーションを駆動するために必要とするシンプルな3つのコンフィギュレーションを通してユーザに提供します。このスピーディな3ステップwebベースコンフィギュレーションによりユーザは、NPort 5100Aのセッティングおよびアプリケーションの使用が僅か平均30秒で行えるので時間と努力を大幅に削減できます。

トラブルシューティングが簡単

NPort 5100Aデバイスサーバは、イーサネットを通してすべてのユニットを監視するために使用できるSNMP V2をサポートします。ユーザ定義のエラーに遭遇すると各ユニットは、自動的にSNMPマネージャにトラップメッセージを送るためのコンフィギュレーションを設定できます。SNMPマネージャを使用しないユーザには、e-mail警報をその代わりに送ることができます。ユーザは、MoxaのWindowsユーティリティまたはwebコンソールを使って警報トリガを定めることができます。例えば、警報は、ウォームスタート、コールドスタートまたはパスワードチェンジによってトリガすることができます。

イーサネットインターフェース
ポート数1
スピード10/100 Mbps、オートネゴシエーションMDI/MDIX
コネクタ8ピンRJ45
電磁アイソレーション保護1.5KVビルトイン
シリアルインターフェース
シリアル規格NPort® 5110A : RS-232C
NPort® 5130A : RS-422/485
NPort® 5150A : RS-232C/422/485
ポート数1
コネクタDB9/M
シリアルライン保護Level 1 サージ、EN61000-4-5
RS-485 データ方向制御ADDC® (automatic data direction control)
RS-485プルハイ/ロー抵抗1KΩ、150KΩ
シリアル通信パラメータ
データビット5、6、7、8
ストップビット1、1.5、2
パリティNone、奇数、偶数、スペース、マーク
フロー制御RTS/CTSおよびDTR/DSR(RS-232Cのみ)、XON/XOFF
ボーレート50bps ~ 921.6Kbps
シリアル信号
RS-232CTxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422Tx+、Tx-、Rx+、Rx-、GND
RS-485-4線Tx+、Tx-、Rx+、Rx-、GND
RS-485-2線Data+、Data-、GND
ソフトウェア
ネットワークプロトコルICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2, ARP
コンフィギュレーションオプションWebコンソール(新しいクイックセットアップ)、シリアルコンソール(NPort® 5110A/5150Aのみ)、Telnetコンソール、Windowsユーティリティ
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバLinux 2.4.x, 2.6.x, 3.x
Windows Real COMドライバWindows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64),
Windows 2008 R2/2012/2012 R2 (x64),
Windows Embedded CE 5.0/6.0,
Windows XP Embedded
メカニカル
ハウジングメタル
重さ340g
サイズ耳なし : 52×80×22mm
耳付 : 75.2×80×22mm
環境
動作温度標準モデル : 0 ~ 60℃
ワイド温度モデル : -40 ~ 75℃
動作湿度5 ~ 95% (結露なきこと)
保管温度-40 ~ 75℃
電源
入力電圧12 ~ 48VDC
入力電流NPort 5110A:82.5 mA @ 12 VDC
NPort 5130A:89.1 mA @ 12 VDC
NPort 5150A:92.4 mA @ 12 VDC
認証
安全UL 60950-1
EMCEN 55022/24
EMICISPR 22, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
信頼性
自動リブートトリガビルトインWDT(watchdog timer)
MTBF (平均故障時間)
時間2,231,530 時間
規格Telcordia (Bellcore) Standard TR/SR
保証
保証期間5年
詳細Moxa社 製品保証方針
NPort 5150A1ポートRS-232C/RS-422/485デバイスサーバ
0~60℃動作温度

マウンティングキット

DK-35ADINレールマウンティングキット(35mm)

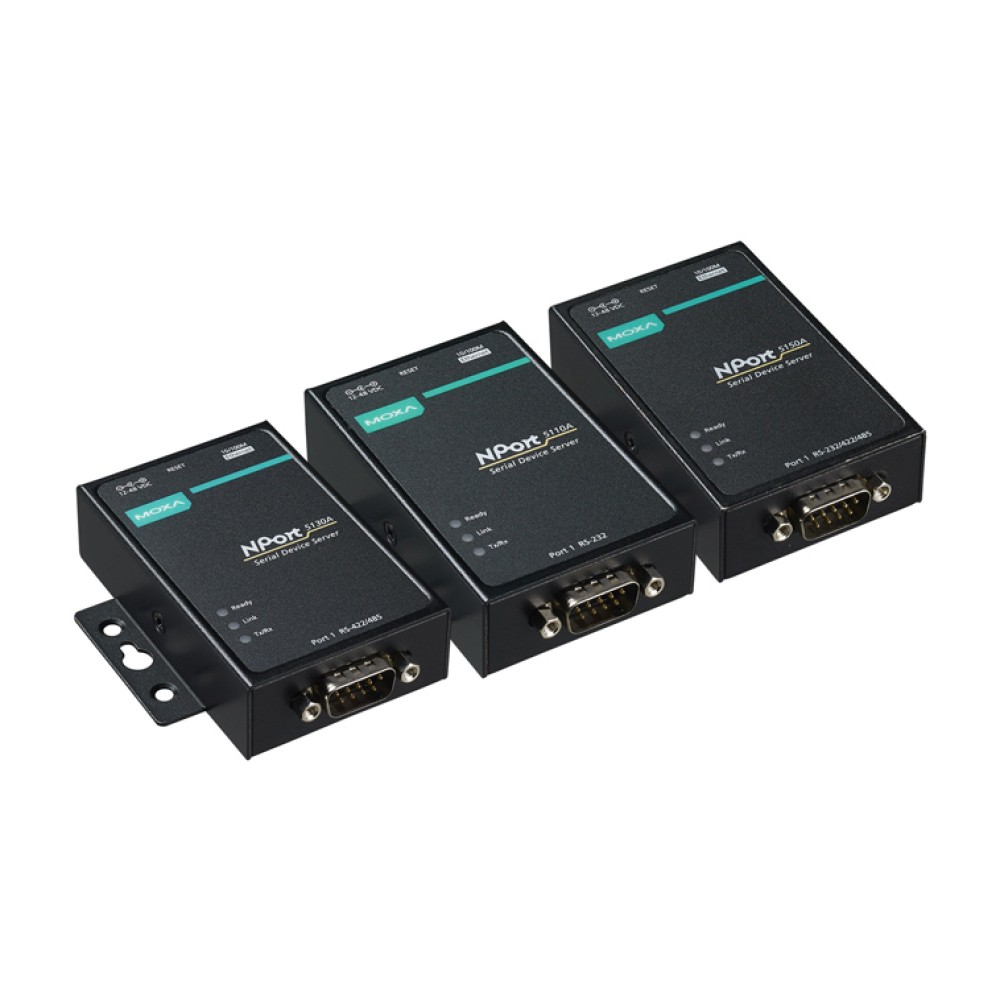

NPort 5100Aシリーズ 製品一覧

NPort 5110A 1ポートRS-232C/422/485シリアルデバイスサーバー
NPort 5110A-T 1ポートRS-232C/422/485シリアルデバイスサーバー
NPort 5130A 1ポートRS-232C/422/485シリアルデバイスサーバー
NPort 5130A-T 1ポートRS-232C/422/485シリアルデバイスサーバー
NPort 5150A 1ポートRS-232C/422/485シリアルデバイスサーバー
NPort 5150A-T 1ポートRS-232C/422/485シリアルデバイスサーバー

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

NPortシリーズにおいて、WEBコンソールにアクセスする際のパスワードは何ですか?

Moxa


初期パスワードは”moxa”となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.11

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

NPortをWindows OSで使用する際に以下の2種類のドライバがありますが違いは何ですか?”NPort administrator””NPort Windows Driver Manager”

Moxa


”NPort administrator”は、NPort 5000/Aシリーズ専用のツールです。 ”NPort Windows Driver Manager”は、NPort 5000/Aシリーズを含むすべてのMoxa製シリアルデバイスサーバでご利用いただけるドライバです。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.11

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

COMポート(D-sub)のコネクタ部にある螺子受け(六角螺子)のサイズはいくつですか?

Moxa


[#4-40]のインチネジとなります。
