NPort 5232I
2ポートRS-232C/422/485シリアルデバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 小型サイズで取り付けに便利
- TCPサーバ、TCPクライアント、UDPを含む様々なソケット動作モードをサポート
- 多数のデバイス・サーバの設定に便利なWindowsユーティリティをサポート
- 10/100Mイーサネット対応
- 特許取得済みADDC®（自動データ方向制御）に対応した2線および4線RS-485をサポート
- SNMP MIB-IIによるネットワーク管理をサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort 5210/5230/5232のシリアルデバイスサーバは、産業用シリアルデバイスがインターネットに簡単に接続できるように設計されています。NPort 5210/5230/5232デバイスサーバはサイズがコンパクトであるため、PLC、メータ、センサなどのRS-232CシリアルデバイスをIPベースのイーサネットLANに接続するための最高の選択となっており、これによりローカルLANやインターネット上のシリアルデバイスにアクセスすることができます。
標準のTCP/IPインターフェイスと多目的オペレーションモード
NPort 5210/5230/5232シリアルデバイスサーバは TCPサーバ、TCPクライアント、UDPを提供して、標準のネットワークAPI(Winsock、BSDソケット)を使用するネットワークソフトウェアの互換性を確実にしています。
既存のソフトウェア用のリアルCOM/TTYドライバ
NPortのリアルCOM/TTYドライバがあれば、COM/TTYポートで動作するソフトウェアはTCP/IPネットワーク上で瞬時に使用できます。このすばらしい機能によりお使いのソフトウェアへの投資は守り、シリアルデバイスをネットワーク接続する恩恵を受けることができます。
簡単なインストールと設定
NPort 5210/5230/5232シリアルデバイスサーバは、Webブラウザコンソールを通して自動IP設定プロトコル(DHCP、BootP)と手動設定をサポートしています。どちらの方法も簡単で効率的なインストールが確実に行えます。また、NPort 5210/5230/5232のWindowsユーティリティを使えば、全てのシステムパラメータを他のデバイスサーバに格納したりコピーできるため、インストール作業はかつてないほど楽なものとなります。
- 業界をリードするLCM表示およびラックマウントタイプ・シリアルデバイスサーバ
- ビルドインTCP/IPプロトコルおよびオペレーションオンモード
- 簡単な設置と設定 Plug & Playのデバイスサーバ
| イーサネットインターフェイス | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 磁気アイソレーション保護 | 1.5KVビルトイン |
| シリアルインターフェイス | |
| ポート数 | 2 |
| シリアル規格 | NPort 5210：RS-232C NPort 5230：RS-232Cポート×1, RS-422/485ポート×1 NPort 5232/5232I：RS-422/485 |
| コネクタ | NPort 5210：RJ45 (8ピン) NPort 5230/5232/5232I：ターミナルブロック (5コネクタ/ポート毎) |
| シリアルライン保護 | 2 kV アイソレーション保護 (NPort 5232I/5232I-T) |
| RS-485 データ方向制御 | ADDC® (自動データ方向制御) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フローコントロール | RTS/CTS (RS-232Cのみ), DTR/DSR (NPort 5210のみ), XON/XOFF |
| 速度 | 110bps ～ 230.4Kbps |
| シリアル信号 | |
| RS-232C | NPort 5210：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND NPort 5230：TxD, RxD, RTS, CTS, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ソフトウェア機能 | |
| ネットワークプロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, ARP |
| 設定オプション | Web Console, Serial Console (NPort 5210/5230のみ), Telnet Console, Windows Utility |
| Windows Real COM ドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTY ドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTY ドライバ | Linux 2.4.x, 2.6.x, 3.x, 4.x |
| Android API | Android 3.1.x 以降 |
| メカニカル | |
| ケース | メタル |
| 重さ | NPort 5210：340 g NPort 5230/5232：360 g NPort 5232I：380 g |
| サイズ | NPort 5210/5230/5232： 67×100.4×22 mm (取付金具なし) 90×100.4×22 mm (取付金具付) NPort 5232I： 67×100.4×35 mm (取付金具なし) 90×100.4×35 mm (取付金具付) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 55℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 75℃ |
| 動作湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 入力電流 | NPort 5210：325 mA ＠ 12 VDC NPort 5230：325 mA ＠ 12 VDC NPort 5232：280 mA ＠ 12 VDC NPort 5232I：365 mA ＠ 12 VDC |
| 適合規格 | |
| 安全 | UL 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000 |
| 海上 | DNV (NPort 5210を除く) |
| 医療 | (NPort 5210のみ) EN60601-1-2 Class B, EN55011 |
| 信頼性 | |
| アラートツール | ビルトインブザー、RTC (リアルタイムクロック) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| MTBF (平均故障時間) | |
| 時間 | NPort 5210：381,342 hrs NPort 5230：377,937 hrs NPort 5232/5232I：309,383 hrs |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

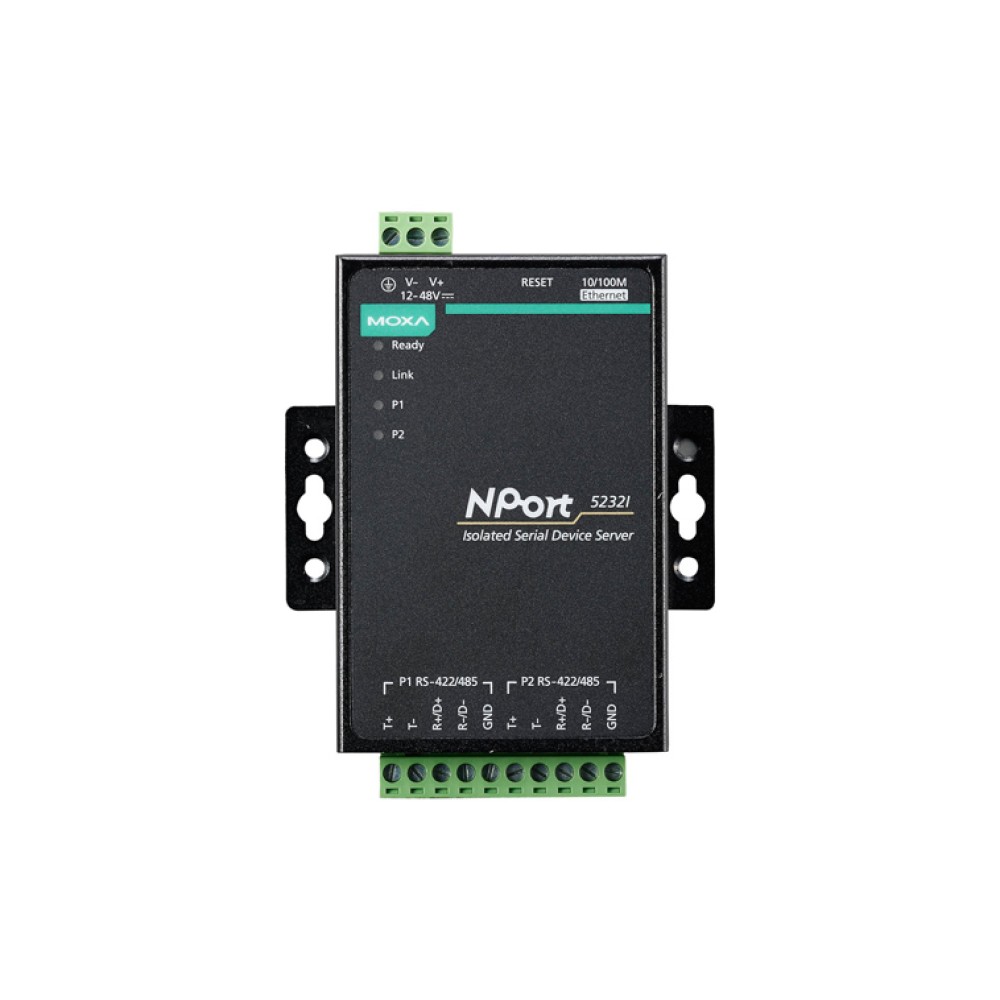

外観
サイズ (単位＝mm(inch))
ピンアサインメント
| NPort 5232I | 2ポート RS-422/485 シリアルデバイスサーバ シリアルアイソレーション：2 kV 動作温度：0～55℃ |
|---|
オプションアクセサリ
| ソフトウェア | |
| MXview | 産業用ネットワークマネージメントソフトウェア |
|---|---|
| マウントキット | |
| DK-35A | DINレールマウントキット(35mm) |
| DINレール電源 | |
| MDR-60-24 | 60W/2.5A DINレール24VDC電源 ユニバーサル85～264VAC入力 または 120～370VDC入力 -20～70℃動作温度 |
| MDR-40-24 | 40W/1.7A DINレール24VDC電源 ユニバーサル85～264VAC入力 または 120～370VDC入力 -20～70℃の動作温度 |
| DR-4524 | 45W/2A DINレール24VDC電源 ユニバーサル 85～264VAC入力 または 120～370VDC入力 -10～50℃動作温度 |
| DR-75-24 | 75W/3.2A DINレール24VDC電源 ユニバーサル 85～264VAC入力 または 120～370 VDC入力 -10～60℃動作温度 |
| DR-120-24 | 120W/5A DINレール24VDC電源 ユニバーサル 88～132VAC/176～264VAC入力 または 248～370VDC スイッチ切換 -10～60℃動作温度 |
| DR-75-48 | 75W/1.6A DINレール 48VDC電源 ユニバーサル 85～264VAC入力 または 120～370VDC入力 -10～60℃動作温度 |
| DR-120-48 | 120W/2.5A DINレール 48VDC電源 ユニバーサル 88～132VAC/176～264VAC入力スイッチ切換 248～370VDC -10～60℃動作温度 |
| DRP-240-48 | 40W/5A DINレール48VDC電源 ユニバーサル 85～264VAC入力 または 120～370VDC -10～70℃動作温度 |
| 電源アダプタ | |
| PWR-12150-USJP-SA-T | 12V1.5A -40～75℃動作温度 スクリュータイプAC電源ジャック US/JPプラグ |
| PWR-12150-EU-SA-T | 12V1.5A -40～75℃動作温度 スクリュータイプパワージャック コンチネンタルヨーロッパ（EU）プラグ |
| PWR-12150-UK-SA-T | 12V1.5A -40～75℃動作温度 スクリュータイプパワージャック 英国（UK）プラグ |
| PWR-12150-CN-SA-T | 2V1.5A -40～75℃動作温度 スクリュータイプパワージャック 中国（CN）プラグ |
| PWR-12150-AU-SA-T | 12V1.5A -40～75℃動作温度 スクリュータイプパワージャック オーストラリア（AU）プラグ |
| PWR-12050-WPCN-S2 | ノンロッキングバレルプラグ 12VDC 0.5A 100～240VAC 中国（CN）プラグ付き 0～40°C |
| PWR-12050-WPAU-S2 | ノンロックバレルプラグ 12VDC 0.5A オーストラリア（AU）プラグ付き100～240VAC 0～40°C |
| PWR-12050-WPUK-S2 | ノンロッキングバレルプラグ 12VDC 0.5A 英国（UK）プラグ付き100～240VAC 0～40°C |
| PWR-12050-WPEU-S2 | ノンロッキングバレルプラグ 12VDC 0.5A コンチネンタルヨーロッパ（EU）プラグ付き100～240VAC 0～40°C |
| PWR-12050-WPUSJP-S2 | ノンロッキングバレルプラグ 12VDC 0.5A US / JPプラグ付き100～240VAC 0～40°C |

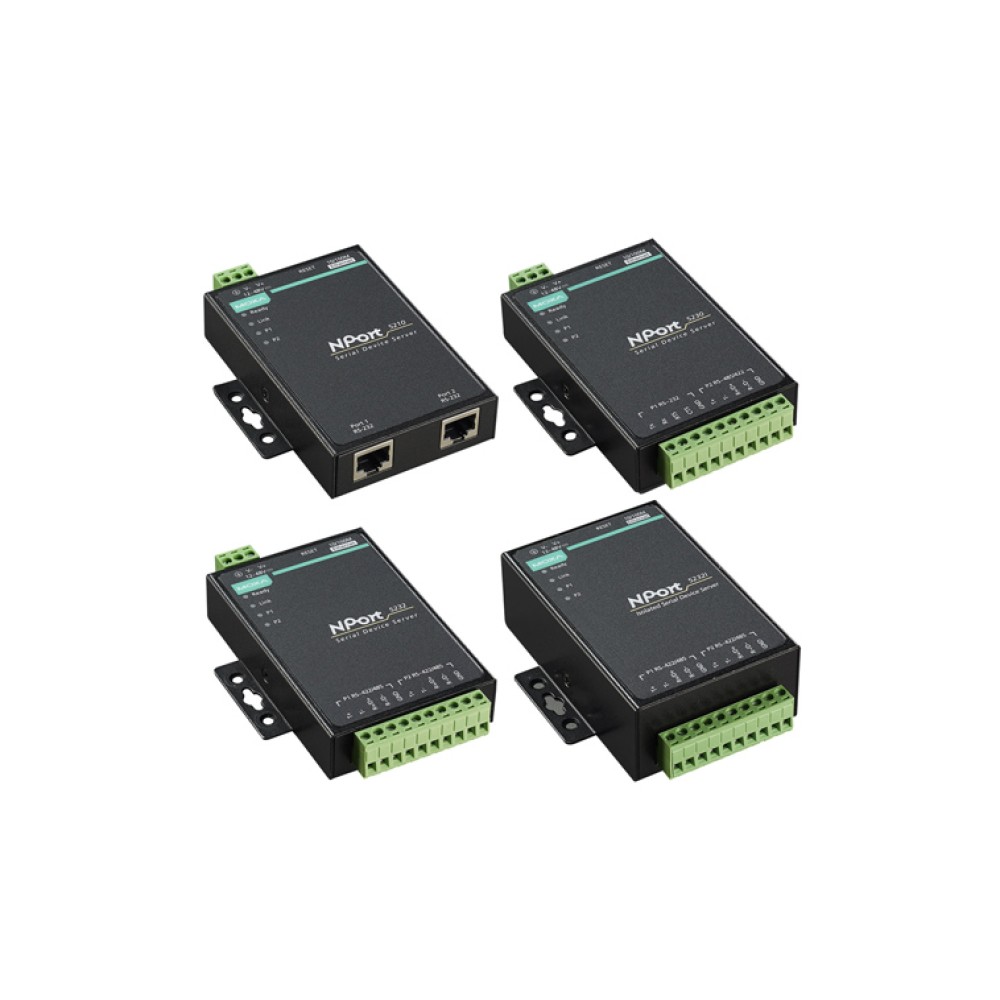

NPort 5200シリーズ 製品一覧
| NPort 5210 | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5232I | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5232I-T | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5210-P | 2ポートRS-232Cプログラマブル通信ゲートウェイ |
| NPort 5210-P-ST | 2ポートRS-232C/422/485プログラマブル通信ゲートウェイ |
| NPort 5210-T | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5230 | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5230-P | 2ポートRS-232C/422/485プログラマブル通信ゲートウェイ |
| NPort 5230-P-ST | 2ポートRS-232C/422/485プログラマブル通信ゲートウェイ |
| NPort 5230-T | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5232 | 2ポートRS-232C/422/485シリアルデバイスサーバー |
| NPort 5232-T | 2ポートRS-232C/422/485シリアルデバイスサーバー |
