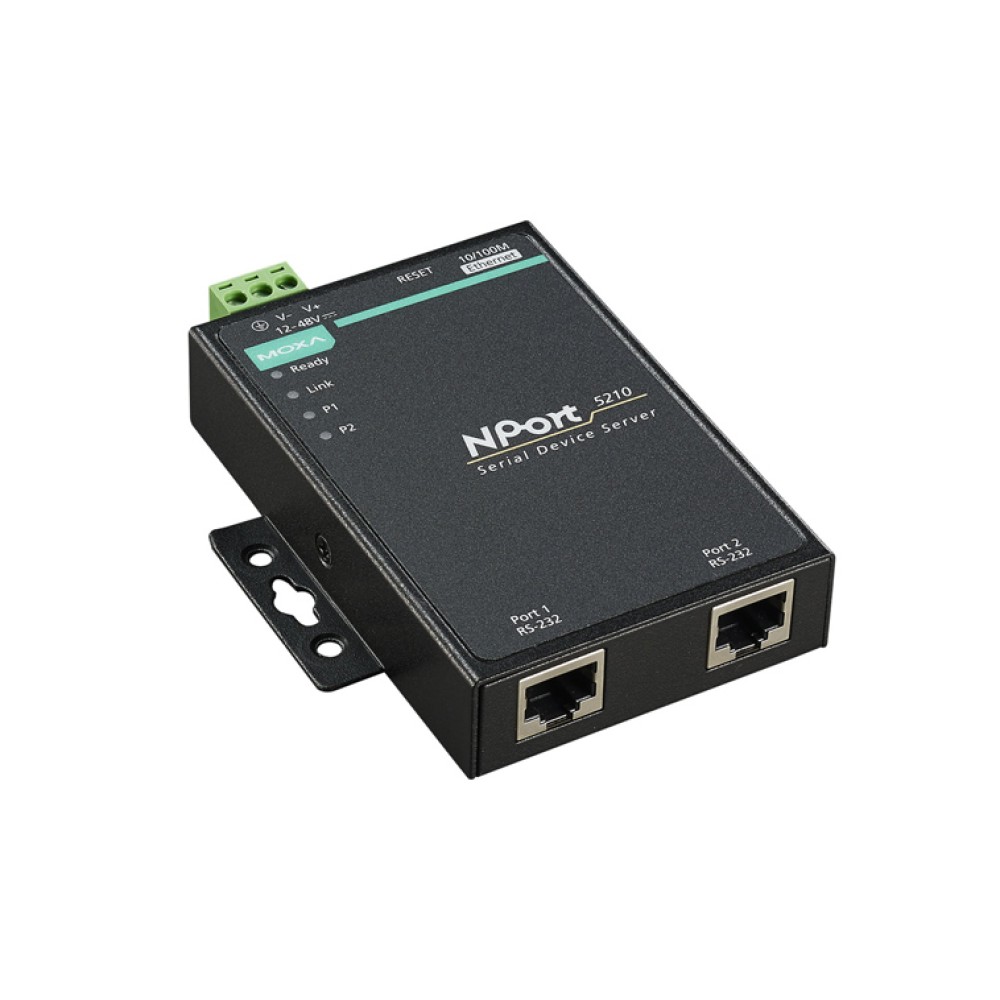

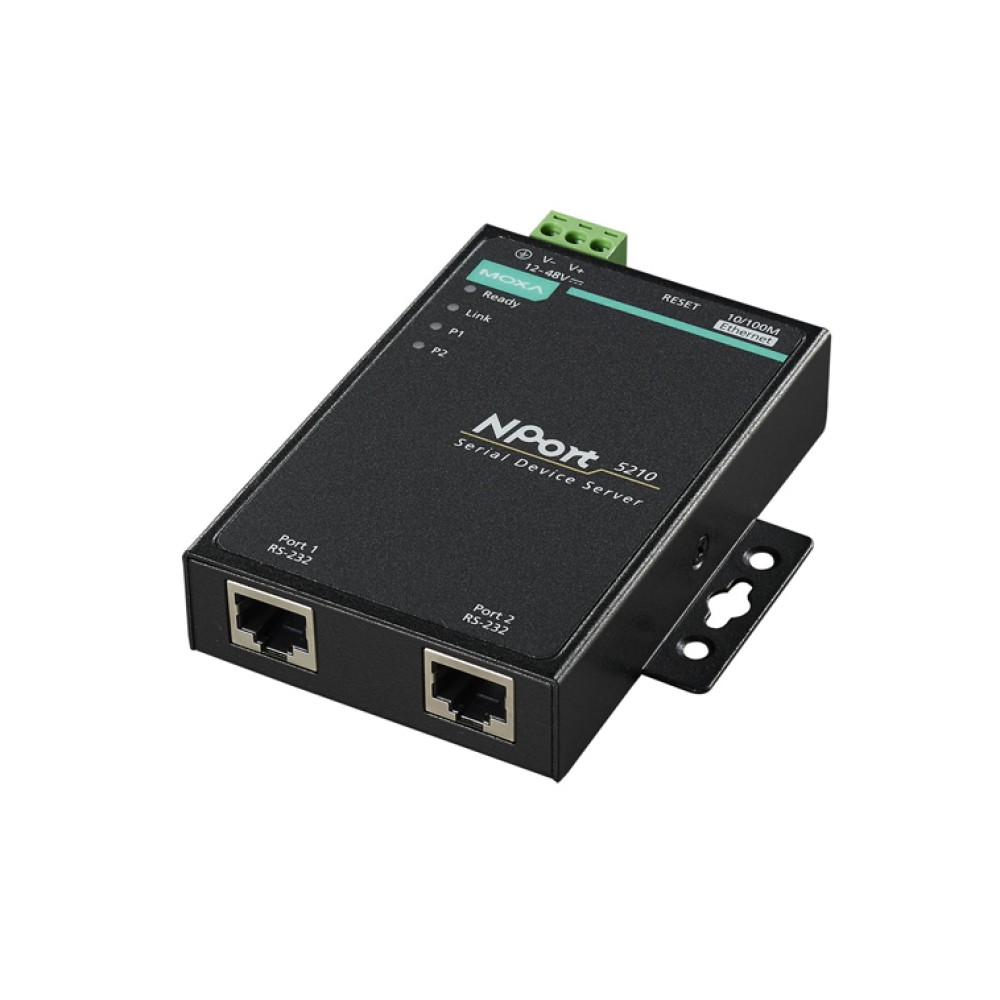

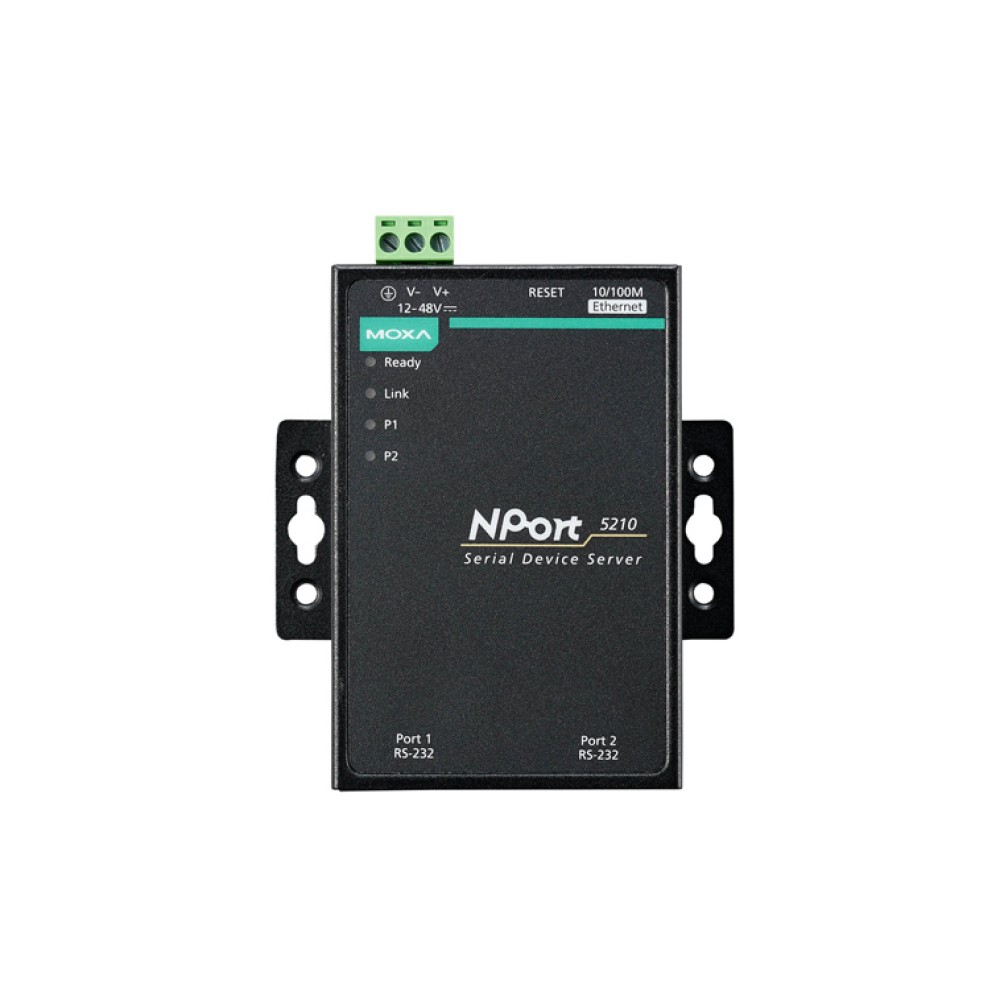

NPort 5210-P
2ポートRS-232Cプログラマブル通信ゲートウェイ
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- NPort5200-Pプログラマブルゲートウェイは、工業オートメーション用アプリケーションに最適です。
- ハイスピードRS-232C/422/485とイーサネットワークインターフェースは、シリアル・デバイスネットワーキングに最適です。
- IAコミュニケーション・プロトコル変換のためのカストマイザブルプログラミングが可能。
- リモートからのコントロールとマネージメントが可能。
- 信頼性のあるシステムカーネルは、確実性とロングランニングを必要とするSCADAタイプアプリケーションに最適です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort5200-Pシリーズは、RS-232C/422/485といったシリアル・インターフェース機器をネットワークに接続できるプロフェッショナルなプログラマブル・コミュニケーショオン・ゲートウェイです。プログラムができることを特徴とするこの製品は、リアルタイムIPコントロールやプロトコル変換等の付加価値をつけたアプリケーションに最適な開発プラットフォームを作り上げます。NPort5200-Pシリーズは、融通性、信頼性、コスト効果の高い、カストマイザブル・ソリューションをもつためシステムインテグレータは、システム構築の際に非常にフレキシブルな設計を可能としました。
NPort5200-Pシリーズは、2モデルがあります。NPort5210-Pは、1イーサネットポートと2RS-232Cポートによるフルモデムコントロール信号(TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND)をサポートします。NPort5230-Pは、1イーサネットポート、1RS-232Cポート(TxD,RxD,RTS,CTS,GND)、RS-422/485ポートをサポートします。両モデルともRJ-45(8ピン)コネクタを使用しています。
- IAコミュニケーション・プロトコル変換のためのカストマイザブルプログラミングが可能
- 信頼性のあるシステムカーネルは、確実性とロングランニングを必要とするSCADAタイプアプリケーションに最適です
目標とするマーケット
- 工業用オートメーション
- ファクトリーオートメーション
- ビルディングオートメーション
- 輸送オートメーション
- セキュリティ
- SCADAシステム
- 研究機関
- メディカルオートメーション
- 軍需目的
ハードウェア | |
シリアルライン・プロテクション | 各信号に対して15KV ESD |
---|---|
ブザー | サポート |
リアルタイムクロック | サポート |
LAN | |
イーサネット | 10/100Mbps, RJ45 |
シリアル | |
シリアルインターフェース | 2 RS-232 ports, RJ45(8-pin), RS-232信号:TxD, RxD, RTS, CTS,DTR, DSR, DCD, GND |
インターフェース | 2 RS-232 ports, RJ45(8-pin), RS-232信号:TxD, RxD, RTS, CTS,DTR, DSR, DCD, GND |
電源ラインプロテクション | 4KV Burst(EFT), EN61000-4-4 2KVサージ, EN61000-4-5 |
シリアル通信パラメータ | |
パリティ | None, Even, Odd, Space, Mark |
データビット | 5, 6, 7, 8 |
ストップバイト | 1, 1.5, 2 |
フロー制御 | RTS/CTS(RS-232Cポート), XON/XOFF |
スピ-ド | 50bps ~ 230.4Kbps |
メカニカル仕様 | |
重さ | 0.135kg(0.30lb) |
サイズ | 100.4×67×22mm |
材質 | アルミニウム・メタルシート (1mm) |
電源仕様 | |
入力電圧 | 12 ~ 30VDC |
消費電力 | 305mA @12VDC (最大) |
環境 | |
動作温度 | 0 ~ 55℃ (32 ~ 131°F), 5 ~ 95% RH |
保存温度 | -20 ~ 85℃ (-4 ~ 185°F), 5 ~ 95% RH |
適合規格 | |
EMC | FCC Class A, CE Class A |
安全 | UL, CUL, TÜV |
保証 | |
保証 | 5年のメーカーの保証 |
詳細 | Moxa社 製品保証方針 |
ソフトウェア | |
ユーティリティ | PCG SDK manager 対応OS :Windows 95/98/ME/NT/2000/XP/2003 |
インターネットプロトコル | ICMP, IP, TCP, UDP, DHCP, BootP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP |
![](/storage/270.jpg)
フロントエンド・データプロセッシング
NPort 5200-Pは、プログラムが可能なので、データ処理サブルーチンは、システムのパフォーマンス向上とプログラミングを容易にするためにホストからNPort5200に対して簡単に移植できます。NPort 5200-Pは、以下のようなフロント-エンド処理タスクに使用できす。
例えば、
- シリアルデバイスアドレッシング
- データトリミング
- データタグ付け
- データ暗号化
- 文字変換
![](/storage/271.jpg)
プロトコル変換通信
NPort 5200-Pは、RS-232C/422/485デバイスを簡単にネットワークに接続することが可能なだけでなく、プロトコル変換機能を提供します。この機能は、レガシのシリアルデバイスをより速く、より簡単にネットワークレベルにアップグレードし、そして現在のデバイスネットワークを最新とされるネットワーク通信にもっていくことができますます。
例えば、
- PLC通信(Modbus, DF1 など)
- プロトコル変換(電力、軍事 など)
![](/storage/272.jpg)
プログラム可能なI/O コントローラ
フロント-エンドコントロールとリアルタイム処理は、IA(産業オートメーション)の分野では最もよく使用されるアプリケーションモデルです。186 CPUとMoxa OSによって、NPort 5200-Pは、このタイプの多くのアプリケーションに適しており、高価で、信頼性の低いフロント-エンドPCに代わってリアルタイムモニタリングやレポートアプリケーションを実行します。
![](/storage/273.jpg)
マルチキャスティング/マルチディストネーション通信
このタイプのアプリケーションは、シリアルデバイスから複数のネットワークホストに対し同時にデータを送信をします。1台以上の複数のホストが同時に Ethernet LANまたはインターネット経由で1つのNPort 5200-Pにアクセスまたはコントロールできるので、これはデータバックアップや冗長システムを実行するのを簡単にします。通常のデバイスサーバではできないことでもNPort 5200-Pを使用しシステムの信頼性を向上させます。
![](/storage/274.jpg)
データバッファリング
この機能は、データを連続的に送信していないが、高い信頼性を必要とするシステムのために設計されました。例えば、セキュリティシステムの断続的な送信データや、資源を保存するランダムの接続方法を使用します。このタイプのシステムは、一般的にイーサネット接続の確立や復帰に多くの時間がかかり、 NPort 5200-Pのデータバッファリング機能は、通信の確立、接続の信頼性の確認や最高のネットワークパフォーマンス中にデータを安全に保ちます。
![](/storage/276.jpg)
Peer to Peer通信
シリアルからイーサネットのデバイス間通信のアップグレードのために高価なPCを追加しますか、それともNPort 5200-Pを使用しますか?NPortのプログラム可能の機能を利用してください。レガシからシリアル→Ethernet通信に変えることでシステムコストを減らし、システムの信頼性を高めます。
![](/storage/277.jpg)
NPort 5200-Pのアプリケーション開発方法
![](/storage/286.jpg)
寸法
![サイズ](/storage/287.jpg)
NPort 5210-P | 2ポートRS-232Cプログラマブル通信ゲートウェイ |
---|
オプションアクセサリ
DK-35A | DIN-Rail Mounting Kit (35 mm) |
---|---|
CLB-RJ45M9-150 | RJ45(8ピン) / DB9(M)ケーブル 150 cm |
CLB-RJ45F9-150 | RJ45(8ピン) / DB9(F)ケーブル 150 cm |
CLB-RJ45M25-150 | RJ45(8ピン) / DB25(M)ケーブル 150 cm |
CLB-RJ45F25-150 | RJ45(8ピン) / DB25(F)ケーブル 150 cm |
NPort 5210-P | NPort 5210-P 2Port (RS-232 ports) シリアルデバイスサーバ |
NPort 5230-P | NPort 5230-P 2Port (RS-232 port, RS-422/485 port) シリアルデバイスサーバ |

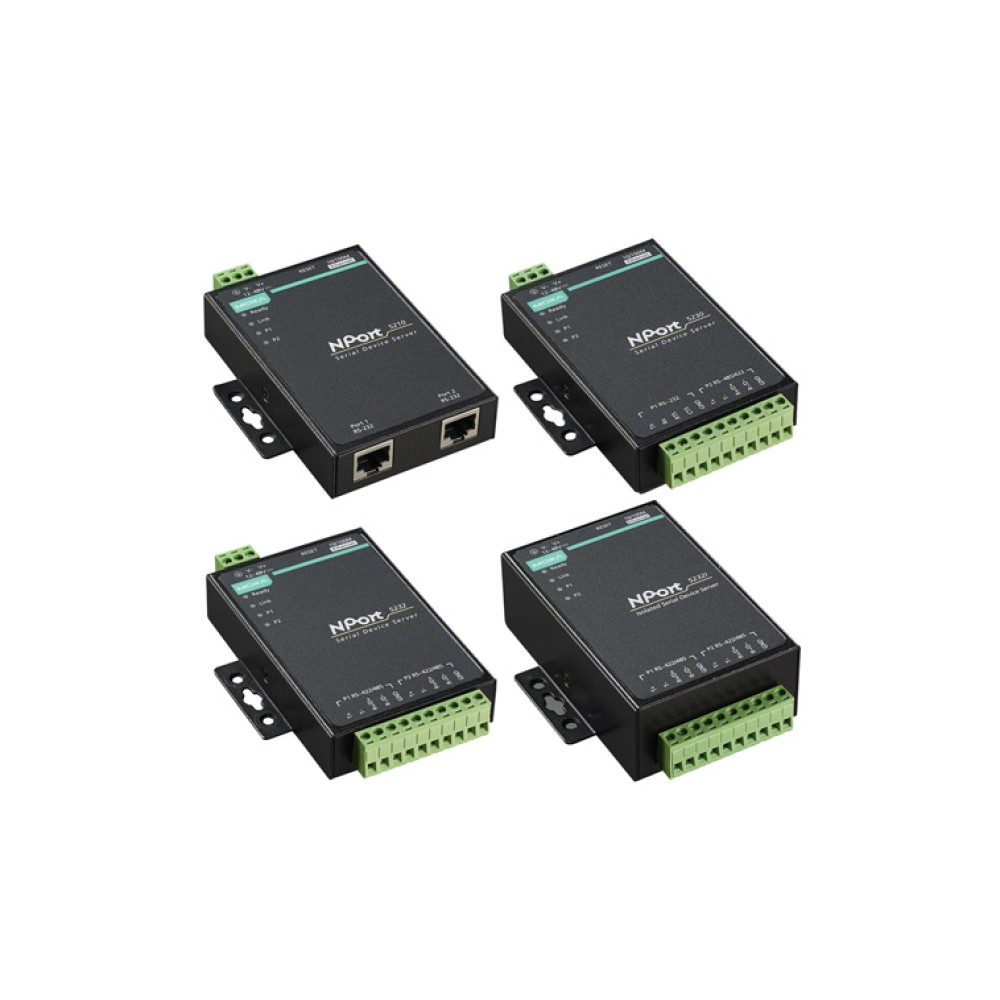

NPort 5200シリーズ 製品一覧
