NPort 5650-8-DT-T
8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ
主な製品特長
- 8ポート RS-232C/RS-422/RS-485 オペレーションサポート
- コンパクト・デスクトップサイズ
- オート検出10/100Mbpsイーサネット
- 15KV ESDサージ保護(全信号)
- LCDパネルにより容易にIPアドレスの設定可能
- Webコンソール、Telnetコンソール、およびWindowsユーティリティから設定可能
- TCPサーバ、TCPクライアント、UDP、リアルCOMオペレーションモード
- ネットワーク管理のためのSNMP MIB-IIサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort®5600-8-DTデバイスサーバは、基本的な設定だけで簡単かつ透過的に、8台の既存のシリアルデバイスをイーサネットに接続することができます。ネットワーク上にシリアルデバイスと管理ホストを分配して、両方の管理を集結化することができます。NPort®5600-8-DTデバイスサーバは、19インチモデルに比べて小型のフォームファクタですので、追加のシリアルポートを必要とするがマウンティングレールが利用できないアプリケーションに最適です。NPort®5600-8-DTシリーズは、POS、ファクトリオートメーション、変電所の電源配電EMSシステムのような、さらなるシリアルポートを必要とするアプリケーションには最適です。
RS-485アプリケーションに便利な設計
NPort®5600-8-DTデバイスサーバは、1kΩと150kΩのプルアップ/プルダウン抵抗、120Ωのターミネータをサポートし、選択ができます。クリティカルな環境において、シリアル信号の反射を防ぐためにターミネーション抵抗を必要とします。ターミネーションを必要とするとき、適切な電気信号を保証するためにプルアップ/プルダウン抵抗の設定も必要となります。すべての環境においてこれらの抵抗を必要とするとは限りませんので、NPort®5600-8-DTデバイスサーバは、DIPスイッチを設けてシリアルポート毎にマニュアルでターミネーション、プルアップ/プルダウン抵抗を設定することができます。
便利な電源入力
NPort®5600-8-DTデバイスサーバは、ターミナルブロックと電源ジャックをサポートしています。従って、電源装置とターミナルブロックあるいは電源アダプタの電源ジャックと直接接続ができますので、容易かつ柔軟性があります。
便利なカスケードスタイル・ワイヤリングができる2つのイーサネットポート
NPort®5600-8-DTデバイスサーバは、イーサネットスイッチポートとして使うことができる2つのイーサネットポートを備えています。1つのポートをネットワークまたはサーバに接続し、もう1つのポートを他のイーサネットデバイスに接続することができます。このデュアルイーサネットポートは、各デバイスを別のイーサネットスイッチに接続する必要がないため、配線コストを削減できます。
スピーカーや電子メールによる自動警告機能
ビルトインスピーカーは、イーサネットリンクあるいは電源入力に障害があるとアドミニストレータに警報を発します。Webコンソールは、どのイーサネットまたは電源入力に障害が発生したかを表示します。電子メール警報は、障害が発生したときに発信します。これらの機能は、メンテナンスエンジニアが緊急事態に迅速に対処することができる、価値あるツールです。
LAN | |
ポート数 | 2 (1 IP) |
---|---|
スピード | 10/100Mbps, オートMDI/MDIX |
コネクタ | 8ピン RJ45 |
磁気アイソレーション保護 | 内蔵 1.5KV |
シリアルインターフェイス | |
ポート数 | 8 |
シリアル規格 | NPort 5610-8-DT:RS-232C NPort 5650-8-DT:RS-232C/422/485 |
コネクタ | NPort 5610-8-DT/5650-8-DT/5650I-8-DT:DB9 オス NPort 5610-8-DT-J/5650-8-DT-J:RJ45 (8ピン) |
シリアルライン保護 | 15KV ESD (全信号ラインサポート) 光絶縁 : 2KV (NPort 5650I-8-DT のみ) |
RS-485データ方向制御 | ADDC® (自動データ方向制御) |
RS-485用プルハイ/ロー抵抗 | 1 kΩ, 150 kΩ |
RS-485用ターミネータ | 120 Ω |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | なし、偶数、奇数、スペース、マーク |
フローコントロール | RTS/CTS および DSR/DTR (RS-232Cのみ), XON/XOFF |
速度 | 50 bps ~ 921.6 Kbps |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
ソフトウェア機能 | |
プロトコル | ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217 |
設定オプション | Webコンソール, Telnetコンソール, シリアルコンソール, Windowsユーティリティ |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8 x86/x64, 2012 x64, Embedded CE 5.0/6.0, XP Embedded |
Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i |
Linux Real TTYドライバ | Linux kernel 2.4.x, 2.6.x, 3.x |
プッシュボタン付ミニスクリーン (標準温度モデル用) | |
LCDパネル | ケース上にLCD(Liquid Crystal Display)あり |
ボタン | 4個 |
メカニカル | |
ケース | メタル, IP30保護 |
重さ | NPort 5610-8-DT:1760 g NPort 5610-8-DT-J:1710 g NPort 5650-8-DT:1770 g NPort 5650-8-DT-J:1710 g NPort 5650I-8-DT:1850 g |
サイズ | 取付部なし:197 × 44 × 125 mm 取付部含む:229 × 125 × 46 mm 底パネルのDINレールキット込:197 × 125 × 53 mm |
環境 | |
動作温度 | 0 ~ 55℃ |
保管温度 | -20 ~ 70℃ |
動作湿度 | 5 ~ 95% RH (結露なきこと) |
電源 | |
入力電圧 | 12 ~ 48VDC |
消費電力 | NPort 5610-8-DT:611 mA @ 12 V, 300 mA @ 24 V, 140 mA @ 48 V NPort 5610-8-DT-J:611 mA @ 12 V, 300 mA @ 24 V, 140 mA @ 48 V NPort 5650-8-DT:615 mA @ 12 V, 300 mA @ 24 V, 156 mA @ 48 V NPort 5650I-8-DT:1066 mA @ 12 V, 510 mA @ 24 V, 200 mA @ 48 V NPort 5650-8-DT-J:615 mA @ 12 V, 300 mA @ 24 V, 156 mA @ 48 V |
規格と認証 | |
安全 | UL 60950-1, EN 60950-1 |
EMC | CE, FCC |
EMI | EN 55022 Class A, FCC Part 15 Subpart B Class A |
EMS | EN 55024 |
信頼性 | |
アラートツール | ビルトインブザー、RTC (リアルタイムクロック) |
自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
平均故障間隔 (MTBF) | |
時間 | 163,356 時間 |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |

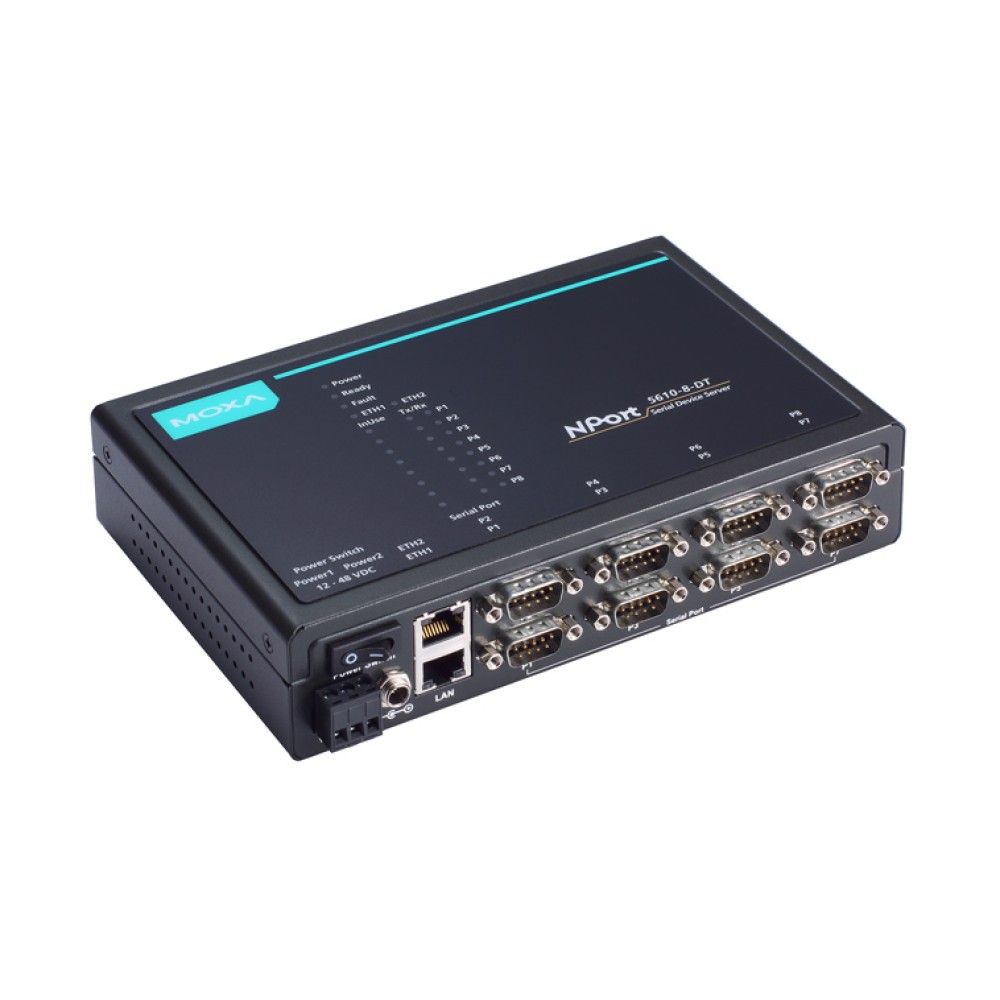

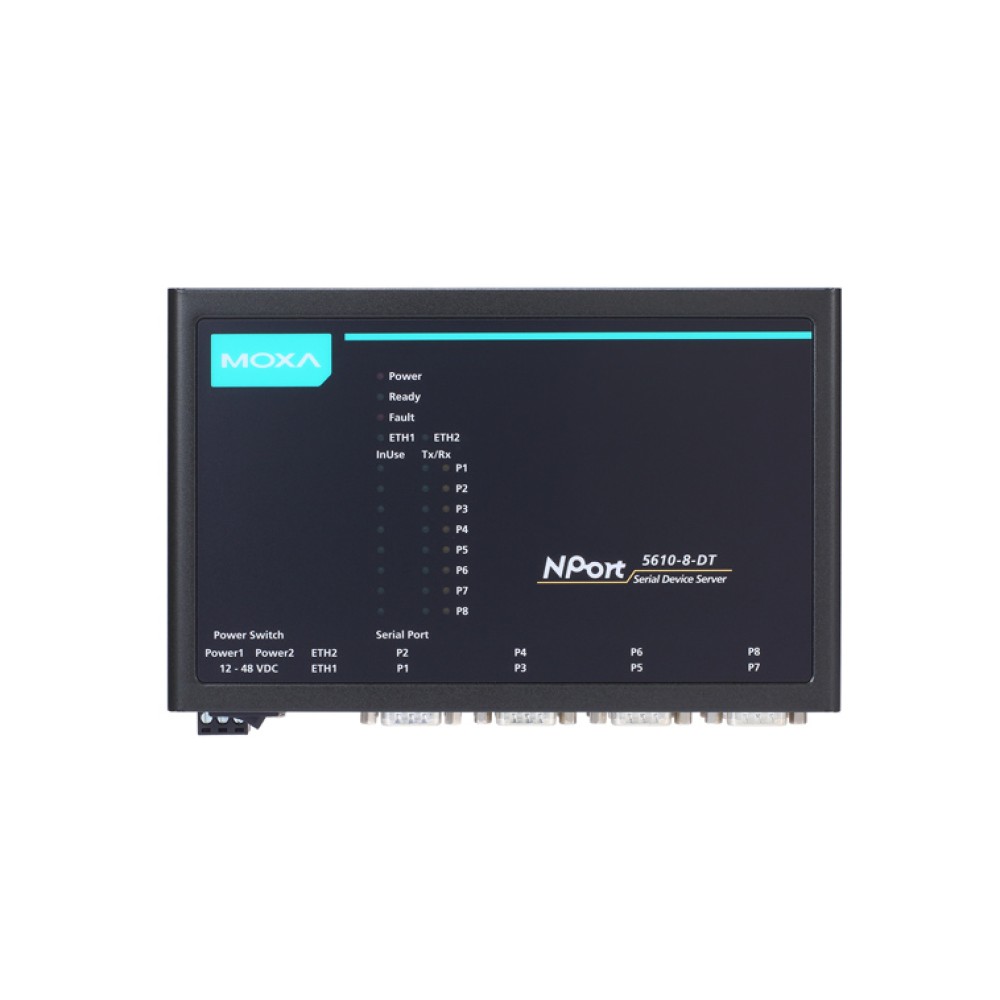

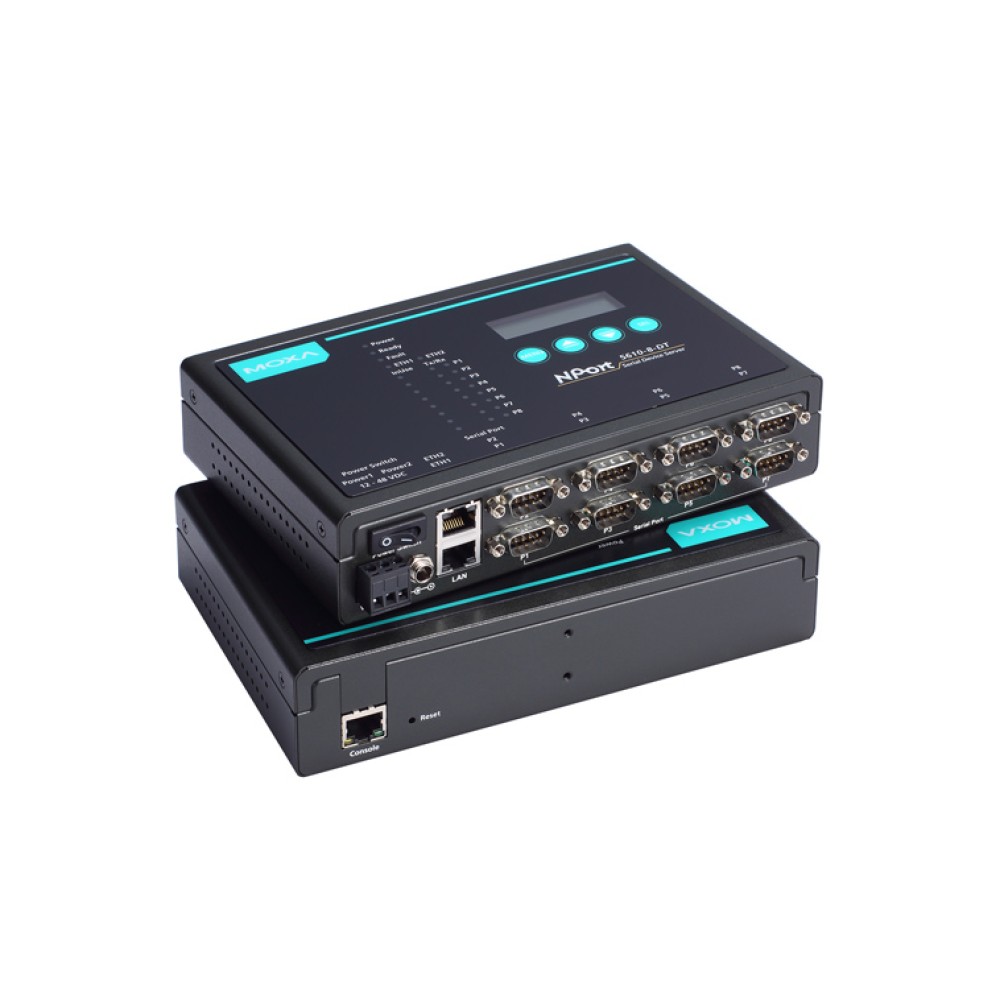

外観
![外観図](/storage/NPort_5600-8-DT_img_01.jpg)
サイズ (単位=mm)
![サイズ](/storage/NPort_5600-8-DT_img_02.gif)
ピンアサインメント
![詳細説明](/storage/NPort_5600-8-DT_img_03.gif)
NPort 5650-8-DT-T | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ |
---|
オプションアクセサリ
接続ケーブル | |
CBL-RJ45F25-150 | 8ピン RJ45-DB25ケーブル(F) 150cm |
---|---|
CBL-RJ45M25-150 | 8ピン RJ45-DB25ケーブル(M) 150cm |
CBL-RJ45F9-150 | 8ピン RJ45-DB9ケーブル(F) 150cm |
CBL-RJ45M9-150 | 8ピン RJ45-DB9ケーブル(M) 150cm |
マウントキット | |
DK-35A | DINレールマウントキット(35mm) |
NPort 5600-DTシリーズ 製品一覧
NPort 5610-8-DT | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ |
NPort 5610-8-DT-T | 8ポート RS-232C シリアルデバイスサーバ デスクトップ |
NPort 5650-8-DT-T | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ |
NPort 5650I-8-DT-T | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ 2kV絶縁保護 |
NPort 5610-8-DT-J | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
NPort 5650-8-DT | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
NPort 5650-8-DT-J | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
NPort 5650I-8-DT | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
