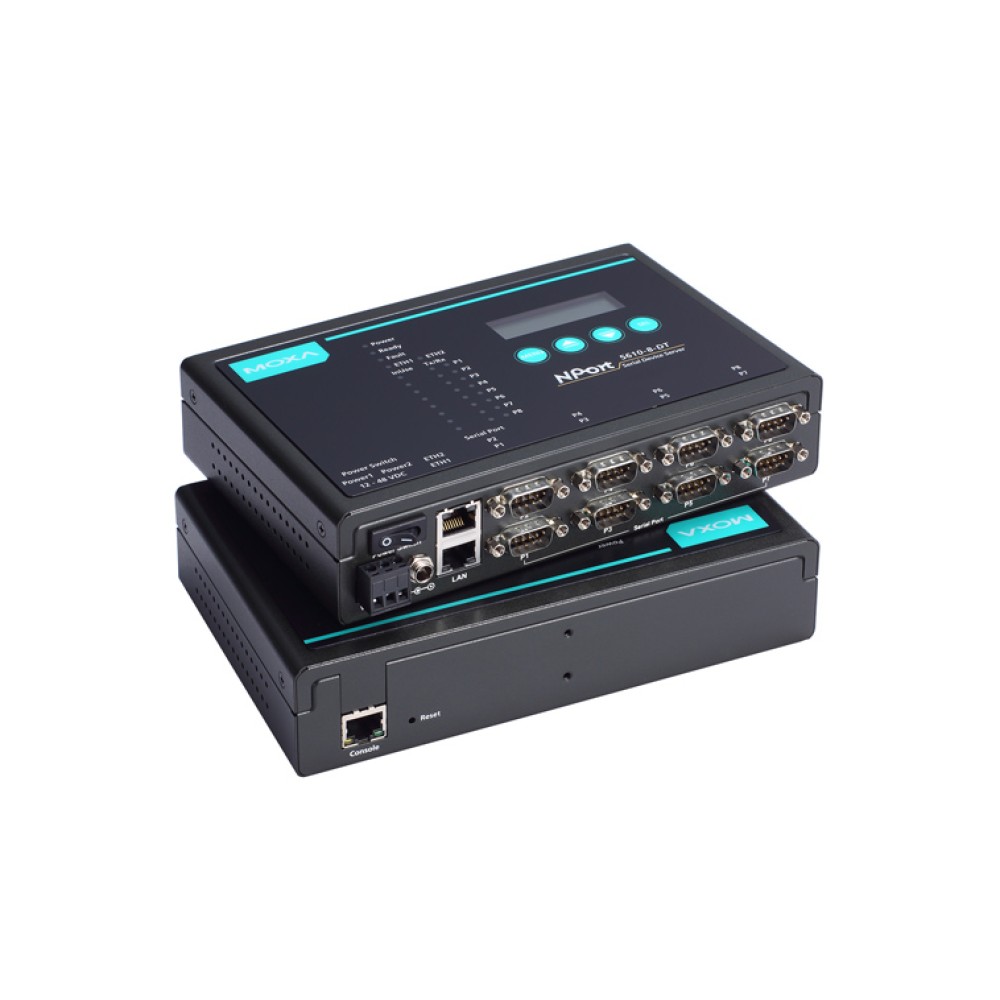

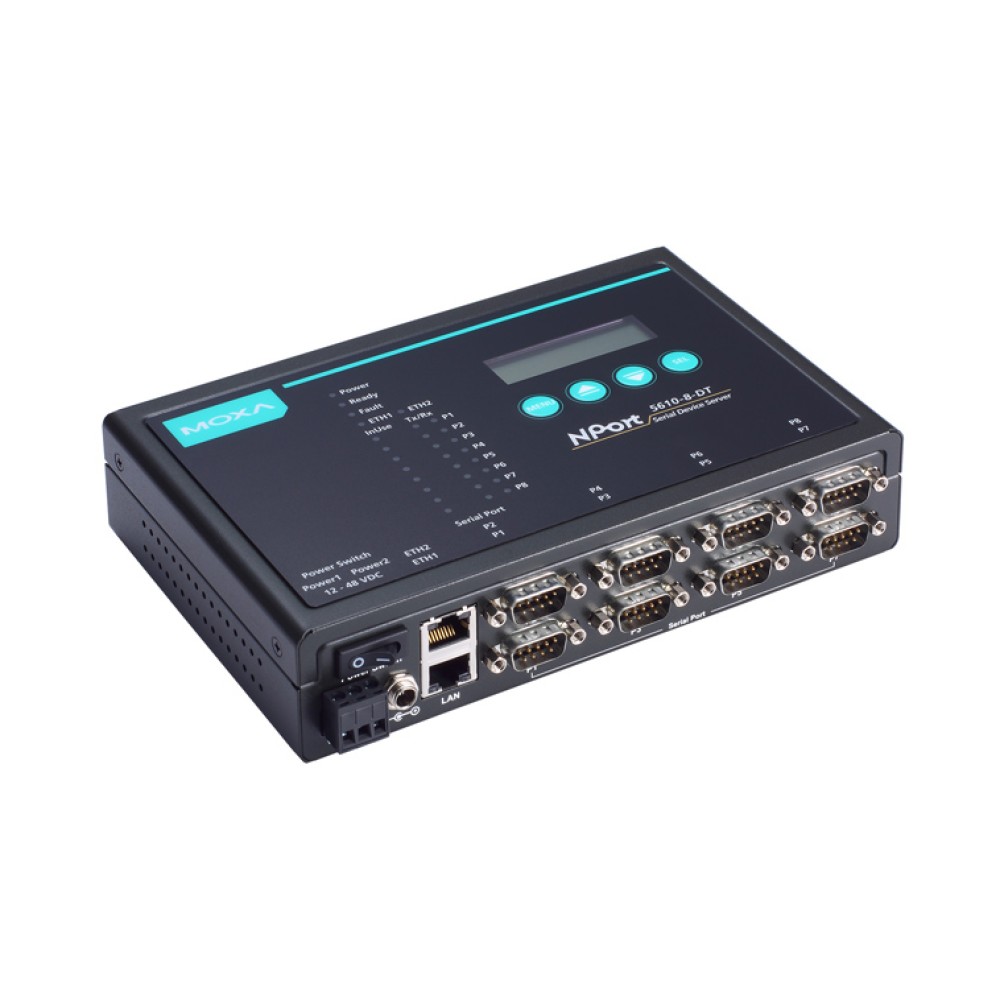

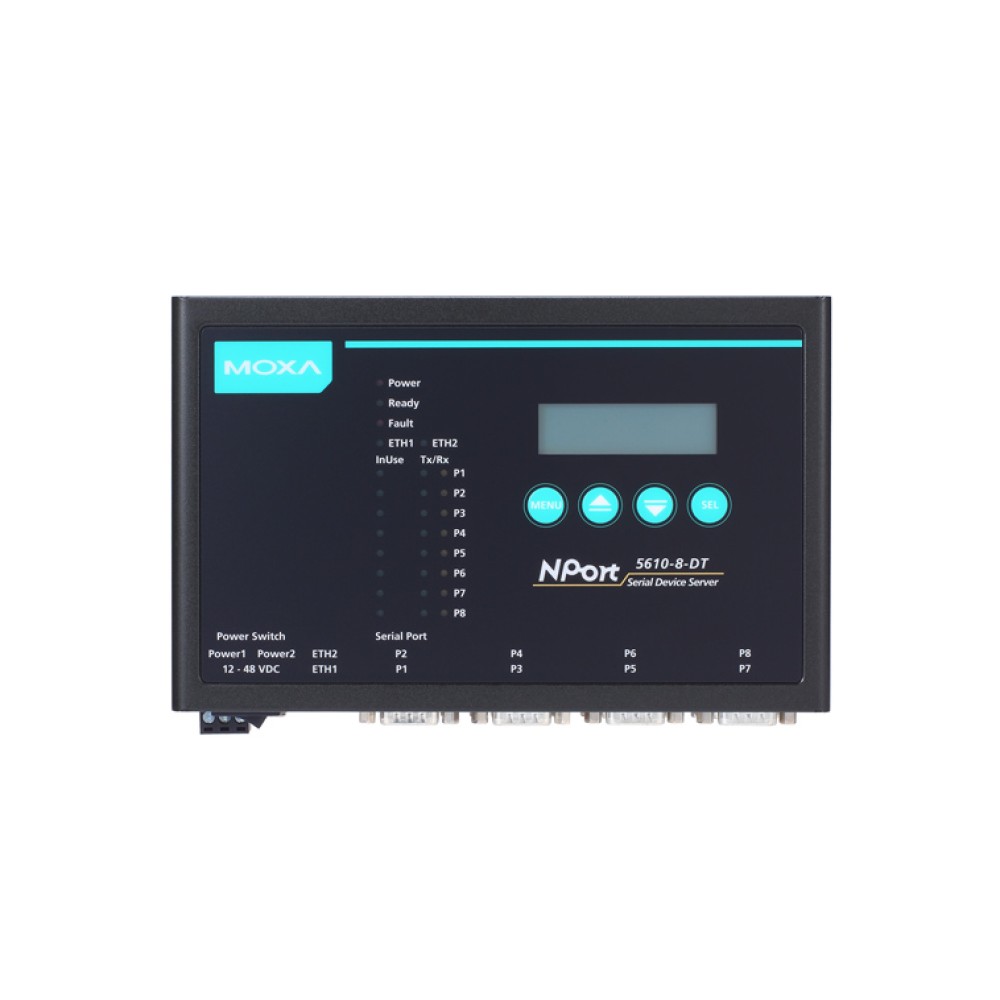

NPort 5650I-8-DT
8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 8または16 RS-232C/422/485シリアルポート
- 標準の19インチラックマウント
- 10/100Mbpsイーサネットの自動検出
- 選択可能な構成方法 : Telnet/Web/Windowsユーティリティ
- TCPサーバ, TCPクライアント, UDP, RealCOMを含む用途が広いソケットオペレーションモード
- ネットワーク管理用のSNMP MIB-IIのサポート
- LCDパネルによる簡単なIPアドレス構成 (ワイド温度モデルを除く)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort®5600ラックマウントシリーズは、イーサネット接続用に便利でユーザから見えない方法を提供して、現在のハードウェアへの投資を保護するだけでなく、将来のネットワーク拡張も確実に行えるようにしています。いくつかの簡単な構成タスクを実行するだけで、既存のシリアルデバイスをネットワーク接続できるようになります。それだけでなく、シリアルインターフェースとイーサネットインターフェース間でデータをユーザに意識させることなく双方向転送しています。従って、NPort®5600を使うことによって、シリアルデバイスの集中管理と管理ホストの分散を同時に行うことが可能です。
最大16のRS-232Cシリアルデバイスをイーサネット接続
NPort®5600は、基本的な設定だけで、最大16台のシリアルデバイスをイーサネットに接続することができます。
19インチのラックマウントデバイスサーバ
NPort®5600デバイスサーバは、プロ仕様のキャビネット設計が施され、フロントパネルの全てのポートにはTx/Rx LEDが、リアパネルには8/16のRS-232C RJ45コネクタが付いています。これにより、NPort®5600デバイスサーバは、操作、保守、管理が単純化されるため、標準の19インチラックマウントに向いています。
RealCOM/TTYポート
NPort®5600に付属する Real COM/Real TTYドライバをインストールした後、NPort®5600のシリアルポートは、Windowsオペレーティングシステムの場合はRealCOMポートとして、Linux環境の場合はRealCOMポートとして認識されます。NPort®は、RTS、CTS、DTR、DSR、DCDコントロール信号と同様に基本のデータ送受信機能も提供しています。
役に立つLEDインジケータ
コネクタ上のシステムLED、シリアルTx/Rx LED、イーサネットLEDにより、フィールドエンジニアはフィールドの問題を分析し、監視タスクを容易にするための簡単な方法を提供することができます。LEDはシステムとネットワークの現在のステータスを示すだけでなく、フィールドエンジニアが接続されているシリアルデバイスの状態を簡単に監視できるようにしています。
| LAN | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 磁気アイソレーション保護 | 内蔵 1.5KV |
| 光ファイバインターフェイス | |
 Note:シングルモードファイバトランシーバに接続する際、過剰な光パワーによるダメージを防止するためにアッテネータを使用することを推奨します。 Note:特定のファイバトランシーバの"標準距離"：リンクバジェット(dB)＞分散ペナルティ＋トータルリンク損失(dB) | |
| シリアルインターフェイス | |
| ポート数 | 8 または 16 |
| シリアル規格 | RS-232C/422/485 |
| コネクタ | RJ45 (8ピン) |
| RS-485データ方向制御 | ADDC® (自動データ方向制御) |
| RS-485用プルハイ/ロー抵抗 | 1 kΩ, 150 kΩ (NPort 5650-8/16) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フローコントロール | RTS/CTS および DSR/DTR (RS-232Cのみ), XON/XOFF |
| 速度 | 50 bps ～ 921.6 Kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ソフトウェア機能 | |
| プロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, ARP, PPP, SLIP, RTelnet, RFC2217 |
| 設定オプション | Webコンソール、Telnetコンソール、Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| プッシュボタン付ミニスクリーン (標準温度モデル用) | |
| LCDパネル | ケース上にLCD(Liquid Crystal Display)あり |
| ボタン | 4個 |
| メカニカル | |
| ケース | メタル |
| 重さ | NPort 5650-8-S-SC, 5650-8-M-SC : 3,380g NPort 5650-8 : 3,360g NPort 5650-16 : 3,460g NPort 5650-16-S-SC, 5650-16-M-SC : 3440g |
| サイズ | 取付部なし：440 ×45 × 198 mm 取付部含む：480 ×45 × 198 mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 保管温度 | -20 ～ 70℃ |
| 動作湿度 | 5 ～ 95％ RH (結露なきこと) |
| 電源 | |
| 入力電圧 | 100 ～ 240VAC, 47 ～ 63Hz |
| 消費電力 | NPort 5650-8/16 : 158mA ＠ 100VAC, 47 ～ 63Hz NPort 5650-8/16-S-SC : 164mA ＠ 100VAC, 47 ～ 63Hz NPort 5650-8/16-M-SC : 174mA ＠ 100VAC, 47 ～ 63Hz |
| 規格と認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
| 医療 | EN60601-1-2 Class B, EN55011 |
| 信頼性 | |
| 自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
| 平均故障間隔 (MTBF) | |
| 時間 | NPort 5650-8: 117,584 時間 NPort 5650-16 : 104,767 時間 NPort 5650-8-S-SC : 116,914 時間 NPort 5650-8-M-SC : 116,914 時間 NPort 5650-16-S-SC : 87,528 時間 NPort 5650-16-M-SC : 87,528 時間 |
| 規格 | MIL-HDBK-217F |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位＝mm(inch))
ピンアサインメント
| NPort 5650-8 | 8ポート RS-232C/422/485 シリアルデバイスサーバ, ラックマウント, RJ45コネクタ, 100～240 VAC 電源入力 |
|---|---|
| NPort 5650-16 | 16ポート RS-232C/422/485 シリアルデバイスサーバ, ラックマウント, RJ45コネクタ, 100～240VAC 電源入力 |
| NPort 5650-8-M-SC | 8ポート RS-232C/422/485 シリアルデバイスサーバ, ラックマウント, 10/100BaseF(X), マルチモード (SCコネクタ) |
| NPort 5650-16-M-SC | 16ポート RS-232C/422/485 シリアルデバイスサーバ, ラックマウント, 10/100BaseF(X), マルチモード (SCコネクタ) |
| NPort 5650-8-S-SC | 8ポート RS-232C/422/485 シリアルデバイスサーバ, ラックマウント, 10/100BaseF(X), シングルモード (SCコネクタ) |
| NPort 5650-16-S-SC | 16ポート RS-232C/422/485 シリアルデバイスサーバ, ラックマウント, 10/100BaseF(X), シングルモード (SCコネクタ) |
オプショナルアクセサリ
| CBL-RJ45M9-150 | RJ45 8ピン/DB9ピン(オス)シリアルストレートケーブル, 150cm |
|---|---|
| CBL-RJ45F9-150 | RJ45 8ピン/DB9ピン(メス)シリアルクロスケーブル, 150cm |
| CBL-RJ45M25-150 | RJ45 8ピン/DB25ピン(オス)シリアルストレートケーブル, 150cm |
| CBL-RJ45F25-150 | RJ45 8ピン/DB25ピン(メス)シリアルクロスケーブル, 150cm |
NPort 5600-DTシリーズ 製品一覧
| NPort 5610-8-DT | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ |
| NPort 5610-8-DT-T | 8ポート RS-232C シリアルデバイスサーバ デスクトップ |
| NPort 5650-8-DT-T | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ |
| NPort 5650I-8-DT-T | 8ポート RS-232C/422/485 シリアルデバイスサーバ デスクトップ 2kV絶縁保護 |
| NPort 5610-8-DT-J | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
| NPort 5650-8-DT | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
| NPort 5650-8-DT-J | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
| NPort 5650I-8-DT | 8ポート RS-232C/422/485 シリアルデバイスサーバー デスクトップ |
