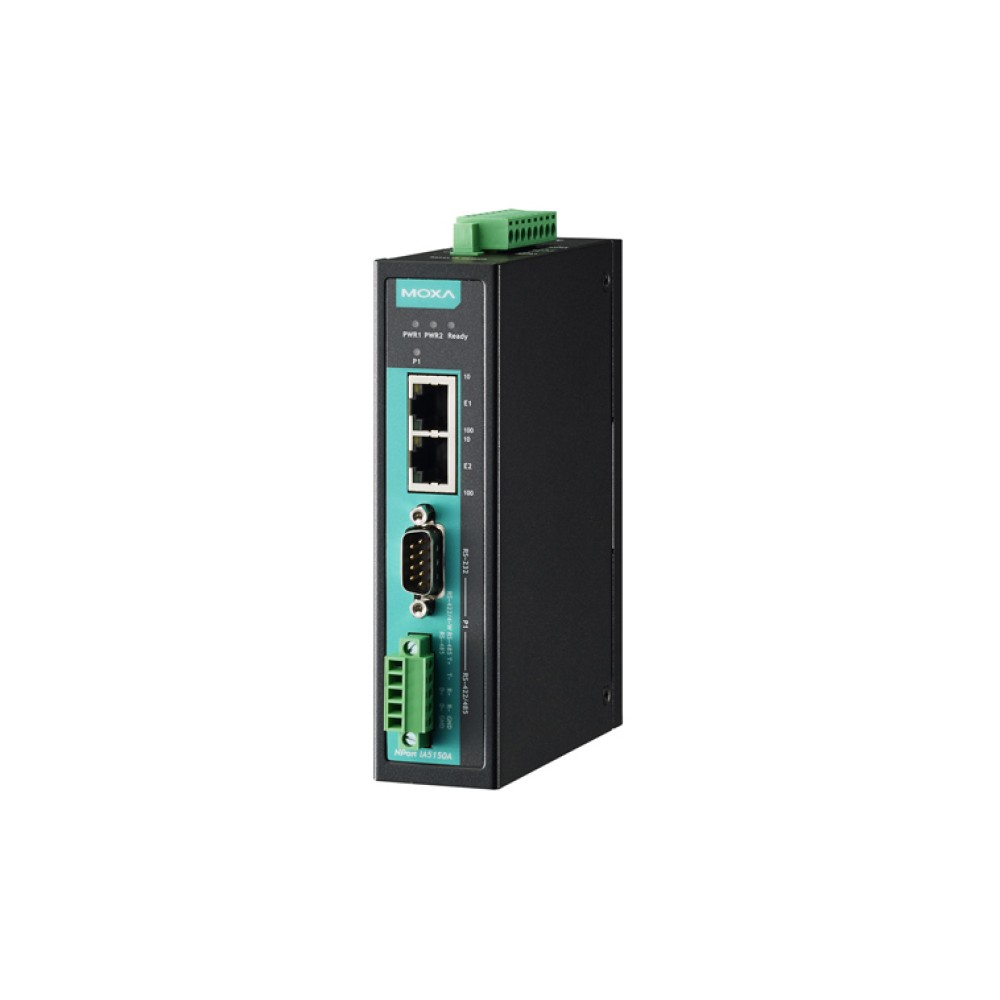

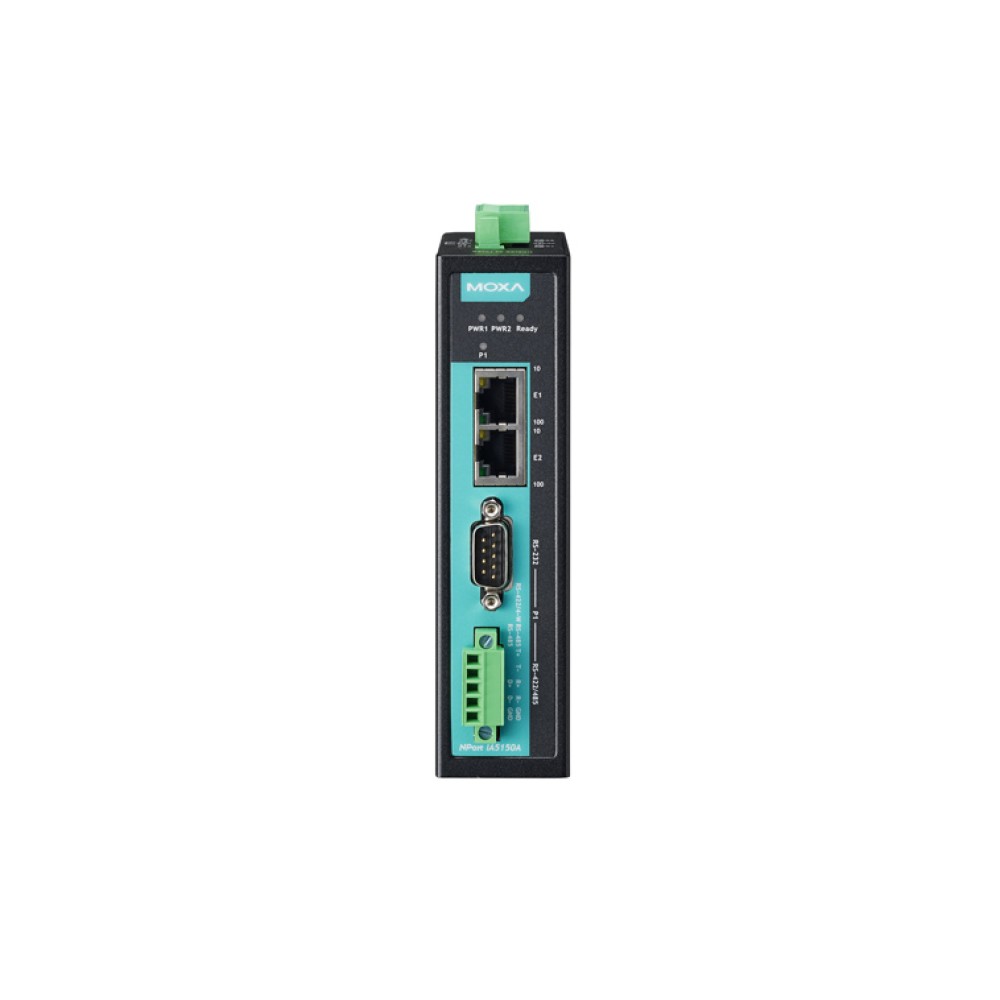

NPort IA5150A-T

産業オートメーション用 1,2,4ポート シリアルデバイスサーバー

主な製品特長

  • LAN/シリアル/電源に対する強化されたサージ保護
  • シリアル信号に対する2 kVアイソレーション
  • 電源/シリアル接続を保証するスクリュータイプターミナルブロックの使用
  • C1D2、ATEXおよびIECEx 認証により過酷な産業環境に対応
  • イーサネットポートのカスケード接続により配線が容易
  • 冗長DC電源入力
  • リレイ出力および電子メールによる警報
  • -40~75℃動作温度範囲(Tモデル)

FCC

CE

EX

UL

WEEE

RoHS指令準拠

CRoHS

IEC

IEC Ex

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

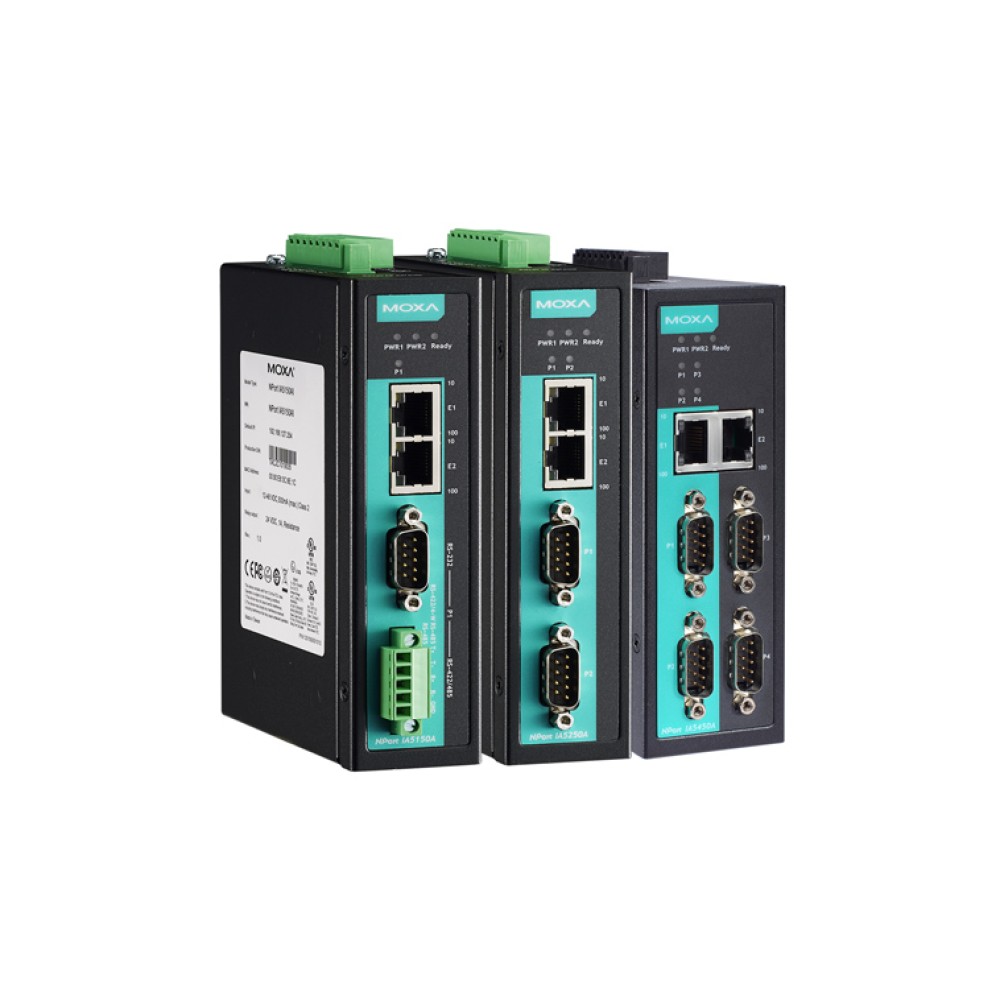

NPort IA5000Aシリーズデバイスサーバは、PLC、センサ、メータ、モータ、ドライブ、バーコードリーダ、およびオペレータ用ディスプレイといった産業用オートメーションのシリアルデバイスと接続するために設計されています。デバイスサーバは、メタルハウジング、スクリューコネクタおよび完全なサージ保護を備えた堅牢な構造を提供します。NPort IA5000Aシリーズデバイスサーバは、優れたユーザフレンドリの信頼性の高いシリアル・ツー・イーサネットソリューションを提供します。

イーサネットポートのカスケーディングにより配線が容易(10/100BaseTX モデルのみ)

NPort IA5000Aシリーズデバイスサーバは、イーサネットスイッチポートとして使用できる2つのイーサネットポートを備えています。1つのポートは、直接ネットワークまたはサーバに接続できます。また、他の1ポートは、他のNPort IAデバイスサーバまたは他のイーサネットデバイスに接続することができます。このデュアルイーサネットポートは、各デバイスを別々のイーサネットスイッチに接続する必要がなくなることで配線コストを削減することができます。

冗長電源入力

NPort IA5000Aシリーズのデバイスサーバは、ライブのDC電源に同時に接続することができる2つの電源入力を備えています。そのため1つの電源に障害が発生した場合、片方のソースが自動的に引き継ぎます。冗長電源入力は、デバイスサーバの連続的なオペレーションを保証します。

リレイ出力警報 および E-mail警報

ネットワークダウン、電源障害の発生またはDCDまたはDSRシリアル信号に変化があった場合は、ビルトインリレイ出力がアドミニストレータに警報するために使用できます。e-mail 警報は、異常が検出されたときに送信します。これらの機能は、緊急事態に迅速に反応することができるのでメンテナンスエンジニアにとって貴重なツールとなります。

シリアル、LAN、電源に対するサージ保護

NPort®IA5000Aのシリアル、電源、イーサネットラインに適用されたMoxaの最先端サージ耐性ソリューションは、IEC 61000-4-5に準拠することが証明されています。このアドバンスドサージ保護は、電圧スパイクによる電気デバイスの保護および石油、天然ガス、電力オートメーションアプリケーションといった激しい電気的干渉に対する耐性を備えた堅牢なシリアル・ツー・イーサネットソリューションを提供します。

産業グレード認証

産業環境における安全かつ信頼性の高いオペレーションを保証するために、NPort®IA5000Aデバイスサーバは、機械的保護のためのIP30保護等級および産業用制御機器に必要なUL508の安全認証および危険なロケーションの爆発に対する安全認証を含む様々な産業の認証を取得しています。認証は、UL/cUL記載 (Class1、Division 2、Groups A、B、C、D)、ATEX Class1 Zone 2および IECEx に準拠しています。

イーサネットインターフェース
ポート数2
スピード10/100 Mbps、オートMDI/MDIX
コネクタ8ピン RJ45
電磁干渉保護1.5 kVビルトイン
イーサネットライン保護1 kV (level 2) サージ保護
シリアルインターフェース
ポート数 NPort IA5150A:1
NPort IA5250A:2
NPort IA5450A:4
シリアル規格RS-232C/422/485
コネクタ NPort IA5150A:DB9、RS-232C用、ターミナルブロック RS-422/485用
NPort IA5250A/IA5450A:DB9、RS-232C/422/485用
シリアルライン保護
  • 15 kV ESD保護:全信号用
  • 2 kVアイソレーション保護:アイソレーションモデル用
  • 1 kV (level 2)サージ保護
RS-485データ方向制御 ADDC®(自動データ方向制御)
シリアル通信パラメータ
データビット5、6、7、8
ストップビット1、1.5、2
パリティなし、偶数、奇数、スペース、マーク
フロー制御RTS/CTS および DTR/DSR (RS-232Cのみ)、XON/XOFF
ボーレート50 ~ 921.6 kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
ソフトウェア
ネットワークプロトコルICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, IGMP, ARP
設定オプションWebコンソール、シリアルコンソール、Telnetコンソール、Windowsユーティリティ
Windows Real COMドライバWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1(x86/x64), Windows 2008 R2/2012/2012 R2(x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバLinux 2.4.x、2.6.x、3.x
メカニカル
ハウジングメタル
重さ NPort IA5150A:475 g
NPort IA5250A:485 g
NPort IA5450A:560 g
サイズ NPort IA5150A/IA5250A:36 × 105 × 140 mm
NPort IA5450A:45.8 × 134 × 105 mm
環境
動作温度 標準モデル:0 ~ 60℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 75℃
相対湿度5 ~ 95% (結露なきこと)
電源
入力電圧12 ~ 48 VDC
消費電力 NPort IA5150A:220 mA @ 12 VDC
NPort IA5150AI:225 mA @ 12 VDC
NPort IA5250A:250 mA @ 12 VDC
NPort IA5250AI:290 mA @ 12 VDC
NPort IA5450A:374 mA @ 12 VDC
NPort IA5450AI:512 mA @ 12 VDC
規格および認証
安全UL 508
ハザードロケーションUL/cUL Class I Division 2 Groups A/B/C/D、 ATEX Class I Zone 2、IECEx
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
信頼性
アラートツールビルトインブザー および RTC (リアルタイムクロック)
自動リブートトリガビルトインWDT (ウォッチドッグタイマ)
平均故障間隔 (MTBF)
時間262,805 時間
規格Telcordia (Bellcore) Standard TR/SR
保証
保証期間5年
詳細MOXA社 製品保証方針
サイズ
詳細情報
NPort IA5150A-T1ポート RS-232C/422/485 シリアル/LAN/電源サージプロテクタ付産業オートメーション用デバイスサーバ
10/100BaseT(X)ポート×2
シングルIP
-40~75℃動作温度

オプショナルアクセサリ

コネクタ
Mini DB9F to TBMini DB9F - ターミナルブロック
